tcp三次握手丢包后会发生什么

测试工具

本片文章会用到以下工具来学习tcp三次握手：

1. tcpdump，一个运行在用户态的应用程序，它本质上是通过调用 libpcap 库的各种 api 来实现数据包的抓取功能。数据包到达网卡后，经过数据包过滤器（BPF）筛选后，拷贝至用户态的 tcpdump 程序，以供 tcpdump 工具进行后续的处理工作，输出或保存到 pcap 文件。我们用tcpdump来抓取三次握手的报文
2. iptables，也是一个运行在用户态的应用程序，底层用的内核模块netfilter，是一个linux防火墙，我们用它来模拟三次握手的丢包。
3. curl，用来作为测试的客户端。
4. nginx，用来作为测试的服务端。
   接下来我们就进入正题–

三次握手丢包后会发生什么？

接下来给大家来演示一下tcp三次握手如果出现丢包会发生什么。
我们使用的客户端ip：xxx.xxx.xxx.92
我们使用的服务端ip：xxx.xxx.xxx.95

正常的三次握手

我们首先来抓包看一下正常的三次握手。下图是一个tcp通信的全过程。

客户端

在客户端使用curl来发送一个http请求，并用tcpdump来进行抓包，过滤服务端ip。

tcpdump -i any host xxx.xxx.xxx.95 -n

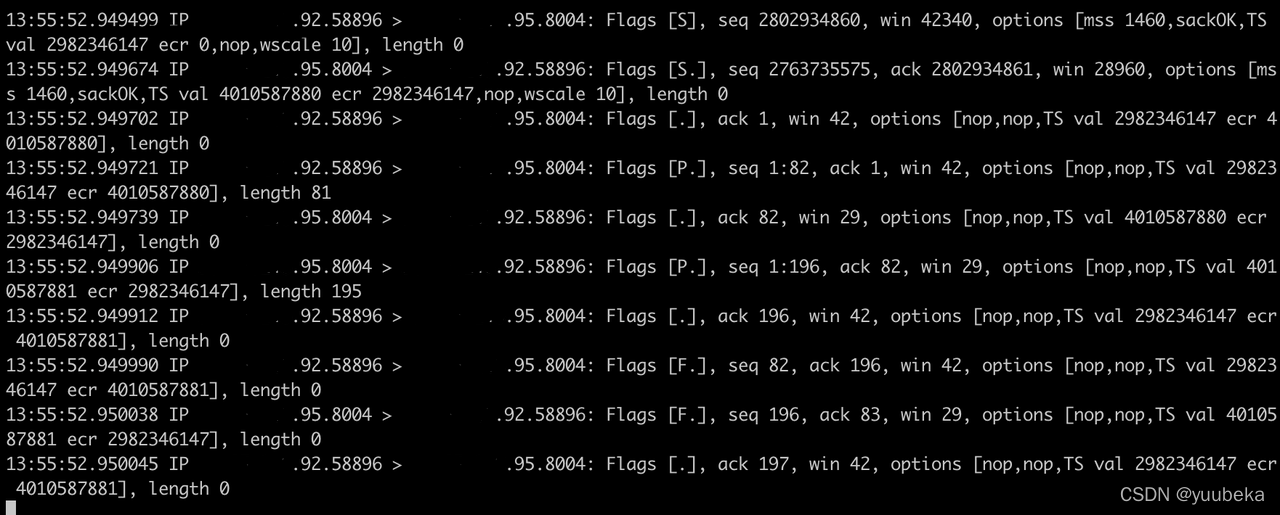

抓包结果如上图所示，前三个包是我们熟知的三次握手（’.'是ACK），后面四个包是http数据传输，最后的三个包是tcp四次挥手。四次挥手为啥只有三个包，因为服务端收到客户端发送过来的fin包之后，没有数据需要传输，所以将第二次、第三次挥手合在一块了。

服务端

服务端抓包过滤客户端ip：

tcpdump -i any host xxx.xxx.xxx.92 -n

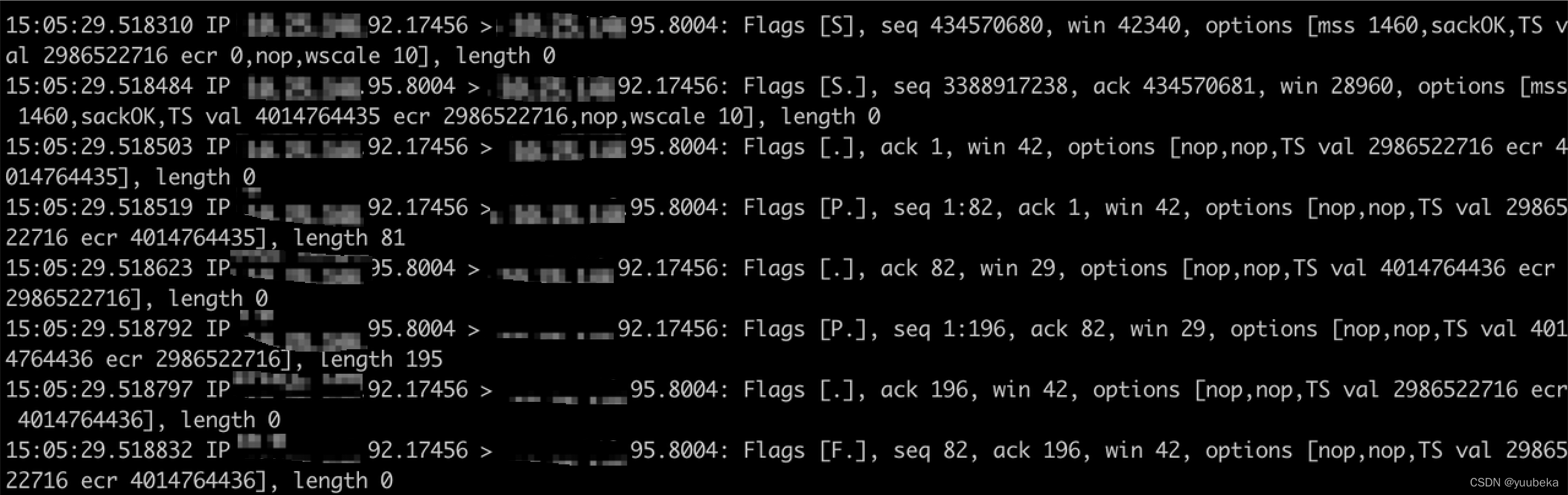

由于没有丢包，抓包结果和客户端完全一致。

第一次握手丢包

我们首先进行理论分析。如果第一次握手的syn包丢了，那首先服务端不会有任何反应，客户端由于收不到第二次握手的synack包，所以会进行重传，重传一定次数 （由net.ipv4.tcp_syn_retries内核参数控制）之后，客户端会自动销毁这个连接。
我们用iptables来模拟丢包，值得一提的是，tcpdump和iptables有一定的先后顺序。入方向的话，tcpdump运行在iptables的前面，出方向是相反的。我们可以非常简单的把我们的测试环境拓扑看成 客户端应用程序（curl）->客户端的iptables->客户端的tcpdump->服务端的tcpdump->服务端的iptables->服务的的应用程序（nginx），所以如果在入方向用iptables丢包，tcpdump也可以抓到。如果你在实践过程中发现用iptables丢的包，tcpdump依然可以抓到，那就可以想一下这个拓扑。
用iptables来丢弃92发送过来的syn包（两个命令都是一样的效果，区别是用tcpdump抓包看到的结果不同，原因上面说了）：

client:
# iptables -A OUTPUT -p tcp -d xxx.xxx.xxx.95 --tcp-flags ALL SYN -j DROP

server:
# iptables -A INPUT -p tcp -s xxx.xxx.xxx.92 --tcp-flags ALL SYN -j DROP

客户端

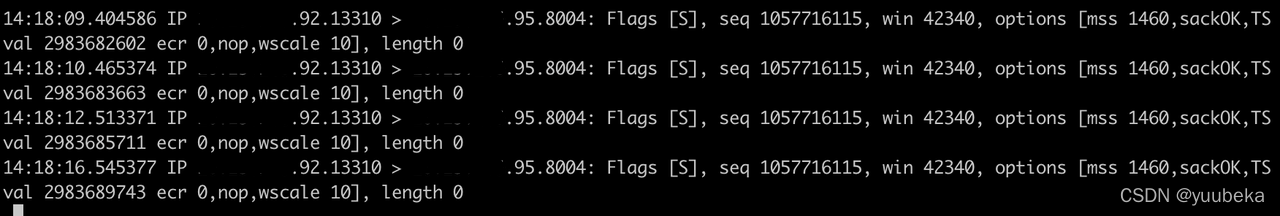

可以看到客户端重传三次之后释放了连接，第一次重传时间是1s，之后每次重传时间是之前的2倍。

服务端

服务端抓不到包，和我们的预期相符。

第二次握手丢包

第二次握手丢包也比较简单，客户端由于收不到第二次握手的synack包，会进行重传，而服务端收不到第三次握手的ack包，也会进行重传（由net.ipv4.tcp_synack_retries内核参数控制）。
我们同样用iptalbes来模拟丢包。

client:
# iptables -A INPUT -p tcp -s xxx.xxx.xxx.95 --tcp-flags ALL SYN,ACK -j DROP

server:
# iptables -A OUTPUT -p tcp -d xxx.xxx.xxx.92 --tcp-flags ALL SYN,ACK -j DROP

客户端

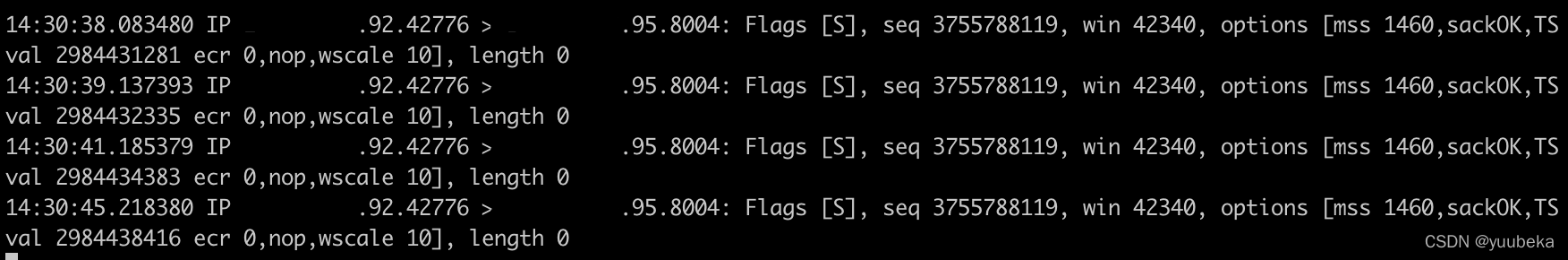

可以看到客户端现象和之前第一次握手丢包一样，重传失败三次之后释放了连接。

服务端

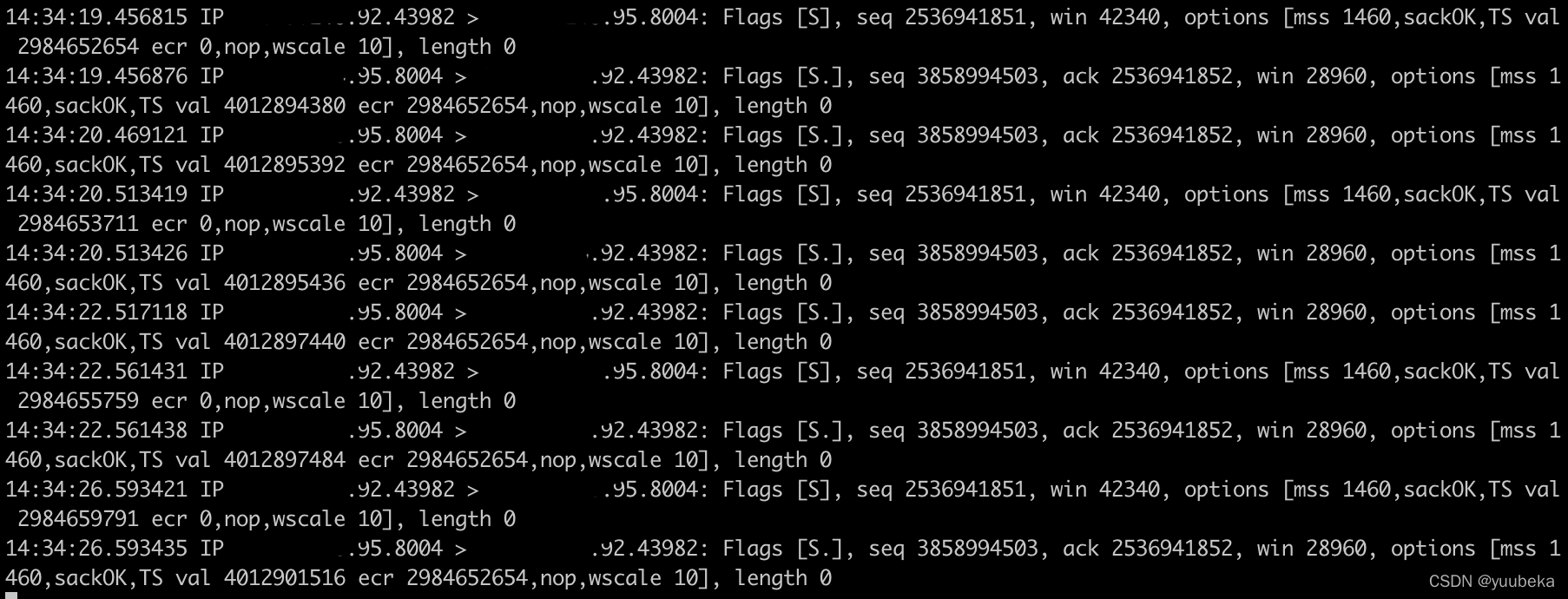

服务端由于在重传第二次握手的过程中，又收到了客户端重传过来的syn包，所以看起来比较乱一点。我们简单数一下，服务端一共收到了4个syn包（同序列号），发出去了6个synack包（同序列号），相当于重传了两次，与内核参数net.ipv4.tcp_synack_retries = 2一致。
测试中还遇到一个场景，服务端在重传的过程中有概率换一个序列号，如果换了一个序列号，那这个序列号的第二次握手也要重传两次。

第三次握手丢包

第三次握手情况比前两种复杂一些，我们还是先从理论上分析一下。假如第三次握手客户端发送的ack包丢了，客户端是不知道的，因为只要第三次握手发出之后，客户端就认为连接已经建立了，状态变成ESTABLISHED；而服务端由于收不到第三次握手的ack包，状态依然为SYN_REVD，理论上服务端会进行重传，重传一定次数之后会释放连接。而客户端如果发送数据，服务端收到请求之后，由于不处于ESTABLISHED状态，可能认为这不是一个正常的连接，然后回个rst；如果客户端不发送数据，那可能就会hang住，只能等待keepalive超时。事实真的是这样吗，我们来实践一下。

丢包后客户端发送数据

我们依然用iptables来模拟丢包

client:
# iptables -A OUTPUT -p tcp -d xxx.xxx.xxx.95 --tcp-flags ALL ACK -j DROP

server:
# iptables -A INPUT -p tcp -s xxx.xxx.xxx.xxx.92 --tcp-flags ALL ACK -j DROP

客户端

服务端

root@xxx-xxx-xxx-92:~# curl xxx.xxx.xxx.95:8004
{“host”: “xxx.xxx.xxx.95”, “port”: “80”}

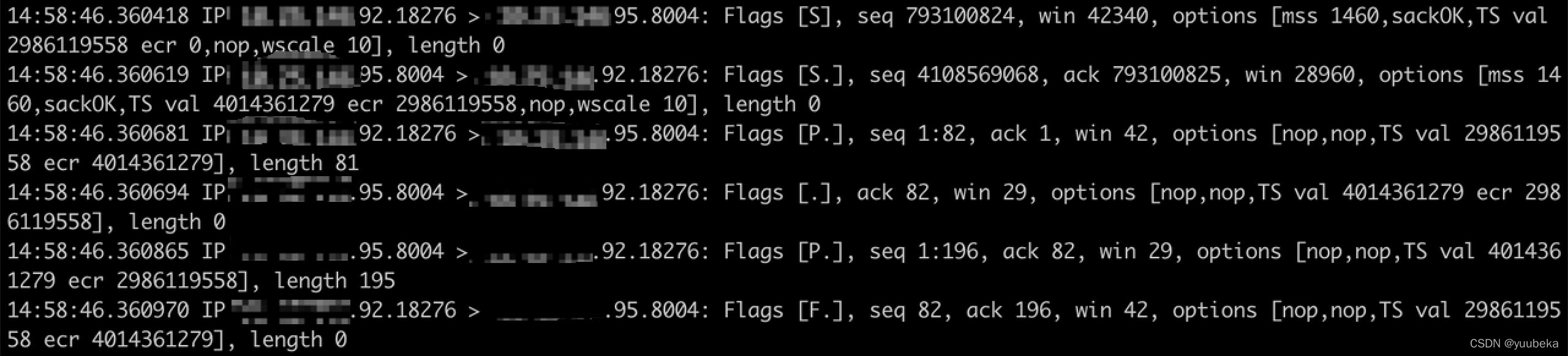

我们先看结论，可以看到这个请求竟然通了，但是在服务端抓包看到只抓到了前两次握手，第三握手的ack包确实丢了。上网查了下资料发现原因就是服务端收到的第三个包：psh+ack包。就像上面我们分析的，客户端发送完第三次握手之后，就认为连接已经建立，随后就开始发送数据了，这个间隔是很小的（可以看到只有0.00001s）；而服务端的第二次握手重传需要等待1s，所以还没来得及重传，服务端就已经收到了客户端发送过来的第一个数据包。又因为客户端发送过来的第一个数据包里面带着ack的flag，所以服务端会正常进入ESTABLISHED状态。

丢包后客户端不发送数据

如果客户端不发送数据会出现什么现象呢，我们用iptables来模拟丢弃第三次握手和客户端发送的第一个数据包。

client:
# iptables -A OUTPUT -p tcp -d xxxx.95 --tcp-flags ALL ACK -j DROP
# iptables -A OUTPUT -p tcp -d xxxx.95 --tcp-flags ALL PSH,ACK -j DROP

server:
# iptables -A INPUT -p tcp -s xxxx.92 --tcp-flags ALL ACK -j DROP
# iptables -A INPUT -p tcp -s xxxx.92 --tcp-flags ALL PSH,ACK -j DROP

客户端

root@xxx92:~# netstat -anp | grep .95
tcp 0 81 xxx.xxx.xxx.92:27390 xxx.xxx.xxx.95:8004 ESTABLISHED 1283113/curl

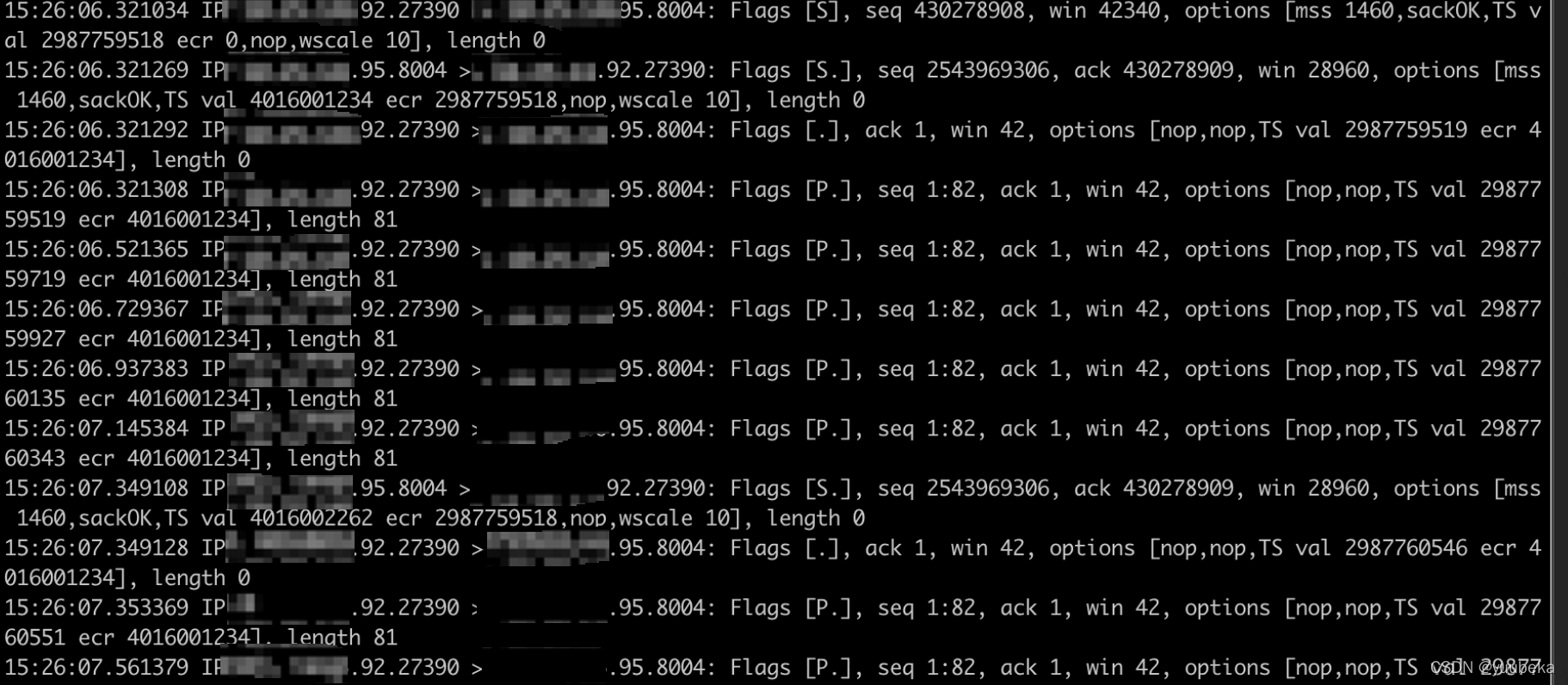

客户端抓包可以看到由于客户端认为连接已经建立成功，会一直重传三次握手后的第一个psh+ack数据包，curl客户端会hang住，而这个连接一直处在ESTABLISHED状态。等待重传一定次数之后，连接会被释放。
如果客户端三次握手后一直不发送数据，显然，这个连接就成为了一个死连接，会一直处于ESTABLISHED状态。只能等待http keepalive超时或者tcp keepalive超时，前者由应用程序如nginx的keepalive_timeout控制，后者可以通过修改这三个内核参数来进行设置：

net.ipv4.tcp_keepalive_intvl = 75
net.ipv4.tcp_keepalive_probes = 9
net.ipv4.tcp_keepalive_time = 7200

可见，如果应用程序没有配置keepalive超时的话，需要等待2个小时内核才会释放连接。

服务端

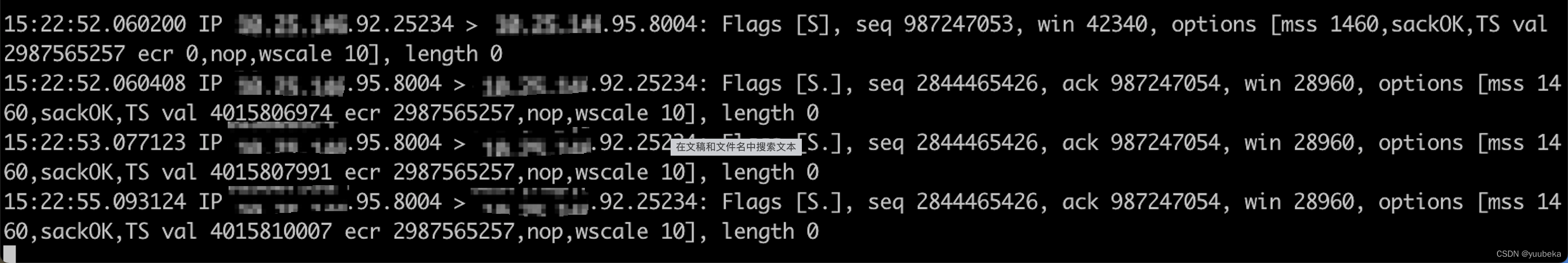

服务端的现象和第二次握手丢包一样，由于收不到第三次握手，会进行重传。
值得一提的是synflood其实利用的就是这个原理，发送大量的syn包，然后故意不发送第三次握手的ack包，导致服务端产生大量半连接，从而占用服务端大量资源。
