基于DPU与SmartNic的云原生SDN解决方案

1.  方案背景与挑战

随着云计算，大数据和人工智能等技术的蓬勃发展，数据中心面临着前所未有的数据洪流和计算压力，这对SDN提出了更高的性能和效率要求。自云原生概念被提出以来，Kubernetes为云原生应用的落地提供了一个轻量级，可移植的运行环境，逐渐成为云原生时代基础设施的事实标准。Kubernetes通过网络插件（CNI，Container Network Interface）实现灵活地配置和管理集群中的容器网络，确保容器之间的有效通信和网络安全。然而在追求极致性能和云计算IaaS深度整合过程中，CNI插件面临着诸多挑战，具体表现为以下几个方面：

1、网络性能瓶颈：在高性能计算场景中，网络延迟和吞吐量是关键指标，现有的CNI插件(如Flannel、Calico、Cilium等)在处理大规模数据传输时可能会出现严重的延迟和吞吐量瓶颈。这一问题的根源是传统CNI插件多采用基于软件的虚拟化网络方案,在数据包处理过程中需要经过多层封装和解封装,增加了处理延迟。另外，在高并发场景下，软件定义的网络转发表可能成为性能瓶颈，导致吞吐量下降。

2、硬件支持不足：当前的Kubernetes CNI插件普遍缺乏对智能网卡（SmartNIC）和数据处理单元（DPU）的支持，导致无法完全发挥这些硬件的潜力。例如，传统CNI插件可能无法充分使用网卡的物理功能（PF）、虚拟功能（VF）和共享功能（SF）资源，或者其提供的SDN网络服务（如EIP等）无法充分利用SmartNIC/DPU实现硬件流量卸载等功能。

3、SDN服务集成困难：云计算IaaS提供了丰富的SDN网络服务，如VPC、负载均衡、安全组，EIP，Qos等。然而，将这些SDN网络服务无缝集成到Kubernetes的网络架构中并非易事，IaaS层的网络模型通常基于虚拟机，而Kubernetes采用的是容器网络模型,两者在网络抽象和实现机制上存在差异。CNI插件需要与SDN网络服务深度集成，同时保持Kubernetes的网络模型的一致性。

2.  方案介绍

2.1. 整体架构

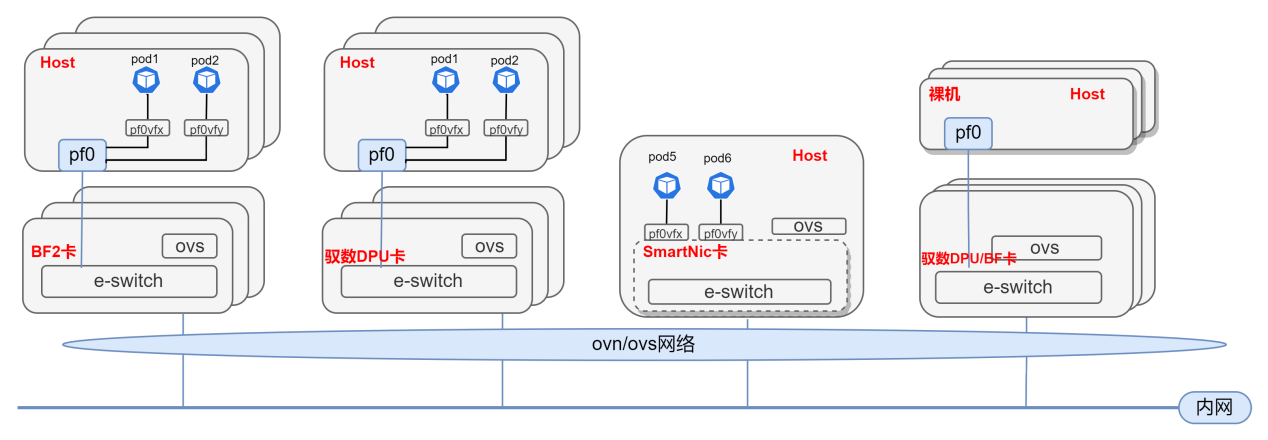

为了解决传统SDN方案的问题，中科驭数提出了基于DPU/SmartNic的云原生SDN解决方案，驭云SDN将DPU/SmartNic卡进行统一管理将其支持的网卡如PF/VF/SF/VFIO/VDPA等通过device-plugin发布给Kubernetes进行统一的管理和调度。同时，通过ovn/ovs机制将这些卡加入到同一个ovn集群，通过ovn/ovs对网络进行统一的虚拟化，如下图所示：

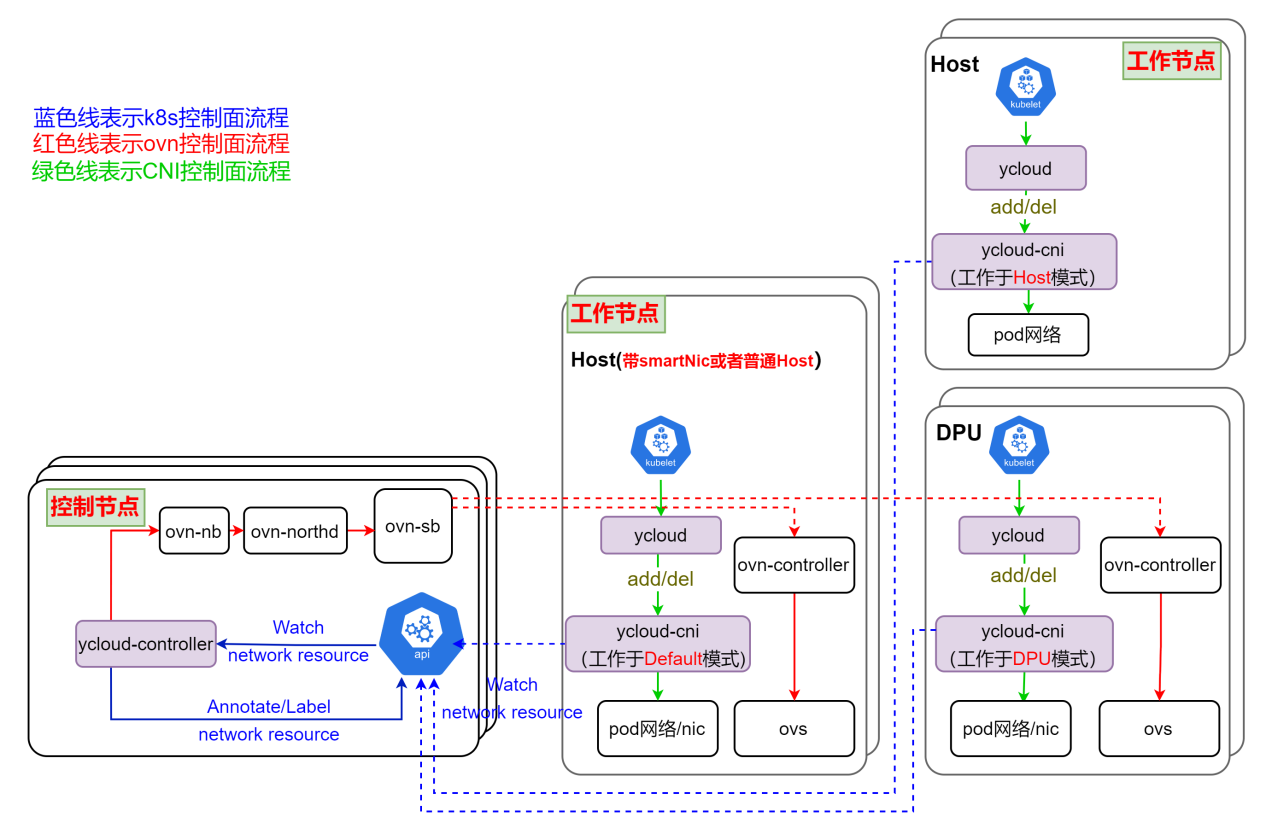

Host上的容器或者虚拟机能够使用DPU/SmartNic提供的VF，SF，或者是其生成VFIO，VDPA设备，通过这些设备加入虚拟化网络，达到近似物理机的性能。软件整体架构如下：

如图所示，驭云SDN是基于Kubernetes，将master节点，dpu卡，Host都作为node加入k8s集群，这些node上运行着驭云SDN的相关组件，下面分别进行介绍：

• ycloud-controller，该组件执行Kubernetes内资源到ovn资源的翻译工作，是SDN系统的控制平面，也相当于ovn的cms云管理系统。其监听所有和网络相关资源的事件，并根据资源变化情况更新ovn内的逻辑网络。
• ycloud，一个二进制程序，作为kubelet和ycloud-cni之间的交互工具，将相应的CNI请求发给ycloud-cni执行。
• ycloud-cni，该组件作为一个DaemonSet运行在每个节点上，实现CNI接口，并监听api-server配置本地网络，其会根据工作模式做相应的网络配置，工作模式有以下几种：
  • Default模式： ycloud-cni的默认工作模式，master和带SmartNic卡的Host节点中的ycloud-cni均工作于此模式。在该模式下，会对安置在其上的容器配置完整的虚拟网络配置，如容器网络和ovs网络。
  • DPU模式：DPU节点中的ycloud-cni工作于此模式。在该模式下，会对安置在DPU内的容器配置完整的虚拟网络配置。而对安置在其Host的容器，会配置ovs网络。
  • Host模式：带DPU卡的Host节点中的ycloud-cni工作于此模式。在该模式下，只会去配置容器网络，而对应的底层网络如ovs网络，则交由其对应DPU上工作在DPU模式的ycloud-cni完成。

基于上述的软件架构，驭云SDN通过结合Kubernetes的能力，OVN控制器的能力，OpenVSwitch网络功能/卸载能力，DPU/SmartNic硬件能力，实现符合Kubernetes CNI标准规范，充分发挥DPU/SmartNic的硬件潜力，深度整合云计算IAAS等这些目标，为云计算在追求极致网络性能上提供了新的云原生SDN解决方案。

2.2. 方案描述

在基于DPU/SmartNic的云原生SDN方案下，实现了IAAS领域中的vpc，subnet，eip，安全组，qos等常用功能，以下将会对核心资源和部分主要功能做详细描述。

2.2.1.  核心资源

为了充分利用SmartNic/DPU网卡资源，且高效灵活的进行SDN网络虚拟化，驭云SDN抽象出3种核心资源，下面分别做介绍：

• nic，对应Kubernetes中的pod在linux系统中的某个网卡，类型可以是pf/vf/sf/veth，由系统根据用户要求自动创建和删除。
• vnic，对应一个逻辑网卡，即ovn的logical_switch_port，是虚拟网络的接口，可以是用户自动创建，也可以是系统自动生成。由系统自动和pod的nic进行绑定，绑定后，pod就加入到vnic对应的虚拟网络。
• vnicip，对应一个逻辑ip，即ovn的logical_switch_port中的ip地址，由系统自动和vnic进行绑定，eip也是和vnicip进行绑定实现云上资源访问外网需求的。

通过上述nic/vnic，我们能够充分利用dpu/smartnic上的网卡资源，并进行网络虚拟化。通过vnicip，我们可以合理利用ip地址，如ip分配，预留等。传统的CNI插件，对于POD来说，其实都是有这些资源，只是没有将这些资源抽象出来，或者说只抽象出部分。对于DPU/SmartNic场景，抽象出NIC和VNIC尤为重要，NIC对应POD使用DPU/SmartNic中的卡资源，而VNIC对应虚拟网络的接口，两者解耦，又能绑定，为SDN灵活性上提供更多可能。

2.2.2.  vpc和subnet

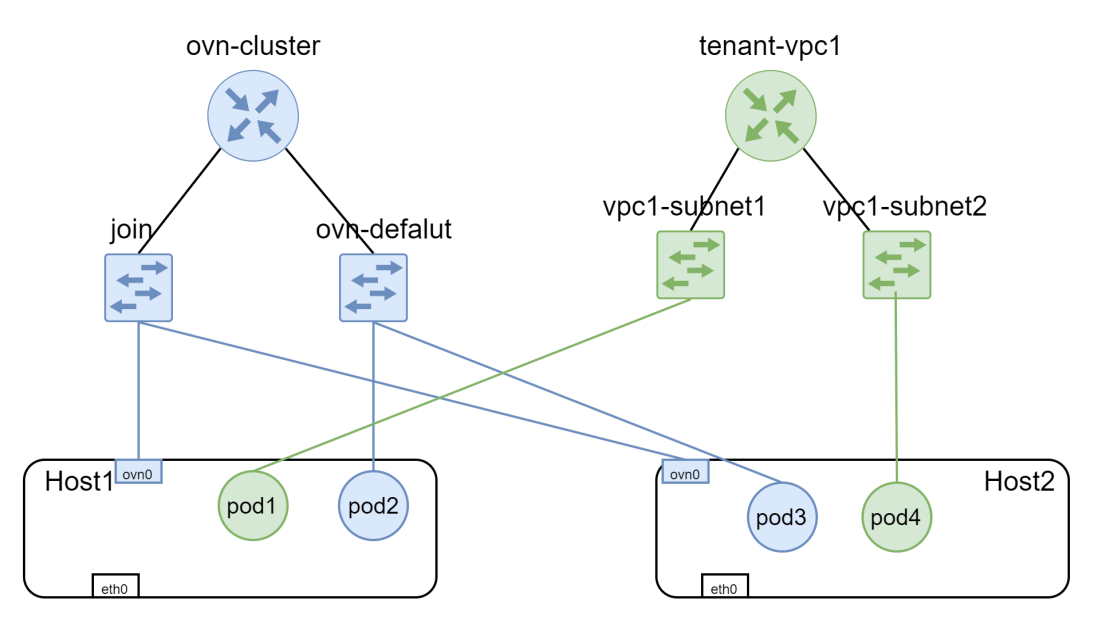

vpc（virtual private cloud）是一种基于云计算的网络服务，它允许用户在云中创建一个逻辑上的隔离网络环境，用户可以在这个环境中启动虚拟机、存储、数据库等云资源，并且可以自由的配置网络、子网（subnet）、路由、安全组等网络设备和安全策略。驭云SDN包含两种vpc，一种是默认vpc（ovn-cluster），一种是租户vpc。默认vpc满足k8s CNI插件规范，系统pod会加入这个vpc，如驭云SDN系统组件。租户vpc之间是完全隔离的。pod与pod，node与pod之间通信，流量将会卸载到dpu/smartnic。网络模型如下:

vpc和subnet都是分布式的。流量能够按照最短路径进行转发，而不会出现绕路等现象，如下图所示，有一个vpc1，vpc1中创建了两个子网subnet1和subnet2，创建了6个pod分别安置在node-A和node-B。vpc和subnet会在每个node都存在，pod1和pod2，pod1和pod3会在本地直接进行转发，而不会经过其他节点。pod1和pod4则会在本地进行路由，然后通过隧道进行
