MongoDB分片部署

f

g

OS：win10

MongoDB：4.4.24

分片架构

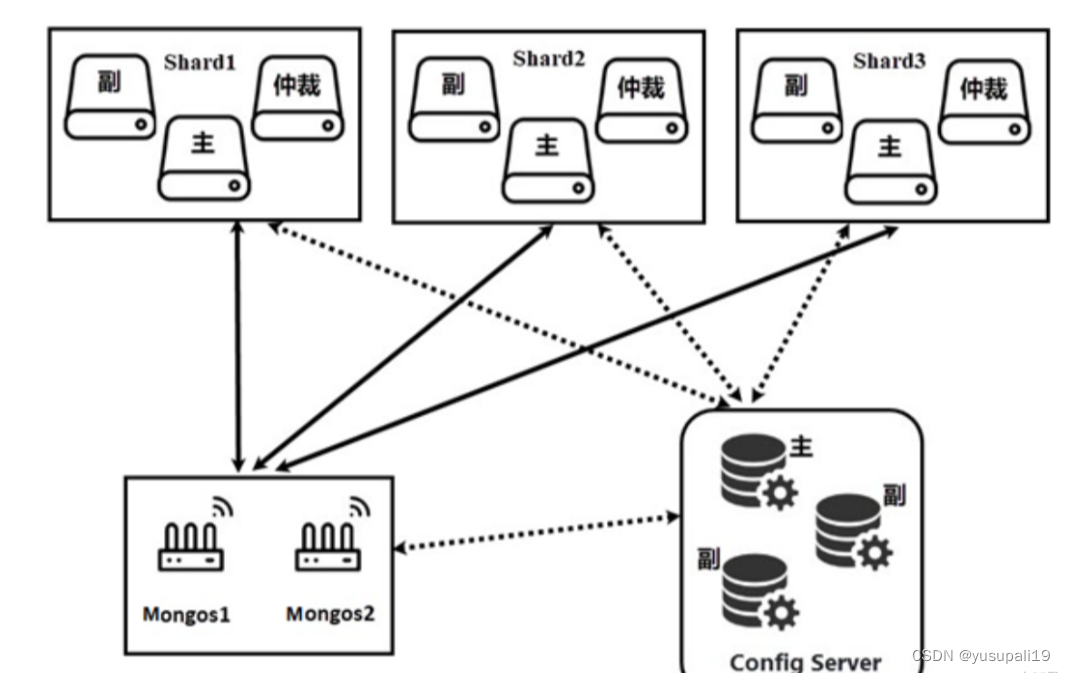

从图中可以看出，分片集群中主要由三个部分组成，即分片服务器（ Shard ）、路由服务器
（ Mongos ）以及配置服务器（ Config Server ）组成。其中，分片服务器有三个，即 Shard1 、
Shard2 、 Shard3 ；路由服务器有两个，即 Mongos1 和 Mongos2 ；配置服务器有三个，即主、副、副。
主要有如下所述三个主要组件：
Shard: 用于存储实际的数据块，实际生产环境中一个shard server 角色可由几台机器组个一个 replica set 承担，防止主机单点故障
Config Server: mongod实例，存储了整个 ClusterMetadata ，其中包括 chunk 信息。
Query Routers: 前端路由，客户端由此接入，且让整个集群看上去像单一数据库，前端应用可以透明使用。
部署分片集群
部署shard

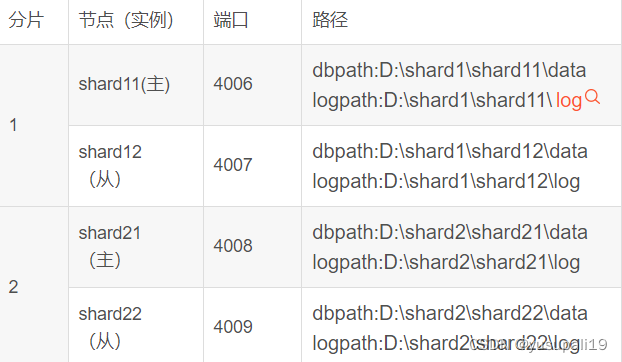

步骤一：环境准备

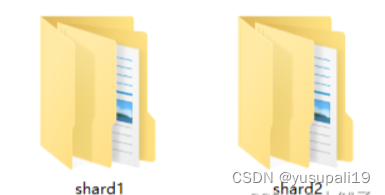

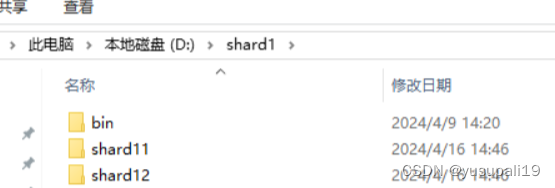

每一个分片都应该安装 MongoDB 实例，需要将 bin 文件复制到每个分片中， 并且创建data 文件以及 log 文件存放数据库数据和日志数据



步骤二 启动分片服务（实例）

启动分片集群1（shard11和shard12）

shard11

然后进入数据库bin目录中，启动cmd

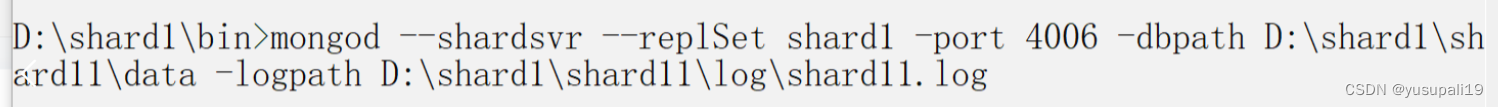

\bin>mongod --shardsvr --replSet shard1 -port 4006 -dbpath D:\shard1\shard11\data -logpath D:\shard1\shard11\log\shard11.log

--shardsvr 为分片声明

当命令一直保持运行状态则说明服务运行成功，此服务为一次性服务，不要关闭此窗口，最小化即可。

shard12：

再次进入数据库bin目录中，启动cmd

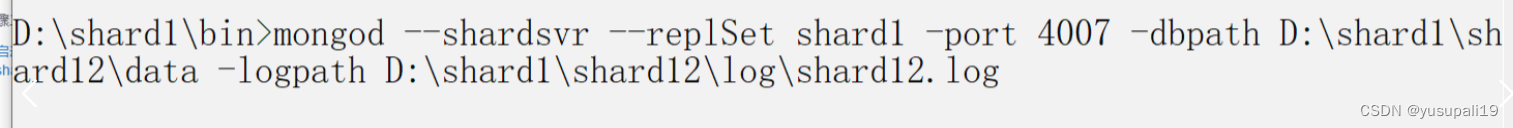

bin>mongod --shardsvr --replSet shard1 -port 4007 -dbpath D:\shard1\shard12\data -logpath D:\shard1\shard12\log\shard12.log

启动分片集群2（shard21和shard22）

shard21

\bin>mongod --shardsvr --replSet shard2 -port 4008 -dbpath D:\shard2\shard21\data -logpath D:\shard2\shard21\log\shard21.log

shard22

\bin>mongod --shardsvr --replSet shard2 -port 4009 -dbpath D:\shard2\shard22\data -logpath D:\shard2\shard22\log\shard22.log

tips：

电脑版本比较高，所以的 cmd 需要使用管理员身份运行
启动服务均为一次性服务，关闭 cmd 即为关闭服务，所以在未完成前，请勿关闭
实例均未添加至系统环境变量，请在 bin 目录下启动
虽然窗口很多，操作不太友好，但是在 win 系统下，还是多有耐心一点， linux会简单一些

步骤三：配置分片（shard）集群

进入到shard1集群任何一个节点中

use admin

config={_id:"shard1",members:[
... {_id:0,host:"localhost:4006",priority:2},
... {_id:1,host:"localhost:4007",priority:1}
... ]}


 rs.initate(config)

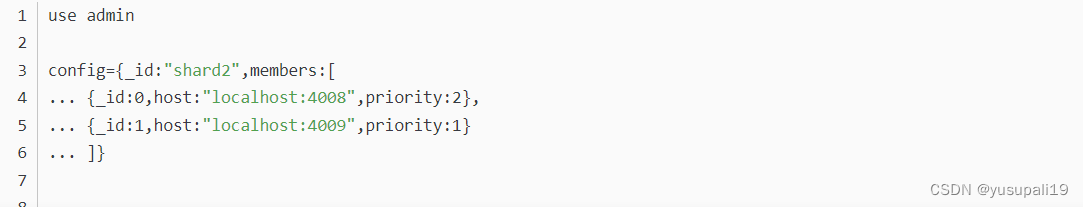

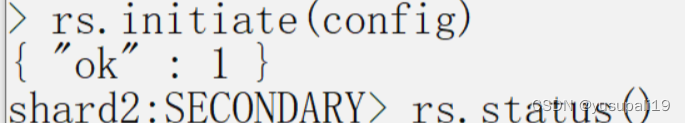

进入到shard2集群任何一个节点中

至此，shard集群配置好了。

部署config server

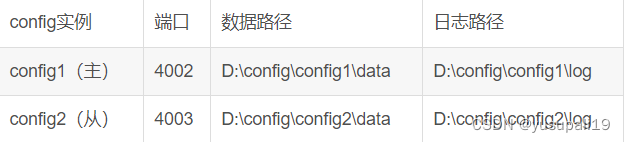

步骤一：环境准备

值得注意的是：在 MongoDB 3 版本后 config 服务必须配置为从 副本集 ，所以直接用前面设置好了的副 本启动即可

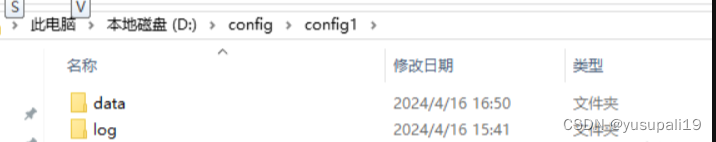

老样子，每个文件夹添加data和log

步骤二：启动config server

启动config1

进入到bin目录中，启动cmd

\bin>mongod --configsvr --replSet confset -port 4002 -dbpath D:\config\config1\data -logpath D:\config\config1\log\conf1.log

--configsvr 这里我们完全可以像启动普通 mongodb 服务一样启动，不需要添加 —shardsvr 和 configsvr 参数。因为这两个参数的作用就是改变启动端口的，所以我们自行指定了端口就可以。

启动config2

\bin>mongod --configsvr --replSet confset -port 4003 -dbpath D:\config\config2\data -logpath D:\config\config2\log\conf2.log

不要关闭 cmd 窗口，最小化即可 ]

步骤三：配置config server集群

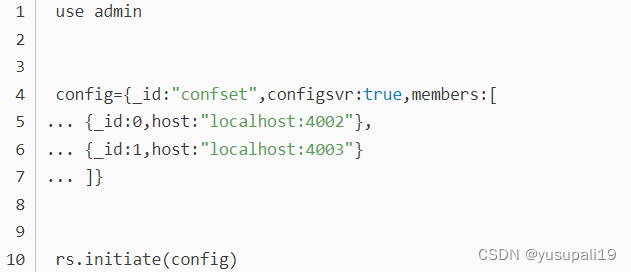

进入任何一个配置服务器的节点初始化配置服务器的群集

部署路由服务器 Route Process

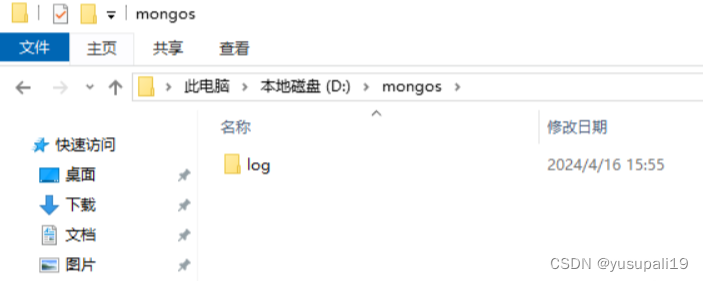

可以创建专门的文件夹存放日志

在进入 数据库 bin 目录中 启动 cmd


D:\MongoDB\bin>mongos --configdb confset/localhost:4002,localhost:4003 -logpath D:\mongos\log\mongos.log -port 4000

mongos ： mongos 就是一个路由服务器，它会根据管理员设置的 “ 片键 ” 将数据分摊到自己管理的

mongod 集群，数据和片的对应关系以及相应的配置信息保存在 "config 服务器 " 上。
