让U-boot支持Nor Flash

这节的移植应该是最简单的，修改代码量最少。但是我们还是要对源码进行一个简单的分析。
在这里插入图片描述

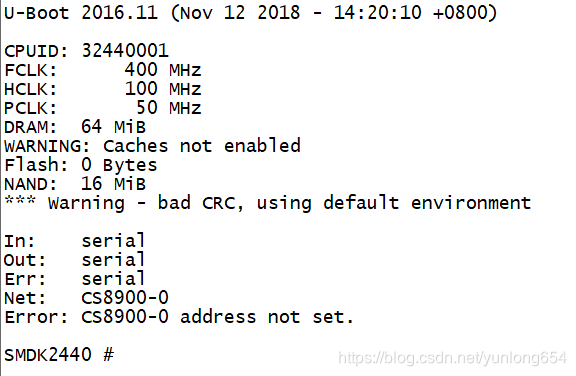

首先紧接上一节最后的那张图，我们已经让U-boot可以从Nand Flash启动，然后打印出来的调试信息中Flash: 对应的就是Nor Flash的大小，NAND： 就是NAND FALSH的大小。这里发现NAND居然能识别出大小，但是如果我换为Nor启动以后，NAND就又识别不出来了，这边我们先不管他，这节主要还是针对Nor Flash。
首先查一下“Flash:”是在哪里打印的，然后经过分析我们可以得到一下函数调用关系：

注意：以下函数内都经过删减方便分析，只是分析，不需要修改代码

\common\board_r.c，第370行

static int initr_flash(void)
{


	ulong flash_size = 0;
	bd_t *bd = gd->bd;

	puts("Flash: ");			//在这里打印了"Flash: "字符串

	if (board_flash_wp_on())
		printf("Uninitialized - Write Protect On\n");
	else
		flash_size = flash_init();		//下一步函数调用

	print_size(flash_size, "");
	putc('\n');

	/* update start of FLASH memory    */
#ifdef CONFIG_SYS_FLASH_BASE
	bd->bi_flashstart = CONFIG_SYS_FLASH_BASE;	//设置Nor Flash基地址也就是0x00000000
#endif
	/* size of FLASH memory (final value) */
	bd->bi_flashsize = flash_size;

#if defined(CONFIG_OXC) || defined(CONFIG_RMU)
	/* flash mapped at end of memory map */
	bd->bi_flashoffset = CONFIG_SYS_TEXT_BASE + flash_size;
#elif CONFIG_SYS_MONITOR_BASE == CONFIG_SYS_FLASH_BASE
	bd->bi_flashoffset = monitor_flash_len;	/* reserved area for monitor */
#endif
	return 0;
}

我们查找“Flash:”字符串，然后定位到这个函数，接着这个函数调用flash_init()；对Flash初始化和识别

\drivers\mtd\cfi_flash.c，第2348行

unsigned long flash_init (void)
{


	unsigned long size = 0;
	int i;
	/* Init: no FLASHes known */
	for (i = 0; i < CONFIG_SYS_MAX_FLASH_BANKS; ++i) {


		flash_info[i].flash_id = FLASH_UNKNOWN;
