2020-11-05开关线性电源

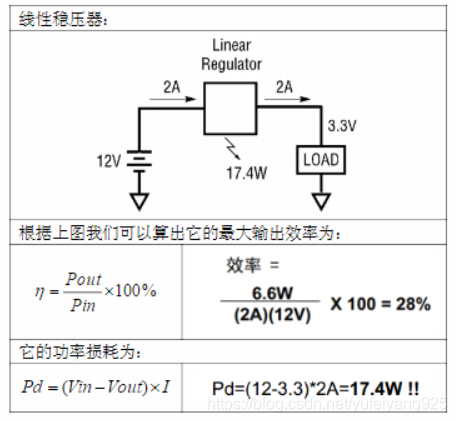

1. 线性稳压器LD0
   仅限于降压转换、升压少；
   传输在线性区，无开关的跳变，输出电压稳定；
   线性电源在高输入电压、低输出电压情况下效率低，只适用于***输入和输出压差低***场合
   LDO的特点：

① 非常低的输入输出电压差

② 非常小的内部损耗

③ 很小的温度漂移

④ 很高的输出电压稳定度

⑤ 很好的负载和线性调整率

⑥ 很宽的工作温度范围

⑦ 较宽的输入电压范围

⑧ 外围电路非常简单，使用起来极为方便

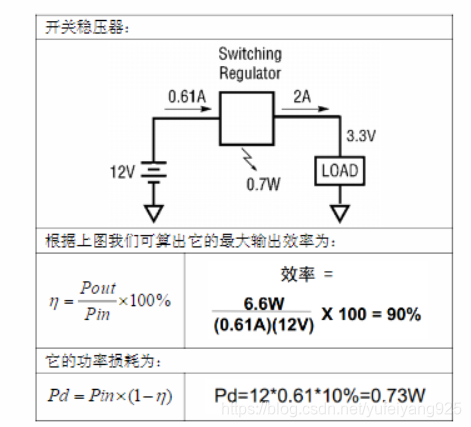

2.开关稳压器
能升压、降压、反向；
有较高的效率和功率密度；
多种拓扑；
至少有一个储能元件；
场效应管在每个周期完全接通和完全切断（开关电源可以***提高效率***，降低设计难度）
劣势：开关电源输出有*噪声、振铃、跳变***
(1)、开关管损耗：这是开关电源的主要损耗，主要包括开关损耗、导通损耗。因此应该尽量选择导通电阻比较小的开关管作为开关电源的核心元器件。

(2)、电感电容损耗：电感损耗主要包括直流电阻损耗，电容损耗主要包括漏电流损耗。因此应该尽量选择直流电阻较小的电感和漏电流较小的电容元器件。

(3)、二极管损耗：主要包括导通损耗和开关损耗。因此应该尽量选择导通压降较小，反向恢复时间较短的二极管，例如肖特基二极管或快恢复二极管等。

防反接电路

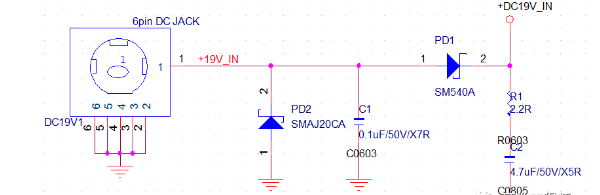

1.肖特基二极管优点：开关频率高和正向压降低：

（开关频率快，能起到续流的作用；正向压降低，能降低耗散在二极管上的功耗）
缺点：反向偏压较低及反向漏电流偏大：

（反向偏压较低，如果用的大电压，可能会直接击穿二极管；反向漏电流大，也就是说反接时候并非完全截止，会有很小的电流通过）
注意：选型的时候，需要重点考虑过流能力，需要留有足够的余量，避免由于耗散发热大而影响周边电路，必要时候可以考虑并多一个二极管上去。
2.保险丝
保险丝可分为自恢复保险丝与一次性保险丝。
最好使用自恢复保险丝，早期成本较高，但后期的维护成本较低。

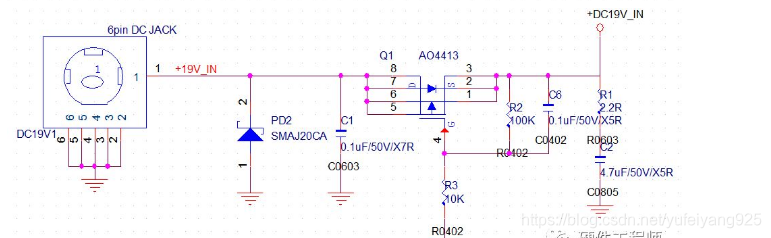

3.MOS管
