【MySQL】六、MySQL多版本控制（MVCC）和锁

在前面的文章中，我们介绍了InnoDB的事务和数据一致性问题，也提到了为了解决这些问题MySQL提供了四个隔离级别供我们选择，对于InnoDB默认使用的是可重复度（RR）。而且也通过示例验证了在RR这个隔离级别下，InnoDB是解决了脏读、幻读和不可重复读的问题。

那么它是怎么解决的呢？

首先介绍一个东西，我们通常称为“MVCC”，官网把这个叫”无锁化一致性读“。我们姑且还是按照惯例叫MVCC吧。

【参考资料】

1、MVCC

在介绍mvcc之前需要有一个概念，MySQL的数据行中其实是有一些隐藏列的，比如DB_ROW_ID记录了数据行ID、DB_TRX_ID最后修改当前记录的事务ID、DB_ROLL_PTR记录了数据被改动前的undolog日志指针

至于多版本控制，它的原理是基于快照。而这个快照，按照官网的介绍就是一个叫ReadView的东西，那就先来认识一下这个ReadView吧

1.1、了解ReadView的结构

按照我们的常规思维，ReadView是用来解决事务问题的，那么它里边肯定会记录一些事务相关的信息，那么它的结构是什么样的呢？我们查阅资料发现它里边还真的有几个属性记录了一些事务ID

1.1.1、m_low_limit_id

事务的高水位，当数据的修改事务id大于或等于这个值的时候，则该数据对当前事务不可见。这个值通常就是当前事务的下一个事务，就像我们的自增ID一样，事务ID也是一个自增的过程

这个逻辑很容易理解，你的事务ID都比我大，也就是说数据修改在我之后

1.1.2、m_up_limit_id

数据修改的事务ID所有小于这个值的数据都可见，也称低水位。这个值也是m_ids列表里边的最小值。既然都比当前存活的最小事务ID还小，那指定在当前事务创建之前已经提交了，所以就可见

1.1.3、m_creator_trx_id

当前的事务ID

1.1.4、m_ids

当前存活的事务ID列表，也就是创建当前ReadView的时候那么还没有提交的事务

1.2、可见性判断

上面在说到ReadView的结构的时候>= m_low_limit_id和< m_up_limit_id这两种情况基本上比较明确的，大于等于高水位不可见，小于低水位可见

但是如果数据修改的事务ID介于这两者之间怎么办呢？

这就联系到前面提到的数据行的隐藏列DB_TRX_ID了，这个场景规则也很简单：

① 如果数据的修改事务ID在上面提到的当前存活事务ID列表中，则说明在创建当前ReadView的时候修改数据的事务还没提交，则不可见

② 如果数据的修改事务ID不在上面的这个存活事务ID列表中，说明在创建当前ReadView的时候它已经被提交了，则可见

答案就这么水灵灵地出现了吗？没那么简单。前面我还埋了一个伏笔故意没提，那就是ReadView的创建是和隔离级别有关系的：在RC这种隔离级别下，他是每次查询都会创建一个新的ReadView，而在RR这个隔离级别下，只有在事务第一次读取的时候才会创建一个ReadView

所以不妨自己脑补一下这两种创建ReadView的时机会有什么影响

1.3、MVCC是如何解决不可重复读的

1.3.1、RC隔离级别下

按照1.2的判断逻辑，如果是在RC隔离级别下，每次快照读的时候都会创建一个ReadView，那么数据是否可见是用数据行的隐藏字段DB_TRX_ID去跟不同的ReadView里边的那几个字段去比较，显然不同的ReadView就有可能会有不同的比对结果。这是不是就会导致可能我第一次读取的时候生成的ReadView去判断，结果某条数据是不可见的，但是在第二次去读取的时候第二次的ReadView去比对得到的结果却是可见呢？

这种现象叫什么，是不是叫不可重复读？所以RC这种隔离级别下是没有解决不可重复读的问题的

1.3.2、RR隔离级别下

但是如果是在RR这种隔离级别下呢？

它和RC的不同点在于是在事务第一次快照读的时候生成一个ReadView，也就是说不管是第一次读取还是第二次读取，它去和数据的修改事务ID比对的ReadView是同一个。既然是同一个，那么比对的结果自然是前后一样的。换句话说，如果一条数据第一次读取的时候是不可见的，那么同一个事务第二次再读取依然是不可见，反之两次都是可见

这不就解决了数据一致性里边的不可重复读吗？

2、锁（LBCC）

前面通过分析ReadView已经知道RR隔离级别下，InnoDB是如何解决不可重复读的问题的。接下来我们要弄清楚InnoDB是如何在RR级别下解决幻读的问题的

回忆一下什么是幻读，是不是一个事务在进行范围查询的时候，第一查询的结果和第二次查询的结果不一样？比如我有一个事务A：

select * from coupon_code where type > 2;

事务B这个时候插入了一条type=3的记录：

insert into coupon_code(code, type. status) values('176231512', 3, 1);

上一篇我们通过示例验证了在RR隔离级别下事务A查到的数据始终是一致的，也就是没有出现幻读的问题。它是怎么解决的呢？

答案就是锁。

在InnoDB中，存储引擎的锁操作是加在索引树上的，如果我们加锁的语句通过条件能够定位到对应的记录，那么就会锁住对应的主键索引。接下来我们验证一下：

首先有一张学生表：

CREATE TABLE `stu` (
  `id` int NOT NULL AUTO_INCREMENT,
  `stu_no` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL,
  `stu_name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL,
  `age` int DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci;

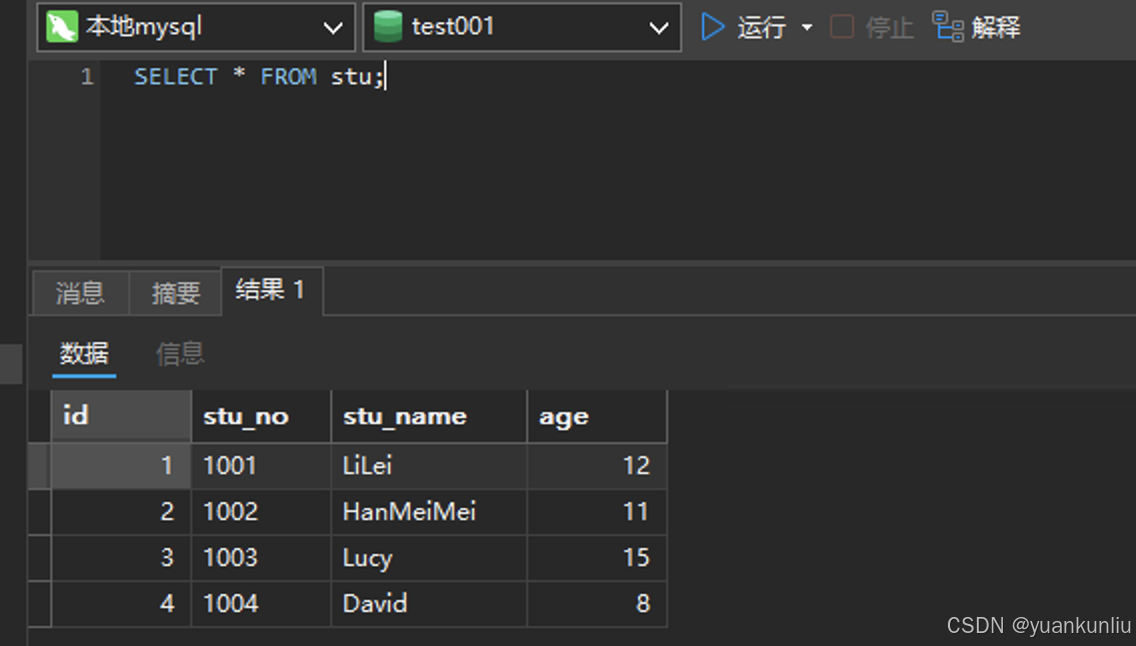

表中有四条记录：

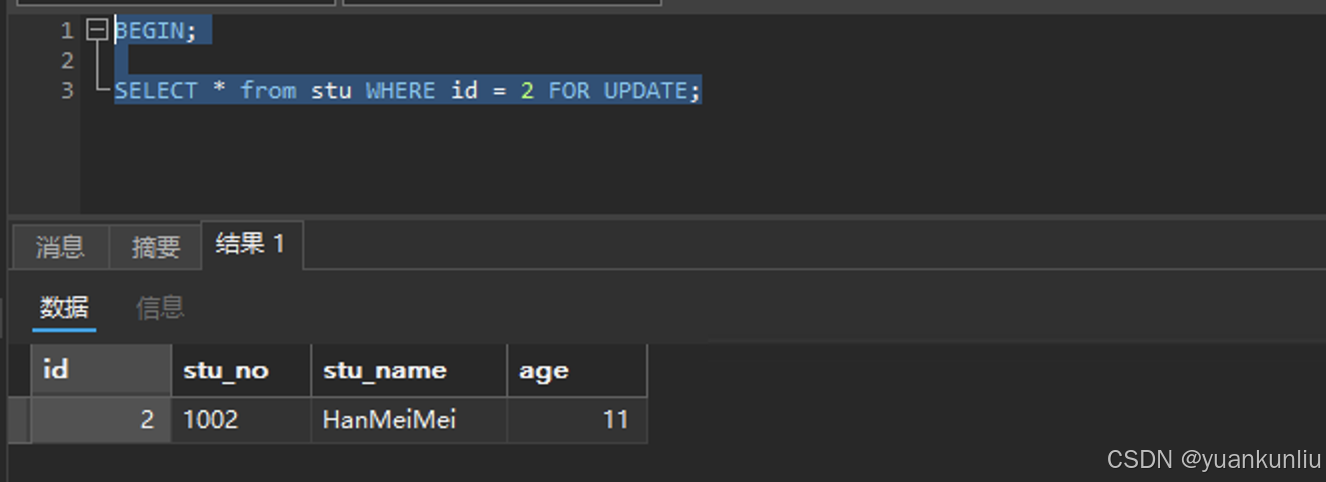

如果我们在一个事务里查询：

BEGIN;
SELECT * from stu WHERE id = 2 FOR UPDATE;

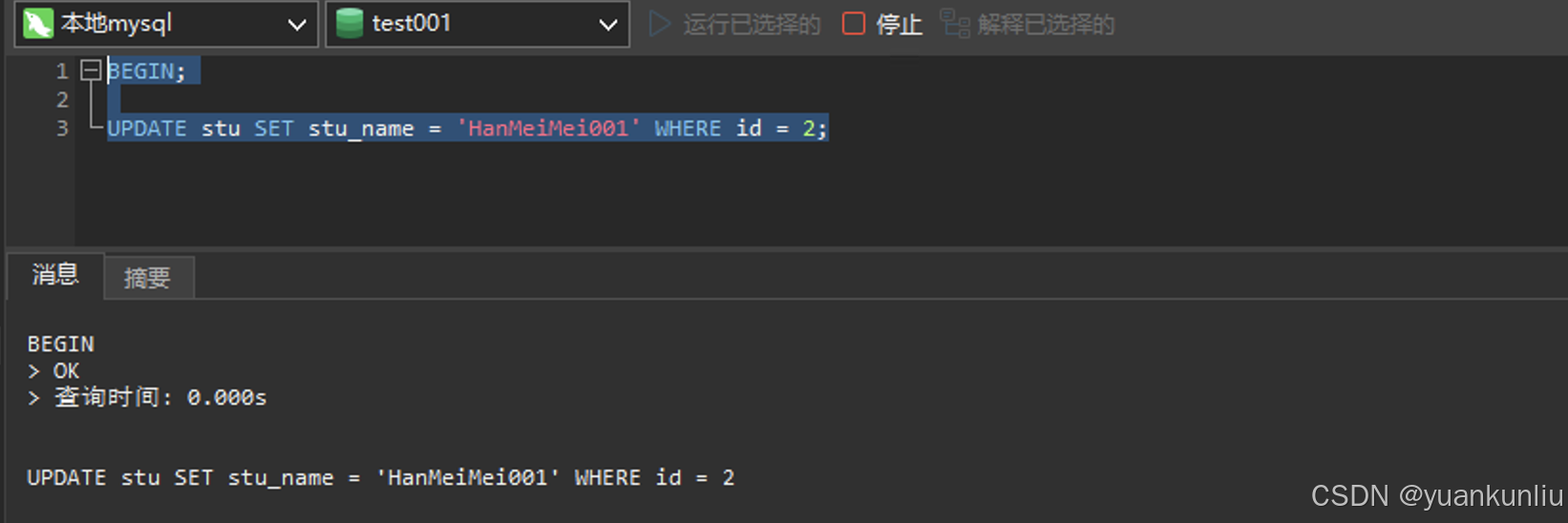

另外一个事务去修改这条记录：

BEGIN;
UPDATE stu SET stu_name = 'HanMeiMei001' WHERE id = 2;

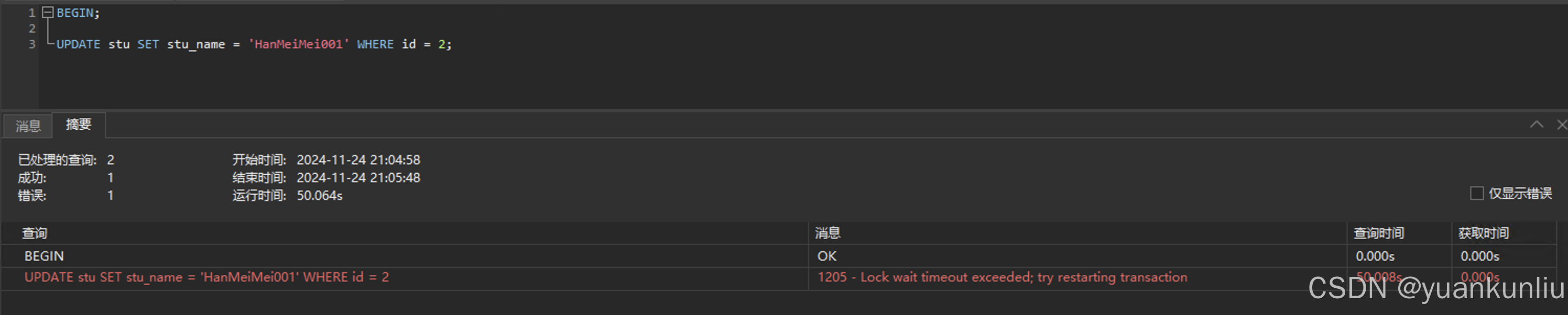

可以看到SQL语句被阻塞了，直到最终锁等待超时：

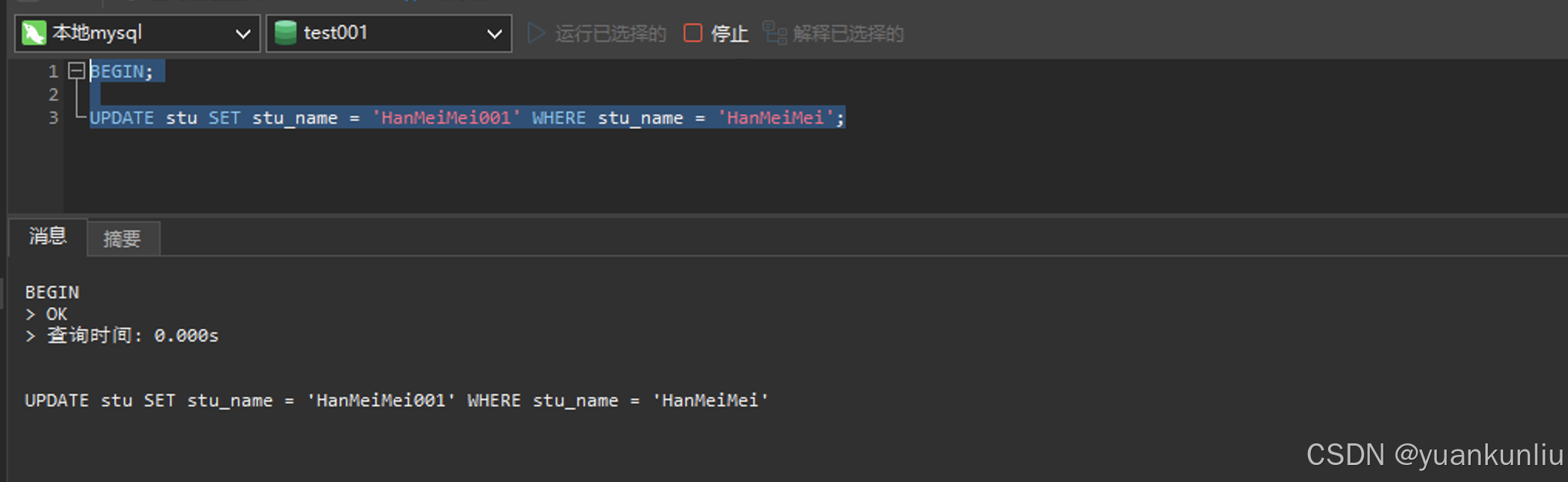

如果我不根据ID条件去修改，而是根据stu_name去修改呢？可以看到效果一样：

这个时候如果是修改其他的记录呢，不是锁定的ID=2这一条，比如我要修改ID=3的Lucy的名字：

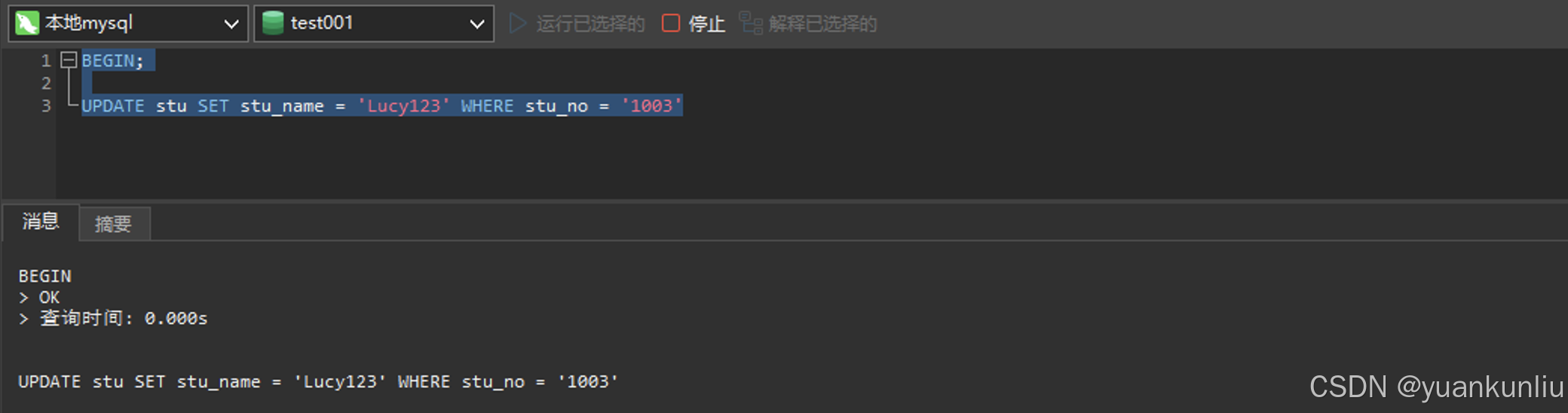

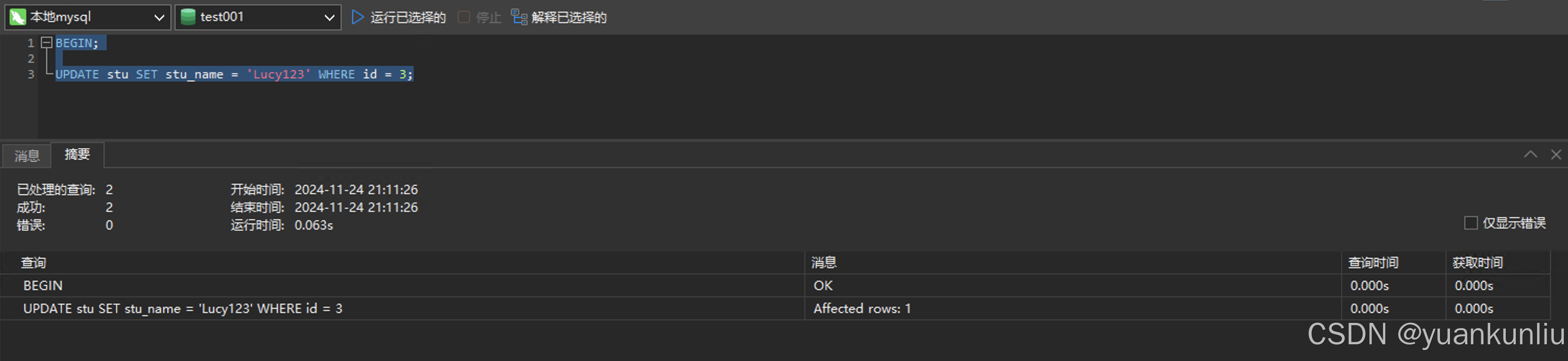

根据ID=3去修改，可以看到立马执行成功了。如果我根据stu_name或者stu_no去修改呢？试一下

啊哦，又要等待了，这是为啥呢？

其实这里的原因在于加锁的条件。update或者DELETE的时候会自动去加一个排它锁（后面讲到），像第一次根据ID去update的时候，InnoDB可以定位到具体的某一条记录，所以它锁的是ID=2这一条记录，而如果是通过stu_no或者stu_name去update的时候，因为这两个字段也没有建立索引，所以它无法定位到某一条具体的记录需要全表扫描，这个时候InnoDB就会选择去锁表。但是由于第一个事务一直对ID=2这条记录的排它锁没有释放呢，所以第二个事务的锁表操作一直在等待直到50s后超时

2.1、如何查看当前存在的锁

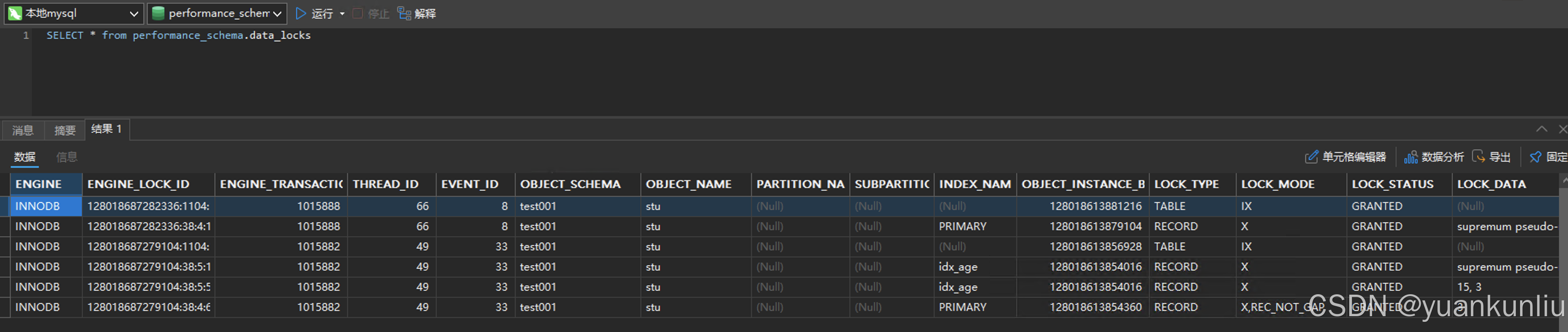

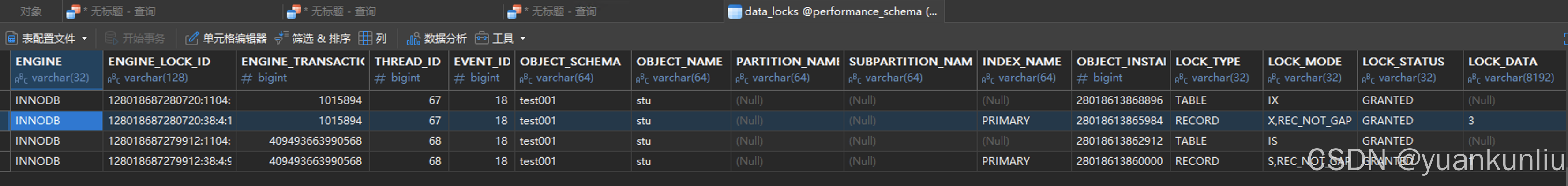

之前文章介绍过MySQL里有一个库performance_schema记录的就是MySQL运行时的一些信息，其中data_locks表就是记录锁的一些信息：

SELECT * from performance_schema.data_locks

这里可以看到线程ID、数据库名称、加锁的索引、锁的模式（共享S、排它X、意向共享IS、意向排它IX）等

【参考资料】

2.2、锁的分类

2.2.1、按照占有模式

• 共享锁

共享锁与共享锁之间可以实现资源共享

• 排它锁

排它锁与其它锁不兼容，在update或者DELETE的时候自带排它锁

2.2.2、按照锁的对象或粒度（锁的实现方式）

• 记录锁

通过条件能够查询到指定的某一条记录。记录锁锁定的一定是主键索引树，如果是通过二级索引加锁，最终还是会定位到主键索引的行节点然后锁主键索引。如果通过一个没有索引的字段去加锁，由于定位不到主键索引的对应节点，所以需要进行全表扫描，会触发锁表，就像前面演示的效果

• 间隙锁

加入加锁的条件是一个区间，这个区间锁死，下面演示一下：

前面提到如果加锁的条件如果没有命中索引（主键索引或者二级索引都可以），也就无法定位到对应的记录ID，也就是说会触发全表锁定。下面的示例主要根据age操作，所以需要先给age加一个索引

ALTER TABLE `test001`.`stu`
ADD INDEX `idx_age`(`age`) USING BTREE;

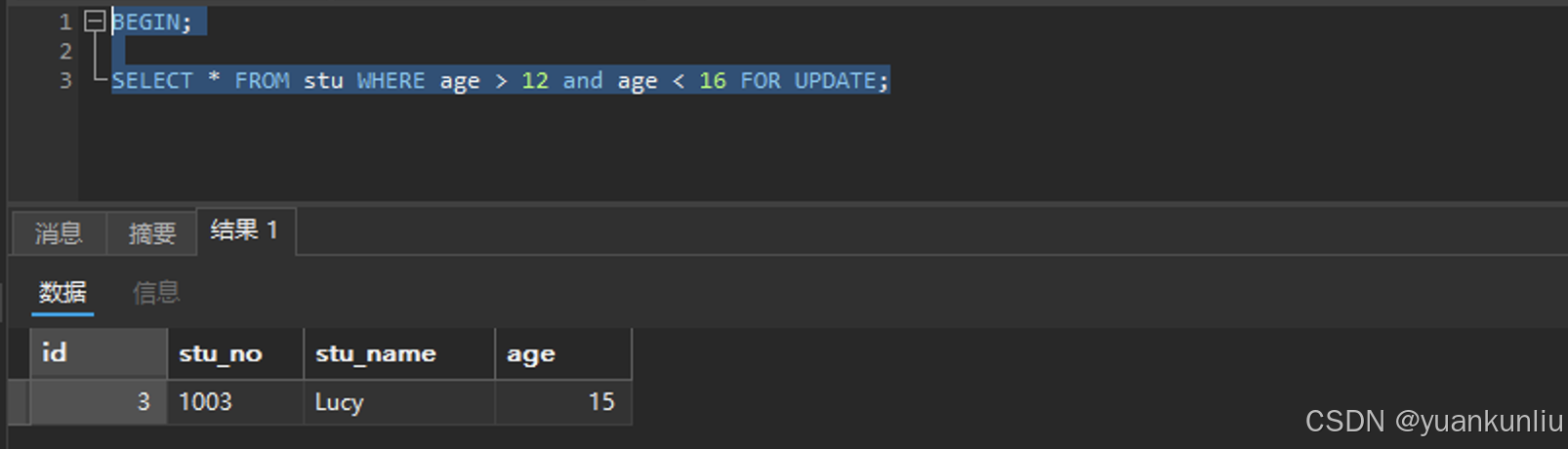

第一个事务去查询年龄在(12,16)岁之间的，可以看到只有一条记录

BEGIN;
SELECT * FROM stu WHERE age > 12 and age < 16 FOR UPDATE;

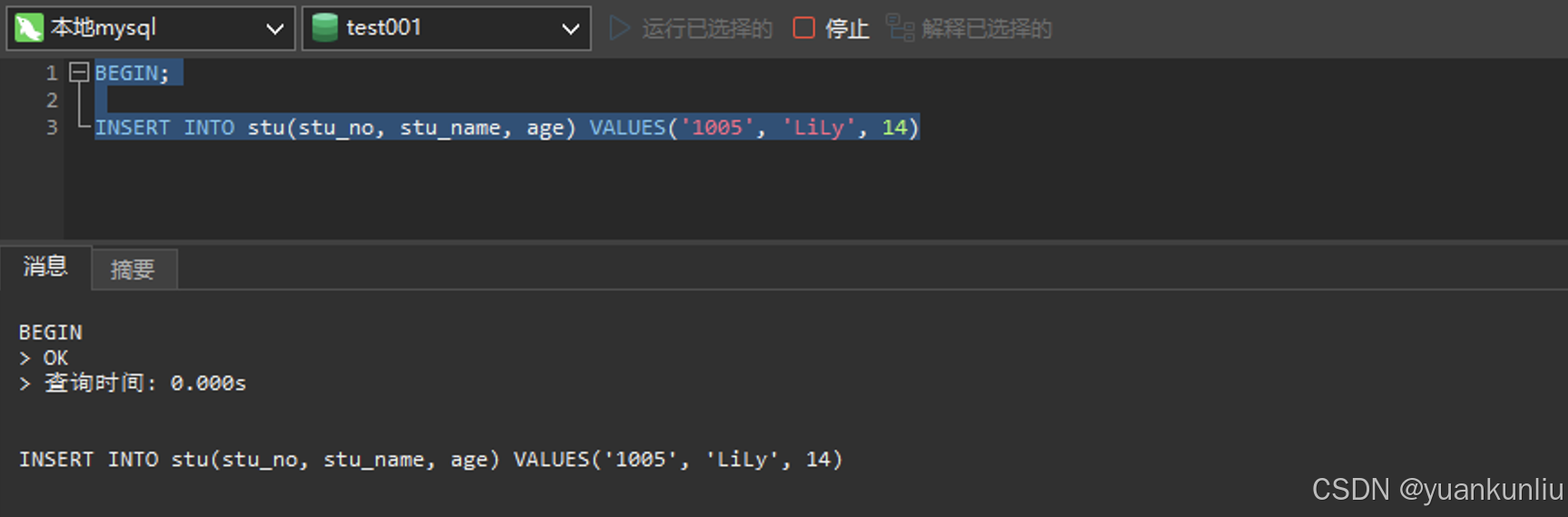

第二个事务插入一条14岁的LiLy

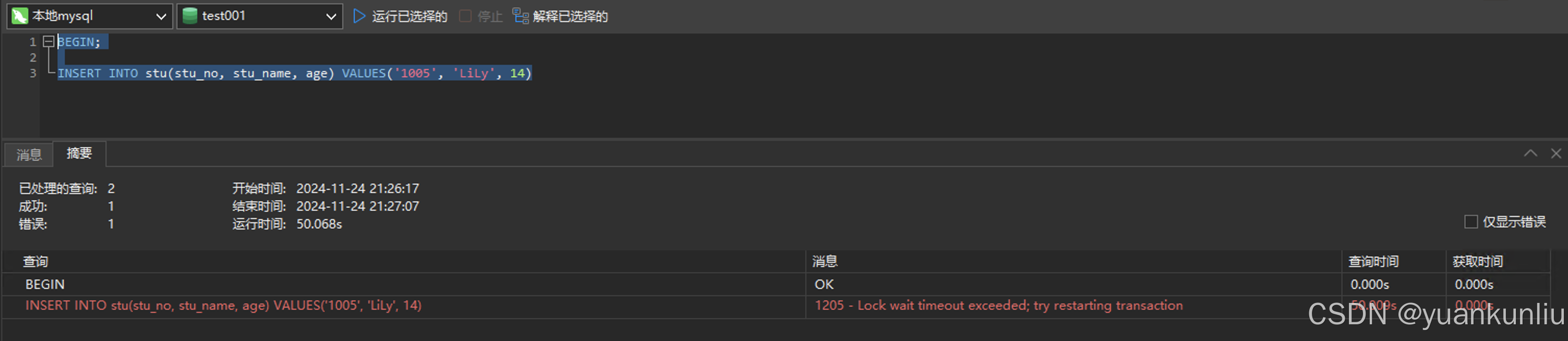

又获取锁超时了：

那么它锁定的是哪个范围呢？下面我们来插入几条数据试一下：

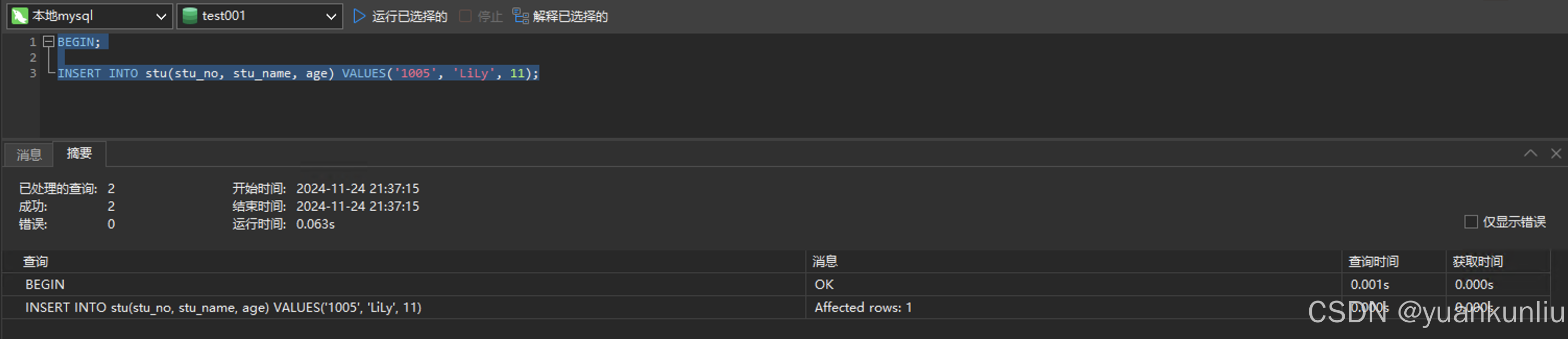

①插入一条11岁的：

可以看到立即执行成功了

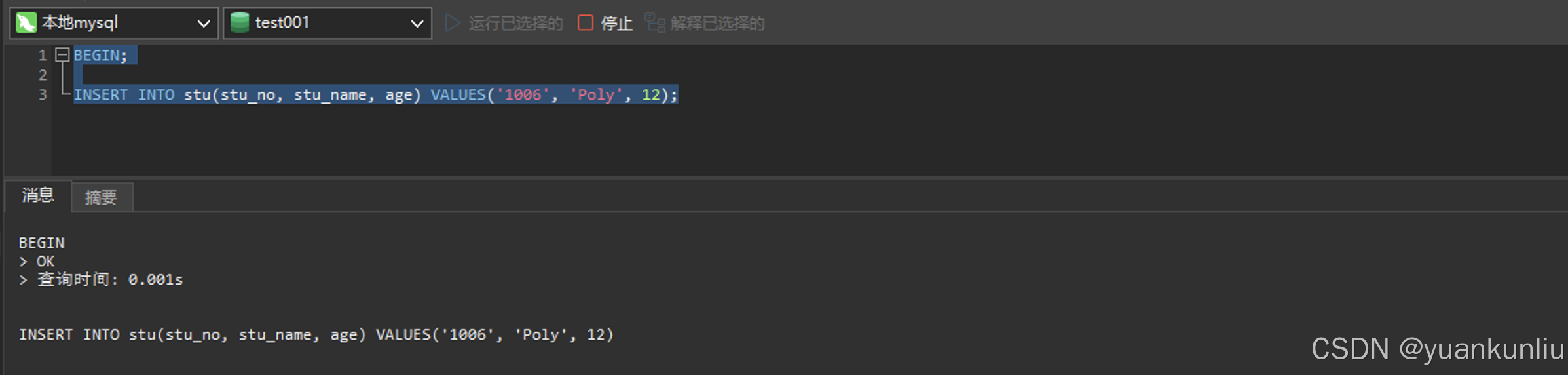

②插入一条12岁的：

发现锁等待

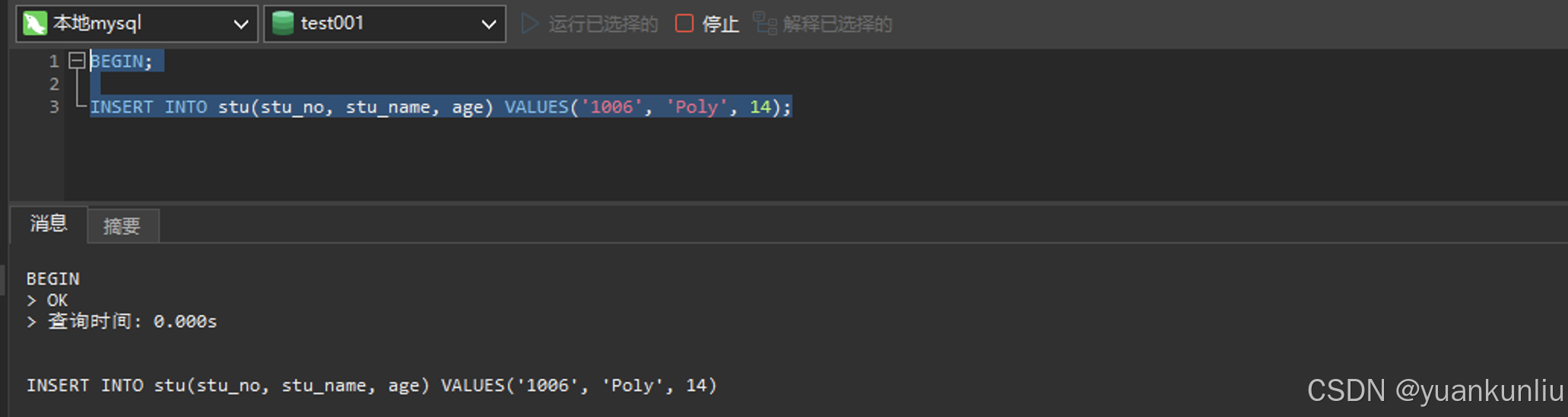

③插入一条14岁的：

也是等待

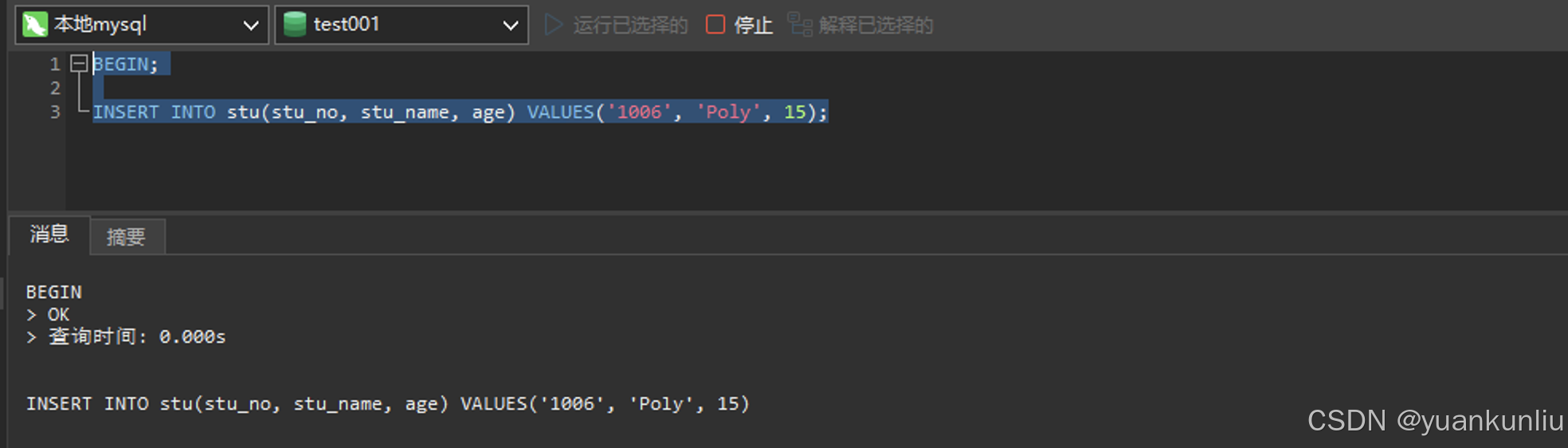

④插入一条15岁的：

依然是要等待

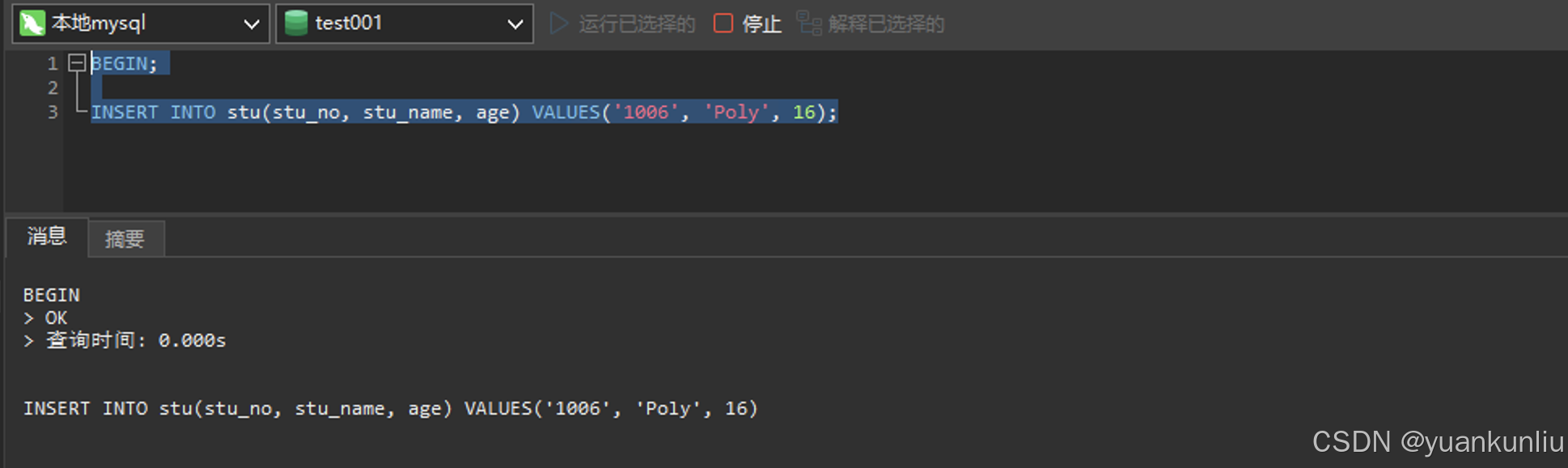

⑤插入一条16岁的：

依然是要等待：

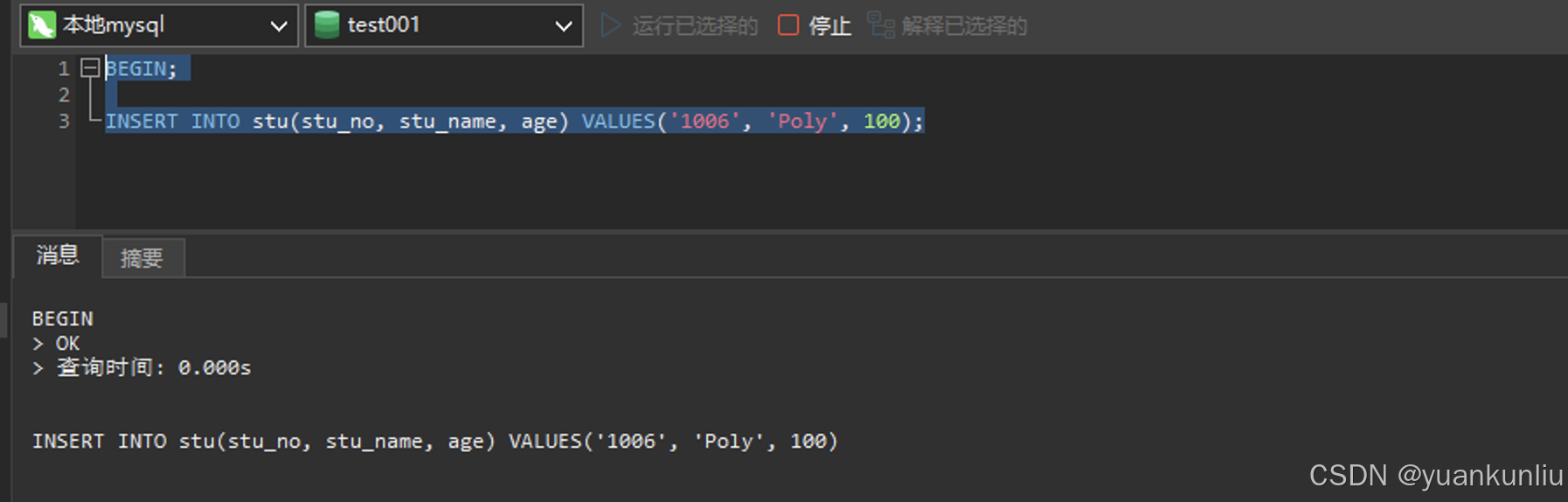

⑥插入一条100岁的：

还是要等待~

分析：

前面查看数据发现，数据库里存在的数据年龄有8、11、12、15。InnoDB在加间隙锁的时候会根据已有数据去划分区间，这个时候就会划分出这几个区间：(-∞,8]、(8,11]、(11,12]、(12,15]、(15,+∞)。在第一个事务的加锁条件是(12,16)，结合现象我们可以看出，InnoDB锁定的是(12,15]、(15,+∞)这两个区间

正是有了间隙锁，区间被锁定后也就无法插入这个区间内的值，那么是不是就可以解决幻读的问题呢？但是间隙锁只有在RR隔离级别下才存在，在RC隔离级别下没有间隙锁，即使锁一个区间，也只是用作主键、唯一键的检查，所以RC隔离级别下幻读会依然存在，而RR隔离级别却解决了幻读的问题

• 临键锁

间隙+记录锁，就像上面案例锁定的这两个区间：(12,15]、(15,+∞)，其中既包含了不存在数据的两个区间，又包含了存在数据的age=15对应的记录

• 意向锁

InnoDB支持行锁与表锁共存，意向锁是锁优化的一种方案。比如前面提到如果加锁条件没有命中二级索引，就会触发全表扫描进行锁表。而有了意向锁之后，只需要检查目标表上的意向锁标志就可以判断是否能够加锁

意向共享锁加锁时机：

• 行数据加共享锁之前，必须先获得对应表的意向共享锁
• 行数据加排它锁之前，必须先获得对应表的意向排它锁

【参考资料】

假如当一个事务给一条数据加了一个共享锁（in share mode），InnoDB会在这之前先对表加一个意向共享锁，这个时候如果第二个事务也是读操作（in share mode），则也会尝试先去加一个意向共享锁，而意向共享锁与共享锁之间是互相兼容的，也就不用继续锁等待；而如果第二个事务是写操作，并且写条件没有命中二级索引，我们知道它会触发上面说的全表扫描进而尝试锁表（加排它锁），这个时候它首先会判断表上面是否存在其它的锁，这个时候发现已经有其它事务加了一个意向共享锁，而意向共享锁和排它锁之间是不兼容的，所以第二个事务的写操作会直接进行锁等待，而不用再去做全表扫描；而如果第二个事务虽然是写操作，但是它命中了索引，也就是它的目标是给具体的行加排它锁，这个时候InnoDB会在加排它锁之前去获取对应表的意向排它锁，而意向共享锁与意向排它锁是互相兼容的，这个时候也就不需要进行锁等待

以第三种场景为例：

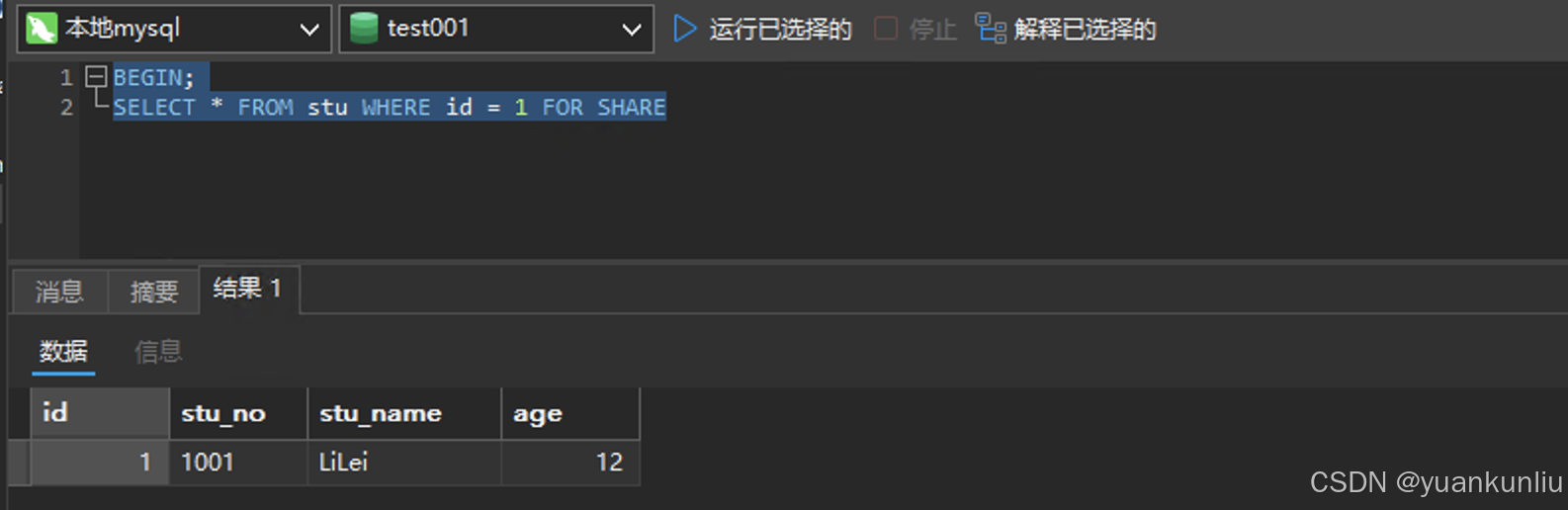

①事务A对一条数据加共享锁

-- 事务A
BEGIN;
SELECT * FROM stu WHERE id = 1 FOR SHARE

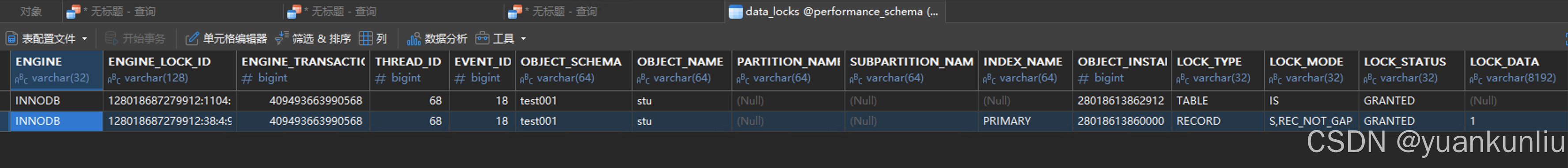

锁信息：

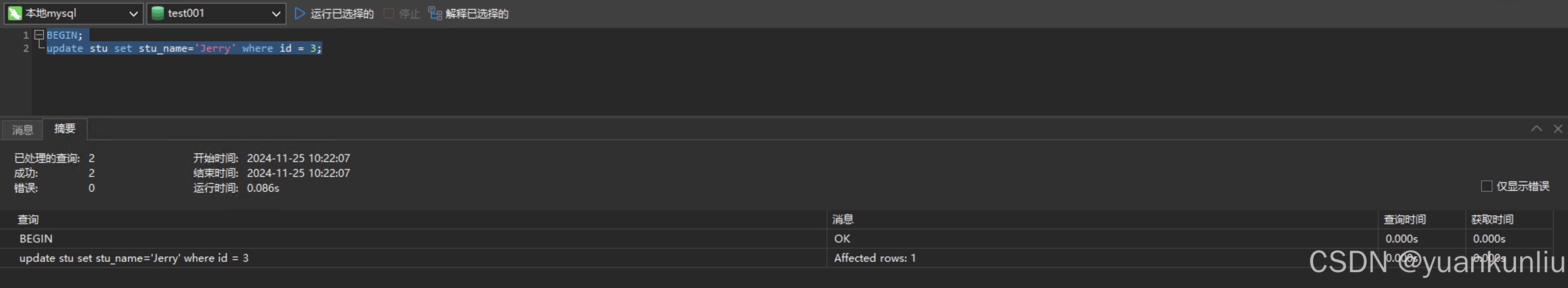

②事务B去修改ID=3的这条数据

-- 事务B
BEGIN;
update stu set stu_name='Jerry' where id = 3;

可以看到，ID=3的这条记录成功被修改

可见意向共享锁和意向排它锁之间是互相兼容的

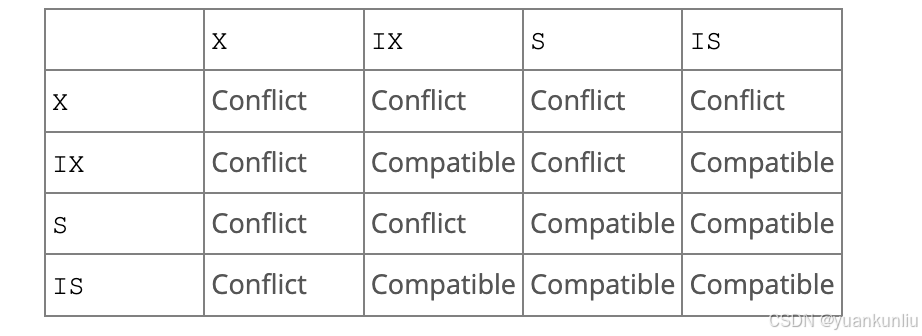

不同的表级别的锁之间的兼容性如下图：

X：排它锁

S：共享锁

IX：意向排它锁

IS：意向共享锁

2.3、死锁问题

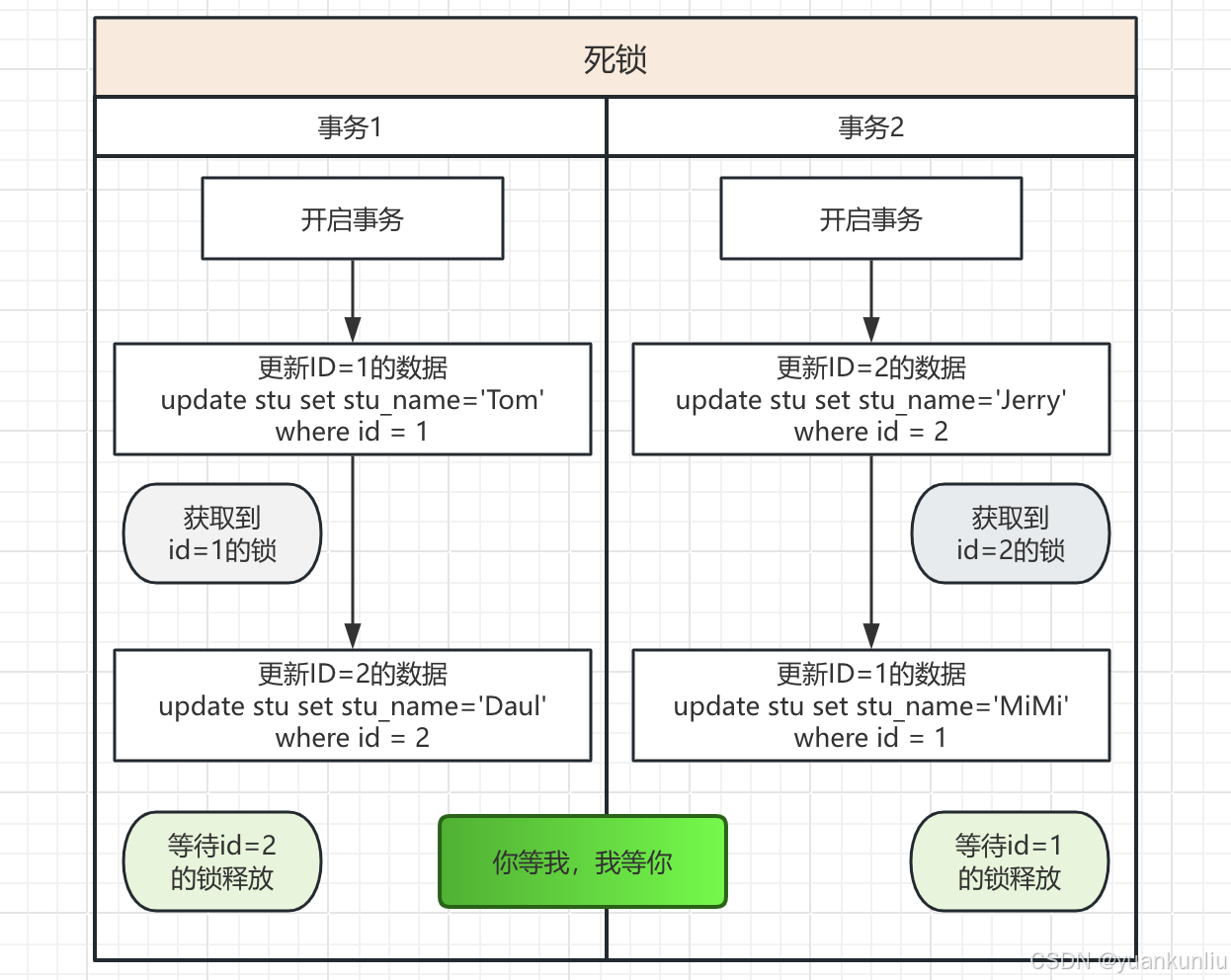

死锁的现象：你等我，我等你。下面举例说明：

前面提到update、delete都会默认加一个排它锁

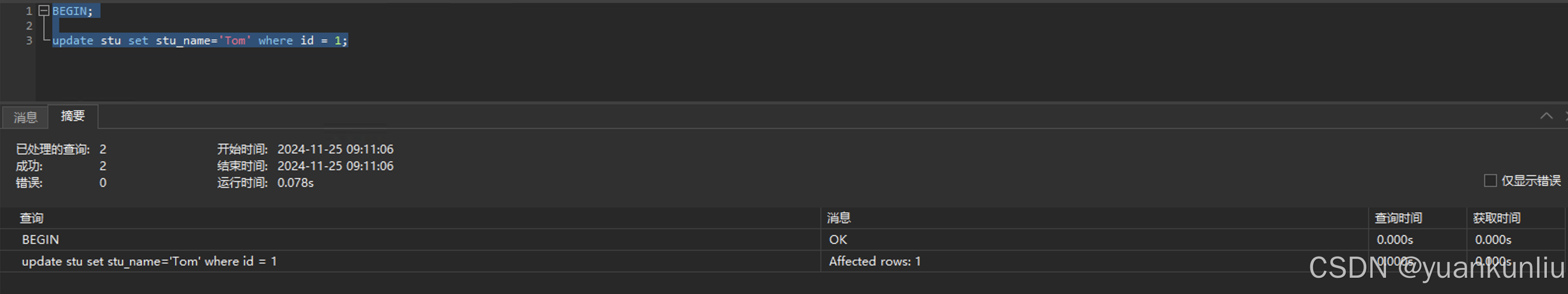

-- 事务A：
BEGIN;
update stu set stu_name='Tom' where id = 1;

-- 事务B

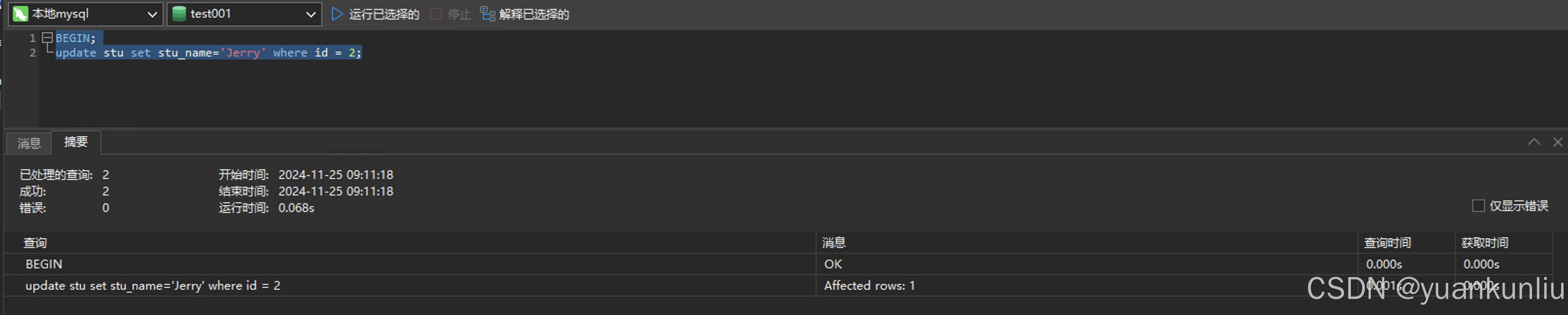

BEGIN;
update stu set stu_name='Jerry' where id = 2;

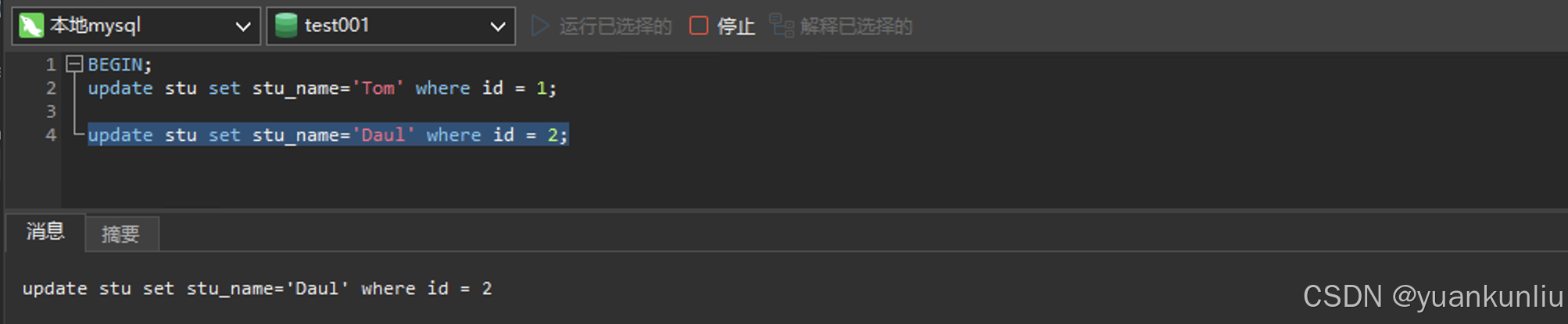

接下来事务A去更新ID=2的数据

-- 事务A
update stu set stu_name='Daul' where id = 2;

事务B去更新ID=1的数据

-- 事务B
update stu set stu_name='MiMi' where id = 1;

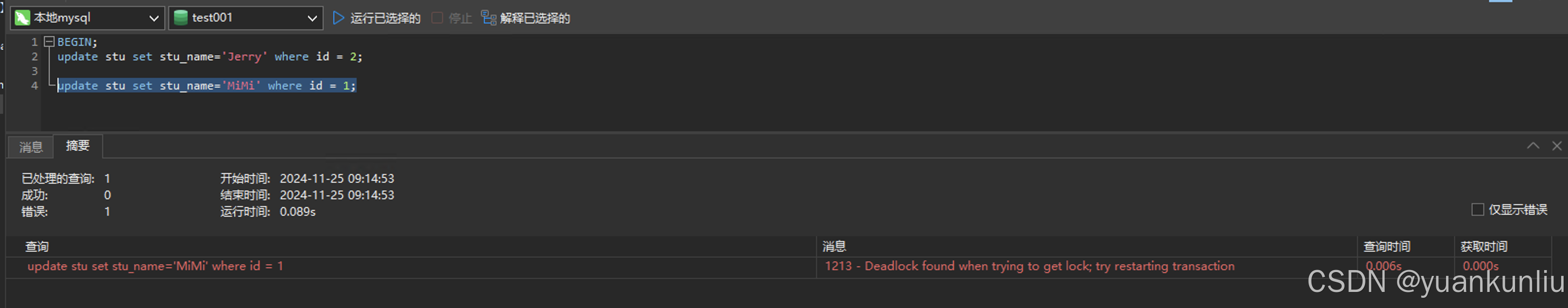

可以看到，事务B在执行的时候报错了，提示发现了死锁

在MySQL的新版本中，InnoDB是支持死锁自动检测的，所以原则上不会出现两个事务一直在互相等待锁的死锁问题，但是从实践出发，我们还是要尽可能地避免死锁的出现

【参考资料】

MySQL死锁检测机制

• 尽量减少耗时的事务（减少锁的持有时间）
• 尽量减少锁定的数据量（减少锁的粒度）

---
