Verilog实现占空比1：1的奇数分频

二分频比较简单，其实就是在系统时钟触发沿到来后，直接让输出取反即可；
三分频属于奇数分频，有1：1占空比和非对称占空比之分。
1.假设为偶数分频，则利用计数器累积到（N/2-1）时，将输出值取反，并将计数器清零即可实现；
2.假设为奇数分频，则分别将上升沿和下降沿在计数到(（N-1）/2)的时候将输出值取反相或在输出即可。
具体如下：

module div_3(

input clk,
input rst,
output clk_out3,
output clk_out2
    );


	reg [1:0] step1,step2;
	reg clk_out2_r=0;

always@(negedge clk) begin     //下降沿时计时取反
  if(rst) begin
	step1<=2'b00;
	clk_out2_r<=0;
  end
  else begin
   clk_out2_r<=~clk_out2_r;//二分频关键点，当时钟上升沿到来后，使输出取反一次即可；
	case(step1)
	2'b00: step1<=2'b01;
	2'b01: step1<=2'b10;
	2'b10: step1<=2'b00;
	default: step1<=2'b00;
	endcase
	end
  end

	always@(posedge clk) begin         //上升沿时计时取反
	if(rst) begin
	step2<=2'b00;
	end
	else begin
	case(step2)
	2'b00: step2<=2'b01;
	2'b01: step2<=2'b10;
	2'b10: step2<=2'b00;
	default: step2<=2'b00;
	endcase
	end
	end

assign clk_out3=step1[0] | step2[0];  //三分频输出
assign clk_out2=clk_out2_r;   //二分频输出

testbench:

module div_3_test;

reg clk;
reg rst;
wire clk_out3;
wire clk_out2;

initial begin
 clk=0;
 rst=0;
 end


  always #10 clk=~clk;
  always #1000 rst=~rst;

div_3 div_3_0(

.clk(clk),
.rst(rst),
.clk_out3(clk_out3),
.clk_out2(clk_out2)
    );


endmodule

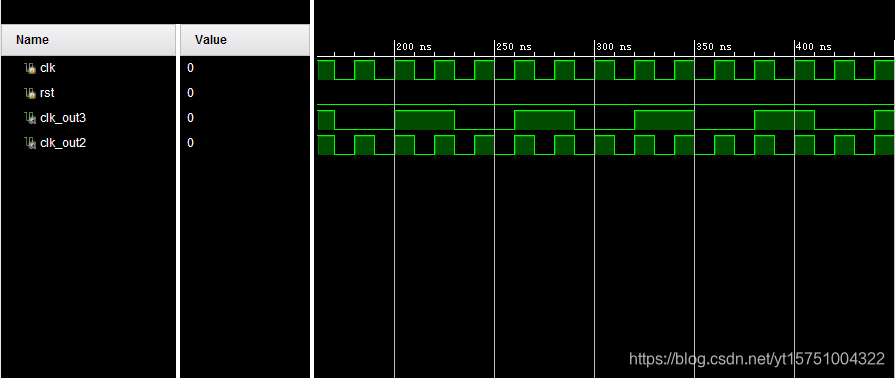

仿真波形：

可以看到三分频的一个周期对应了时钟CLK的三个周期，二分频的一个周期对应了时钟CLK的两个时钟周期。且都是50%的占空比。

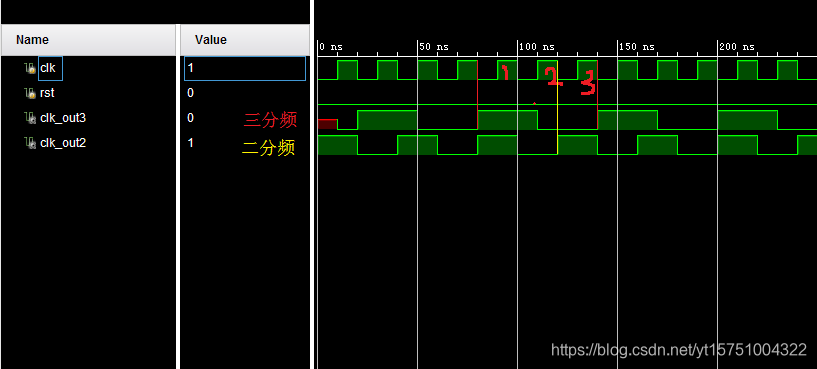

可以看到仿真波形的三分频和二分频的时钟与系统时钟相差180度，其实可以在testbench里面将CLK的初始值设为1，然后在上升沿时在将二分频的输出值取反即可，如下：
