今天，一位同事让我看看他设计PCB时遇到的错误。该错误如图1所示。我在他工位上，找了几分钟，确认排针封装1脚和布线的网络名称都是“V_VCC”，布线能正常布到排针焊盘1脚上，也证实了网络名称不存在错误。把排针1脚上的布线删掉后，1脚依旧是绿色圆圈密集的报警状态。这到底是什么错误呢？留个疑问：我可以明确的高速大家这是0宽度布线造成的错误，问题是，您能从图1中看出那根布线宽度为0的线吗？如果您能找到0宽度的布线，说明您的眼力真的非常棒！建议各位朋友自己先找找看0宽度短路线的位置。

图1 PCB布线宽度为0的错误示意

我当时花了十几分钟才把该问题解决，解决的方法和步骤是：

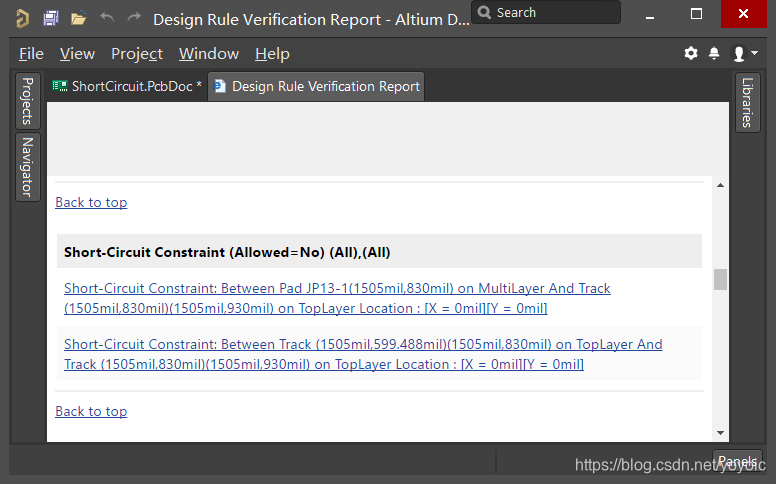

1、在Altium Designer 18(下文简称：AD18)中依次执行：Tools-->Design Rule Check（前2步可以执行快捷键：T-->D）-->弹出DRC规则检查对话框-->单击“Run Design Rule Check”按钮，执行本电路板的DRC检查-->分析检查结果中与图1所示有关的错误如图2所示。其中的“Short-Circuit Constrant（Allowed=No）(All),(All)”中提示JP13排针1脚的焊盘和顶层布线(红色布线)存在短路或间距小于规则要求的错误。
