通信协议设计核心
- 解析效率
- 可扩展可升级
协议设计细节
- 帧完整性判断
- 序列化和反序列化
- 协议升级
- 协议安全
- 数据压缩
1、消息的完整性
判断消息的完整性，关键在于判断消息的起始位置和结束位置，即序列化。
-
以特定符号来分界。当字节流中读取到该字符，表明上一个消息结束。例：
\r\n -
header + body。消息头 header 固定字节长度，其中有个字段 len 指定消息体结构 body 的大小。接收消息时，先接受固定字节数的头部，解除这个消息的完整长度，按此长度接收消息体。如何确定消息的起始位置，一种方案是从 [0] 位置开始解析，但是一旦 tcp 传输出现问题，消息无法解析。另一种方案是 header 用2个字节做 sync word 同步字，通过 sync word 确定消息的起始位置。
-
序列化的 buffer 前面增加一个字符流的头部。其中有个字段存储消息总长度，根据特殊字符判断头部的完整性。接收消息时，先判断已收到的数据中是否包含结束符，收到结束符后解析消息头，解出这个消息完整长度，按此长度接收消息体。代表：http, redis
'$6\r\nfoobar\r\n'
2、协议设计
根据不同的业务，设计不同的协议，但重点在于
- 消息边界
- 版本区分：尽量提前，因为后续字段内容改变。
- 消息类型区分
2.1、协议设计实例
2.1.1、nginx 协议
- 消息边界：同步字 + 消息头和消息体。
- 版本区分：版本号
- 消息类型：id 区分
typedef struct {
ngx_char_t magic[2]; // sync word，通信协议数据包的开始标志
ngx_short_t version; // 版本号
ngx_short_t type; // 类型：序列化方式：json, xml, binary, protobuf and so on
ngx_short_t len; // 消息体 body 长度
ngx_uint_t seq; // 序列号：保证业务可靠
ngx_short_t id; // 消息id，区分消息类型
ngx_char_t reserve[2]; // 预留字节
} ngx_message_head_t;
应用层数据也需要序列号保证可靠传输， 这是因为 tcp 数据传输可靠，但是并不代表业务可靠。考虑这种场景，服务器收到消息，然后宕机，没有及时处理消息，这时客户发送的信息丢失，需要保证客户的信息正确到达，比如微信的提示重发功能。
2.1.2、redis 协议
redis 协议设计，
- 消息边界：字符流头部 + 分隔符
- 版本区分：？
- 消息类型：字符串的第一个字符。
redis 采用 RESP 序列化协议，协议的不同部分使用以CRLF(\r\n) 结束。
RESP 支持的数据类型，通过第一个字符判断数据类型
-
+Simple Strings+OK\r\n -
-Errors：-Error <message>\r\n -
:Integers:<数值>\r\n -
$Bulk Strings$<数据长度>\r\n<数据内容>\r\n -
*Arrays*<元素个数n>\r\n<元素内容>...<元素n>
RESP 在 redis 请求-响应协议中的作用方式
-
客户端发送字符串数组 ( Array + Bulk Strings) 到 redis 服务器
*<参数数量>\r\n$<参数1的长度>\r\n<参数1的数据>\r\n...$<参数n的长度>\r\n<参数n的数据>\r\n -
redis 服务器根据命令实现回复一种 RESP 数据类型到客户端。
来看下面例子
在 redis-cli，发送一条命令 set key value，对应的报文为：
*3\r\n$3\r\nset\r\n$3\r\nkey\r\n$5\r\nvalue
执行成功 OK，回应的报文为：
+OK\r\n
若执行失败，回应的报文为
-ERR unknown command `ket`, with args beginning with: `key`, `value`, \r\n
2.1.3、实例：即时通信协议
- 消息边界：同步字 + 消息头和消息体。
- 版本区分：版本号
- 消息类型：appid, service_id, command_id
unsigned short length; // header + body len
unsigned short version; // 版本号
unsigned int seq_num; // 序列号
// 消息类型识别
unsigned short appid; // 对外SDK提供服务时，⽤来识别不同的客户
unsigned short service_id; // 对应命令的分组 login msg
unsigned short command_id; // 分组里的子命令 login requeset login respond
unsigned short reserve; // 预留字节
unsigned char[] body; // 具体数据，使用 Protobuf 序列化，不同的命令对应的类对象不一样
2.2、序列化方法
对 body 中存储的数据，要进行序列化（对象 -> 存储介质）和反序列化（存储介质 -> 对象）。
对于网络传输过程：
body 序列化 -> 封装协议 -> 发送 -> 网络传输 -> 接收 -> 解析协议 header+body -> 反序列化 body
为什么需要序列化方法？
序列化方法对每个字段有边界的约束。而字段大多是变长的，需要人为规定起始和结束位置，说到底还是消息完整性的问题（消息边界）。
例如：xml 中 <字段描述>表示字段起始，</字段描述>表示字段结束；json 中字段描述 : 字段，: 表示字段起始，,表示字段结束。Protobuf 字段描述和前两者都不同，采用的是字段编号，以二进制形式存储，结构紧凑，传输速度快。
2.2.1、序列化方法
主流序列化协议
- XML：是一种通用和重量级的数据交换格式。 以文本格式进行存储，适用于本地等。
- JSON：是⼀种通用和轻量级的数据交换格式。以文本格式进行存储，适用于http，api等
- Protobuf：是⼀种独立和轻量级的数据交换格式。以二进制格式进行存储，适用于 rpc, 游戏，即时通讯等
2.3、协议安全
2.4、数据压缩
数据压缩：文本的情况下压缩，二进制压缩（视屏、图片）没多大意义
常见的压缩方式有
- deflate nginx
- gzip
- lzw
2.5、协议升级
协议升级即增加字段。
- 通过版本号指明协议版本
- 支持协议头部可拓展，一个字段指明头部的长度
3、Protobuf
Protocol buffers 是 Google 开源的一种语言无关，平台无关，可扩展的序列化数据的格式。适合做数据存储或 RPC 数据交换格式，可用于通信协议，数据存储等领域。
3.1、安装编译
Protobuf 官网
# 解压
tar zxvf protobuf-cpp-3.8.0.tar.gz
# 编译
cd protobuf-3.8.0/
./configure
make
sudo make install
sudo ldconfig
# 显示版本信息
protoc --version

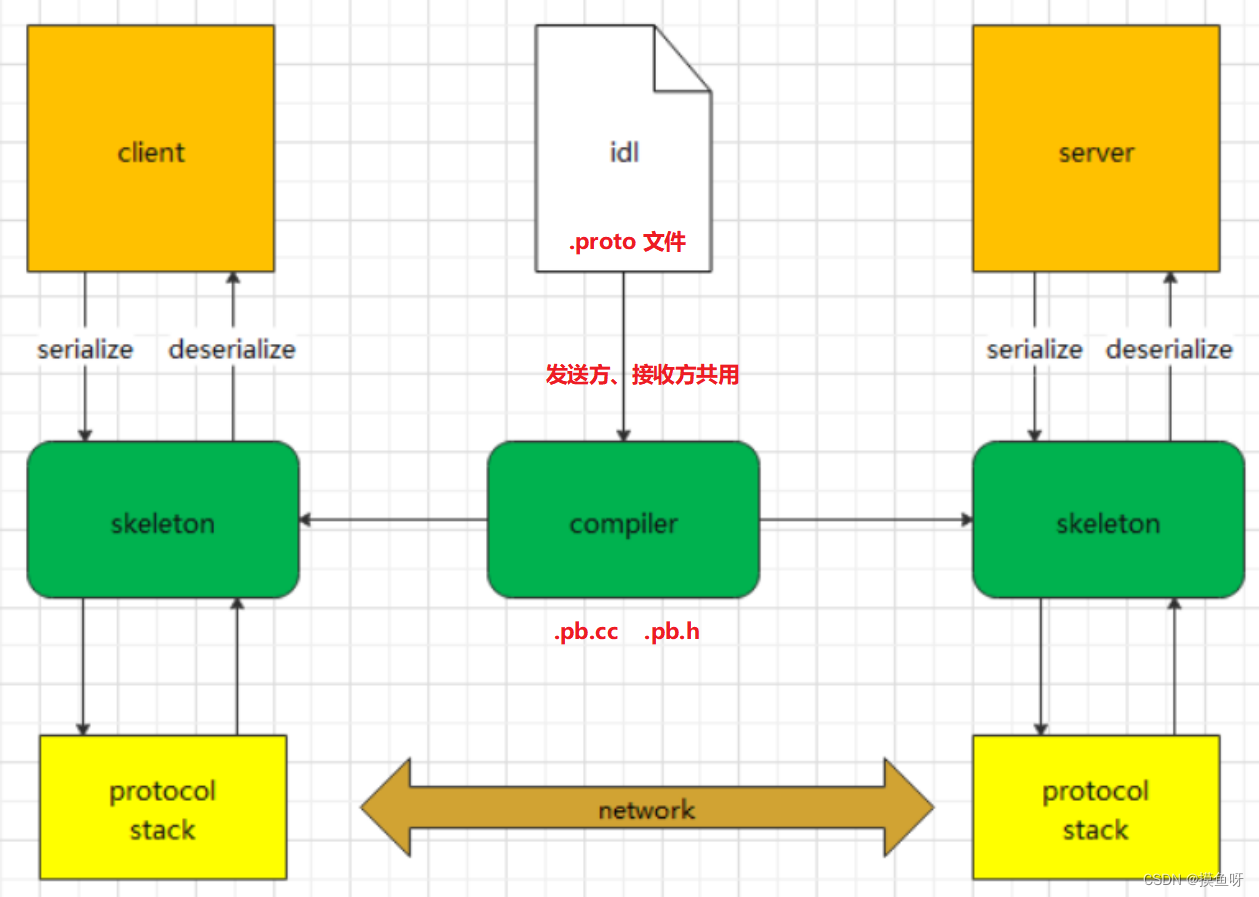

3.2、工作流程
接口描述语言 IDL，Interface description language
可以看到，对于序列化协议来说，使用方只需要关注业务对象本身，即 idl 定义 (.proto)，序列化和反序列化的代码只需要通过工具生成即可。
使用 protobuf 的方法
-
编写 proto 文件
-
调用 proto 文件，将 proto 文件生成对应的 .pb.cc 和 .pb.h 文件，让程序去调用
protoc -I=/.proto文件路径 --cpp_out=./.cc和.h生成路径 .proto文件路径 -
编译：
-lprotobuf

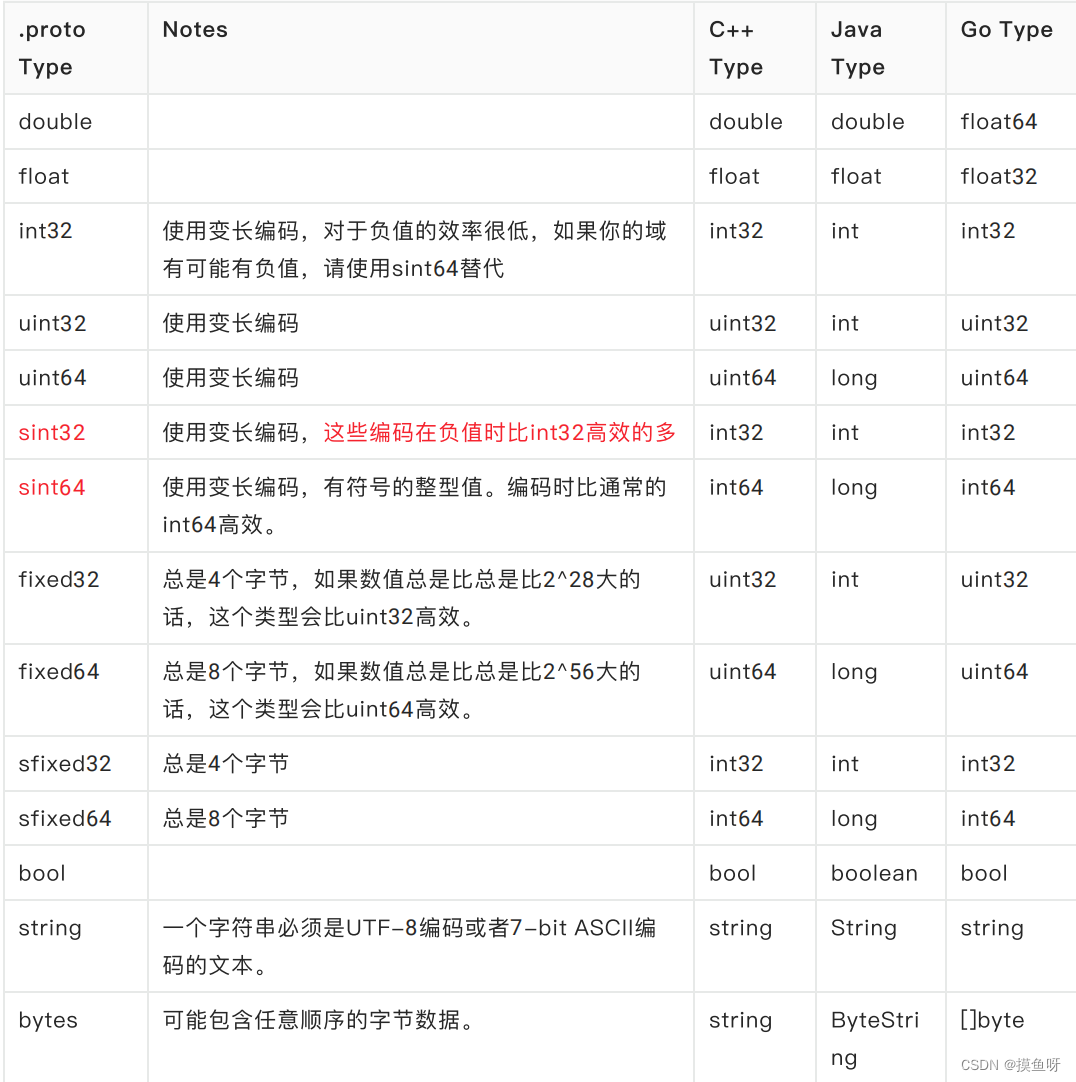

3.3、标量数值类型
3.4、编码原理
3.4.1、Varints 编码
变长整型编码：根据数值的大小动态占用存储空间，小数字占用较少字节数，短编码，
Varints 编码的实质在于设法移除数字开头的 0。具体来说，使用每个字节的最高位作为标志位，而剩余的 7 位以二进制补码的形式来存储数字值本身，当最高有效位为 1 时，代表其后还有字节，当最高有效位为 0 时，代表是该数字的最后一个字节。
protobuf 使用的是 Base128 Varints 编码，小端序。
- 每个字节用 7bit 存储数值的信息
- 用 1 bit (该字节最高位) 标记结束，=1 还没有结束，=0 表示结束
对于大数字来说，使用 Varints 编码，意味着占用较多的字节数。对于数字的位数不超过 28 bit 适合使用变长编码。若数字位数超过 28 bit，例如 32 bit，使用变长编码需要的存储空间为 [32 /7 ] = 5 个字节。因此使用 fixed32, sfixed32 固定 4 字节的类型更合适。
3.4.2、Zigzag 编码
对于负数, 直接使用 Varints 编码固定占用 10 个字节（负数符号位是1）。Zigzag 编码可将负数映射为无符号正数。然后采用 Varints 编码进行压缩。其计算方式为
正向：(n << 1) ^ (n >> 31)
逆向：(n >> 1) ^ -(n & 1)
3.4.3、数据组织
序列化后的 protobuf 不使用字段名，只使用字段编号来标识一个字段，因此改变 proto 字段名不会影响数据解析，字段编号会被编码进二进制的消息结构中，所以频繁出现的消息元素应尽可能使用小字段编号。
相较于完全自描述的 json, xml等协议格式，即拿到到消息体，就可以知道字段和字段值分别是什么。protobuf 不是⼀种完全自描述的协议格式，接收端需要有相应的解码器（proto 文件定义）才能解码 protobuf 消息体的。接收对于通信双方来说，约定好了消息格式，没有必要在每条消息中都携带字段名称，移除这些字段，可以降低消息的长度，提高通信效率。
目前 protobuf 在序列化之后的消息类型除去已经 deprecated 的，总共有 4 种，
| Type | Meaning | Used For |
|---|---|---|
| 0 | Varint | int32, int64, uint32, uint64, sint32, sint64, bool, enum |
| 1 | 64-bit | fixed64, sfixed64, double |
| 2 | Length-delimited | string, bytes, embedded messages, packed repeated fields |
| 5 | 32-bit | fixed32, sfixed32, fl |
protobuf 是一种紧密的消息结构，编码后字段间没有间隔，编码长度短，传输效率高。每个字段头由两部分组成：字段编号和字段类型 wire type，字段头可确定数据段的长度，因此字段间无需加入分隔符。
字段头的具体存储方式为：
field_num << 3 | wire type
将字段编号逻辑左移 3 位, 然后与该字段类型按位或。由于字段类型共有 6 种，因此可以用 3 位二进制来标识，所以低 3 位存储数据的 wire type。接收端利用这些信息，结合 proto 文件来解码消息结构体。
3.5、实例
例1：Google 的测试用例 - 电话簿
第一步：编写 .proto 文件
字段修饰符有两种形式
- singular：消息中该字段有0个或者1个，默认字段修饰符。bug: 显示写上该关键字报错
- repeated：消息中该字段可以重复任意次（包括0次），重复的值的顺序会被保留。
// addressbook.proto
syntax = "proto3"; // 语法版本
package tutorial; // 包的名称
import "google/protobuf/timestamp.proto"; // 导入包
// 定义消息类型：每个字段包括: 字段类型 + 字段名 + 字段编号
// 序列化后的 protobuf 不保存字段名，只保留字段编号和字段类型
message Person {
string name = 1;
int32 id = 2;
string email = 3;
// 嵌套消息类型
enum PhoneType {
MOBILE = 0;
HOME = 1;
WORK = 2;
}
message PhoneNumber {
string number = 1;
PhoneType type = 2;
}
// 字段修饰符 repeated，该字段可以重复任意次 0 ~ n，一个人可以拥有多个电话
repeated PhoneNumber phones = 4;
google.protobuf.Timestamp last_updated = 5;
}
// Our address book file is just one of these.
message AddressBook {
// 字段修饰符 repeated，该字段可以重复任意次 0 ~ n，电话号码可以有多位
repeated Person people = 1;
}
第二步：将 .proto 文件生成对应的 .cc 和 .h文件
# 将当前目录下的所有 proto ⽂件⽣成 .pb.cc 和 .pb.h
protoc -I=./ --cpp_out=./ *.proto
可以看到本地生成了 addressbook.pb.cc 和 addressbook.pb.h 两个文件。
第三步：编译
# 编译
g++ -std=c++11 -o add_person add_person.cc addressbook.pb.cc -lprotobuf -lpthread
g++ -std=c++11 -o list_people list_people.cc addressbook.pb.cc -lprotobuf -lpthread
# 测试
./add_person book
./list_people book
代码实现中可以通过 Google 内置的 api 接口对 proto 文件中定义的消息类型进行访问。
