IOS逆向学习-Mach-o

1. 动态库
2. Mach-O

1. 动态库

1.1 动态库的缓存

从IOS3.1开始，为了提高性能，绝大部分的系统动态库文件都打包存放到一个缓存文件夹中（dyld shared cache）
缓存文件的路径: /System/Library/Caches/com.apple.dyld/dyld_share_cache_armX(X: 代表ARM处理器指令集架构)
所有的框架的可执行文件（Mach-o）文件都不在/System/Library/Frameworks/xxxx.framework中，改路径下存放都的都是各个各个framework的一些资源配置文件,可执行文件都合并到一个caches中，这样做的好处是：节省内存

1.2 动态库的加载

在Mac\IOS中，是使用了/usr/lib/dyld程序来加载动态库
dyld：
- dynamic link editor: 动态链接编辑器
- dynamic loader：动态加载器
dyld源码
苹果开源代码地址
dyld源码查看过程截图

1.3 拆分`dyld_share_cache_armX(动态库)`文件

网上有些工具可以拆分，但是我们可以使用苹果官方拆分方法

下载dyld的源码，然后找到dsc_extractor.cpp文件，该文件所在路径（源码823.73版本）dyld/shared_cache文件加下dsc_extractor.cpp类
进入当前文件所在目录，然后在终端使用命令编译该文件（本次编译会报错）：
如果编译报错，我们把该文件的一些代码删除只保留如下部分，然后再编译:

// test program
#include <stdio.h>
#include <stddef.h>
#include <dlfcn.h>


typedef int (*extractor_proc)(const char* shared_cache_file_path, const char* extraction_root_path,
                              void (^progress)(unsigned current, unsigned total));

int main(int argc, const char* argv[])
{
    if ( argc != 3 ) {
        fprintf(stderr, "usage: dsc_extractor <path-to-cache-file> <path-to-device-dir>\n");
        return 1;
    }

    //void* handle = dlopen("/Volumes/my/src/dyld/build/Debug/dsc_extractor.bundle", RTLD_LAZY);
    void* handle = dlopen("/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/usr/lib/dsc_extractor.bundle", RTLD_LAZY);
    if ( handle == NULL ) {
        fprintf(stderr, "dsc_extractor.bundle could not be loaded\n");
        return 1;
    }

    extractor_proc proc = (extractor_proc)dlsym(handle, "dyld_shared_cache_extract_dylibs_progress");
    if ( proc == NULL ) {
        fprintf(stderr, "dsc_extractor.bundle did not have dyld_shared_cache_extract_dylibs_progress symbol\n");
        return 1;
    }

    int result = (*proc)(argv[1], argv[2], ^(unsigned c, unsigned total) { printf("%d/%d\n", c, total); } );
    fprintf(stderr, "dyld_shared_cache_extract_dylibs_progress() => %d\n", result);
    return 0;
}

变成该文件之后，我们需要在终端执行该文件，那么你在执行这个文件的时候需要指明路径，然后开始拆分库：./dsc.extractor(可执行键) dyld_shared_cachexx(缓存文件路径) 拆分文件路径：/dsc_extractor dyld_shared_cache_arm64 arm64，最后拆分：
拆解完成之后，你可以使用hopper disassemble来分析你想分析的框架

2. Mach-O

2.1 查看Mach-O的文件类型

Mach-O是Mach object的缩写，是Mac\iO上用于储存程序、库的标准格式
Mach-O格式的文件类型有：
可以在xnu源码中，查看到Mach-O格式的详细定义源码地址
xnu： Mac系统的一些内核源码，先下载xnu的源码（xnu-7195.81.3版本），然后把整个源码拖拽到sublineText工具中，根据下面路径可以查看Mach-o类包含的文件类型
- EXTEENAL_HEADERS/mach-o/loader.h

2.2 常见的Mach-O文件类型

我们在在终端，输入命令file xxx查看某个文件的类型
.o文件被称为目标文件：.c 文件 ---(编译)---> .o文件（目标文件）-----（链接）----> 可执行文件（文件的编译过程）

MH_OBJECT：目标文件（.o）、静态库文件(.a)，静态库其实就是N个.o合并在一起
- 示例:我们可以生成一个.文件，然后编译生成.o文件，然后查看文件类型：
- 由上面过程我们可以看出.o文件其实是Mach-O文件类型,可以通过同样的方式查看.a文件的类型
MH_EXECUTE：可执行文件
MH_DYLIB：动态库文件；.dyld、.framework/xx
MH_DYLINKER:动态链接编辑器；/usr/lib/dyld
MH_DSYM:存储这二进制文件符号信息的文件，.dSYM.Content/Resources/DWAFR/xx常用于分析APP的崩溃信息
find . -name "*.a": 在当前路径下查找后缀名为.a的文件（. 代表当前路径）
在Xcode中查看target的Mach-O类型:

2.3 Universal Binary(通用二进制文件)

通用二进制文件：
- 同时适用于多种架构的二进制文件
- 包含了多种不同架构的独立二进制文件
因为需要储存多种代码的结构，通用二进制文件通常比单一平台的二进制文件的程序要大
由于两种架构的有共同的一些资源，所以并不会达到单一版本的两倍之多
由于执行过程中，只调用一部分代码，运行起来也不需要额外的内存
因为文件比原来的大，也被称为胖二进制文件（Fat Binary）
$(ARCHS_STANDARD): Xcode内置的环境变量，不同版本的Xcode的值不一样，通过的一些架构值
- Xcode9中的$(ARCHS_STANDARD)值可能是arm64、armv7
- Xcode4中的$(ARCHS_STANDARD)值可能是armv7
Xcode打包出的二进制（Mach-O类型）文件包含的架构是这两个变量的交集，也就是说两个变量同时支持的架构，打包出来的文件才会支持这个架构
在开发中我们一般不会去修改两个参数，但是比如在开发静态库的时候，你可以通过设置这两个参数，来设置静态库支持什么架构
如何拆分和合并多个架构的二进制文件：

2.4窥探Mach-O的结构

2.4.1 查看Mach-o文件常用命令

命令行工具：file：查看Mach-O的文件类型file 文件路径
otools: 查看Mach-O特定部分和段的内容，苹果自带的工具
lipo :常用与查看多架构Mach-O文件的处理
- 查看架构信息：lipo -info 文件路径
- 导出某种特定架构：lipo 文件路径 -thin 架构类型（如：arm64) -output 输出文件路径
- 合并多种架构： lipo -create 文件路径1 文件路劲2 -output 输出文件路径
GUI工具：MachOView

2.4.2 Mach-O结构

内存是分段管理的，常见代码段、数据段
一个Mach-O文件主要包括3个主要区域
- Header: 文件类型、目标架构类型，等
- Load commands:描述文件在虚拟内存中的逻辑结构、布局（有点类似指针的作用，告诉原始数据存放的一些位置信息）
- Raw segement data: 在Load commands中定义的Segement的原始数据

我么只有了解了Mach-O文件的结构，你才可能往里面注入自己的代码，达到修改app的效果

我们可以通过苹果自带的命令来查看Mach-O的文件的结构信息：
除了苹果自带的otools命令，我们还可以通过MachOView工具来查看，可以按照上面下载地址下载源码然后运行项目，如果运行项目报SDK错误，我们要修改工程中的SDK版本，选择最新版本，在运行即可：

2.4.3 Mach-o和dyld

dyld:也是Mach-O类型的文件，属于MH_DYLINKER类型（动态连接器），dyld可以加载三种类型的Mach-O类型的文件：
- MH_EXECUTE：可执行文件
- MH_DYLIB：动态库
- MH_BUNDLE： bundle类型的文件

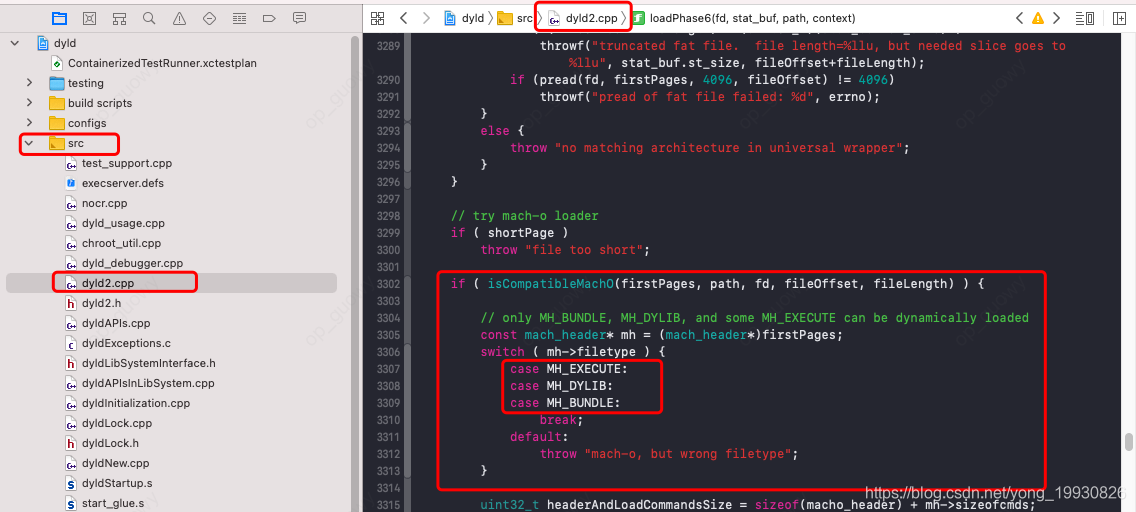

APP的可执行文件、动态库都是由dyld负责加载的，下面我们从源码中查看dyld支持加载的Mach-O类型的文件：
