基于 YOLO11 的停车位检测系统在技术选型、架构设计和功能落地方面均贴合企业实战标准。本文将结合系统核心框架截图，从技术栈、架构设计、核心模块三个维度，全面拆解这套前后端分离的停车位检测系统。

一、系统核心技术栈解析

整套系统采用 “前端轻量化 + 后端高可用 + 算法高精度” 的技术选型思路，核心技术栈如下：

前端技术栈：Vue 3 + Vite + WebSocket 客户端
- Vue 3 作为核心框架，提供组件化开发能力，配合 Composition API 简化复杂逻辑封装；
- Vite 作为构建工具，相比传统 Webpack 大幅提升热更新速度，降低开发调试成本；
- 内置 WebSocket 客户端，实现与后端的实时数据通信，保障实时检测功能的交互流畅性。
后端技术栈：Python 3.10+ + Django + Django REST Framework（DRF） + Django Channels + SQLite
- Django 作为后端核心框架，提供完整的 MVC 架构支持，内置 ORM 机制简化数据库操作；
- DRF 基于 Django 扩展，快速实现 RESTful API 接口开发，支持序列化、权限控制、分页等核心功能；
- Django Channels 扩展 Django 的异步通信能力，实现 WebSocket 协议支持，解决实时数据推送痛点；
- SQLite 作为轻量化关系型数据库，无需额外部署，适配小型系统的数据存储需求，同时支持事务控制和复杂查询。
核心算法：YOLO11 目标检测算法
- 采用最新 YOLO11 模型，相比前代版本在检测精度和推理速度上均有提升，支持小目标检测和多类别识别；
- 模型支持自定义训练与加载，可通过后端模型管理模块灵活替换，适配不同场景的停车位检测需求。

二、系统架构设计：前后端分离的分层架构

系统采用标准的前后端分离架构，整体分为前端应用层、后端服务层、数据存储层和算法层四个层级，架构如下：

前端应用层：基于 Vue 3 + Vite 构建，负责用户交互和数据展示。通过 Axios 调用 DRF 提供的 REST API 接口，获取业务数据；通过 WebSocket 与后端 Channels 建立长连接，接收实时检测结果，实现 “数据请求 - 结果展示” 的闭环。
后端服务层：以 Django 为核心，分为业务逻辑模块和通信模块。业务逻辑模块通过 DRF 封装 API 接口，处理用户管理、模型管理、检测任务等核心业务；通信模块通过 Channels 实现 WebSocket 服务端，推送实时推理结果。
数据存储层：基于 SQLite 数据库，存储用户信息、模型配置、检测记录、告警数据等核心数据，通过 Django ORM 实现数据的增删改查，保障数据一致性。
算法层：集成 YOLO11 目标检测算法，提供离线推理和实时推理能力，接收后端业务层的检测请求，输出目标框坐标、类别、置信度等结果，再由业务层同步至前端或存储至数据库。

三、核心模块功能与技术实现（附框架截图对应说明）

（一）用户端核心模块：面向检测需求的功能落地

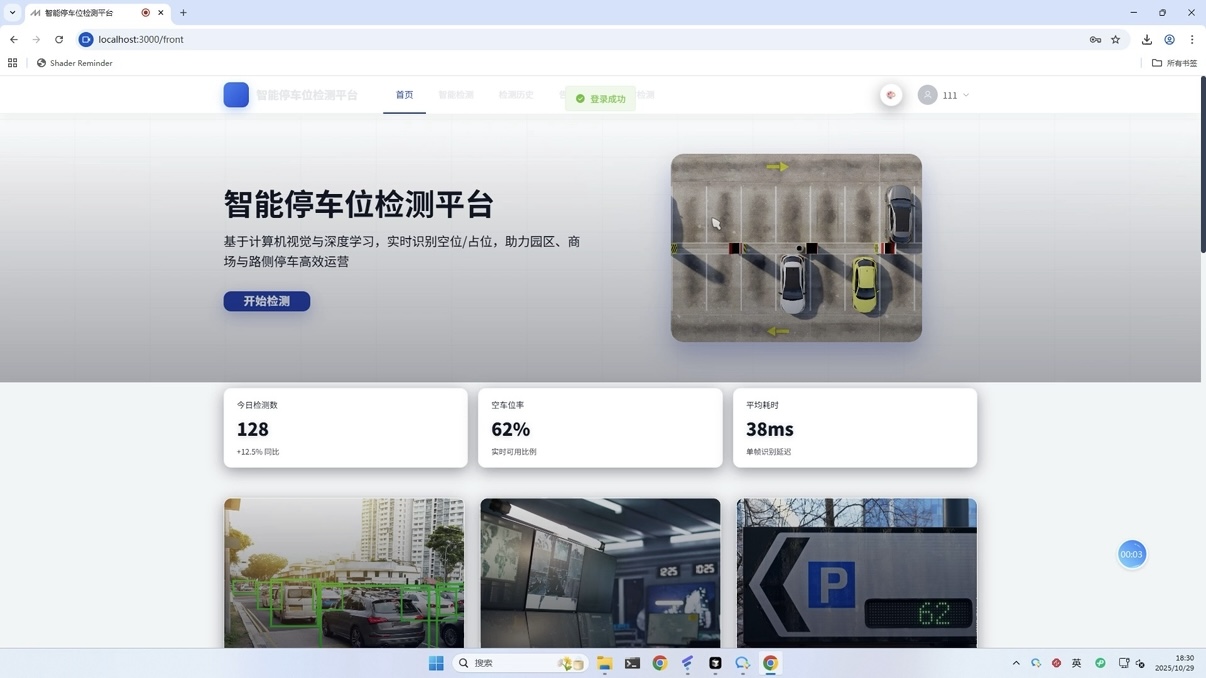

用户登录与首页
- 技术实现：前端通过 Vue 3 组件化开发登录表单，结合 Vue Router 实现路由守卫，未登录用户无法访问核心功能；后端通过 Django 内置的认证系统 + DRF 权限组件，实现用户注册、登录、退出的身份校验，登录态通过 Token 机制维护，保障接口访问安全。
- 首页采用 Vue 3 组件拆分，核心功能入口（智能检测、检测历史、告警中心、实时监测）模块化展示，Vite 构建确保页面加载速度。

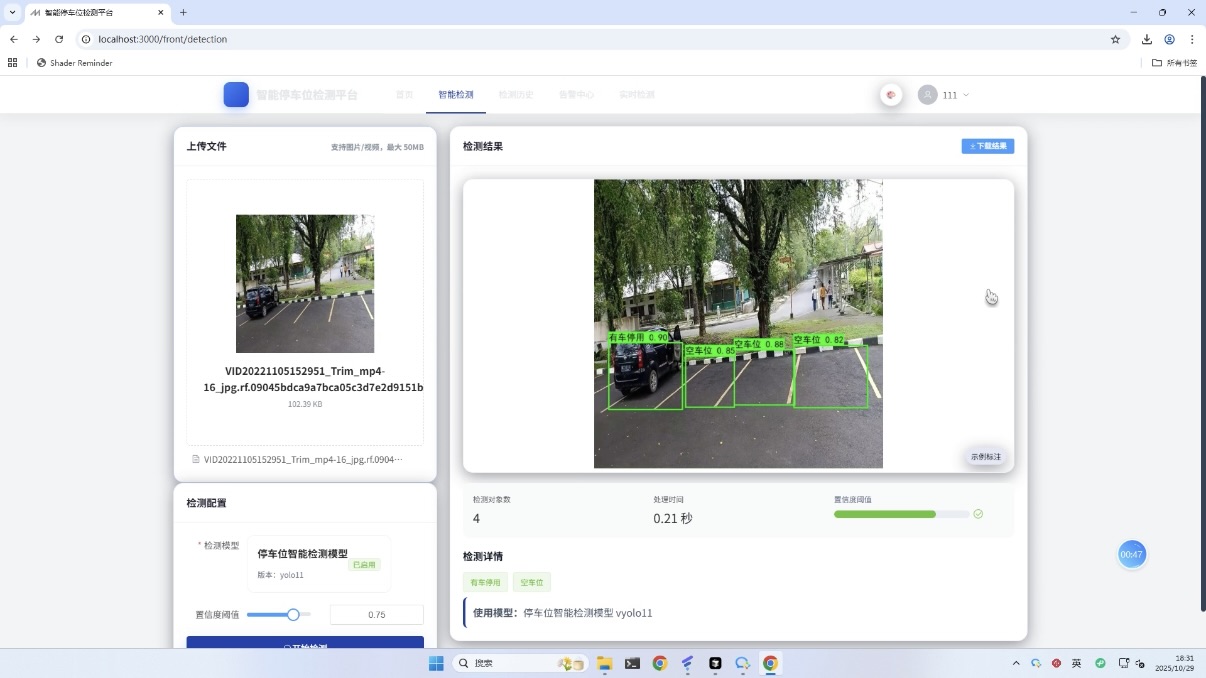

智能检测
- 技术实现：前端通过 Vue 3 实现文件上传组件，支持图片 / 视频格式校验；后端通过 DRF 接收文件流，存储至服务器本地后，调用 YOLO11 模型进行离线推理，推理结果（目标框、类别、置信度）通过序列化器返回前端，同时通过 Django ORM 存入 SQLite 数据库。
- 核心亮点：DRF 的文件上传接口 + YOLO11 推理引擎 + 数据库存储的完整闭环，支持检测结果导出（前端通过 Blob 流下载，后端提供数据导出接口）。
检测历史与告警中心

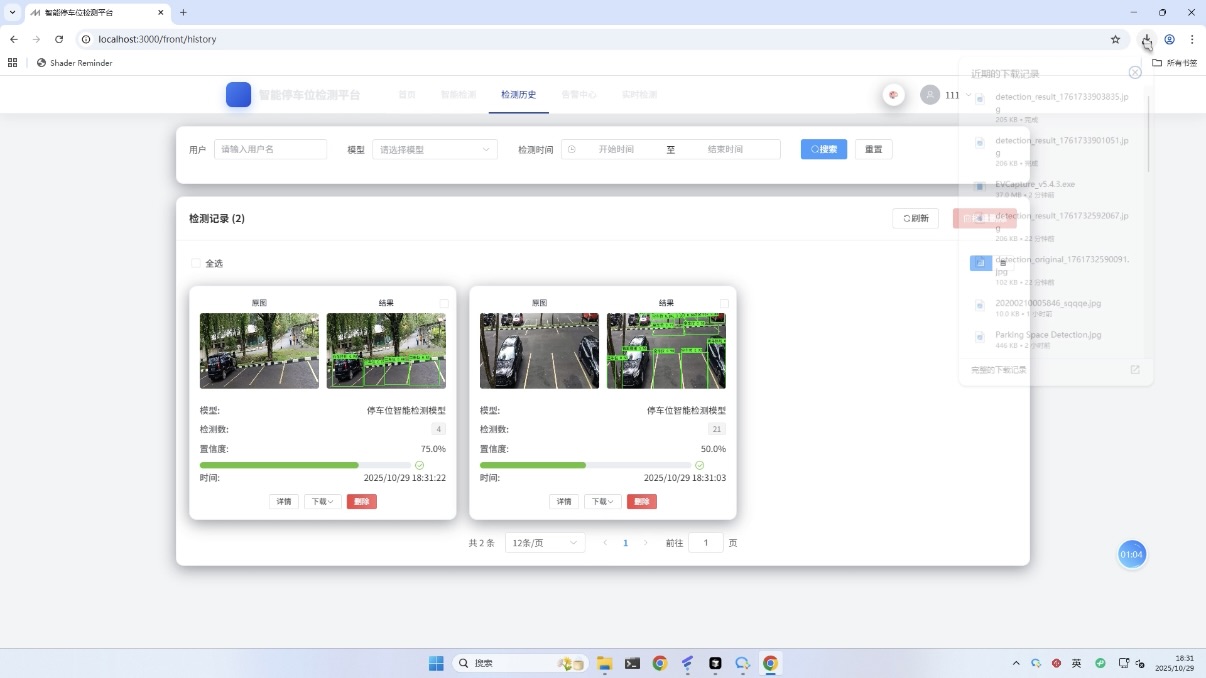

- 检测历史：前端通过 Vue 3 + Element Plus 实现数据表格，支持筛选、分页功能，后端通过 DRF 提供带过滤条件的列表接口，基于 SQLite 的索引优化查询效率；

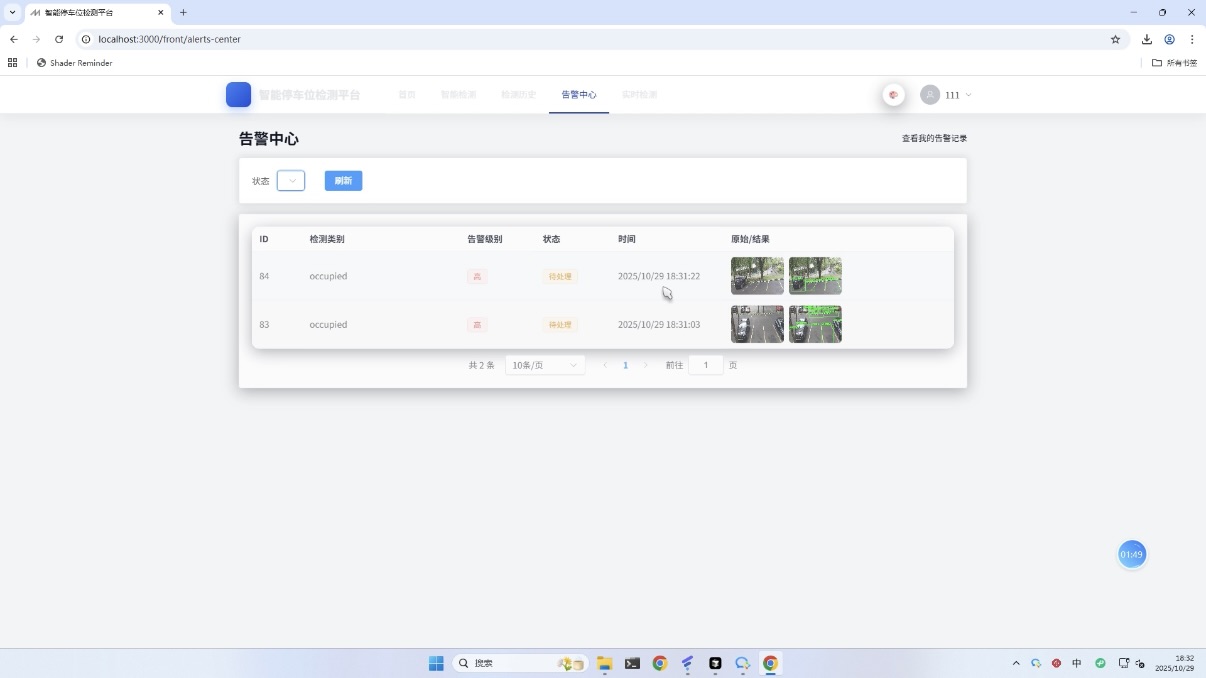

- 告警中心：后端基于业务逻辑判断（如检测到特定类别或置信度低于阈值）触发告警，通过 Django ORM 存储告警数据，前端支持告警标记、处理状态更新，后端通过 DRF 接口同步状态，确保数据一致性。

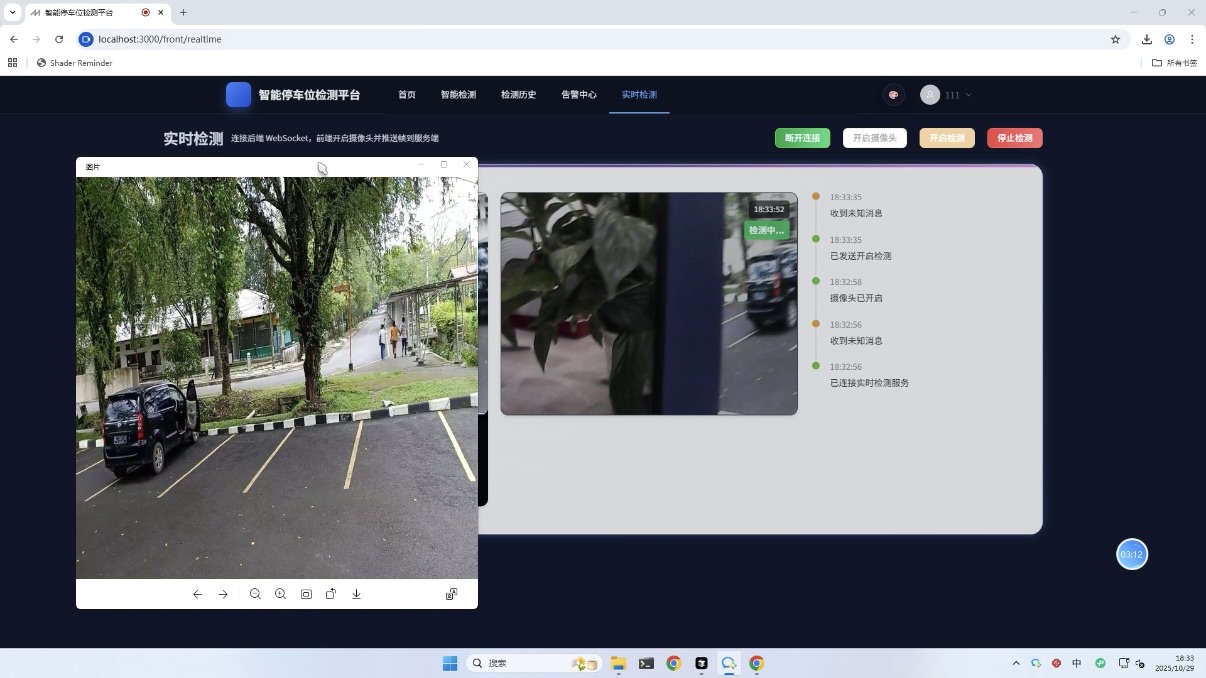

实时监测
- 技术实现：后端通过 Django Channels 启动 WebSocket 服务端，YOLO11 实时推理结果通过 Channels 推送到前端；前端通过 WebSocket 客户端接收数据，使用 Canvas 实时绘制目标框，实现 “推理 - 推送 - 展示” 的毫秒级同步。
- 核心亮点：Channels 解决了 Django 原生不支持 WebSocket 的问题，实现异步通信，配合前端高效渲染，保障实时性。

（二）管理端核心模块：面向系统管控的全维度支撑

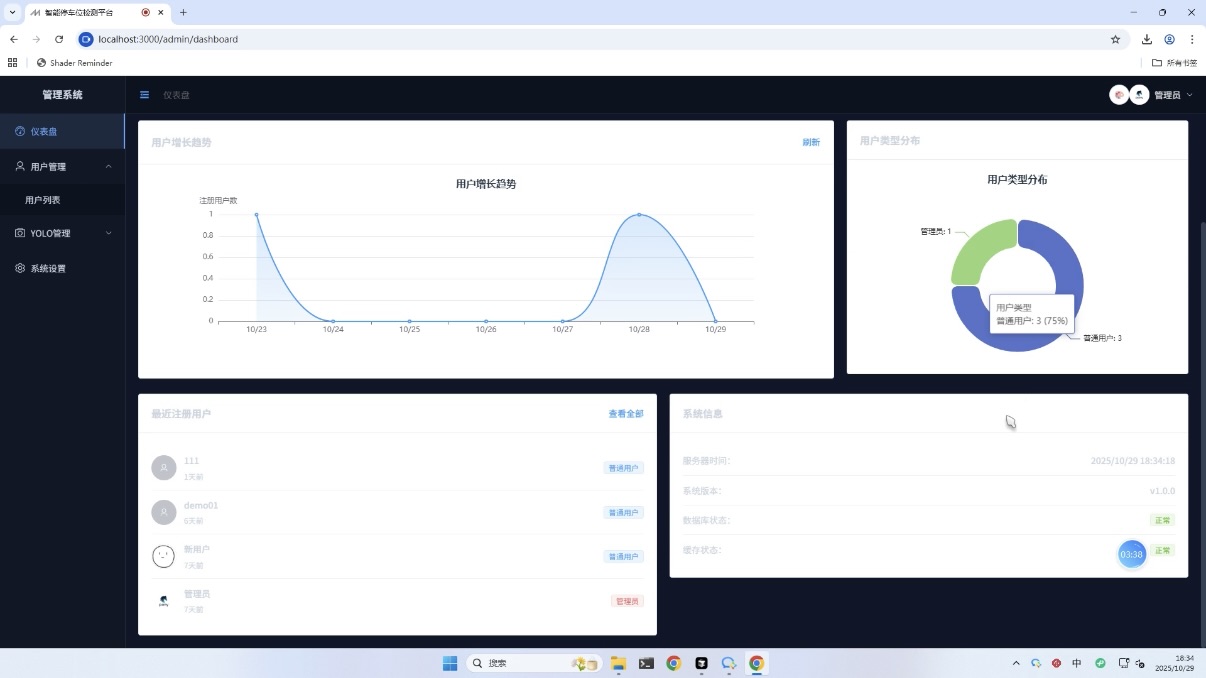

管理端登录与仪表盘
- 技术实现：基于 Django 的权限系统，区分普通用户和管理员角色，管理员通过专属登录入口访问管理端；仪表盘通过 Vue 3 + ECharts 实现数据可视化，展示系统总检测量、告警数量、活跃模型等核心指标，数据通过 DRF 接口从 SQLite 数据库聚合查询获取。

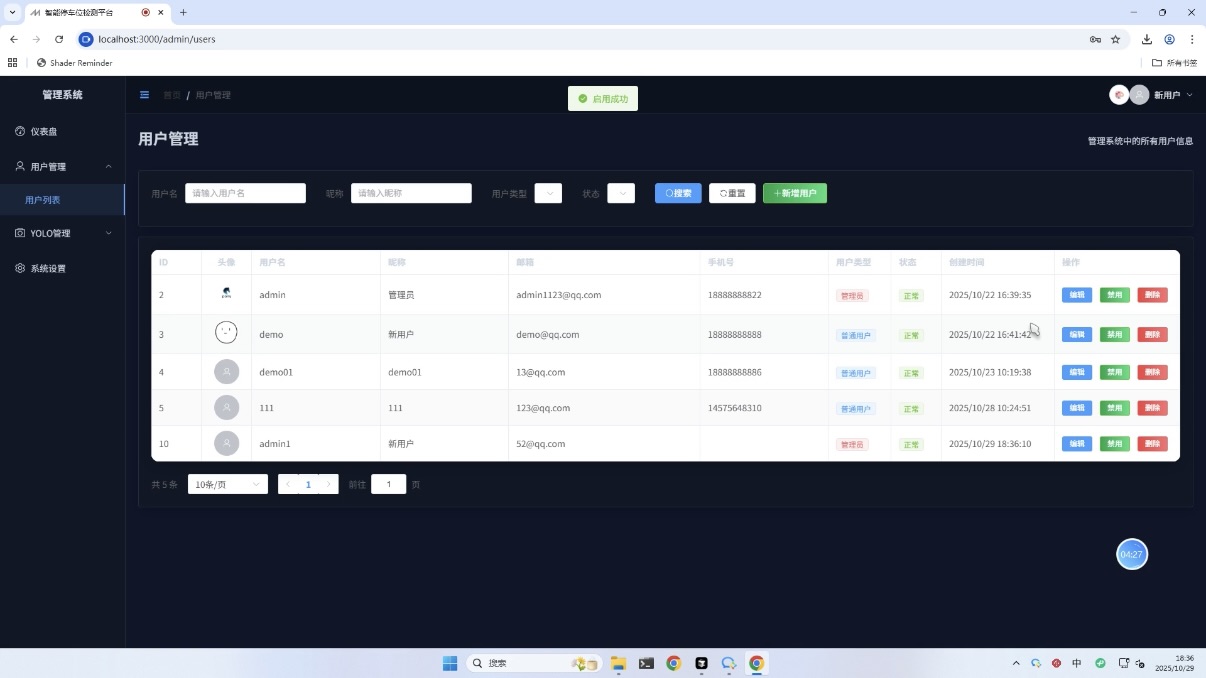

用户管理
- 技术实现：后端通过 Django User 模型扩展用户信息，DRF 提供用户列表、新增、编辑、删除接口，配合权限组件实现管理员对普通用户的全生命周期管理；前端通过 Vue 3 实现用户管理表格，支持角色分配和权限控制。
YOLO 管理（核心模块）

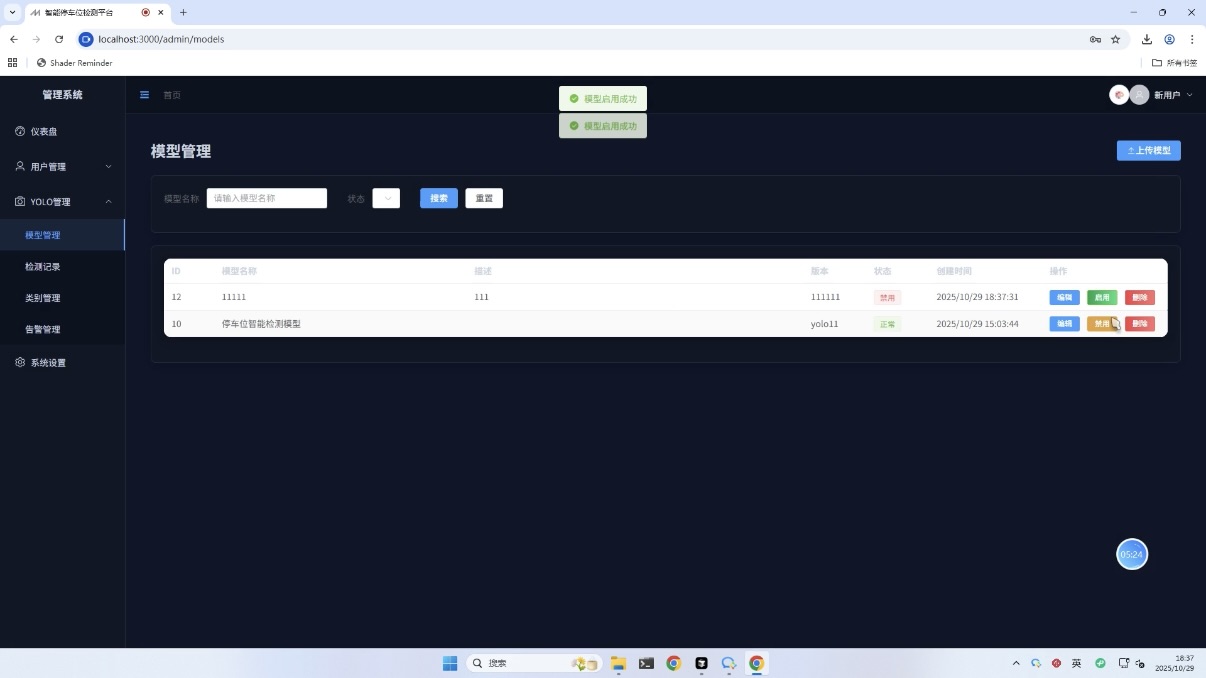

- 模型管理：前端支持 YOLO 模型文件上传，后端通过 DRF 接收文件并存储，结合 Django 配置实现模型的加载与切换，支持模型信息修改（名称、描述、版本）；

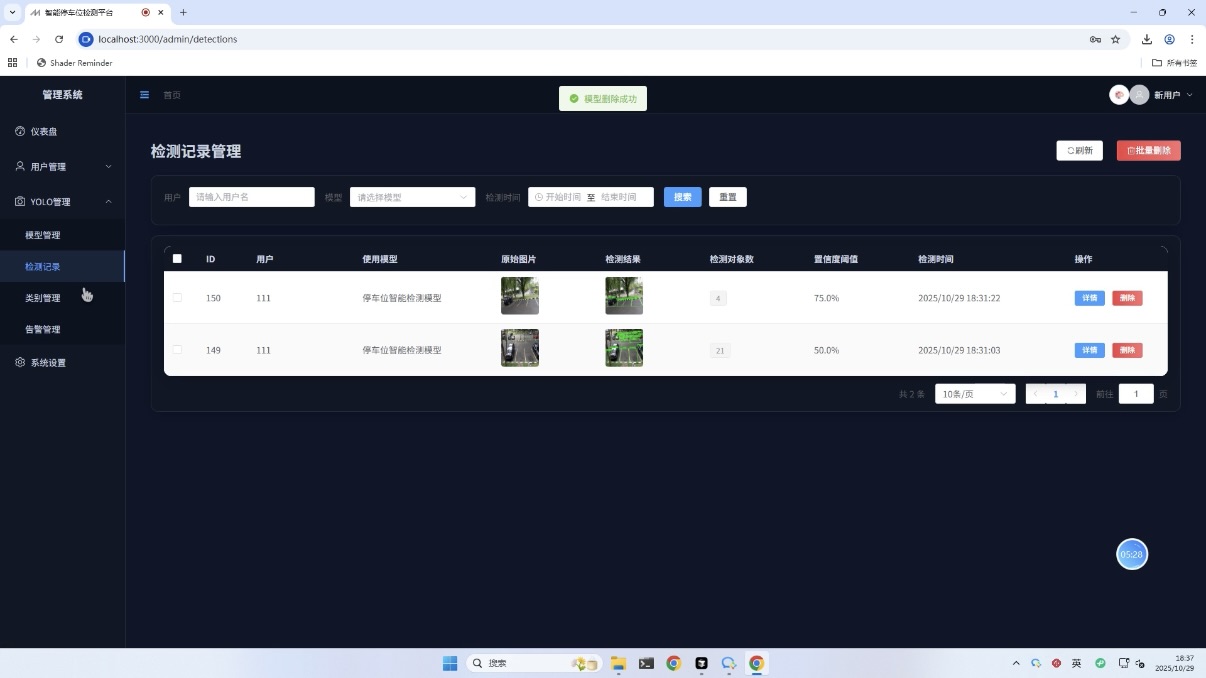

- 检测记录：与用户端检测数据同步，后端通过 DRF 提供管理员视角的全量检测记录查询接口，支持批量导出和删除；

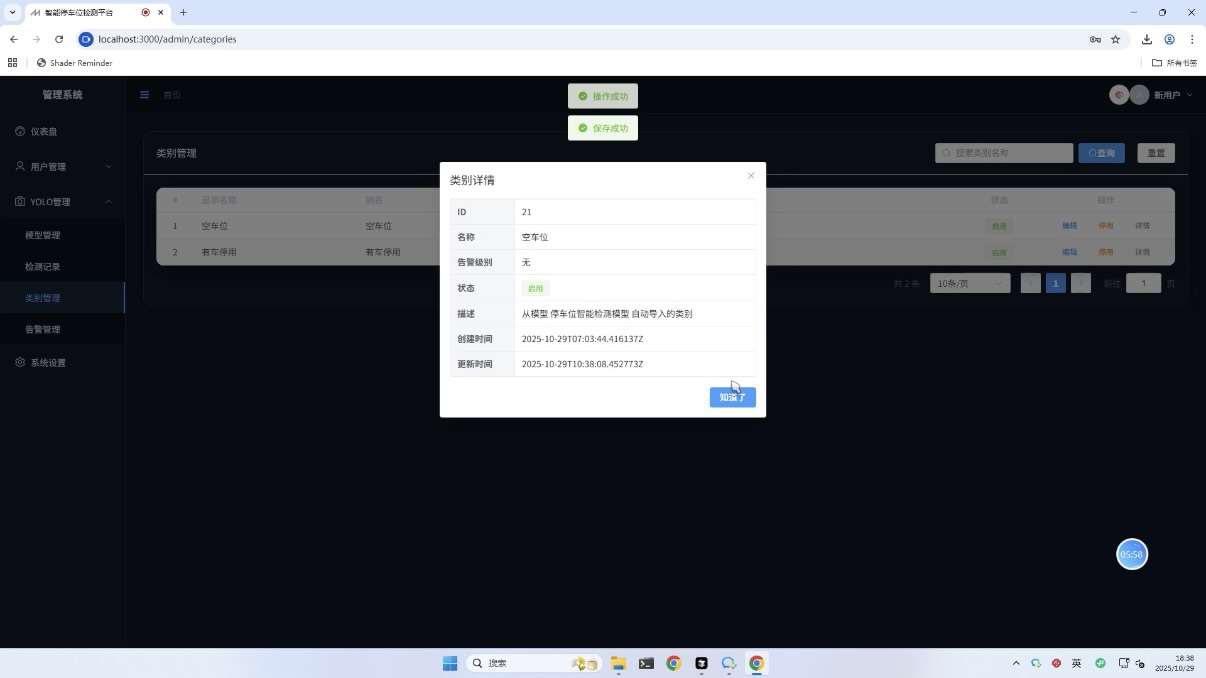

- 类别管理：后端通过 Django 模型定义检测类别，DRF 提供增删改查接口，支持类别启用 / 禁用，前端实时同步类别状态，确保检测时的类别一致性；

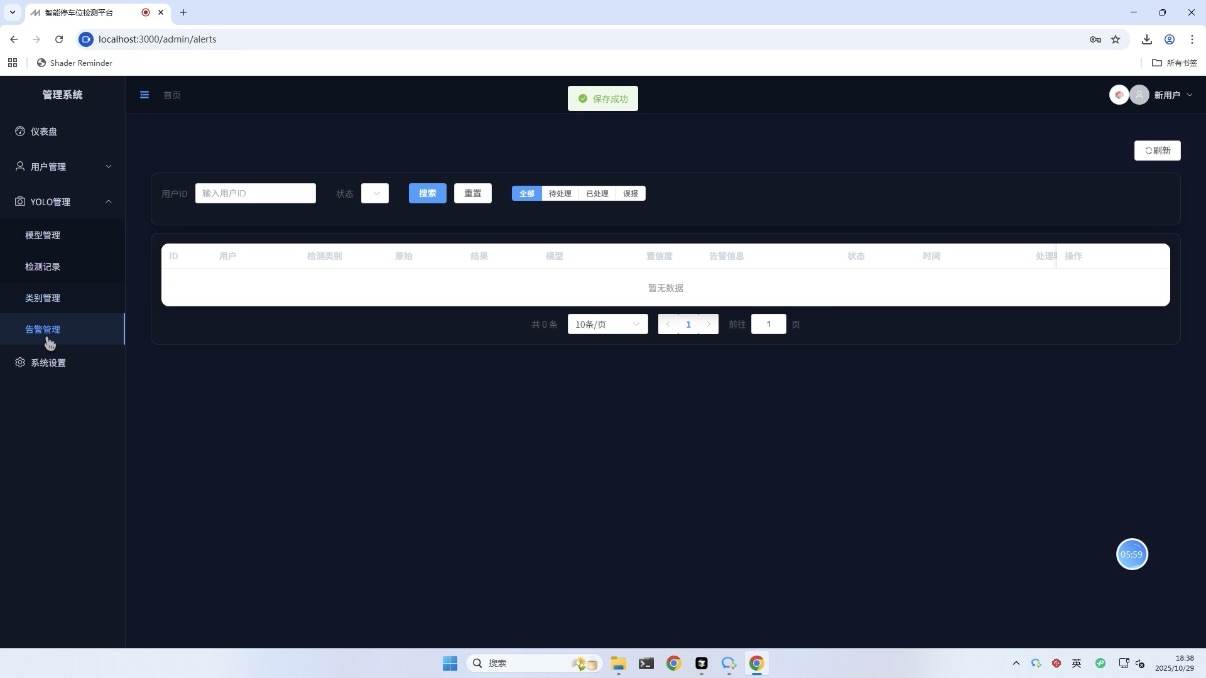

- 告警管理：管理员可查看全量告警数据，支持批量处理、批量删除，后端通过 DRF 提供批量操作接口，基于 Django 事务保证操作的原子性。

四、系统实战价值与技术亮点总结

这套基于 YOLO11 的停车位检测系统，在技术和功能上均具备较高的实战参考价值，尤其适合计算机专业学生作为毕业设计或项目练手案例：

技术栈贴合企业实战：前后端分离架构、Vue 3 + Vite 前端组合、Django + DRF + Channels 后端生态，均为企业常用技术，学习成本低、落地性强；
架构设计规范：分层架构清晰，模块职责明确，便于扩展和维护，可快速适配其他目标检测场景（如车辆检测、行人检测）；
核心技术点全覆盖：涵盖 RESTful API 开发、WebSocket 实时通信、目标检测算法集成、权限控制、数据可视化等多个计算机专业核心知识点；
功能闭环完整：从用户端的检测需求到管理端的系统管控，形成 “检测 - 存储 - 分析 - 告警 - 管控” 的全流程闭环，符合实际业务场景。
