在画原理图之前，一般的做法是先把引脚分类好，然后才开始画原理图。$ b" w3 T( E2 O; t8 {- n

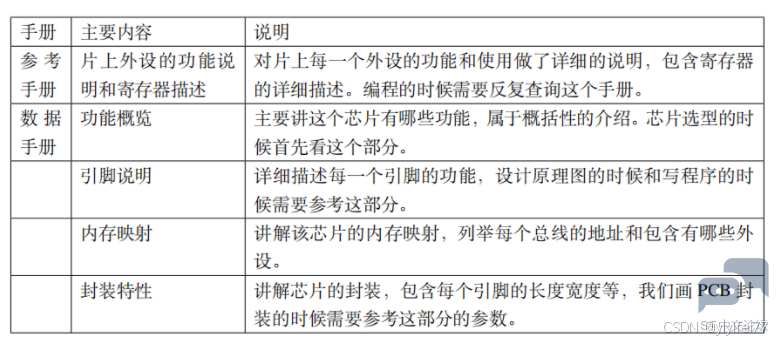

要想根据功能来分配 IO，那就得先知道每个 IO 的功能说明，这个我们可以从官方的数据手册里面找到。在学习的时候，有两个官方资料我们会经常用到，一个是参考手册（英文叫 Referencemanual），另外一个是数据手册（英文叫 Data Sheet）。两者的具体区别见下表。

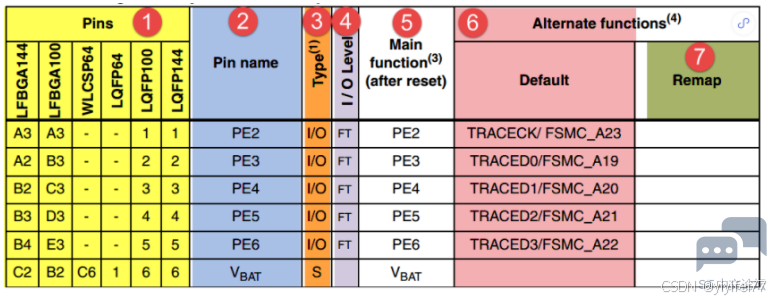

数据手册主要用于芯片选型和设计原理图时参考，参考手册主要用于在编程的时候查阅。在数据手册中，有关引脚定义的部分在 Pinouts and pin description 这个小节中。数据手册中对引脚定义具体定义见下表。

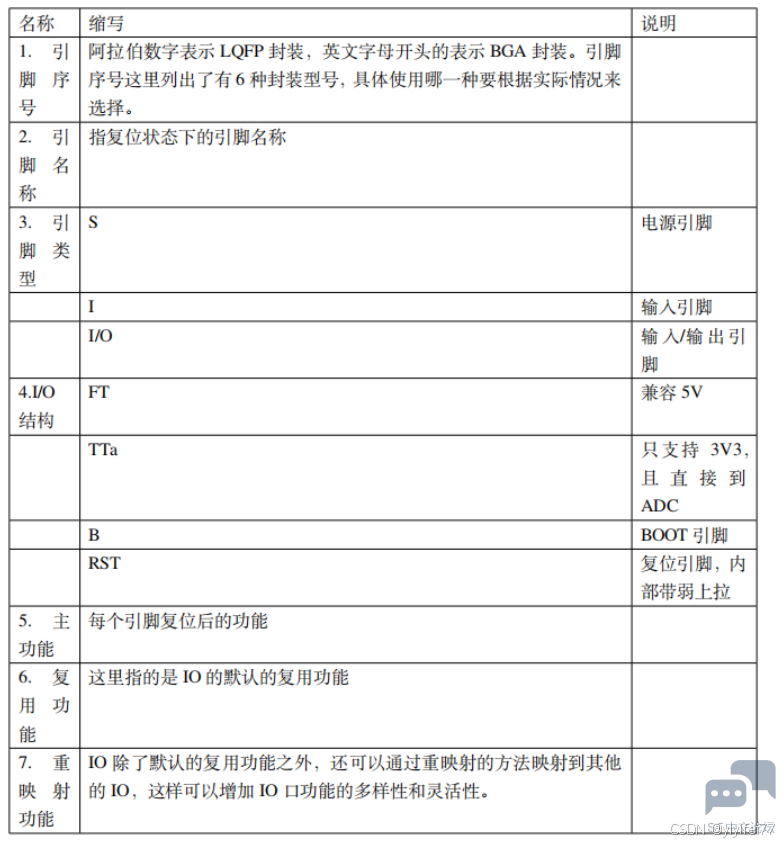

对上表中引脚定义的解读，见下图。

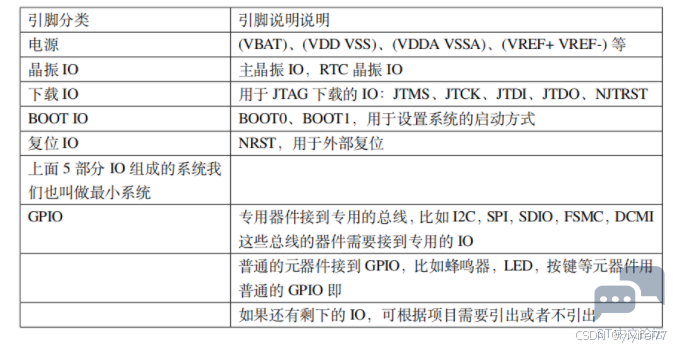

举例，如果MCU 型号是 STM32F103VET6，封装为 LQFP100，我们在数据手册中找到这个封装的引脚定义，然后根据引脚序号，一个一个复制出来，整理成 excel 表，分配好之后就开始画原理图，具体引脚分类见下表。
