前言

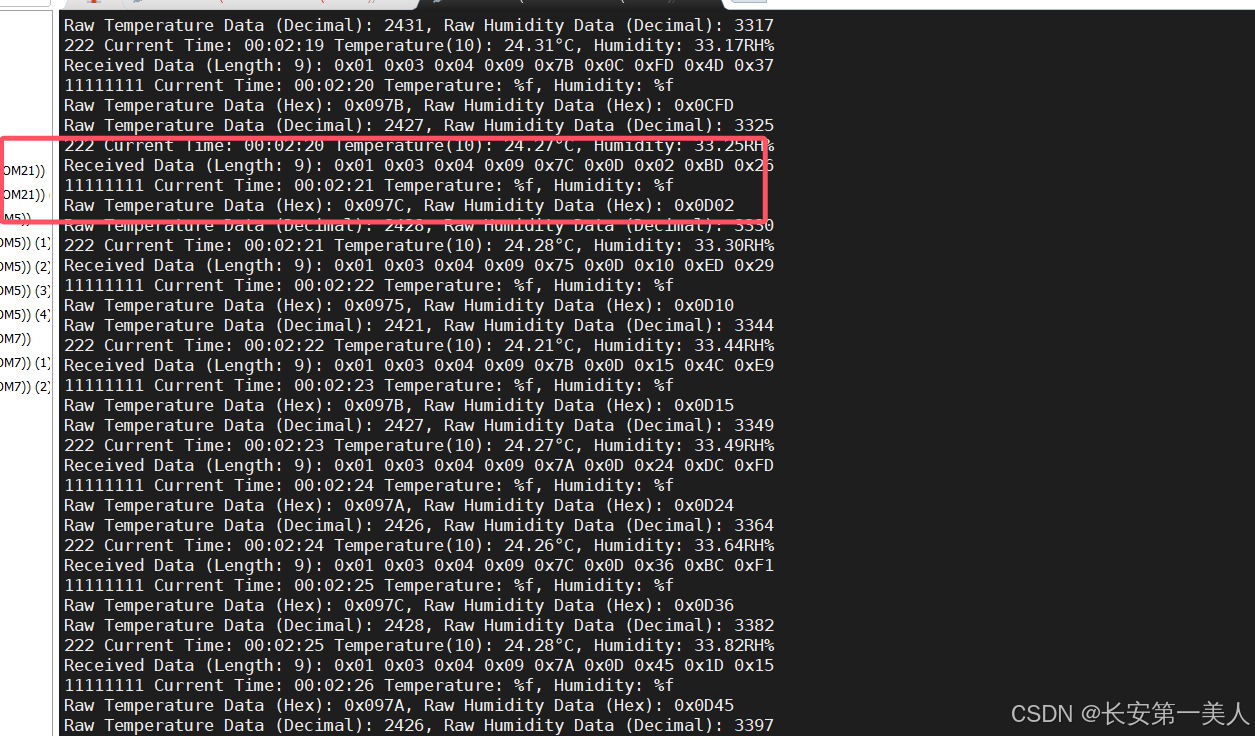

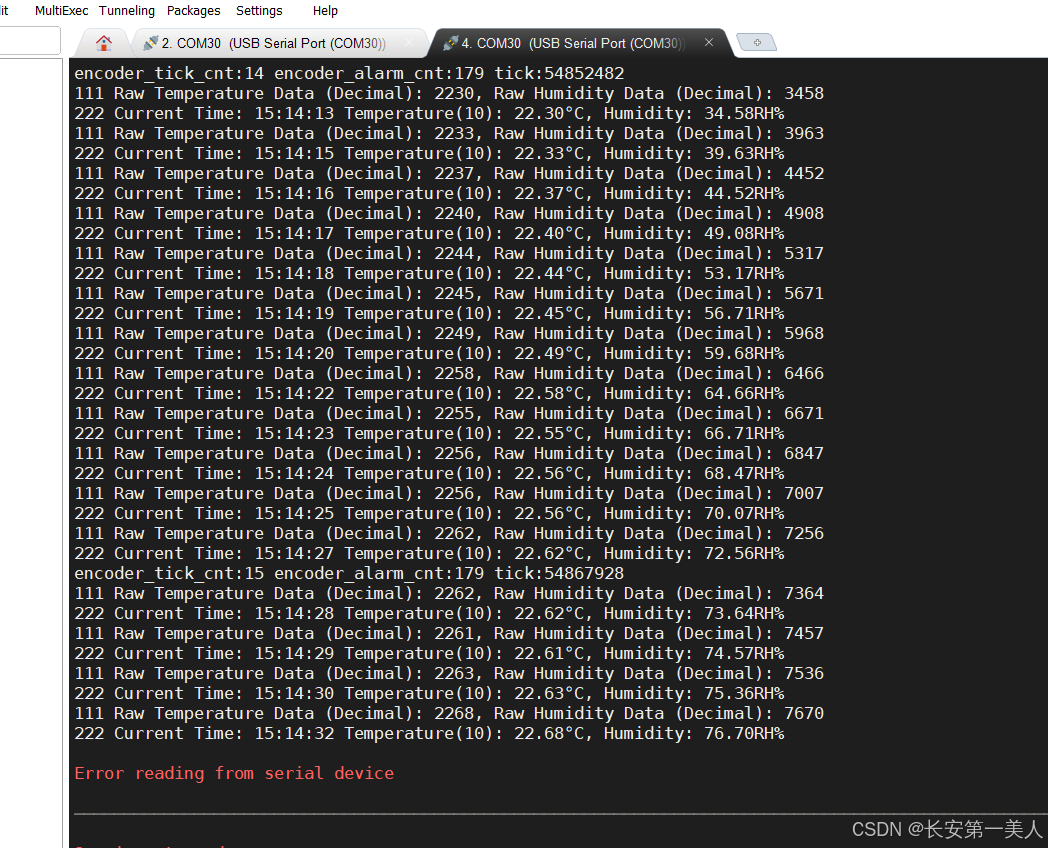

        操作过程中出现了以下2个小问题

一、操作思路

1.发送串口数据

int uart_send_char(rt_uint8_t *data_buffer, rt_uint8_t len)
{
    rt_device_write(serial, 0, data_buffer, len);
}

        获取串口数据，使用rt_sem_take来获取信号量进行保护、在数据收发时对数据进行临界保护，如一个线程负责收数据并解析到结构体，另一个线程负责对解析到结构体的数据进行二次操作，这两个地方都需要进行临界数据保护，防止二次操作结构体时该结构体在另一个线程被不停的改变。

2.收到的数据大于缓冲区需置于0

if(receive_count >= BUFFER_SIZE)
            receive_count = 0;

3.收到数据并将其放到receive_buffer

    uint8_t receive_state = FRAME_HEAD;
        case FRAME_HEAD: //帧头  adress

            if (data == AHEAD_ADDRESS || data == REAR_ADDRESS ||data == WIRELESS_ADDRESS || set_address_flag == 1 || data == TEMP_ADDRESS)
            {
                receive_buffer[receive_count++] = data;
                receive_state = FRAME_CMD;

            }

4.将2个uint8_t的数据转换为一个uint16_t的数据

这在modbus里比较常见
static uint16_t uint16_big_decode(const uint8_t *p_encoded_data)
{
    return ((((uint16_t)((uint8_t *)p_encoded_data)[0]) << 8) |
            (((uint16_t)((uint8_t *)p_encoded_data)[1])));
}

5.根据帧头做判断

receive_buffer[FRAME_HEAD] == WIRELESS_ADDRESS来进行正确数据的处理与接收
case FRAME_CRC16: //CRC-16/MODBUS

            receive_buffer[receive_count++] = data;
            temp_data_length++;

            if (temp_data_length == 2)
            {
                                if(receive_buffer[FRAME_HEAD] == WIRELESS_ADDRESS)
                                {
                  crc16_data_sum = CRC16_MODBUS(receive_buffer, receive_count - 2);
                  crc16_data_rec = uint16_big_decode(&receive_buffer[receive_count - 2]);
                                    if (uint16_big_decode((uint8_t *)&crc16_data_sum) == crc16_data_rec)
                                    {
                                        wireless_charge_recv_process(receive_buffer, receive_count);
                                    }
                                }else if(receive_buffer[FRAME_HEAD] == TEMP_ADDRESS){
                                        crc16_data_sum = CRC16_MODBUS(receive_buffer, receive_count - 2);
                                        crc16_data_rec = uint16_big_decode(&receive_buffer[receive_count - 2]);
                                        if (uint16_big_decode((uint8_t *)&crc16_data_sum) == crc16_data_rec)
                                        {
                                            parse_and_process_data(receive_buffer, receive_count);
                                        }
                                }
                                else

6.代码分析

其中，void wireless_charge_recv_process(rt_uint8_t *recv_buffer,rt_uint8_t receive_count)因为另一个文件的对外接口，将收到的字符复制到一个结构体中rt_memcpy(wc_rb_recv.buffer,recv_buffer,receive_count);该对外接口使用了一个循环缓冲区
if(rt_ringbuffer_put_force(wc_rb,(rt_uint8_t *)&wc_rb_recv,sizeof(struct wc_rb_t)) != sizeof(struct wc_rb_t))
        {
            rt_kprintf("wc_rb_recv send error\n");
        }

7.在入口函数中对环形缓冲区进行数据读取

void wireless_charge_thread_entry(void *parameter)
{
    rt_uint8_t recv_buffer[64] = {0};
    struct wc_rb_t wc_rb_recv = {0};
    struct wc_recv_t wc_recv = {0};
    static int send_cnt = 0;
    wc.charge_opt_mode = NOTHING_OPT;
    while(1)
    {
        rt_memset(&wc_rb_recv,0,sizeof(struct wc_rb_t));
        if(send_cnt++ > 25)
        {
            send_cnt = 0;
            rt_uint16_t data = 0;
            wc_send(WIRELESS_ADDRESS,0x03,VOLTAGE,&data,6);
        }
        if(rt_ringbuffer_get(wc_rb,(rt_uint8_t *)&wc_rb_recv,sizeof(struct wc_rb_t)) == sizeof(struct wc_rb_t))
        {
                rt_memset(wc.wc_buffer,0,sizeof((wc.wc_buffer)));
                rt_memcpy(&wc_recv.buffer,wc_rb_recv.buffer,wc_rb_recv.len);
                wc_recv_process(wc_recv,wc_rb_recv.cmd);
                wc.tick.link_tick = rt_tick_get();
                wc.tick.fault_tick = rt_tick_get();
        }
        wc_exception_handling();
        if(simulate_flag)
        {
            rt_enter_critical();
            rt_memcpy(&wc,&simulate_wc,sizeof(struct wc_t));
            rt_exit_critical();
        }
        rt_thread_delay(10);
    }
}

        从环形缓冲区取出来的数据正确的话就wc_recv_process(wc_recv,wc_rb_recv.cmd);
直接进行数据处理。

二、消息队列rt_mq的应用案例

        在基于 RT-Thread 实时操作系统中，消息队列（Message Queue）是实现任务间通信的常用机制。rt_mq_send 是用于将消息发送到消息队列中的函数。为了创建一个消息队列应用案例，我们需要涉及到消息队列的初始化、发送和接收操作。下面是一个基于 RT-Thread 的简单消息队列应用案例。

1. 引入必要的头文件

#include <rtthread.h>
#include <rthw.h>

2. 定义消息结构体

        在这个例子中，我们定义一个消息结构体 msg，该结构体将用于存储要传递的消息内容。

struct msg {
    int id;
    char content[64];
};

3. 初始化消息队列

        在 RT-Thread 中，消息队列需要进行初始化，使用 rt_mq_init 函数来创建消息队列。rt_mq_init 函数的参数包括消息队列的名称、消息池、每条消息的大小、消息池的总大小以及消息队列的标志位。

#define MSG_QUEUE_SIZE 10 // 消息队列的最大消息数
#define MSG_SIZE sizeof(struct msg) // 每条消息的大小
static struct rt_messagequeue rx_mq; // 消息队列对象
static char msg_pool[MSG_QUEUE_SIZE * MSG_SIZE]; // 消息池
// 初始化消息队列
rt_mq_init(&rx_mq, "rx_mq", msg_pool, MSG_SIZE, sizeof(msg_pool), RT_IPC_FLAG_FIFO);

4. 发送消息

        消息发送使用 rt_mq_send 函数，该函数将消息发送到消息队列中。发送消息时，我们需要指定消息队列、消息内容及消息的大小。

struct msg send_msg; send_msg.id = 1;
strncpy(send_msg.content, "Hello, RT-Thread!", sizeof(send_msg.content));
// 发送消息到队列
rt_mq_send(&rx_mq, &send_msg, sizeof(send_msg));

5. 接收消息

        接收消息使用 rt_mq_recv 函数，该函数从消息队列中获取一条消息。接收操作会阻塞，直到有消息可用为止。

struct msg recv_msg; // 从队列接收消息
rt_mq_recv(&rx_mq, &recv_msg, sizeof(recv_msg), RT_WAITING_FOREVER);
 // 打印接收到的消息
rt_kprintf("Received message: ID = %d, Content = %s\n", recv_msg.id, recv_msg.content);

6. 例子总结

        完整的应用程序代码如下：

#include <rtthread.h>
#include <rthw.h>

struct msg {
    int id;
    char content[64];
};

#define MSG_QUEUE_SIZE  10
#define MSG_SIZE        sizeof(struct msg)

static struct rt_messagequeue rx_mq;
static char msg_pool[MSG_QUEUE_SIZE * MSG_SIZE];

static void message_send_thread(void *parameter)
{
    struct msg send_msg;
    send_msg.id = 1;
    strncpy(send_msg.content, "Hello, RT-Thread!", sizeof(send_msg.content));

    rt_mq_send(&rx_mq, &send_msg, sizeof(send_msg));
    rt_kprintf("Message sent: ID = %d, Content = %s\n", send_msg.id, send_msg.content);
}

static void message_receive_thread(void *parameter)
{
    struct msg recv_msg;

    rt_mq_recv(&rx_mq, &recv_msg, sizeof(recv_msg), RT_WAITING_FOREVER);
    rt_kprintf("Message received: ID = %d, Content = %s\n", recv_msg.id, recv_msg.content);
}

int main(void)
{
    // 初始化消息队列
    rt_mq_init(&rx_mq, "rx_mq", msg_pool, MSG_SIZE, sizeof(msg_pool), RT_IPC_FLAG_FIFO);

    // 创建发送和接收线程
    rt_thread_t send_thread = rt_thread_create("send", message_send_thread, RT_NULL, 1024, 10, 10);
    rt_thread_t recv_thread = rt_thread_create("recv", message_receive_thread, RT_NULL, 1024, 10, 10);

    if (send_thread != RT_NULL) rt_thread_startup(send_thread);
    if (recv_thread != RT_NULL) rt_thread_startup(recv_thread);

    return 0;
}

7. 代码说明

• 消息队列初始化：通过 rt_mq_init 创建一个消息队列，其中 rx_mq 是消息队列对象，msg_pool 是消息池，MSG_SIZE 是每条消息的大小，sizeof(msg_pool) 是整个消息池的大小。
• 发送消息：在 message_send_thread 线程中，我们创建一个消息，并通过 rt_mq_send 发送到队列中。
• 接收消息：在 message_receive_thread 线程中，我们使用 rt_mq_recv 从消息队列中接收消息，并打印接收到的消息。

8. 消息队列的配置参数

  rt_mq_init 函数的参数可以进行配置，如下表所示：

参数	说明
rx_mq	消息队列对象
"rx_mq"	消息队列名称
msg_pool	存储消息的缓冲区
MSG_SIZE	每条消息的大小
sizeof(msg_pool)	消息池的总大小
RT_IPC_FLAG_FIFO	消息队列的调度策略（先进先出）

        通过这种方式，RT-Thread 提供了一个高效、可靠的消息队列机制，使得不同线程或任务间的通信变得简单而高效。

ps：

        在RT-Thread中，rt_ringbuffer_get() 和消息队列（rt_mq_send() 和 rt_mq_recv()）都可以用于任务间的通信和数据传递，但它们的实现方式和适用场景有所不同。下面我将给出一个基于 循环缓冲区（ring buffer） 发送数据的示例，并解释它和消息队列的区别，以及如何选择使用哪一种机制。

三、基于rt_ringbuffer循环缓冲区发送数据

        首先，基于循环缓冲区的方式会使用 rt_ringbuffer_get() 来读取缓冲区中的数据。循环缓冲区适用于高效的生产者消费者模型，其中一个任务（生产者）往缓冲区写数据，而另一个任务（消费者）从缓冲区读取数据。

        假设我们有一个接收数据并处理的任务，通过 rt_ringbuffer_get() 来读取数据，然后对数据进行处理。

1.示例代码

        基于循环缓冲区的发送和接收

#include <rtthread.h>
#include <rtdevice.h>

#define BUFFER_SIZE 64

// 假设有一个环形缓冲区（环形缓冲区可以存储多个结构体）
static rt_ringbuffer_t wc_rb;
static rt_uint8_t buffer[BUFFER_SIZE];

// 数据结构
struct wc_rb_t {
    rt_uint8_t buffer[64];
    rt_uint8_t len;
    rt_uint8_t cmd;
};

// 初始化环形缓冲区
void ringbuffer_init(void)
{
    rt_ringbuffer_init(&wc_rb, buffer, sizeof(buffer));
}

// 发送数据到环形缓冲区
void send_to_ringbuffer(rt_uint8_t *data, rt_uint8_t len)
{
    rt_ringbuffer_put(&wc_rb, data, len);
}

// 接收环形缓冲区的数据
void receive_from_ringbuffer(void)
{
    struct wc_rb_t wc_rb_recv = {0};
    if (rt_ringbuffer_get(&wc_rb, (rt_uint8_t *)&wc_rb_recv, sizeof(struct wc_rb_t)) == sizeof(struct wc_rb_t))
    {
        // 处理接收到的数据
        rt_kprintf("Received data: %s\n", wc_rb_recv.buffer);
        // 进一步处理...
    }
}

void ringbuffer_test_thread_entry(void *parameter)
{
    static int send_cnt = 0;

    while (1)
    {
        // 模拟发送数据
        if (send_cnt++ > 25) {
            send_cnt = 0;
            rt_uint8_t data[] = "Hello, ring buffer!";
            send_to_ringbuffer(data, sizeof(data));
        }

        // 接收数据并处理
        receive_from_ringbuffer();

        // 延时
        rt_thread_delay(10);
    }
}

int main(void)
{
    // 初始化环形缓冲区
    ringbuffer_init();

    // 创建线程
    rt_thread_t tid = rt_thread_create("ringbuf", ringbuffer_test_thread_entry, NULL, 1024, 20, 10);
    if (tid != RT_NULL)
    {
        rt_thread_startup(tid);
    }

    return 0;
}

2.代码说明

1. rt_ringbuffer_t：这是RT-Thread中的环形缓冲区数据结构，用于存储数据。环形缓冲区允许数据的连续写入和读取，特别适用于生产者消费者模型。
2. rt_ringbuffer_get()：用于从环形缓冲区读取数据。如果缓冲区中有足够的数据，它会将数据拷贝到指定的内存区域并返回实际读取的数据大小。
3. send_to_ringbuffer()：将数据写入环形缓冲区。
4. receive_from_ringbuffer()：从环形缓冲区读取数据，并进行处理。

四、环形缓冲区 vs 消息队列

1.环形缓冲区的优点

• 高效性：环形缓冲区具有连续的内存空间，数据的读取和写入操作不需要复杂的内存管理，因此可以在需要高频次通信或实时性要求较高的场合使用。
• 无需锁：由于环形缓冲区是一个循环结构，读取和写入数据的操作相对简单，无需频繁的上下文切换。
• 适用于大批量数据：如果需要频繁传输大块数据而非简单的消息，环形缓冲区通常是一个较好的选择。

2.消息队列的优点

• 传递简单结构的数据：消息队列适合用来传递简短的消息或标志数据（比如一个小结构体或者状态标志），并且它提供了完整的同步机制，适用于任务之间需要传递简单消息的场合。
• 同步机制：消息队列内置了同步机制，消息的发送和接收都能保证任务间的协调，这对于某些需要严格同步的场合非常适用。
• 方便的任务间通信：消息队列能够跨任务传递数据，并且在没有足够空间的情况下可以阻塞发送任务，直到队列有空间为止。

3.选择环形缓冲区还是消息队列？

使用环形缓冲区的场景：

• 高频数据传输：例如流数据、传感器数据、串口数据接收等，数据量大且连续，环形缓冲区可以高效地处理。

• 生产者-消费者模型：例如，一个任务不断将数据写入缓冲区，另一个任务从缓冲区读取数据并处理。

• 对实时性要求高的场合：环形缓冲区通常有较低的延迟，适合需要快速处理的场合。

使用消息队列的场景：

• 传输简单的消息或状态：例如发送一个控制命令、任务之间传递小块数据、通知或标志等。

• 任务间有依赖关系：如果一个任务需要等待另一个任务的通知，消息队列可以很方便地实现同步。

• 较少的数据交互：如果传输的数据量较小，消息队列通常比环形缓冲区更简洁易用。

4.总结

• 环形缓冲区适用于需要频繁、高效传输大量数据的场景，特别是生产者消费者模式。
• 消息队列适用于任务间传递简单消息的场景，且能够提供良好的同步机制。

        选择哪种方式，取决于你的应用场景是偏向高效的数据流处理，还是任务间的控制消息传递。

5.rt_ringbuffer_put() 和 rt_ringbuffer_put_force()

   rt_ringbuffer_put() 和 rt_ringbuffer_put_force() 都是用于将数据写入到 RT-Thread 的环形缓冲区中的函数，它们的使用场景和行为有所不同。理解它们的区别有助于你在不同的场景中选择合适的 API。

5.1rt_ringbuffer_put()

  rt_ringbuffer_put() 是 RT-Thread 环形缓冲区中的常规数据写入函数。它用于将数据放入环形缓冲区，但它会在缓冲区已满时阻塞调用者，直到缓冲区有足够的空间来接收新的数据。这是一个 非强制性 的写入操作。

rt_err_t rt_ringbuffer_put(rt_ringbuffer_t *rb, const rt_uint8_t *data, rt_size_t size);

• rb：环形缓冲区指针。

• data：待写入的数据缓冲区。

• size：数据的大小。

行为：

• 如果环形缓冲区中有足够的空间，它会将数据成功写入。

• 如果环形缓冲区已经满了，它会阻塞，直到有足够的空间写入数据。

使用场景：

• 当你希望等待空余空间时，使用 rt_ringbuffer_put() 是合适的。例如，如果生产者任务写入数据时可以等待消费者任务的处理，直到缓冲区有空间为止。

示例：

rt_ringbuffer_put(&wc_rb, data, len); // 写入数据到环形缓冲区，可能会阻塞

5.2 rt_ringbuffer_put_force()

   rt_ringbuffer_put_force() 是一个强制写入环形缓冲区的操作。它与 rt_ringbuffer_put() 的主要区别在于，即使环形缓冲区满了，它也会强制将数据写入并覆盖掉原有的数据，不会阻塞调用者。

语法：

rt_err_t rt_ringbuffer_put_force(rt_ringbuffer_t *rb, const rt_uint8_t *data, rt_size_t size);

• rb：环形缓冲区指针。

• data：待写入的数据缓冲区。

• size：数据的大小。

行为：

• 如果环形缓冲区没有足够的空间，rt_ringbuffer_put_force() 会覆盖掉缓冲区中的数据，且不阻塞调用者。

• 如果写入成功，返回值是 size，如果失败则返回错误码。

使用场景：

• 当你希望强制写入数据而不被阻塞时，比如环形缓冲区满了也不能停下来，需要丢弃旧数据以便写入新数据。

• 数据丢失容忍：在某些情况下，你可能愿意丢弃缓冲区中旧的数据来为新数据腾出空间，特别是在不关心丢失数据的场合。

示例

if (rt_ringbuffer_put_force(&wc_rb, (rt_uint8_t *)&wc_rb_recv, sizeof(struct wc_rb_t)) != sizeof(struct wc_rb_t)) { rt_kprintf("wc_rb_recv send error\n"); }

        这段代码的作用是：如果强制写入数据到环形缓冲区失败，打印错误信息。这里使用了 rt_ringbuffer_put_force()，意味着即使缓冲区已经满，它也会强制写入数据，并覆盖旧的数据。

5.3 区别总结

特性	rt_ringbuffer_put()	rt_ringbuffer_put_force()
阻塞行为	阻塞，直到有足够空间	不阻塞，覆盖掉旧数据
环形缓冲区满时的处理	等待直到有空间	强制写入，丢弃旧数据
适用场景	当你希望数据生产者可以等待空余空间时	当你希望数据生产者不被阻塞，且允许丢弃旧数据时
返回值	成功返回 size，失败返回错误码	成功返回 size，失败返回错误码

选择哪个？

• 选择 rt_ringbuffer_put()：如果你希望生产者在环形缓冲区已满时等待消费者处理数据，适用于不希望丢失数据的场合。这种方式适合一般的数据传输场景，尤其是在生产者和消费者的速度不一致时，允许生产者等待缓冲区有空闲空间。

  例如：传感器采集的数据，可能需要按顺序处理，丢失数据不可接受，生产者会等待消费者处理。

• 选择 rt_ringbuffer_put_force()：如果你允许丢失旧的数据并且不希望阻塞生产者任务，适用于实时性要求较高的场景，生产者任务不能被阻塞，哪怕需要丢弃旧数据。常用于数据到达频率非常高，但又不一定需要保存所有数据的场合。

  例如：实时视频流或高频率传感器数据，可能只关心最新的数据，而不关心丢失某些旧数据。

总结

  rt_ringbuffer_put() 是默认的缓冲区写入方式，适用于生产者任务可以等待消费者任务处理数据的场合。

  rt_ringbuffer_put_force() 是强制写入的方式，适用于实时性要求较高，不希望阻塞且能容忍丢弃旧数据的场合。
