RTP协议基本分析（RTSP、WebRTC使用）

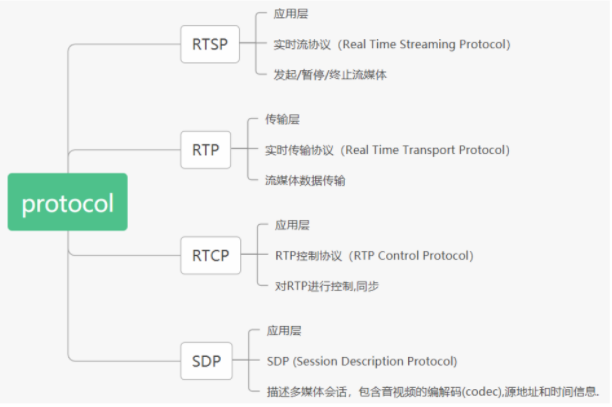

1、介绍

实时流传输协议（RTSP：Real Time Streaming Protocol）是一种网络传输协议，旨在发送低延迟流。 该协议由RealNetworks，Netscape和哥伦比亚大学的专家在1996年开发。它定义了应如何打包流中的数 据以进行传输。

2、RTP

RTP协议原理，负责对流媒体数据进行封包并实现媒体流的实时传输，即它按照RTP数据包格式来封装流媒体数据，并利用与它绑定的协议进行数据包的传输。

RTP可以基于UDP和TCP两种方式传输，两种方式大致是一样的，下面主要都是基于UDP的分析：

RTP在端口号1025到65535之间选择一个未使用的偶数UDP端口号，而在同一次会话中的RTCP则使用下一个基数UDP端口号。

3、格式

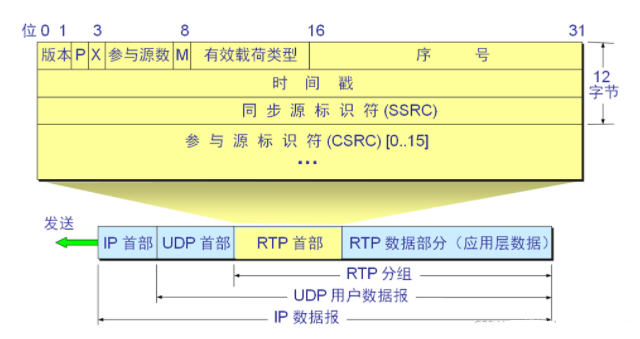

RTP报文由两部分组成：报头和有效载荷。RTP报头格式如下图所示，其中：
​
V：RTP协议的版本号，占2位，当前协议版本号为2。
​
P：填充标志，占1位，如果P=1，则在该报文的尾部填充一个或多个额外的八位组，它们不是有效载荷
的一部分。
​
X：扩展标志，占1位，如果X=1，则在RTP报头后跟有一个扩展报头。
CC：CSRC计数器，占4位，指示CSRC 标识符的个数。
​
M: 标记，占1位，不同的有效载荷有不同的含义，对于视频，标记一帧的结束；对于音频，标记帧的开
始。
​
PT: 有效载荷类型，占7位，用于说明RTP报文中有效载荷的类型，如GSM音频、JPEM图像等。
序列号：占16位，用于标识发送者所发送的RTP报文的序列号，每发送一个报文，序列号增1。接收者
通过序列号来检测报文丢失情况，重新排序报文，恢复数据。
​
时戳(Timestamp)：占32位，时戳反映了该RTP报文的第一个八位组的采样时刻。接收者使用时戳来
计算延迟和延迟抖动，并进行同步控制。
​
同步信源(SSRC)标识符：占32位，用于标识同步信源。该标识符是随机选择的，参加同一视频会议的
两个同步信源不能有相同的SSRC。
​
特约信源(CSRC)标识符：每个CSRC标识符占32位，可以有0～15个。每个CSRC标识了包含在该RTP
报文有效载荷中的所有特约信源。

1 typedef struct _rtp_header_t
2 {
3 uint32_t v:2; /* protocol version */
4 uint32_t p:1; /* padding flag */
5 uint32_t x:1; /* header extension flag */
6 uint32_t cc:4; /* CSRC count */
7 uint32_t m:1; /* marker bit */
8 uint32_t pt:7; /* payload type */
9 uint32_t seq:16; /* sequence number */
10 uint32_t timestamp; /* timestamp */
11 uint32_t ssrc; /* synchronization source */
12 } rtp_header_t;

同步信源：是指产生媒体流的信源，例如麦克风、摄像机、RTP混合器等。它通过RTP报头中的一个32位数

字SSRC标识符来标识，而不依赖于网络地址，接收者将根据SSRC标识符来区分不同的信源，进行RTP报

文的分组。

特约信源：是指当混合器接收到一个或多个同步信源的RTP报文后，经过混合处理产生一个新的组合RTP报

文，并把混合器作为组合RTP报文的SSRC，而将原来所有的SSRC都作为CSRC传送给接收者，使接收者

知道组成组合报文的各个SSRC。
