三、UE如何确定其使用的PHICH资源

     UE如何确定eNodeB使用哪个PHICH资源来回应其上行数据的ACK/NACK呢？

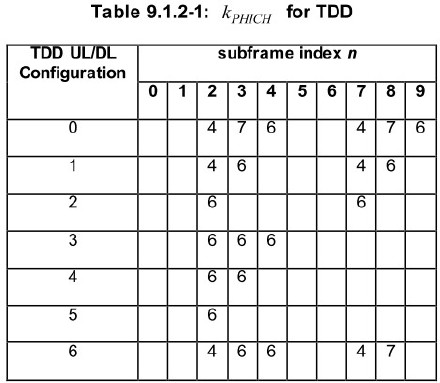

     在时域上，如果UE在子帧n发送PUSCH，则UE会在子帧检测对应的PHICH。对于FDD而言，总是等于4；对于TDD而言，是通过36.213的Table9.1.2-1得到。在子帧绑定（subframebundling）操作中，PHICH资源是与所有绑定在一起的子帧中的最后一个子帧相对应的。

     在确定了在哪个子帧上接收对应的PHICH后，UE需要确定所使用的PHICH资源，即确定二元组。该二元组与DCI0指定的上行资源分配和DMRScyclic shift相关，计算公式如下：

其中，

：DCI0中有一个字段叫Cyclic shift forDM RS and OCC index（见36.212的5.3.3.1.1节），通过该字段查36.213的Table9.1.2-2，就得到对应的 值。当然，此DCI0必须是最新的用于指示对应PHICH相关的TB所在的PUSCH资源的。如果同一TB没有相应的DCI0，并且以下两个条件满足其一， 的值将为0：



·       同一TB的初始PUSCH传输是半静态调度的；

·       同一TB的初始PUSCH传输是通过RAR调度的。



：是用于PHICH调制的spreadingfactor的大小。对于NormalCP，其值为4；对于ExtendedCP，其值为2。（见36.211的6.9.1节）



：如果是PUSCH传输的第一个TB，其值为 ；如果是PUSCH传输的第二个TB，其值为 。其中， 为对应的PUSCH传输在第一个slot的最低PRB索引。





：PHICHgroup的个数，见之前的介绍。



：当TDD的uplink-downlinkconfiguration为0且PUSCH在子帧4或9（对应回应ACK/NACK的下行子帧为0或5，其 ，此时2个不同的上行子帧发送的PUSCH需要在同一个下行子帧回应ACK/NACK）上发送时，其值为1；其它情况下，其值为0。



     还有就是，PHICH与PBCH使用相同的天线端口集合来发送。



四、载波聚合对PHICH的影响

     在载波聚合中，PHICH与对应的上行PUSCH数据传输的ULGrant在同一个下行载波单元（ComponentCarrier，CC）上传输。这样做的原因在于异构网络的部署可能使得一些CC的controlregion受到较高的inter-cell干扰，这时候使用跨承载调度（cross-carrierscheduling）将某些CC的PDCCH（此时对应DCI0）在信道质量较好的其它CC上发送，能提高了PDCCH的解码效率。假如将CC1的DCI0放在CC2的controlregion上发送，可以认为CC2的信道质量较好，这时把CC1的PHICH也放在CC2发送，相应地也能提高PHICH的解码效率。

     因此，当配置了跨承载调度时，一个下行CC可能需要携带多个上行CC的PHICH，从而增加了PHICH冲突的可能性（因为PHICH资源与对应PUSCH传输的起始PRB相关，多个上行CC可能使用相同的起始PRB）。为了降低冲突，可以将在相同下行CC的controlregion上传输的不同上行CC的DMRS的cyclicshift（即）配置成不同的值；与此同时，eNodeB调度器也可以在调度时为不同CC选择起始PRB不同的上行PUSCH资源。
