网络结构

由于要通信的计算机存在差异性，所以会影响通信，需要在设计计 算机⽹络时要屏蔽掉这些差异性。

OSI体系结构

七层模型 ，亦称OSI（Open System Interconnection）。参考模型是国际标准化组织（ISO）制定的一个用于计算机或通信系统间互联的标准体系，一般称为OSI参考模型或七层模型。它是一个七层的、抽象的模型体，不仅包括一系列抽象的术语或概念，也包括具体的协议。

编号

层次

作用

7

应用层

为具体的应⽤提供⼀些协议，⾃定义

6

表示层

数据格式定义、数据转换/加密

5

会话层

建⽴通信进程的逻辑名字与物理名字的关联

4

传输层

差错控制/恢复、流量控制、提供可靠的传输

3

网络层

数据分组、路由选择

2

数据链路层

数据组成可发送、可接收的帧

1

物理层

传输物理信号(0、1)、接⼝、信号形式、速率

TCP/IP体系结构

TCP / IP模型是 协议模型

编号

层次

作用

4

应用层

为具体的应⽤提供⼀些协议，⾃定义

3

传输层

差错控制/恢复、流量控制、提供可靠的传输

2

网络层

数据分组、路由选择

1

网络接口层

数据组成可发送、可接收的帧

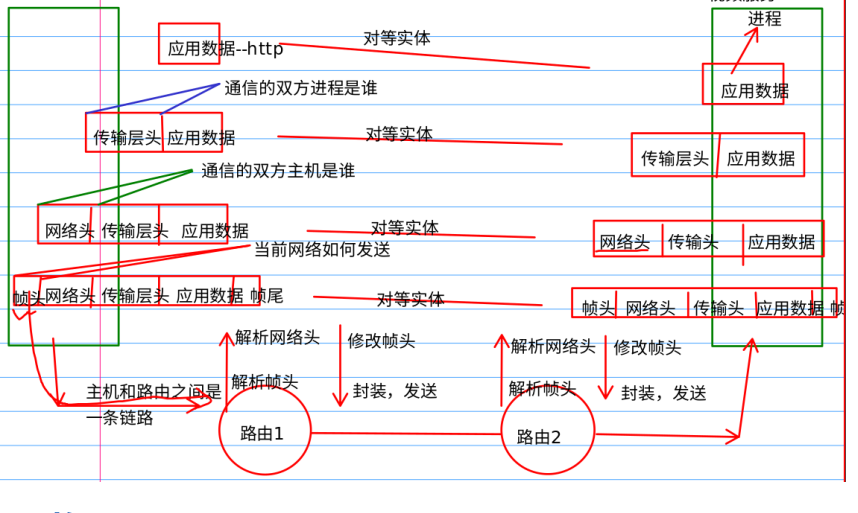

主机通信流程

以用户使用浏览器访问页面为例,你要访问百度查询信息，你的应用（浏览器）就知道你采用的是什么协议（http、https等），知道目标地址（ip、域名），请求内容。接下来有系统通过网络自动完成信息的发送。

物理层

物理层就是传输媒体介质，就是考虑的是怎么样才能在连接的计算 机的传输媒体上进⾏⽐特流的传输 。 物理层为数据链路层屏蔽了各种传输媒介的差异性，使数据链路层 只需要考虑如何完成本层的协议和服务，不⽤考虑传输介质问题 。

物理层协议：发送时，把0、1按照对应物理规定的⽅式物理信号发 送，接收时，根据规定在接收物理信号时转换成0、1。

数据链路层

据链路层在物理层提供的服务的基础上向网络层提供服务，其最基本的服务是将源自物理层来的 数据 可靠地 传输 到 相邻节点 的目标机网络层。 数据链路层定义了在单个链路上如何传输数据。

链路：从⼀个结点到相邻结点的⼀段物理线路，中间没有经过其他 的交换结点

数据链路：是指把实现通信协议的硬件和软件加到链路上，就构成 了数据链路

帧：数据链路层以帧为单位传输和处理数据

数据链路层完成的功能：

  • 封装成帧

  • 差错检测

  • 可靠传输

⽹络层

对于⽹络层的主要任务就是实现⽹络互联，从⽽实现数据包在各⽹ 络之间⽽传输。

主要要解决：

  • ⽹络层寻址问题

  • 路由选择问题

传输层（运输层）

通过⽹络层，实现了主机与主机之间的通信 。在实际⽹络中通信的真正实体是位于两个主机中的进程 。为运⾏在不同主机的应⽤进程提供通信是传输层的任务

传输 层协议也叫做端对端协议

TCP协议

UDP协议

两种协议⽤于不同形式的进程进⾏⽹络通信 使⽤传输层协议，可以在协议内容中填写要通信的双⽅进程是谁

UDP通信

1. ⽆连接，不需要提前把要通信的两个进程关联(连接)起来

2. ⾯向报⽂的传输，应⽤层的数据直接封装在UDP数据保报，既不拆分也不进⾏合并，直接交给⽹络层

3. 不可靠，尽最⼤努⼒到达，不保证数据安全，在使⽤UDP协议时，每次发送都要携带⽬标信息

UDP 常用于以下几个方面：

1.包总量较少的通信（DNS、SNMP等）；

2.视频、音频等多媒体通信（即时通信）；

3.限定于 LAN 等特定网络中的应用通信；

4.广播通信（广播、多播）。

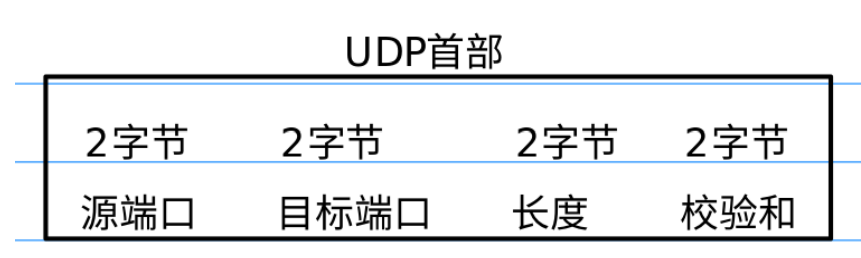

UDP 报文格式

每个 UDP 报文分为 UDP 报头和 UDP 数据区两部分。报头由 4 个 16 位长（2 字节）字段组成，分别说明该报文的源端口、目的端口、报文长度和校验值。

  • 源端口：这个字段占据 UDP 报文头的前 16 位，通常包含发送数据报的应用程序所使用的 UDP 端口。接收端的应用程序利用这个字段的值作为发送响应的目的地址。这个字段是可选的，所以发送端的应用程序不一定会把自己的端口号写入该字段中。如果不写入端口号，则把这个字段设置为 0。这样，接收端的应用程序就不能发送响应了。

  • 目的端口：接收端计算机上 UDP 软件使用的端口，占据 16 位。

  • 长度：该字段占据 16 位，表示 UDP 数据报长度，包含 UDP 报文头和 UDP 数据长度。因为 UDP 报文头长度是 8 个字节，所以这个值最小为 8。

  • 校验值：该字段占据 16 位，可以检验数据在传输过程中是否被损坏。

udp⽹络通信

通信流程

函数

功能

作用

scoket()

创建套接字文件

有⽹络通信协议，能够完成两个应用程序之间的数据传输

bind()

指定(绑定)本地的⽹络信息

通信协议中需要有对应的信息

sendto()

recvfrom()

使⽤协议发送数据 使⽤协议接收数据

收发数据

close()

关闭套接字

断开连接

client
//用UDP协议向其他的主机发送数据
#include <arpa/inet.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <stdio.h>

int main()

    //1、创建套接字,在当前进程中有一个文件描述符代表一套通信协议
    int sockfd;
    sockfd = socket(AF_INET,SOCK_DGRAM,0);

    //2、绑定套接字(把本地网络信息绑定上套接字)
    struct sockaddr_in addr;//结构体变量存储本地信息
    addr.sin_family = AF_INET;
    addr.sin_port = htons(8888);//端口port,发送端口
    addr.sin_addr.s_addr = inet_addr(locahost);//ip地址，32比特

    //3、发送数据
    struct sockaddr_in toaddr;//结构体变量存储接收方的信息
    toaddr.sin_family = AF_INET;
    toaddr.sin_port = htons(9999);//端口port,目标端口
    toaddr.sin_addr.s_addr = inet_addr(locahost);//ip地址，32比特

    char buf[50];
    while(1)
    {
        fgets(buf,50,stdin);//从终端输入数据到buf
        printf("%s",buf);

        if( sendto(sockfd,buf,50,0,(struct sockaddr *)&toaddr,sizeof(toaddr)) < 0)
        {
            printf("ok\n");
        }

    }
}
server
//用UDP协议接收数据
#include <arpa/inet.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <stdio.h>

int main()
{

    //1、创建套接字,在当前进程中有一个文件描述符代表一套通信协议
    int sockfd;
    sockfd = socket(AF_INET,SOCK_DGRAM,0);

    //2、绑定套接字(把本地网络信息绑定上套接字)
    struct sockaddr_in addr;//结构体变量存储本地信息
    addr.sin_family = AF_INET;
    addr.sin_port = htons(9999);//端口port,接收端的端口
    addr.sin_addr.s_addr = inet_addr(locahost);//ip地址，32比特

    bind(sockfd,(struct sockaddr *)&addr,sizeof(addr));

    //3、接收数据
    struct sockaddr_in srcaddr;
    char buf[50];
    while(1)
    {
        //参数4：int flags：标志,0：阻塞接收
        //参数5：struct sockaddr *src_addr：结构体地址，表⽰存储源ip、port(发送⽅)的信息，如果不需要写NULL
        //参数6：socklen_t *addrlen：整数地址，表⽰存储结构体⼤⼩，不需要写NULL
        recvfrom(sockfd,buf,50,0,NULL,NULL);//
        printf("%s",buf);

    }
}

TCP通信

1. TCP是⼀种可靠的传输服务（不会出现传输差错、丢失、 重复等各种现象）

2. 是⾯向连接的服务

3. ⼀个tcp连接只有两个端点，是⼀对⼀通信

4. 是可靠传输 ，拥塞控制、流量控制、超时重传

5. ⾯向字节流的传输⽅式

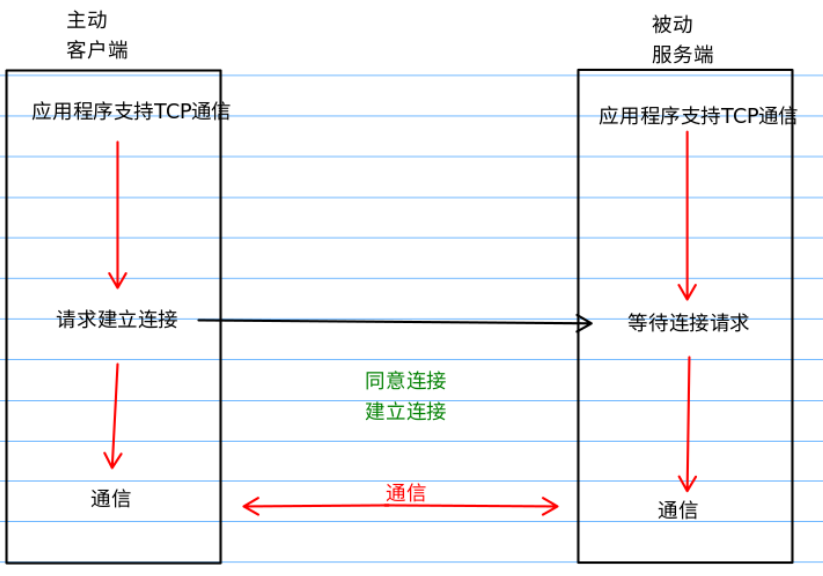

TCP通信流程

TCP是全双工的

TCP通信必须先建⽴连接，只有建⽴了连接之后TCP才能实现可靠传输。所以在进⾏TCP通信时，通信双⽅的操作会有部分区别，应该是⼀个主动去建⽴连接，另⼀个是等待连接请求，然后就建⽴连接进⾏通信，把主动的⼀端叫做客户端，把被动的⼀端叫做服务端(服务器端)

TCP是⼀种⾯向连接，在进⾏通信前连接是与个必不可少的过程，在通信完成后，断开连接也是必不可少的

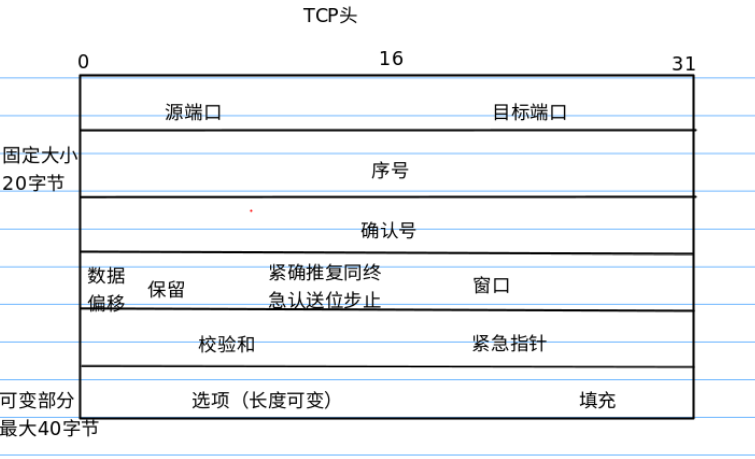

TCP头

16位端口号

告知主机该报文段是来自哪里（源端口Source Port）以及传给哪个上层协议或应用程序（目标端口Destination Port）的。

进行TCP通信时，客户端通常使用系统自动选择的临时端口号，而服务器则使用知名服务端口号（比如DNS协议对应端口53，HTTP协议对应80，这些端口号可在/etc/services文件中找到）。

32位序号

一次TCP通信（从TCP连接建立到断开）过程中某一个传输方向上的字节流的每个字节的编号。

32位确认号（acknowledgement number）

用作对另一方发送来的TCP报文段的响应。其值是收到的TCP报文段的序号值加1。、

4位头部长度（header length）

标识该TCP头部有多少个32bit字（4字节）。因为4位最大能标识15，所以TCP头部最长是60字节。

6位标志位

包含如下几项：

URG标志，表示紧急指针（urgent pointer）是否有效。

ACK标志，表示确认号是否有效。我们称携带ACK标识的TCP报文段为确认报文段。

PSH标志，提示接收端应用程序应该立即从TCP接收缓冲区中读走数据，为接收后续数据腾出空间（如果应用程序不将接收到的数据读走，它们就会一直停留在TCP接收缓冲区中）。

RST标志，表示要求对方重新建立连接。我们称携带RST标志的TCP报文段为复位报文段。

SYN标志，表示请求建立一个连接。我们称携带SYN标志的TCP报文段为同步报文段。

FIN标志，表示通知对方本端要关闭连接了。我们称携带FIN标志的TCP报文段为结束报文段。

16位窗口大小（window size）

是TCP流量控制的一个手段。这里说的窗口，指的是接收通告窗口（Receiver Window，RWND）。它告诉对方本端的TCP接收缓冲区还能容纳多少字节的数据，这样对方就可以控制发送数据的速度。

16位校验和（TCP check sum）

由发送端填充，接收端对TCP报文段执行CRC算法以检验TCP报文段在传输过程中是否损坏。注意，这个校验不仅包括TCP头部，也包括数据部分。这也是TCP可靠传输的一个重要保障。

16位紧急指针（urgent pointer）

是一个正的偏移量。它和序号字段的值相加表示最后一个紧急数据的下一字节的序号。因此，确切地说，这个字段是紧急指针相对当前序号的偏移，不妨称之为紧急偏移。TCP的紧急指针是发送端向接收端发送紧急数据的方法。

TCP头部选项

TCP头部的最后一个选项字段（options）是可变长的可选信息。这部分最多包含40字节，因为TCP头部最长是60字节（其中还包含前面讨论的20字节的固定部分）

tcp通信的三个阶段

1、建⽴连接 2、数据传输通信 3、释放连接

连接解决了以下问题： 1、使TCP通信双⽅都知道对⽅的存在 2、能够协商⼀些参数内容（如：最⼤窗⼝值、时间戳选项等） 3、能够使TCP双⽅对资源数据进⾏分配

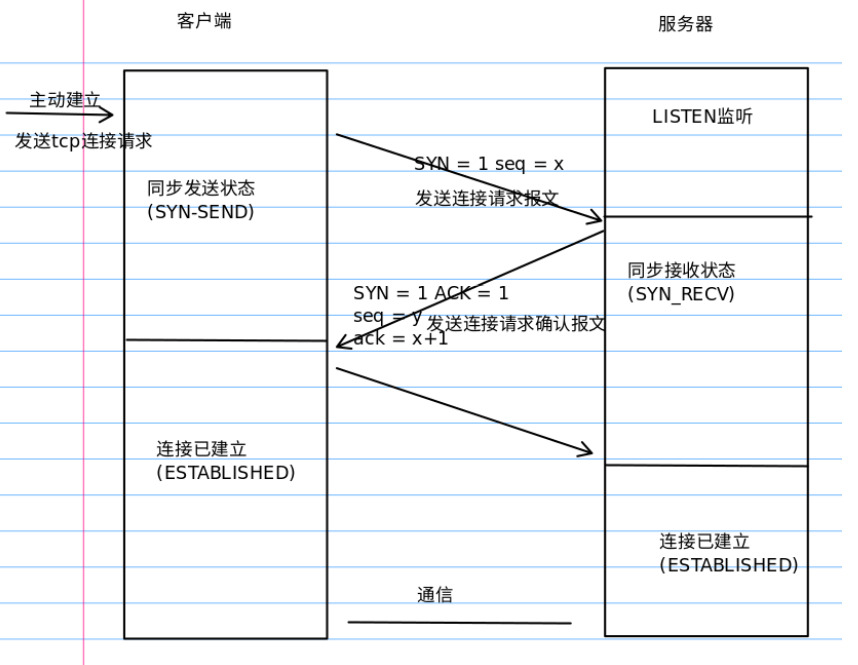

TCP的三次握手

TCP建⽴连接：

建⽴tcp连接的步骤共有三步，叫做三次握⼿

第⼀次握⼿

TCP客户端打算建⽴连接，向服务器发送连接请求报⽂，客户端请 求建⽴连接，客户端进⼊同步发送状态(SYN-SEND) ，在请求报⽂中 把SYN = 1，表⽰这是⼀个请求连接报⽂ ，把序号字段seq = x(x就是⼀个初始值)，作为客户端的初始序号 。

第⼆次握⼿

TCP服务器在受到客户端请求后，如果同意连接，则会向客户端发 送确认请求报⽂，服务器进⼊同步接收状态(SYN_RECV) ，在确认报⽂中 把同步位SYN和确认位ACK设置为1,表明这是⼀个请求确认报⽂ 把序号seq设置⼀个初始值y,作为服务器的初始序号 ，把确认号字段ack = x+1,作为对客户端的确认

第三次握⼿

TCP客户端在收到了服务器的确认信号后，还要向服务器发送⼀个 确认报⽂，并进⼊连接已建⽴(ESTABLISHED) ，发送针对服务器确认的确认报⽂ ，确认位ACK = 1,表⽰这是⼀个确认报⽂ ，序号seq = x+1，第⼀次是x,第⼆次发送x+1 ，确认号ack = y+1,这是对服务器的确认 ，服务器收到，进⼊连接已建⽴(ESTABLISHED)

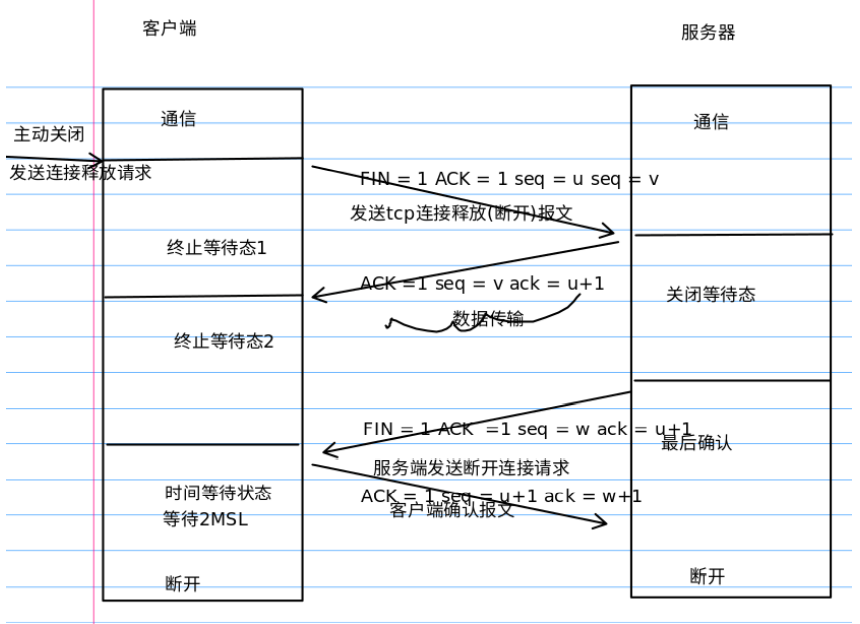

TCP的四次挥手

TCP连接释放：释放连接(关闭)步骤共有四歩，叫做四次挥⼿

第一次挥手

tcp客户端通知主动关闭tcp连接，tcp客户端发送连接释放(断开)报 ⽂，并进⼊终⽌等待态1 状态 ，终⽌位FIN和确认位ACK设置为1，表⽰是⼀个tcp连接释放报⽂， 同时对之前的报⽂做确认 ，序号seq设置为u，等于之前已经传送过去的数据最后⼀个字节序号 +1 ，确认号ack设置为v，等于之前已经收到的数据最后⼀个字节序号 +1

第二次挥手

tcp服务器收到tcp连接断开请求报⽂，会发送⼀个确认报⽂给客户 端，并进⼊关闭等待状态，客户端收到确认会进⼊终⽌等待态2 状 态 ，确认号ACK设置为1,表明是⼀个确认报⽂ ，序号seq = v,就是之前服务器发送的最后⼀个字节+1，与第⼀次挥 ⼿客户端的确认号做匹配 ，确认号ack = u+1 ，继续把当前没有传输完成的数据传输完毕

第三次挥手

tcp服务端给客户端发送连接释放报⽂，并进⼊最后确认状态 ，终⽌位FIN个确认号ACK设置为1,表⽰这是⼀个tcp连接释放，同时 对之前的数据做确认 ，seq序号设置为w，这时服务器在半关闭状态 ，ack确认号设置为u+1,释放的重复确认

第四次挥手

tcp客户端收到连接释放，发送确认报⽂，进⼊时间等待状态 ，确认号ACK = 1,表⽰是⼀个确认报⽂ 序号seq = u+1，表⽰是⼀个释放报⽂ ，确认号ack = w+1,表⽰是⼀个确认

TCP网络通信

client
//这是tcp客户端，要与服务器进行通信(收发数据)，客户端发送，服务器原样返回
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <sys/types.h>
#include <stdio.h>
#include <unistd.h>
#include <arpa/inet.h>

//TCP客户端
int main()
{


    //1、创建套接字-------TCP通信
    int clientfd = socket(AF_INET,SOCK_STREAM,0);//tcp通信套接字
    if(clientfd < 0)
    {
        printf("error\n");
        return -1;
    }

    //2、绑定套接字------在TCP通信套接字上绑定本地网络信息(ip、port)
    //绑定自己的网络信息可以不写，由系统自动完成
    struct sockaddr_in clientaddr;//结构体变量，用于表示本地网络信息，需要加入到bind函数中使用
    clientaddr.sin_family = AF_INET;
    clientaddr.sin_port = htons(10000);
    clientaddr.sin_addr.s_addr = inet_addr(locahost);

    bind(clientfd,(struct sockaddr *)&clientaddr,sizeof(clientaddr));

    //3、请求服务器连接，客户端使用自己的套接字请求与对应的服务器建立连接
    struct sockaddr_in serveraddr;
    serveraddr.sin_family = AF_INET;
    serveraddr.sin_port = htons(9999);
    serveraddr.sin_addr.s_addr = inet_addr(locahost);

    int ret;
    ret = connect(clientfd,(struct sockaddr *)&serveraddr,sizeof(serveraddr));
    if(ret == 0)
    {
        printf("connect ok\n");
    }
    else
    {
        printf("connect error\n");
        return -1;
    }

    //4、通信
    char buf[20];
    while(1)
    {
        //先发送
        fgets(buf,20,stdin);
        send(clientfd,buf,20,0);
        //再接收
        recv(clientfd,buf,20,0);
        printf("client recv data is %s",buf);
    }

    close(clientfd);//把套接字关闭

    return 0;

}
server
//这是tcp服务端，用于和客户端进行通信，接收客户端数据后，直接把接收的数据返回
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <sys/types.h>
#include <stdio.h>
#include <unistd.h>
#include <arpa/inet.h>

//tcp服务端
int main()
{

    //1、创建套接字
    int serverfd = socket(AF_INET,SOCK_STREAM,0);//按照ipv4、tcp创建的套接字

    //2、绑定套接字
    struct sockaddr_in serveraddr;//结构体变量，表示本地网络信息内容
    serveraddr.sin_family = AF_INET;//地址族
    serveraddr.sin_port = htons(9999);//端口port号
    serveraddr.sin_addr.s_addr = inet_addr(locahost);//ip地址

    bind(serverfd,(struct sockaddr *)&serveraddr,sizeof(serveraddr));

    //3、监听套接字，监听服务端自己的网络信息，查看有客户端来进行连接请求
    listen(serverfd,3);//等待队列大小3，自动进行监听
    printf("listen ok\n");

    //4、接收客户端连接请求
    int cfd1 = accept(serverfd,NULL,NULL);//如果有连接再accpet,没有就等待，cfd1就是与对应客户端进行通信的套接字
    printf("accept ok\n");

    //5、通信
    char buf[20];
    while(1)
    {
        recv(cfd1,buf,20,0);//接收客户端的数据
        printf("recv data is %s",buf);
        send(cfd1,buf,20,0);
    }

    close(cfd1);
    close(serverfd);

    return 0;
}
