本文深入探讨了网络接口类型，包括以太网的发展历程、不同速率的以太网标准、POS接口及其在SONET/SDH上的应用。此外，还对比了Ethernet与POS接口的特点，介绍了PPP协议的组成部分及数据封装方式，以及PPPoE会话建立过程。同时，文章涵盖了OSPF协议的运行机制，包括LSA类型、链路状态描述和各种可能的故障场景。

信道：B信道，数据 D信道，控制

双绞线传输距离 200米

光纤技术的提升将以太网从局域网带到广域网

接口的核心要素：带宽、距离、成本、功耗、密度、兼容

以太网接口

以太网由Xerox公司PARC研究中心于1973年5月22日首次提出

以太网类型：10M以太网（标准以太网） 100M（快速以太网） 1000M（千兆以太网） 10G（万兆以太网）

100G（100G以太网）

s-多模 L-单模 E-单模

POS接口

Packet Over SONET/SDH：在SONET/SDH上承载IP包或其他数据包的传输技术

POS将长度可变的数据包直接映射进SONET同步载荷中，使用SONET物理层传输标准，提供了一种高速、可靠、点到点的数据连接。采用光纤进行传输

SONET（Synchronous Optical Network）同步光纤网。北美、日本的传输标准，采用OC-n速率格式

SDH（Synchronous Digital Hierarchy）同步数字系列。欧洲、中国等地区的传输标准，采用STM-n速率模式

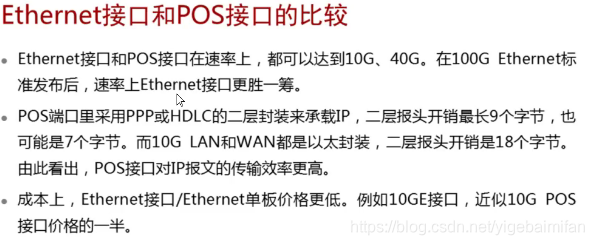

Ethernet接口和POS接口的比较
在这里插入图片描述

PPP的三个组件数据封装方式定义封装多协议数据包的方法

链路控制协议（LCP）定义建立、协商和测试数据链路层连接的方法

网络层控制协议（NCP）包含一组协议，用于对不同的网络层协议进行连接建立和参数协商

二层和三层有校验位但没什么用，现在多用TCP的校验位

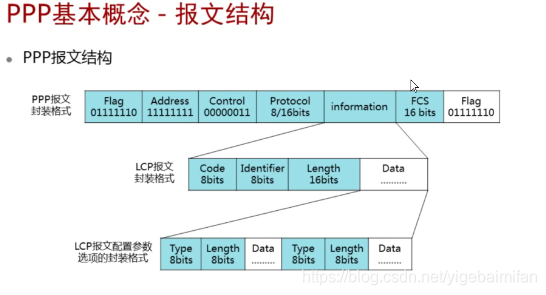

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CUX1V8D2-1594719009032)(C:\Users\Administrator.PC-20181028NBDD\AppData\Roaming\Typora\typora-user-images\image-20200714110510429.png)]$

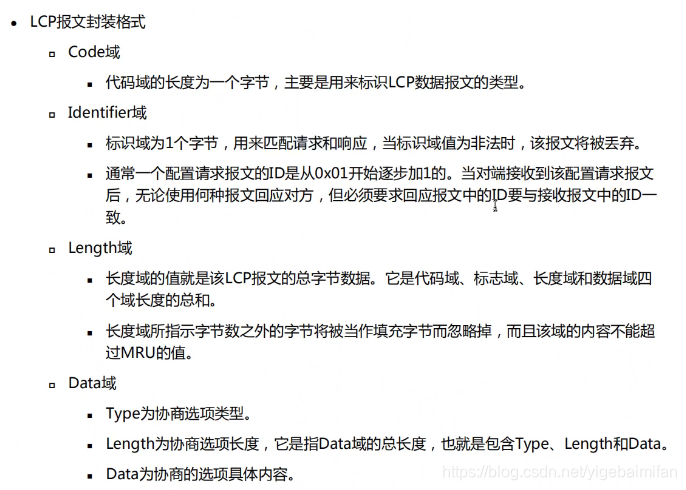

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-t9wgDlPt-1594719009036)(C:\Users\Administrator.PC-20181028NBDD\AppData\Roaming\Typora\typora-user-images\image-20200714110627312.png)]$

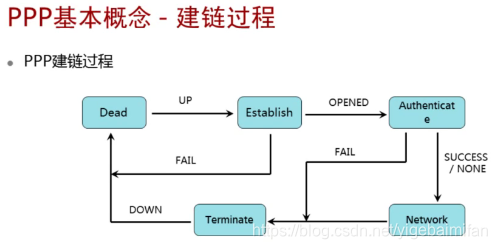

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-f1e8yFV4-1594719009040)(C:\Users\Administrator.PC-20181028NBDD\AppData\Roaming\Typora\typora-user-images\image-20200714110721573.png)]$

PAP认证 - 报文类型

报文类型	功能描述
Authenticate-Request	用于被验证方发送用户名和密码，Data字段包含明文用户名和密码信息
Authenticate-Ack	用于验证方发送验证成功信息，Data字段可以包含文本提示信息
Authenticate-Nak	用于验证方发送验证失败信息，Data字段可以包含文本提示信息

CHAP认证 - 报文类型

报文类型	功能描述
Challenge	用于验证方向被验证方发送Challenge，发起验证过程
Response	用于被验证方向验证方返回用户信息，Data字段包含有返回的用户名以及加密运算之后的密码信息
Success	用于验证方向被验证方发送认证成功信息，Data字段可以包含文本提示信息
Failure	用于验证方向被验证方发送认证失败信息，Data字段可以包含文本提示信息

ip address ppp-negotiate 通过协商拿地址

remote address pool k 通过池子拿地址

Trunk接口分为Eth-Trunk和IP-Trunk两种

Eth-Trunk只能由以太网链路构成

IP-Trunk一般由POS接口构成

在一个IP-Trunk内，可以实现流量负载分担。

逐流负载分担：当报文的源IP地址和目的IP地址都相同时，这些报文从同一个成员链路通过

逐包负载分担：以报文为单位分别从不同的成员链路上发送

IP-Trunk的成员接口只能使用HDLC封装形式。IP-Trunk的原理与Eth-Trunk类似

PPPoE会话建立过程

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mE0ZMMqG-1594719009043)(C:\Users\Administrator.PC-20181028NBDD\AppData\Roaming\Typora\typora-user-images\image-20200714150830602.png)]$

OSPF什么情况会卡住

MTU过不去会卡在exstart、收不到对端卡在exchange、LSA最大装载量卡在loading、router ID一样、区域号不一样、时间不一致、多路里面网段不一致、DR值为0、认证、特殊区域标记、虚链路的邻居两个出接口能否通

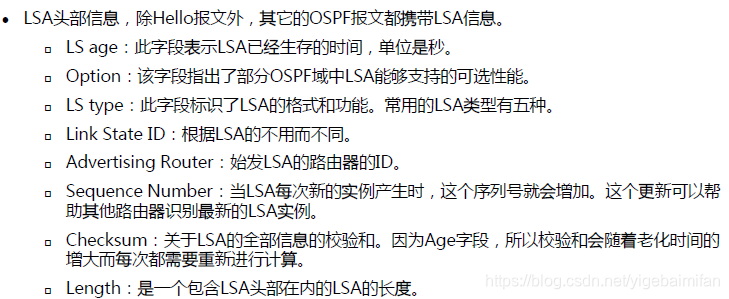

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fHYXb10v-1594719009045)(C:\Users\Administrator.PC-20181028NBDD\AppData\Roaming\Typora\typora-user-images\image-20200714172117970.png)]$

Router-LSA,Router-LSA必须描述始发路由器所有接口或链路
- Link State ID：是指始发路由器的路由器ID
- Flag：
  - V：设置为1时，说明始发路由器是一条或者多条具有完全邻接关系的虚链路的一个端点
  - E：当始发路由器是一个ASBR路由器时，该设置为1
  - B：当始发路由器是一个ABR路由器时，该设置为1
- Number of links：表明一个LSA所描述的路由器链路数量
- Link Type：
  - 值为1表示为点到点网络，常见的PPP链路需要使用点到点网络描述
  - 值为2表示连接一个transit网络，有至少两台路由器的广播型网段或NBMA网段就是一种transit网段
  - 值为3表示连接stubnet网络，一般该网段上不存在邻居关系，如只有一个出口的以太网或回环接口
  - 值为4表示虚链路
- Link ID:
  - Link Type为1时该值表示邻居路由器的路由器ID
  - Link Type为2时该值表示DR路由器的接口的IP地址
  - Link Type为3时该值表示IP网络或子网地址
  - Link Type为4时该值表示邻居路由器的路由器ID
- Link Data:
  - Link Type为1时该值表示和网络相连的始发路由器接口的IP地址
  - Link Type为2时该值表示和网络相连的始发路由器接口的IP地址
  - Link Type为3时该值表示网络的子网掩码
  - Link Type为4时该值表示始发路由器的虚链路接口的IP地址
- ToS，暂不支持
- Metric：是指一条链路或接口的代价

Type为2时该值表示和网络相连的始发路由器接口的IP地址
- Link Type为3时该值表示网络的子网掩码
- Link Type为4时该值表示始发路由器的虚链路接口的IP地址

ToS，暂不支持
Metric：是指一条链路或接口的代价

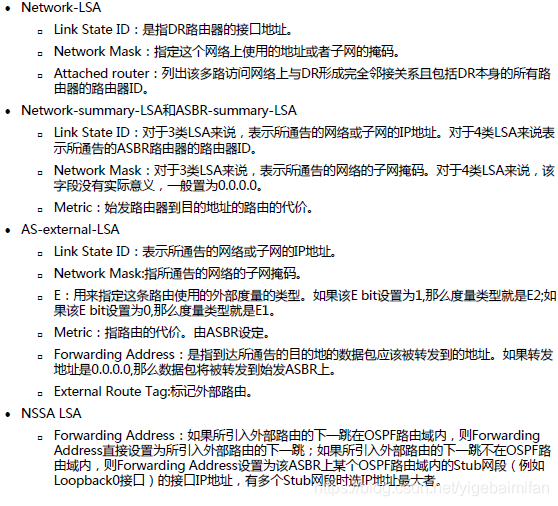

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-In1PprlV-1594719009047)(C:\Users\Administrator.PC-20181028NBDD\AppData\Roaming\Typora\typora-user-images\image-20200714172236546.png)]$
