在main.js文件中全局引入

import echarts from 'echarts'
Vue.prototype.$echarts = echarts

在vue页面中引入div，并完成Echarts的初始化

<div id="myChart" :style="{width: '600px', height: '400px'}"></div>

    initEcharts () {
      this.echart = this.$echarts.init(document.getElementById('myChart'))
    },

最后一步就是填充Echarts数据，完整代码如下

<template>
  <div class="main">
    <div id="myChart" :style="{width: '600px', height: '400px'}"></div>
  </div>
</template>

<script>
export default {
  name: 'EchartsActivity',
  data () {
    return {
      echart: null,
      option: {},
      graphData: [{
        name: '节点1',
        id: 1
      }, {
        name: '节点2',
        id: 2
      }, {
        name: '节点3',
        id: 3
      }, {
        name: '节点4',
        id: 4
      }, {
        name: '节点5',
        id: 5
      }, {
        name: '节点6',
        id: 6
      }],
      graphLinks: [{
        source: '1',
        target: '2'
      }, {
        source: '2',
        target: '3'
      }, {
        source: '2',
        target: '4'
      }, {
        source: '3',
        target: '5'
      }, {
        source: '4',
        target: '6'
      }]
    }
  },
  mounted () {
    this.initEcharts()
    this.setOption()
    this.reFreshEcharts()
  },
  methods: {
    initEcharts () {
      this.echart = this.$echarts.init(document.getElementById('myChart'))
    },
    setOption () {
      let graphOption = {
        title: {
          text: '关系图示例'
        },
        tooltip: {},
        series: [
          {
            type: 'graph',
            layout: 'force',
            data: this.graphData,
            links: this.graphLinks,
            force: {
              repulsion: 500
            },
            lineStyle: {
              opacity: 0.9,
              width: 2,
              curveness: 0
            }
          }
        ]
      }
      this.option = graphOption
    },
    reFreshEcharts () {
      this.$nextTick(() => {
        this.echart.setOption(this.option)
      })
    }
  }
}
</script>

<!-- Add "scoped" attribute to limit CSS to this component only -->
<style scoped>
</style>

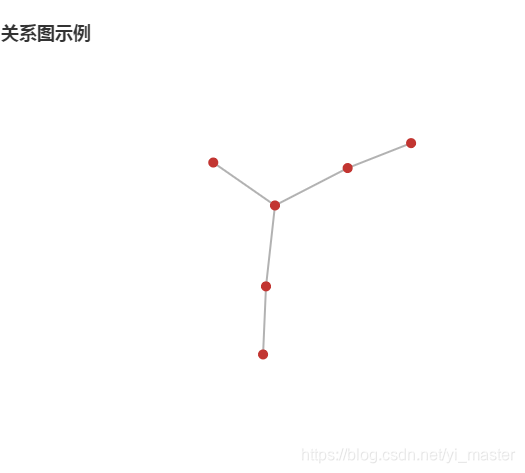

显示效果如下
在这里插入图片描述

2. Echarts 关系图

2.1 关系图如何固定某些节点的位置

在Echarts中，关系图的节点可以携带坐标，也可以不携带坐标；在上面的示例中，我们的节点就是没有固定坐标的。

那没有固定坐标的关系图的节点位置是如何确定的? 其实他是根据力导图算法动态分布的。

那如果我们需要固定某些节点要如何处理尼？

通过查看Echarts配置项可知，关系图的data数据有如下部分属性
在这里插入图片描述
所以我们只要通过设置data的数据fixed属性为true，并且设置对应x和y的坐标即可固定节点位置，完整代码如下

<template>
  <div class="main">
    <div id="myChart" :style="{width: '600px', height: '400px'}"></div>
    <button>关系图</button>
    <button>仪表盘</button>
  </div>
</template>

<script>
export default {
  name: 'EchartsActivity',
  data () {
    return {
      echart: null,
      option: {},
      graphData: [{
        name: '节点1',
        id: 1,
        fixed: true,
        x: 100,
        y: 50
      }, {
        name: '节点2',
        id: 2,
        fixed: true,
        x: 180,
        y: 50
      }, {
        name: '节点3',
        id: 3
      }],
      graphLinks: [{
        source: '1',
        target: '2'
      }, {
        source: '2',
        target: '3'
      }]
    }
  },
  mounted () {
    this.initEcharts()
    this.setOption()
    this.reFreshEcharts()
  },
  methods: {
    initEcharts () {
      this.echart = this.$echarts.init(document.getElementById('myChart'))
    },
    setOption () {
      let graphOption = {
        title: {
          text: '关系图示例'
        },
        tooltip: {},
        series: [
          {
            type: 'graph',
            layout: 'force',
            data: this.graphData,
            links: this.graphLinks,
            force: {
              repulsion: 500
            },
            lineStyle: {
              opacity: 0.9,
              width: 2,
              curveness: 0
            }
          }
        ]
      }
      this.option = graphOption
    },
    reFreshEcharts () {
      this.$nextTick(() => {
        this.echart.setOption(this.option)
      })
    }
  }
}
</script>

<!-- Add "scoped" attribute to limit CSS to this component only -->
<style scoped>
</style>

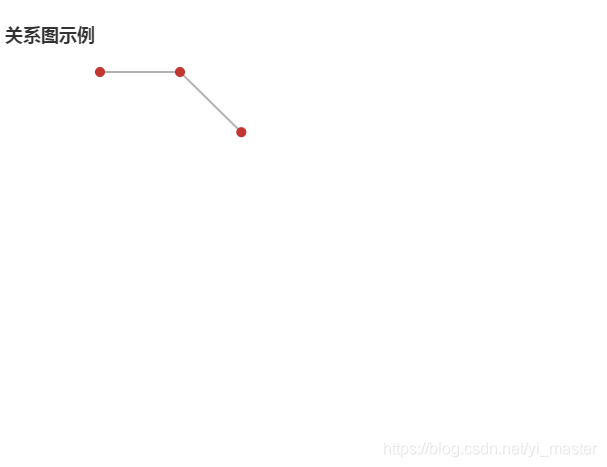

显示效果如下：
在这里插入图片描述
通过上面你的属性设置就完成了关系图固定节点的功能，同时我们也可以知道关系图中坐标系的（0,0）点屏幕左上角

2.2 优化关系图节点过多加载过慢

当关系图中的力导图如果节点过多，在绘制的时候性能比较慢，那我们要如何加快这种渲染速度？

通过上面的代码我们发现，series对象里面的data是组成关系图的重要数据，而series是一个数组对象，所以为了优化过多节点的渲染速度，我们可以为series就像分片数据一样设置多个数据，完整代码如下

<template>
  <div class="main">
    <div id="myChart" :style="{width: '600px', height: '400px'}"></div>
    <button>关系图</button>
    <button>仪表盘</button>
  </div>
</template>

<script>
export default {
  name: 'EchartsActivity',
  data () {
    return {
      echart: null,
      option: {},
      graphData: [{
        name: '节点1',
        id: 1
      }, {
        name: '节点2',
        id: 2
      }, {
        name: '节点3',
        id: 3
      }],
      graphLinks: [{
        source: '1',
        target: '2'
      }, {
        source: '2',
        target: '3'
      }]
    }
  },
  mounted () {
    this.initEcharts()
    this.setOption()
    this.reFreshEcharts()
  },
  methods: {
    initEcharts () {
      this.echart = this.$echarts.init(document.getElementById('myChart'))
    },
    setOption () {
      let graphOption = {
        title: {
          text: '关系图示例'
        },
        tooltip: {},
        series: [
          {
            type: 'graph',
            layout: 'force',
            data: this.graphData,
            links: this.graphLinks,
            force: {
              repulsion: 500
            },
            lineStyle: {
              opacity: 0.9,
              width: 2,
              curveness: 0
            }
          }, {
            type: 'graph',
            layout: 'force',
            data: this.graphData,
            links: this.graphLinks,
            force: {
              repulsion: 500
            },
            lineStyle: {
              opacity: 0.9,
              width: 2,
              curveness: 0
            }
          }, {
            type: 'graph',
            layout: 'force',
            data: this.graphData,
            links: this.graphLinks,
            force: {
              repulsion: 500
            },
            lineStyle: {
              opacity: 0.9,
              width: 2,
              curveness: 0
            }
          }
        ]
      }
      this.option = graphOption
    },
    reFreshEcharts () {
      this.$nextTick(() => {
        this.echart.setOption(this.option)
      })
    }
  }
}
</script>

<!-- Add "scoped" attribute to limit CSS to this component only -->
<style scoped>
</style>

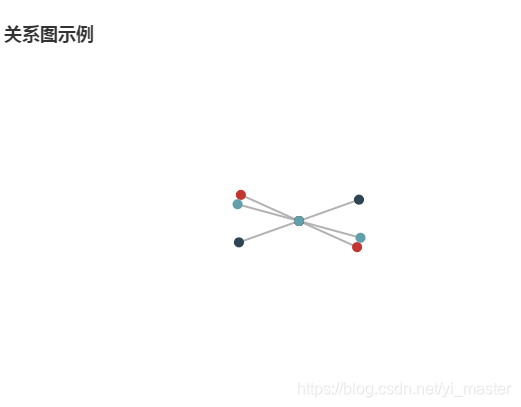

显示效果如下
在这里插入图片描述
补充说明一个在使用关系图常见的异常

Cannot set property 'dataIndex' of undefined

出现这个异常的原因是在你的关系图中出现了重复数据，一般是指id重复
