详解STM32的时钟系统

最新推荐文章于 2024-11-20 18:56:18 发布
最新推荐文章于 2024-11-20 18:56:18 发布
阅读量1k 收藏 2
点赞数 1
文章标签： stm32 操作系统 单片机 嵌入式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/yht123456987/article/details/117411919
版权
本文详细介绍了STM32的时钟系统，包括4个独立时钟源HSI、HSE、LSI、LSE及其应用。内容涵盖USB时钟配置、时钟输出、AHB分频器对外设时钟的分配以及APB1和APB2的外设时钟。同时，阐述了时钟监视系统CSS如何确保在HSE失效时切换到HSI保持系统运行。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

STM32的时钟树



    时钟信号推动单片机内各个部分执行相应的指令，时钟就像人的心跳一样。

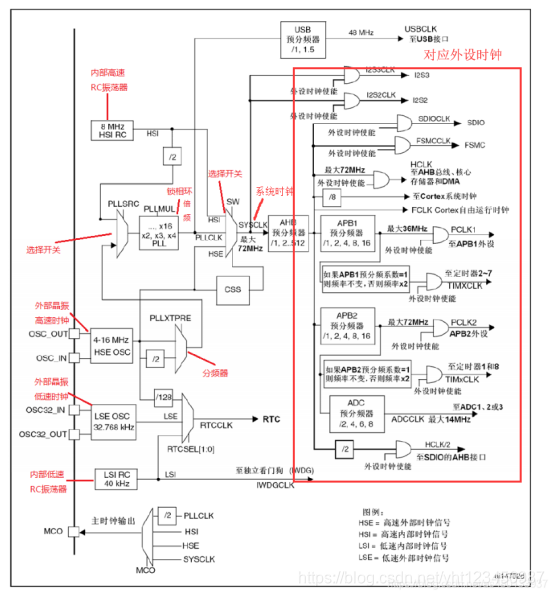

    STM32本身十分复杂，外设非常多，任何外设都需要时钟才能启动，但并不是所有的外设都需要系统时钟那么高的频率，如果都用高速时钟势必造成浪费。同一个电路，时钟越快功耗越大、抗电磁干扰能力越弱。复杂的MCU采用多时钟源的方法来解决这些问题。如下图，是STM32的时钟系统框图。



    如上图左边的部分，看到STM32有4个独立时钟源，HSI、HSE、LSI、LSE。



HSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高。



HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。



LSI是低速内部时钟，RC振
