51单片机汇编语言利用定时器中断方式实现长短按键的检测

前面已经学习了单个按键的检测,今天我们来学学单个按键长按和短按的检测。利用一个按键实现数字增减操作。短按一次数码管数值加一,长按一次数码管数据减一。

一、长短按键的检测原理:

当检测到有按键按下时,启动定时器T0开始定时,置位按键按下标志位为1,设置定时器每10ms中断一次,在中断服务程序中让计数器R5的值加1。等待按键弹起,关掉定时器,清除按键按下标志位。然后根据R5的值乘以10ms得到按键按下去持续的时间,再用该时间和设定的阀值时间进行比较,如果小于阀值时间则判定为短按,否则为长按键。阀值可以更改,一般大于300ms认为是长按键,所以本实验设置阀值为300ms,当R5的值大于等于30时,就认为是长按键。

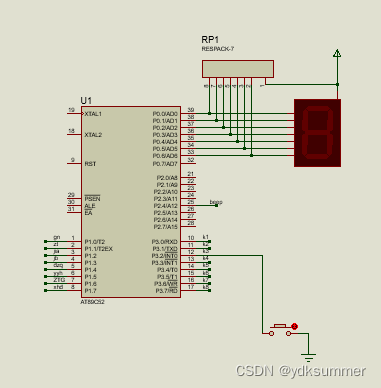

二、实验原理图

三、程序代码

 /*********************************/
/*程序功能:主要用在按键较少的情况
该程序可以实现一个按键两种功能,短按一次
数码管数值加一,长按一次数码管数据减一
实现一个按键控制数据的增减
/*********************************/

keyold bit 20h.0  ;保存按键值
key bit p3.2      ;按键输入
LED bit p1.4	  ;P1.4接LED
FMQ bit p2.4	  ;蜂鸣器
DUAN equ P0       ;P0段码(共阳极)
WEI  bit P2.0     ;位选端
org 0000h
ajmp main
org 000bh
   						;定时10ms
    MOV TL0,#000H		;设置定时初值
	MOV TH0,#0DCH		;设置定时初值
	inc r5
	reti
main:
    ORL TMOD,#01H		;设置定时器模式
	MOV TL0,#000H		;设置定时初值
	MOV TH0,#0DC
<think>我们参考引用[1][2][3][4]的内容,特别是引用[3]中详细描述了使用定时器中断检测长短按键汇编语言实现方法。根据用户需求,我们将使用汇编语言实现通过定时器检测按键的功能。关键点:1.初始化定时器(例如T0),设置定时中断(如每10ms中断一次)。2.当有按键按下时,启动定时器,并设置一个标志位(如F0)表示按键已按下,同时初始化一个计数器(如R5)用于计时。3.在定时器中断服务程序中,计数器加1(记录经过的10ms次数)。4.当按键弹起时,关闭定时器,清除按键按下标志位,然后根据计数器的值判断按键短按还是按(例如,计数器值>=30时为按,因为30*10ms=300ms)。5.按键消抖:在检测按键按下和弹起时,需要进行消抖处理(如延时一段时间再检测)。下面我们用汇编语言(针对51单片机实现这一功能。假设按键连接在P3.1引脚。步骤:1.定义变量和标志位(这里我们使用位地址区的标志位,例如20H.0作为按键按下标志)。2.主程序:初始化定时器,并循环检测按键状态。3.定时器中断服务程序:在中断中增加计数器。4.按键检测:当检测按键按下时,启动定时器并设置标志位;当按键弹起时,关闭定时器并根据计数器值判断长短按。注意:汇编语言中,我们使用定时器0,模式1(16位定时模式),每10ms中断一次(假设晶振为12MHz,则一个机器周期为1us,定时10ms需要10000个机器周期,因此定时器初值为65536-10000=55536=D8F0H)。具体代码实现如下:</think>### 汇编语言实现定时器检测按键方法 #### 一、硬件连接与初始化 1. **按键连接**:按键一端接地,另一端连接单片机I/O口(如P3.1) 2. **定时器初始化**: - 使用定时器0,模式1(16位定时模式) - 晶振12MHz时,10ms中断需设置初值: $$TH0 = (65536 - 10000)/256 = 0xD8$$ $$TL0 = (65536 - 10000)\%256 = 0xF0$$ - 启用定时器中断(ET0)和总中断(EA) ```assembly ORG 0000H LJMP MAIN ORG 000BH ; T0中断入口 LJMP T0_ISR MAIN: MOV TMOD, #01H ; T0模式1 MOV TH0, #0D8H ; 10ms初值高8位 MOV TL0, #0F0H ; 10ms初值低8位 SETB ET0 ; 允许T0中断 SETB EA ; 开总中断 CLR F0 ; 清除按键标志位 MOV R5, #00H ; 计数器清零 ``` #### 二、按键检测逻辑 1. **主循环检测按键按下**: ```assembly LOOP: JB P3.1, NO_PRESS ; 检测按键是否按下 LCALL DELAY_10MS ; 消抖处理 JB P3.1, NO_PRESS SETB F0 ; 设置按键按下标志 SETB TR0 ; 启动定时器 JNB P3.1, $ ; 等待按键释放 NO_PRESS: SJMP LOOP ``` #### 三、中断服务程序 ```assembly T0_ISR: CLR TR0 ; 暂停定时器 MOV TH0, #0D8H ; 重装初值 MOV TL0, #0F0H INC R5 ; 计数器+1(每10ms加1) SETB TR0 ; 重启定时器 RETI ``` #### 四、按键释放处理 ```assembly KEY_RELEASE: CLR TR0 ; 停止定时器 CLR F0 ; 清除按键标志 MOV A, R5 CJNE A, #30, SHORT_PRESS ; 与阈值比较(30=300ms) LONG_PRESS: ; 按处理 ; 按执行代码 SJMP KEY_END SHORT_PRESS: ; 短按处理 ; 短按执行代码 KEY_END: MOV R5, #00H ; 计数器清零 RET ``` #### 五、关键参数说明 1. **消抖处理**:检测按键后延时10ms再确认 2. **按阈值**:R5≥30时为按(30×10ms=300ms) 3. **中断周期**:每10ms中断一次保证计时精度 4. **资源占用**:仅使用T0和R5寄存器,内存占用小 > **实现要点**: > 1. 按键按下时启动定时器并开始计数 > 2. 按键释放后根据计数值判断长短按 > 3. 通过中断保证计时不受主程序阻塞影响[^3] --- ### 相关问题 1. 如何调整检测的阈值时间? 2. 定时器中断周期设置不当会导致什么问题? 3. 如何在汇编实现多个按键长短检测? 4. 按键消抖为什么必须在主程序和中断中双重处理? [^1]: 51单片机矩阵键盘检测硬件基础与汇编实现 [^2]: C51定时器检测按键长短按的C语言实现 [^3]: 汇编语言利用定时器中断实现长短按键检测的核心原理 [^4]: 定时器波特率设置与移位时钟计算
