AIR724UG模块状态机、上电初始化和TCPIP流程

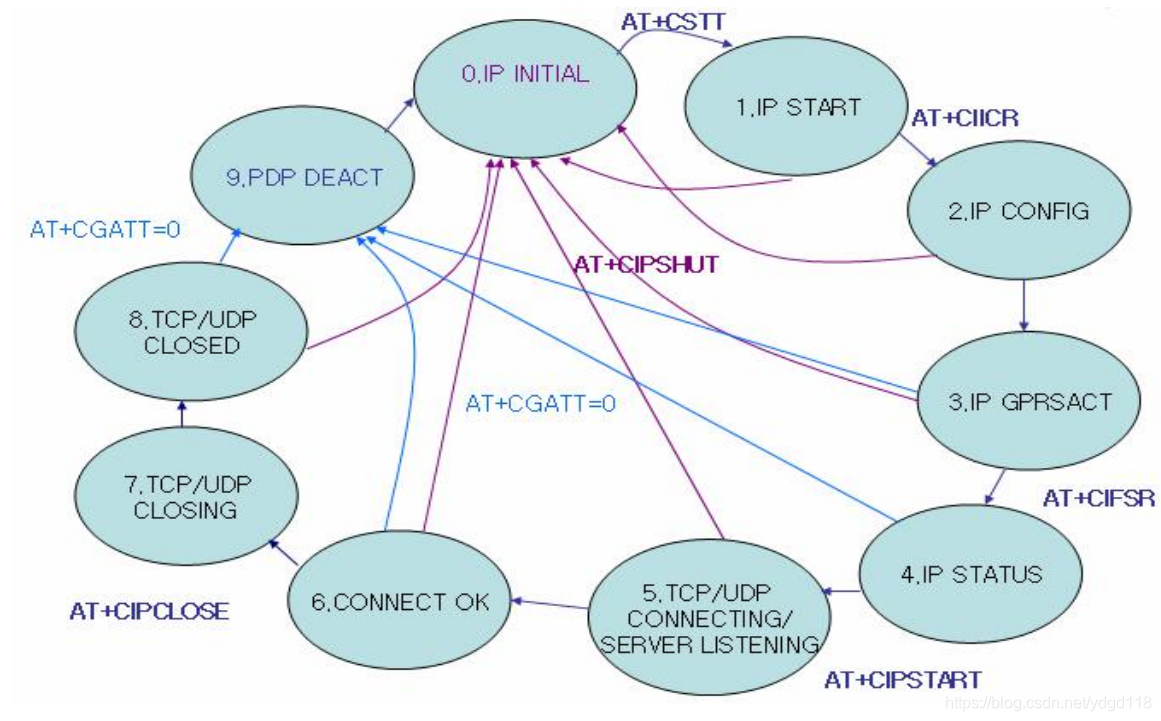

1.单连接时的状态机

关于单连接状态机的几点说明：

• 输入 AT+CIICR，会马上进入 IP CONFIG 状态，当返回 OK 后，会进入到 IP GPRSACT 状态；
• 输入 AT+CIPSTART 后，会立马进入 IP/UDP CONNECTING 状态，如果后续模块上报 CONNECT OK 这个 URC， 表明连接服务器成功，此时进入 CONNECT OK 状态；
• 输入 AT+CIPCLOSE 后，立马进入 TCP/UDP CLOSING 状态，此时如果模块上报 CLOSE OK，则表明关闭与服务 器的连接成功，此时模块进入 TCP/UDP CLOSED 状态；
• 如果模块上报+PDP DEACT 这个 URC，则标志着模块释放 PDP 上下文，并进入了 PDP DEACT 状态；
• 在 IP GPRSACT，IP STATUS，CONNECT OK 以及 TCP/UDP CLOSED 状态下，输入 AT+CGATT=0，则也可以使模 块释放上下文，进入 PDP DEACT 状态；
• 模块进入 PDP DEACT 状态，仍需要输入 AT+CIPSHUT，进入 IP INITIAL 状态；
• 模块在各个状态下均可以输入 AT+CIPSHUT，进入 IP INITIAL 状态。

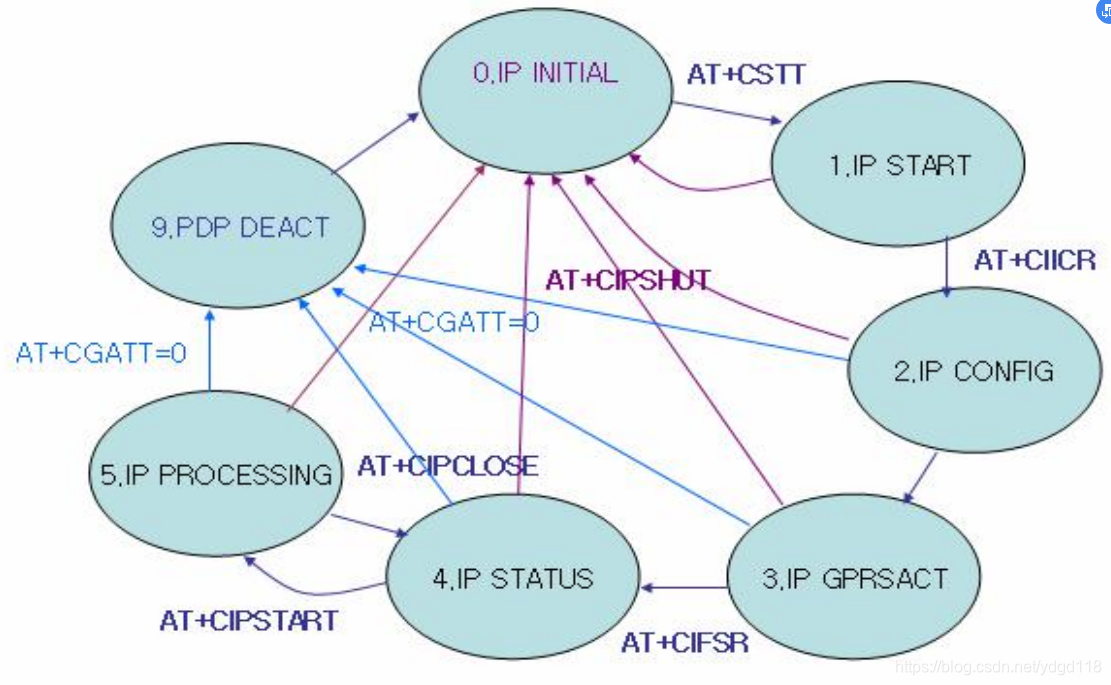

2.多连接时的状态机

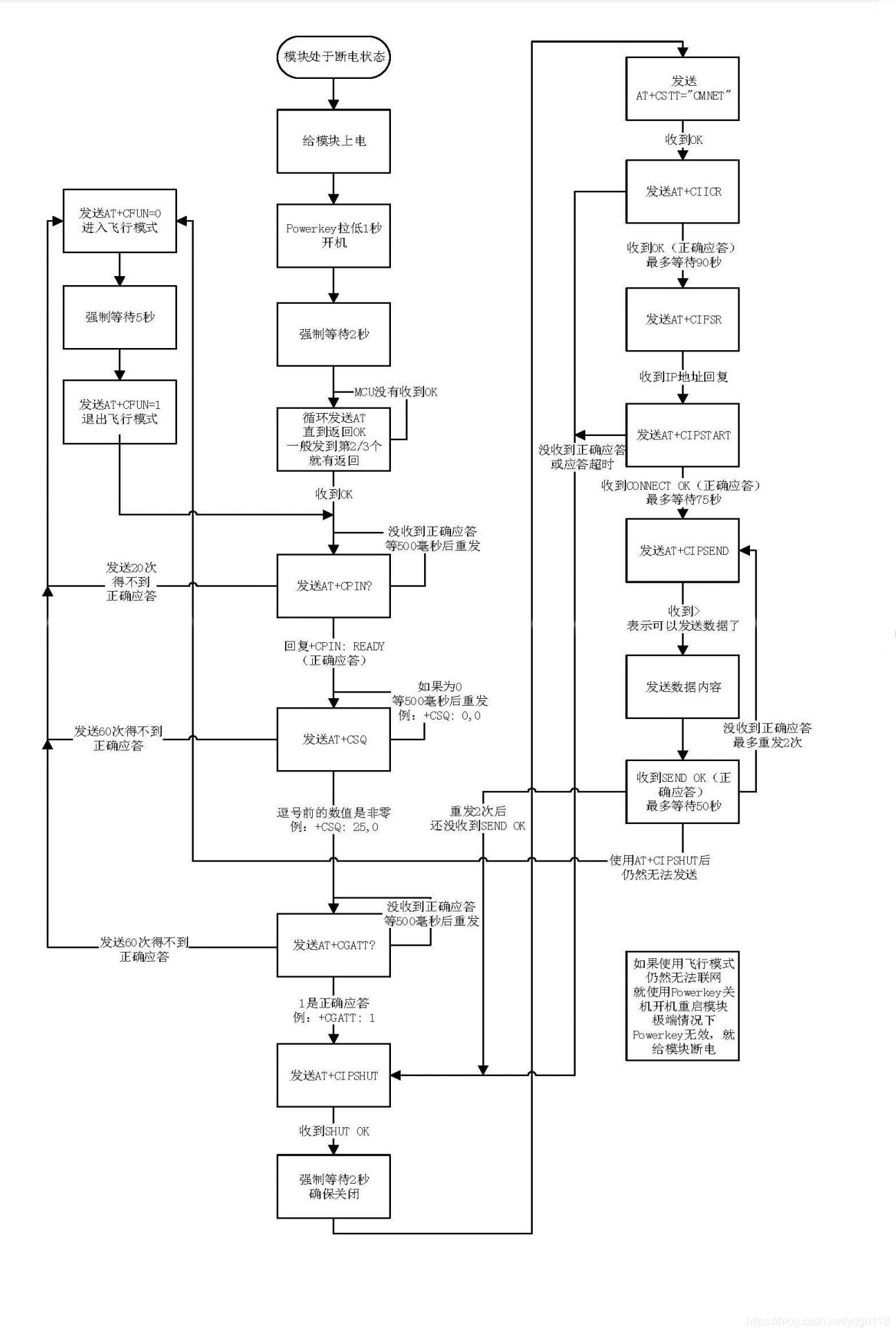

3.模块上电初始化以及 TCPIP 流程
