TIM延时讲解

今天讲解STM32F103定时器延时功能，TIM的功能很强大，后续慢慢讲解。今天从简单开始讲解定时器，以下面软件工程实例来讲述。

软件工程下载地址（360云盘）：

https://yunpan.cn/cP5utM7kxIReM   访问密码 6f12

工程现象：间隔(定时器延时)500ms LED变化一次, 并且串口打印

STM32F103ZE有8个定时器(TIM1 – TIM8), 这里工程使用TIM4为例。

STM32F10x的资料可以在我360云盘下载：

https://yunpan.cn/crBUdUGdYKam2  访问密码 ca90

关于TIM延时，我把重要的几点在下面分别讲述，工程中没有在这里讲述的请关注微信公众号“EmbeddDeveloper”查阅或留言。

现将重点讲述关于TIM延时的几点内容。

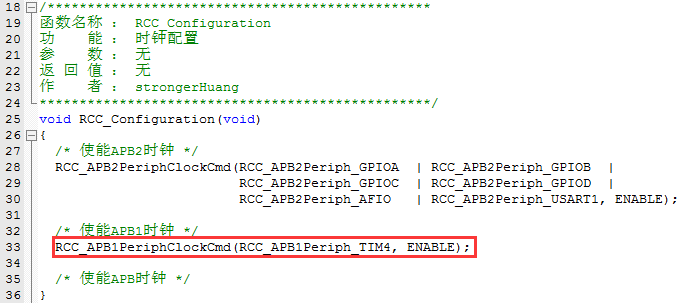

一、定时器时钟

这里的“时钟配置”函数在bsp.c文件下面；

使能时钟：RCC_APB1Periph_TIM4。

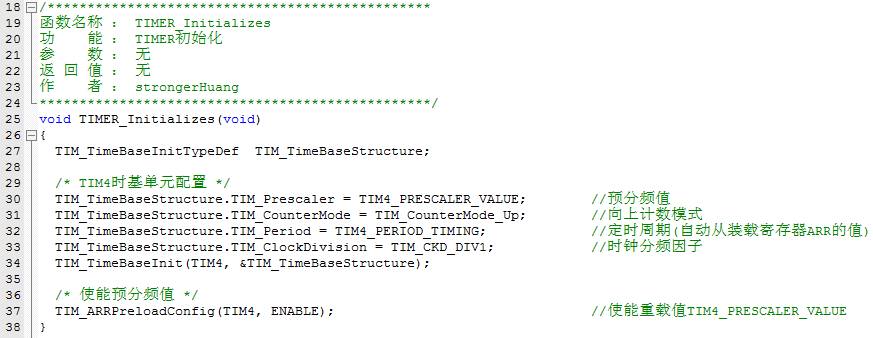

二、定时器配置

函数在timer.c文件下面；

详见每一句后面都有注释。

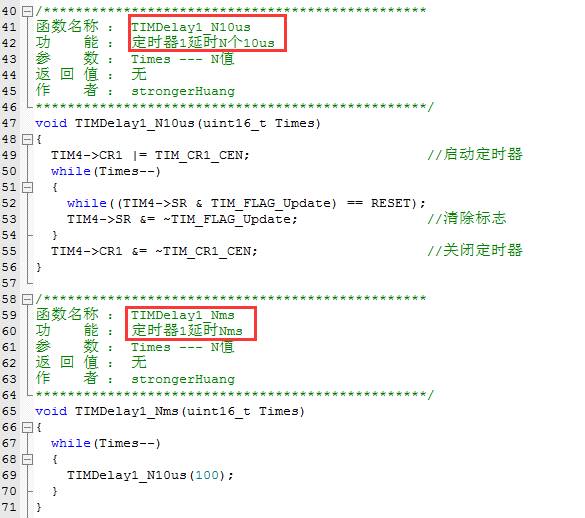

三、延时函数

函数在timer.c文件下面；

主要是延时函数，至于为什么是延时10us,这里开始学习的人可能不能理解。

大致意思：TIM每秒计数1M次（系统时钟72M,  72分频）,计数满10次一个周期，也就是1usX 10 = 10us

见timer.h里面的宏定义：TIM4_COUNTER_CLOCK、TIM4_PRESCALER_VALUE、TIM4_PERIOD_TIMING

由这几个宏定义决定延时时间。

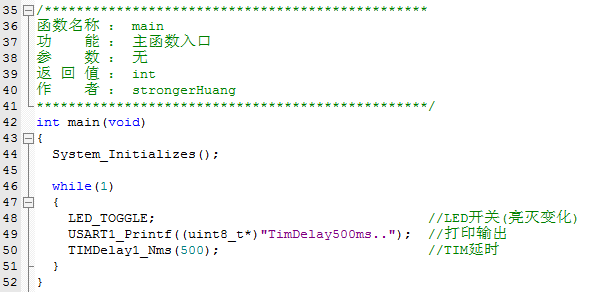

四、主函数应用



函数在main.c文件下面；

(定时器)延时500ms跳变LED、打印(发送)字符串。
