printf系列教程06_SWO打印输出配置，基于J-Link『SWO Viewer』

本文原创作者『strongerHuang』

首发于微信公众号『嵌入式专栏』，同时也更新在我的个人网站：EmbeddedDevelop

标签：printf、 SWD、 SWO、 SWV、 ITM、 JLink-RTT、 ST-Link、 J-Link、 仿真、 重定义、 串口映射



一、写在前面

SWD：Serial Wire Debug，串行线调试

SWO：Serial Wire Output，串行线输出

SWV：Serial Wire Viewer，串行线查看器

ITM：Instrumentation Trace Macrocell，指令跟踪宏单元



SWO串行线输出是单引脚、异步串行通信，可在Cortex-M3/M4/M7上使用，并由主调试器探测支持。

它是利用Cortex内核中ITM模块来实现此功能。

连接引脚：



SWO输出，需要一根SWO（引脚）线，同时需要借助SWV（查看器）查看数据，我打算整理4种查看方法：

·基于Keil的『Debug(printf)Viewer』

·基于IAR的『Terminal IO』

·基于ST-LINK Utility的『Serial Wire Viewer』

·基于J-Link的『SWO Viewer』



本文主要是第四种基于J-Link的『SWO Viewer』，会结合STM32，ST-link和J-link工具讲述相关配置。

想更加了解ITM，请参看a href="https://mp.weixin.qq.com/s/lGwKyVdHkMuSOYcgASLeNg">《printf系列教程03》中第二章节<关于ITM>。



二、SWO引脚配置

SWO引脚可以理解为UART的Tx引脚，如果不连接此引脚，则（SWV）终端不会接收打印信息。

对于STM32而言，只要是Cortex-M3/M4/M7内核的MCU都有SWO引脚。

而Cortex-M0则没有此项功能，包含STM32F0、STM32L0和STM32G0等。

在STM32CubeMX工具中，Debug选项进行如下配置即可。



三、SWO输出代码

在ST-LINK Utility的『Serial Wire Viewer』显示打印信息，与Keil、IAR差异在于：显示的位置不同，MCU中代码其实一样。

3.1 重定义fputc

和UART实现printf打印输出区别就是：将重定义代码中UART发送字符，改为ITM发送字符。

int fputc(int ch, FILE *f)
{
  ITM_SendChar(ch);
  return ch;
}

ITM_SendChar说明 这个函数位于core_cm3.h（或cm4 cm7）中，直接调用即可。



修改ITM端口 比如：修改成使用ITM端口1，修改该函数对应值即可：



提示：若软件修改了ITM端口，需要使能对应ITM刺激(Stimulus)端口才能正常打印输出。

四、SWV终端配置及输出

显示终端就是J-Link的『SWO Viewer』这个上位机软件。

J-Link / J-Trace下载地址（Windows版本）： https://www.segger.com/downloads/jlink/JLink_Windows.exe

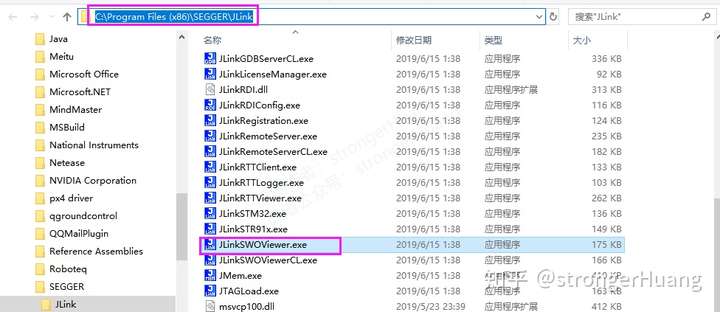

安装之后，在安装目录下找到JLinkSWOViewer.exe

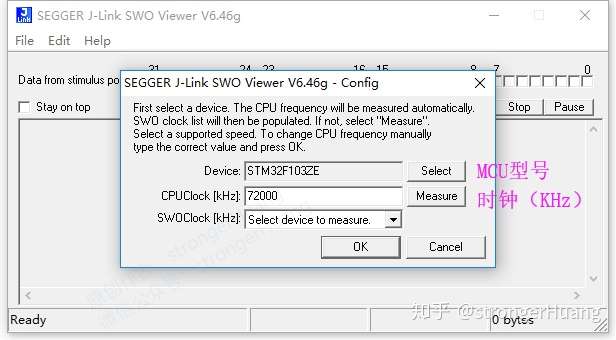

烧写程序到MCU，通过J-Link连接，打开JLinkSWOViewer.exe软件：

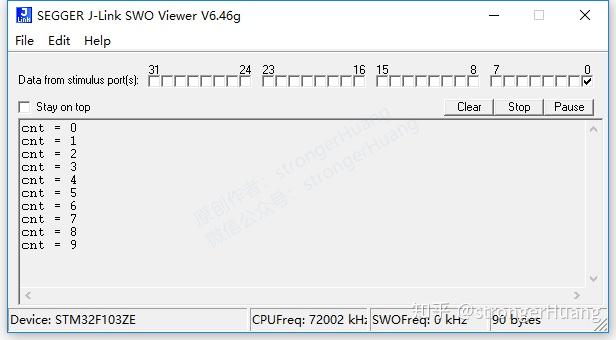

OK确认之后，使能ITM端口号，就会输出信息：



提示： 1.CPU时钟必须相同； 2.ITM端口号，软件和查看器（SWV）配置须一致；



五、下载

为方便大家理解，提供源码工程下载，参考代码：

·STM32F103（HAL）_SWO

·STM32F411（HAL）_SWO

百度网盘： https://pan.baidu.com/s/1aYBuHtOgtLqLvj6SsMYlQA

提取码：nbd3



提示：

1.若链接失效，请关注公众号获取最新链接。

2.源码仅供学习参考，不一定适用于实际项目。
