STM32CubeMX系列教程05_File、Window、Help菜单说明

说明：

本文原创作者『strongerHuang』

首发于微信公众号『嵌入式专栏』，同时也更新在我的个人网站：EmbeddedDevelop

标签：STM32、 STM32CubeMX、 LL库、 HAL库



一、写在前面

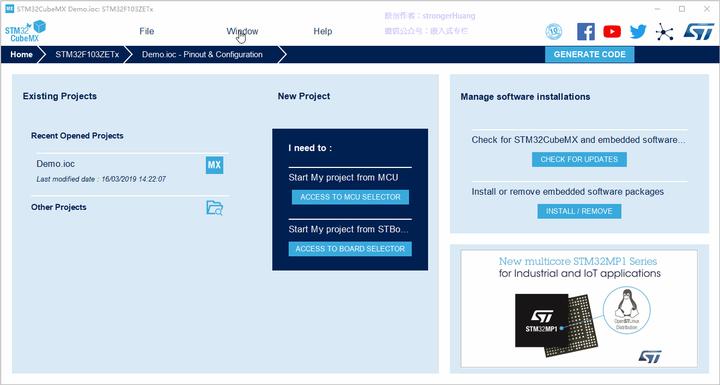

STM32CubeMX主界面菜单包含：File文件、Window窗口、Help帮助这三个菜单。

STM32CubeMX V5和V4版本菜单有差异，V4版本有5个菜单：File文件、Project工程、Pinout引脚输出、Window窗口、Help帮助。

大家可以看一下我16年在公众号写过的一篇讲解关于STM32CubeMX V4版本菜单的文章：STM32CubeMX使用方法及功能介绍

相信使用过V4版本的朋友都知道，V5版本将Project工程、Pinout引脚输出这两个菜单做在工程内部去了。

本文针对V5版本，详细讲述File、Window、Help这三个菜单。

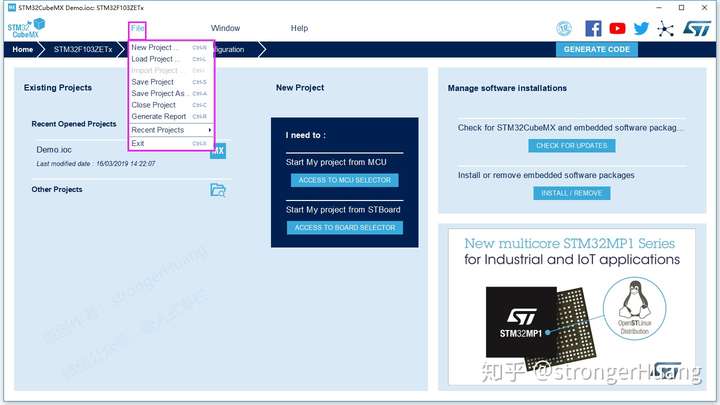

二、File文件



New Project：新建工程（Ctrl + N）

Load Project：导入工程（Ctrl + L）

Import Project：引入项目（Ctrl + I）

Save Project：保存工程（Ctrl + S）

Save Project As：另存工程（Ctrl + A）

Close Project：关闭工程（Ctrl + C）

Generate Report：生成报告（Ctrl + R）

Recent Projects：最近工程

Exit：退出软件（Ctrl + X）



这里File文件菜单有部分和主界面的Existing Projects已存在工程、New Project新建工程一样（上一篇文章有讲述）。

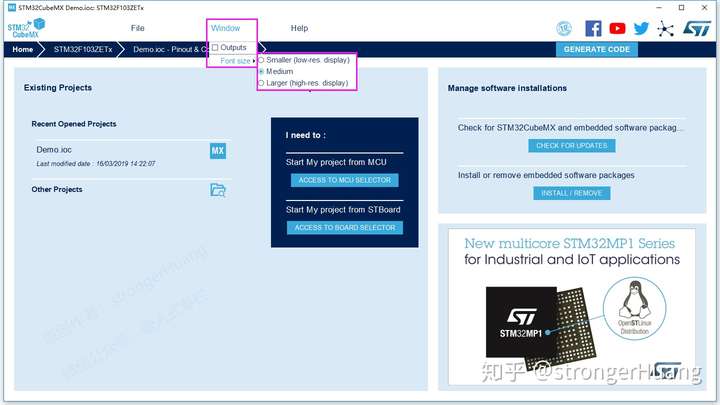

三、Window窗口



STM32CubeMX的Window窗口菜单只有两项内容：Outputs输出信息、Font size字体大小。

1.Outputs输出信息

这项子菜单的功能会输出一些相关信息，如选中MCU型号、配置工程的一些输出信息等。

Outputs输出信息动画效果：



2.Font size字体大小

字体大小主要有三种：

Smaller：小号

Mdeium：中号

Larger：大号

提示：需要重新启动STM32CubeMX才生效。

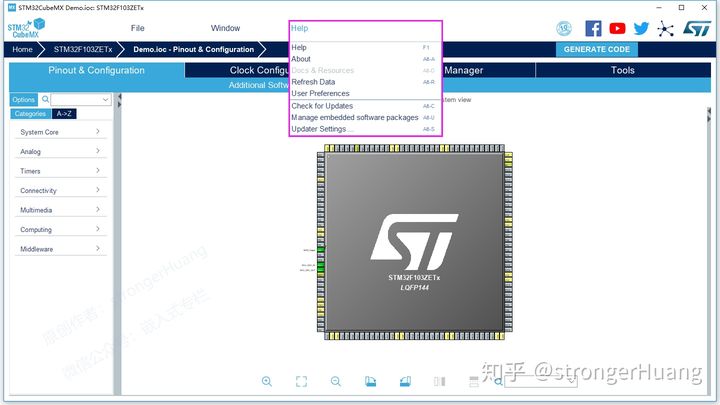

四、Help帮助



Help：帮助（F1）

About：关于（Alt + A）

Docs & Resources：文档和资源（Alt + D）

Refresh Data：更新数据（Alt + R）

User Preferences：用户设定

Check for Updates：检测更新（Alt + C）

Manage embedded...：软件包管理（Alt + U）

Updater Settings：更新设置（Alt + S）



进一步说明：

Help帮助子菜单指向的就是STM32CubeMX的用户手册（PDF文档）。

About关于指的是当前STM32CubeMX的版本信息。

Refresh Data更新数据主要就是更新STM32CubeMX使用到的一些数据，如MCU/BOARD型号，文档，HAL库版本信息等。

点击子菜单“Check for Updates检测更新”会弹出需要更新的软件包。

Manage embedded...软件包管理在前面文章都有讲述，包含安装、移除、更新软件包等。

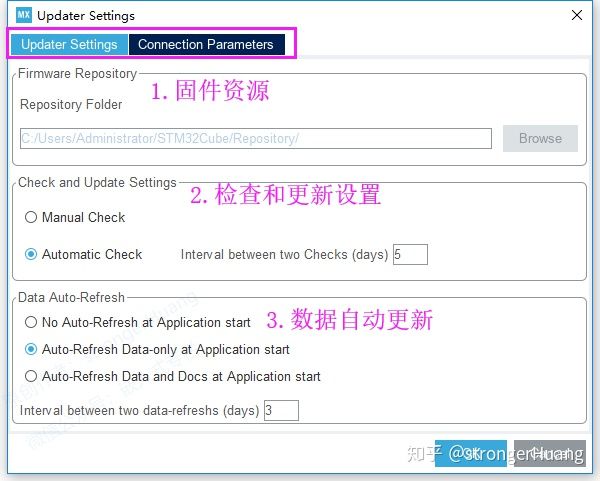

Updater Settings更新设置：这个子菜单包含多项内容。进入之后如下图：



包含Updater Settings更新设置和Connection Parameters链接参数。这里主要讲一下更新设置。

1.固件资源 Repository Folder资源文件夹，也就是我们更新HAL库的地址。

2.检查和更新设置 Manual Check：手动检查 Automatic Check：自动检查 Interval between two Check（days）：间隔x天检查

3.数据自动更新 No Auto-Refresh at Application start：启动应用程序时不自动刷新。 Auto-Refresh Data-Only at Application start：只在启动应用程序时自动刷新数据。 Auto-Refresh Data and Docs at Application start：在启动应用程序时自动刷新数据和文档。 Interval between two data-refreshs（days）：间隔x天检查。



五、说明

1.该文档仅供个人学习使用，版权所有，禁止商用。

2.本文由我一个人编辑并整理，难免存在一些错误。

3.为了方便大家平时公交、地铁、外出办事也能用手机随时随地查看该教程，该教程同步更新于微信公众号『嵌入式专栏』，关注微信公众号回复【STM32CubeMX系列教程】即可查看全系列教程。
