深度剖析 FP6277：凭什么一颗升压芯片能让家用理发器动力开挂？

在便携式设备与智能家电快速发展的今天，用户对产品的性能、安全性和续航能力提出了更高要求。FP6277升压芯片凭借其高效能、高集成度及多重保护功能，成为电推剪、便携设备、电动工具等领域的核心动力引擎。本文将深入解析FP6277应用在电推剪上的技术优势及其广泛应用，助您快速掌握这一革新性解决方案。

一、升压芯片FP6277的基本参数

FP6277是台湾远翔的一款同步升压IC,封装为SOP-8L(EP），采用电流模式控制，支持PWM/PSM双模式，输入电压范围为2.4V至4.5V，可调输出电压最高至5.3V，关断电流低于1μA，显著延长电池续航。内置多重保护功能包括过温、过流和短路保护，确保设备安全可靠。

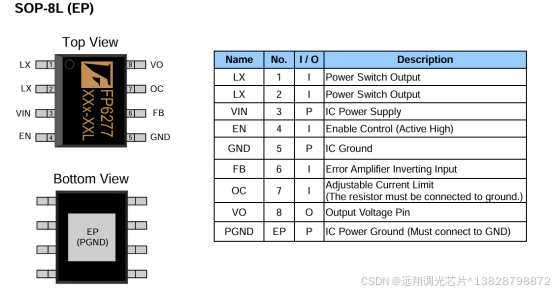

1.引脚说明

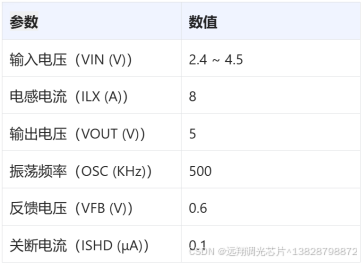

2.电气参数

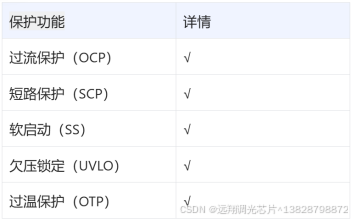

3.保护功能

4.工作温度范围

工作温度(℃)：-40 ~ +85

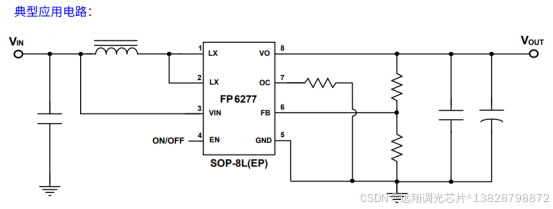

二、技术实现：FP6277如何驱动电推剪？

1.电推剪原理及组成部分

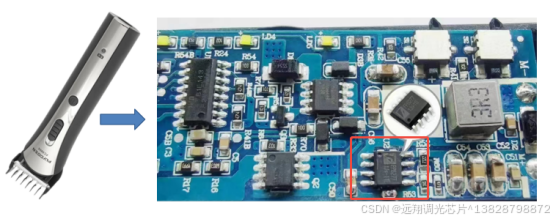

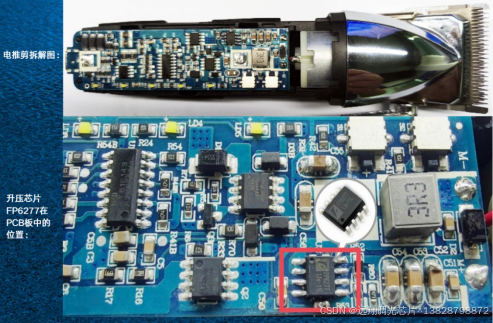

电路板框架：

(1)核心组成：

①电机：电动马达驱动刀头进行上下运动，实现剪切功能。

②刀头：由可动刀片与固定刀板组成，通过电机驱动完成发丝剪切。

③锂电池：单节锂电池（3.7V）为整机供电，支持便携使用。

④电路板：

关键组件：

FP6277升压芯片：电源管理核心，升压至5V为单片机或是电机驱动芯片供电。

单片机FT61E143：控制中心，管理电机启停、转速、温度等。

Type-C充电口：支持快速充电。

充电芯片与保护芯片：确保充电安全（过充/过放保护）。

LED指示灯：显示电量与工作状态。

2.工作流程

①供电：锂电池通过FP6277升压至5V，为电机和电路板供电。

②控制：单片机接收用户操作指令，调节电机转速与工作模式。

③执行：电机驱动刀头高频运动，完成剪切动作。

④保护：FP6277与单片机协同监控温度、电流，触发保护机制确保安全。

3.技术亮点

①高效升压：FP6277同步整流技术，转换效率＞90%，延长续航。

②智能控制：单片机集成多任务管理（温度、噪音、过载），提升稳定性。

③紧凑设计：SOP-8封装芯片+小型化电路板，优化设备体积。

三、FP6277在应用上的核心优势

1. 高效升压，突破电压限制

l宽输入电压范围（2.4V~4.5V）：完美适配单节锂电池（3.7V），解决低压驱动难题。

l可调输出高达5.3V：通过智能PWM控制，稳定输出电机所需电压，确保电推剪、电动工具等设备高效运转。

l同步整流技术：内置30mΩ MOSFET开关，转换效率超90%，显著延长电池续航。

2. 多重保护，安全无忧

l智能温控与过载保护：实时监测温度与电流，自动调节输出，避免设备过热或短路损坏。

l欠压/过压/短路保护：全方位守护电路安全，提升设备可靠性。

3. 超低功耗，节能环保

l静态关断电流<1μA：待机时几乎零耗电，延长电池寿命。

l500kHz高频PWM：减少外部元件数量，降低系统整体功耗。

4.高集成度，简化设计

l内置软启动与补偿网络：仅需6个外部元件，大幅缩减PCB面积，降低开发成本。

lSOP-8(EP)封装：紧凑设计，适配空间受限的便携设备。

四、应用场景：FP6277赋能千行百业

1.电推剪/理发器

l痛点解决：单节锂电池（3.7V）升压至5V，为电机驱动芯片供电，驱动电机高速运转，响应快、噪音低。

l安全设计：过温保护防止刀头过热，过流保护避免电机堵转，保障家庭使用安全。

2.便携式电子设备
l移动电源/智能手机：高效升压延长续航，轻量化设计适配小型化趋势。

l智能穿戴：低功耗特性满足全天候使用需求。

3. 家用电器与电动工具
   l空气净化器/电风扇：稳定驱动无刷电机，提升能效比。

l电钻/割草机：大功率输出（15W）支持高强度工作，保护功能延长工具寿命。

五、结论

FP6277升压芯片凭借其高效能升压设计、多重安全保护、超低功耗特性及高集成度架构，无论是家庭使用的电推剪、便携式电子设备，还是工业级的电动工具与家用电器，FP6277均能以卓越性能赋能产品革新，显著提升用户体验与设备可靠性。
