手电筒控制IC，LED手电筒驱动芯片FP7153同步降压LED驱动IC应用说明与电路设计原理

一般描述
FP7153 是一顆同步降壓 LED 驅動 IC ，內置 60mΩ PMOS 和 NMOS ，高效率可驅動單串白 光 LED ，VFB 反饋電壓 0.1V，讓取樣電阻功率損耗降低，整體轉換效率提升，根據外部電阻設定 LED 電流；FP7153 包含高低側切換 MOS，可實現高效率與簡化周邊元件及 PCB Layout，為延 長應用電池的壽命，低壓差應用可支援 100%佔空比 ，內建軟啟動、過熱保護與過電流保護功能 ， 透過 FB Pin 實現直流與 PWM 調光控制，封裝 DFN- 10L(EP) 。

特色

工作電壓 2.5V~5.5V
VFB 反饋電壓 0 .1V
輸出 LED 電流 3A
最大佔空比 100%
關機耗電流 0.1μA
固定工作頻率 1.5MHz
內置軟啟動
過電流保護(OCP)
晶片過溫保護(OTP)
封裝 DFN- 10L(EP)

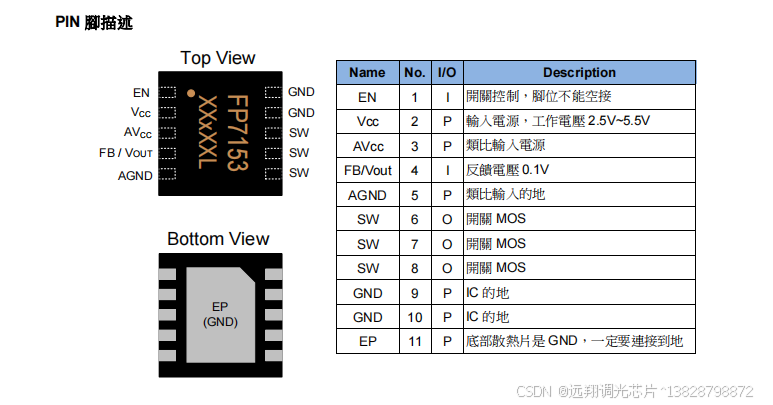

應用範圍

手電筒
攜帶式照明

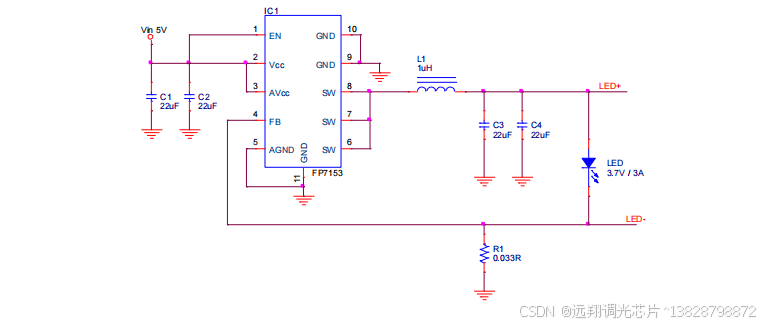

應用元件

IC1：FP7153 降壓 LED 驅動 IC 。
C1,C2,C3,C4 ：輸入與輸出穩壓電容。
R1：取樣電阻接到 FB Pin，設定 LED 電流，VFB 除以 R1 等於 LED 電流 。
L1：電感具有儲能與濾波功用，電感值越大漣波越小，相對電感值越小漣波越大。選用需注 意電感是否適合高頻操作，以及電感額定飽和電流值 。
LED：白光 LED 。
