小型便携式灯具调光驱动芯片FP7153,5V 3A降压恒流驱动方案,get电子元器件选择推荐

物联网、智能穿戴、小型便携设备等市场需求不断升级,消费者追求更小、更轻薄、待机时间更长的电子产品,高容量小尺寸的元器件需求持续攀升。远翔推出创新超小封装的FP7153芯片,采用DFN-10L封装能够使Flash在客户产品的PCB占用面积缩小80%,节省材料成本。

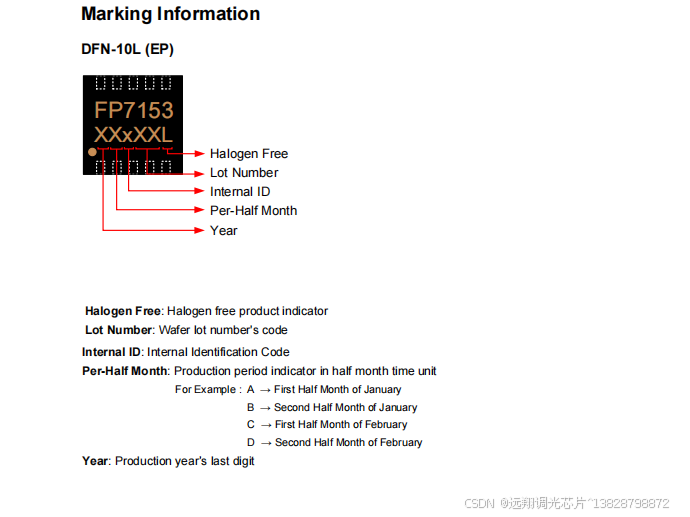

在这里插入图片描述

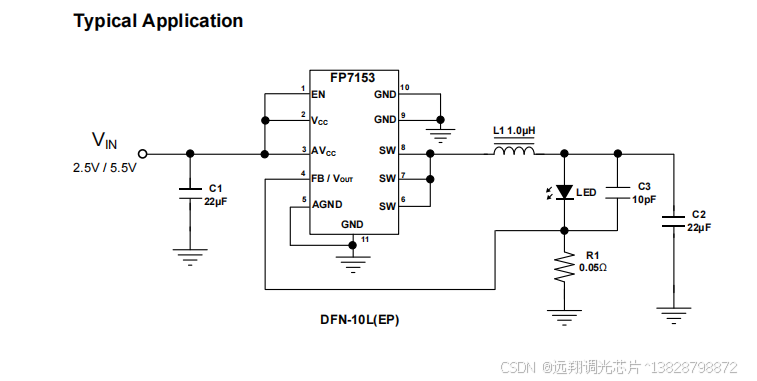

在这里插入图片描述

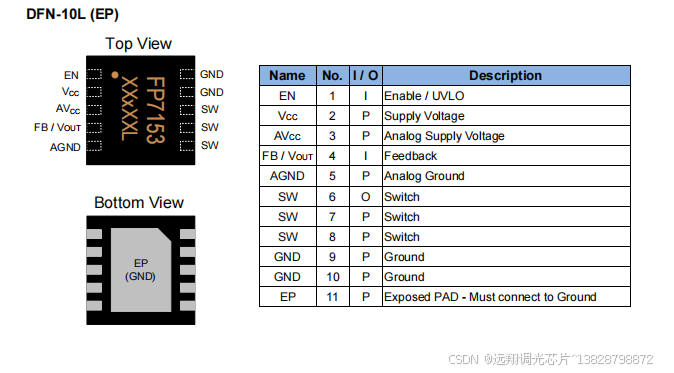

在这里插入图片描述

FP7153功能描述
控制回路
FP 7153是一款高效能电流模式同步降压稳压器 。主开关(P沟道MOSFET )和同步开关(N沟道 MOSFET )均内置。通过电流模式工作,PWM占空比由误差放大器输出和峰值电感电流共同控制。每个周期 开始时,振荡器开启P-MOSFET开关,将电流从V输入源至SW输出。随后,芯片开始比较电感电流与误差 放大器输出。一旦电感电流i大于误差放大器输出,P-MOSFET开关即关闭。当负载电流增加时,反馈电压 FB将略微下降。这导致误差放大器输出更高的电流水平,直到上述峰值电感电流达到相同水平。此时,输出电压可以维持在同一水平。

当topP-MOSFET开关关闭时,bottom同步N-MOSFET开关打开。

一旦电感电流反向,上下MOSFET都将关断,使SW引脚进入高阻抗状态。

FP7153的电流模式控制回路还包括斜率补偿, 以抑制高占空比下的次谐波振荡。该斜率补偿是通过在电感电流信号中添加一个补偿斜坡来实现的。

LDO模式
FP7153的最大占空比可以达到100% 。这意味着驱动器的主开关在整个时钟周期内都处于导通状态。 一旦占空比达到100% ,反馈路径就不再控制输出电压。输出电压将是输入电压减去主开关电压降。

过流保护
FP 7153通过逐周期限制主开关峰值电流周期。当发生过流时,芯片将关闭主开关并打开同步开关,直到下一个周期。

热保护
当内部接点温度达到150℃时,FP7153将自动关闭, 以保护部件和系统。

元器件选择推荐
输入电容选择
输入电容必须连接到FP7153的VIN引脚和GND引脚, 以保持稳定的输入电压并过滤脉冲输入电流。
输入电容的电压等级必须大于最大输入电压加上纹波电压。

在开关模式中,降压转换器的输入电流是不连续的。高压侧MOSFET的源电流波形为方波。为了防止 大的电压瞬变,必须使用低ESR输入电容器,其尺寸应适应最大均方根电流。输入电容器电流的均方根值可以通过以下公式计算:
在这里插入图片描述

可以看出,当V O为V IN的一半时,C IN处于最坏的电流应力下,C IN的最坏电流应力为I O_MAX/2。

电感器选择

电感器的值是根据所需的纹波电流来选择的。较大的电感器会产生较低的纹波电流,而较小的电感器 则会导致较高的纹波电流。然而,较大的电感器具有更大的物理尺寸、更高的串联电阻和/或更低的饱和电 流。根据经验,该值应使电感器的峰峰值纹波电流达到最大负载电流的10%~20% 。 电感值可以通过以下

方式计算:
在这里插入图片描述

电感器纹波电流可按以下方法计算:
在这里插入图片描述

选择一个在最坏负载条件下不会饱和的电感器,即负载电流加上峰值电感纹波电流的一半,即使在最高工作温度下也是如此。峰值电感电流为:

在这里插入图片描述

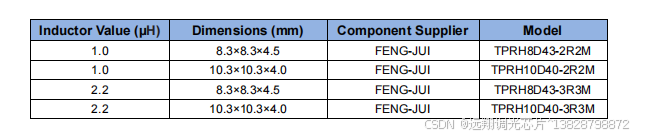

不同形状和风格的电感器可从制造商处获得。屏蔽电感器体积小,辐射电磁干扰少,但价格高于非屏蔽电感器。选择取决于电磁干扰要求、价格和尺寸。
在这里插入图片描述

输出电容器选择

输出电容是维持直流输出电压所必需的。为了保持输出电压纹波低,优选低ESR电容。在降压转换器电路中,输出纹波电压由电感值、开关频率、输出电容值和ESR决定。输出纹波由以下因素决定:

在这里插入图片描述

其中f=工作频率,COUT=输出电容,Δ IL = 电感中的纹波电流。对于固定的输出电压,输出纹波在最大输入电压时最高,随着输入电压的增加而增大。

在这里插入图片描述

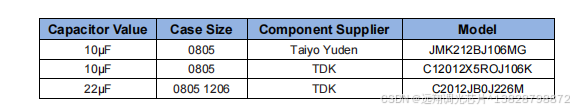

使用陶瓷输入和输出电容器

使用陶瓷电容器时,需注意输入和输出端的处理。当陶瓷电容器用作输入端,且电源通过长线由墙壁 适配器供电时,输出端的负载阶跃可能会在输入端VIN处产生振铃。最轻的情况是,这种振铃可能耦合到输 出端,被误认为是环路不稳定。最严重的情况是,长线上突然出现的浪涌电流可能会导致V IN处出现电压 尖峰,其幅度可能大到足以损坏元件。选择输入和输出陶瓷电容器时,应选用X5R或X7R规格。这些电容

器的介电材料在给定值和尺寸下,具有所有陶瓷材料中最佳的温度和电压特性。

输出电流编程

输出电流由从FB引脚连接到地的电阻器设置。 电流为:

在这里插入图片描述

PC板布局检查清单

  1. 电源线,包括GND 、SW和V IN电源线应保持短、直、宽。

  2. 2.将C放置在V附近,尽可能靠近V以保持输入电压稳定并过滤脉冲输入电流。

  3. 当前设置电阻R1必须直接且尽可能靠近FB引脚连接。

  4. FB是一个敏感节点。请远离开关节点,SW 。一个好的方法是在另一个PCB层上路由反馈路径,并 在顶层和反馈路径路由层之间设置接地平面。这可以减少EMI辐射到DC-DC转换器自身的电压反馈路径上。

5.尽量保持C IN和C OUT的GND板紧密接触。然后通过多个过孔将其连接到地平面(如果使用的话) 。这可以减少地平面噪声,防止开关电流通过地平面通道循 环。 同时,通过提供低阻抗地连接,还能减少FP 7153的地弹跳。
