远翔推出DFN-10L小封装的5V 3A降压恒流驱动芯片FP7153，满足物联网、智能穿戴、小型便携设备等应用对产品高度集成化、小型化的需求，使产品更智能，用户体验更丰富。

一般说明
FP 7153是一款PWM控制降压转换器， 旨在为高功率LED提供简单高效的驱动解决方案。通过0. 1V参 考电压反馈控制， 以最小化功耗，外部电阻根据需要设置电流，适用于各种类型的LED驱动。FP 7153结合 了高低侧开关，实现高效且紧凑的PCB布局。为了延长便携式应用的电池寿命，支持100%占空比以实现低
压差运行。其他功能包括热关断、逐周期限流和过流保护。

功能
输入电压范围：2.5至5.5V
可调输出电压，范围为0. 1V至V IN
精密度反馈参考电压：0. 1V(±10%）
输出电流：3A (最大值）
工作周期：0~ 100%
内部固定PWM频率：1.5 MHz
低静态电流：100μA
内置软启动
当前模式操作
过温保护
包装：DFN-10L（EP）

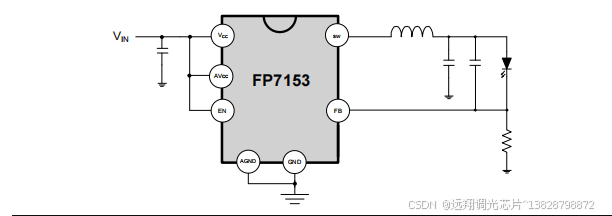

典型应用电路

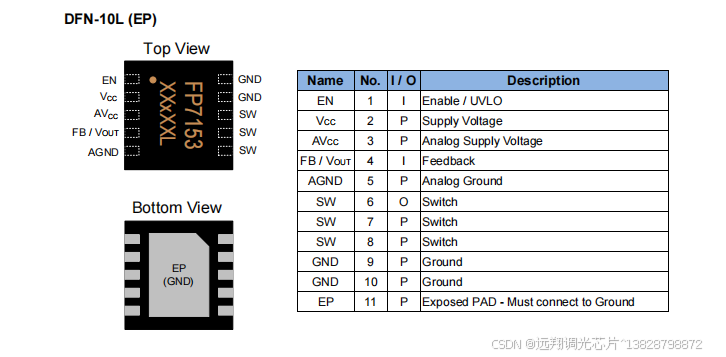

脚位描述

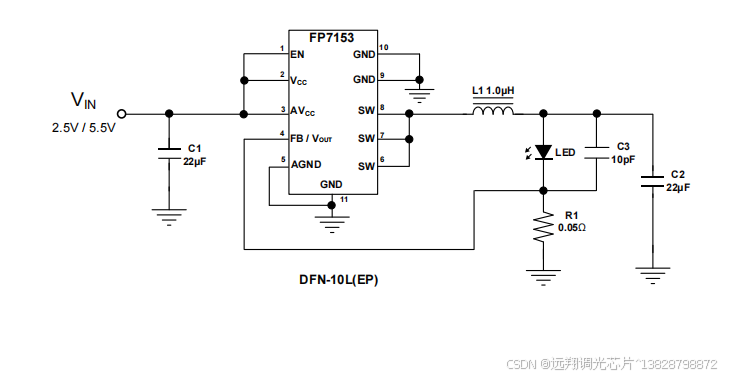

原理图

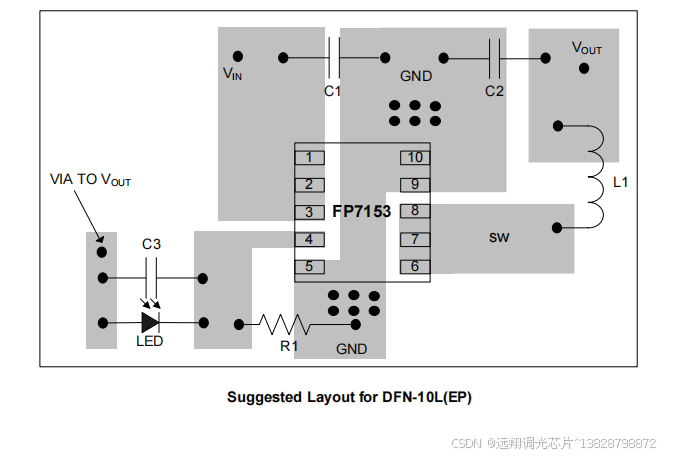

布板建议
