远翔升压恒流FP7209+充电管理FP8202双色温补光棒调光调色方案，输出带短路保护功能，兼容PWM和模拟两种调光模式，转模拟调光深度1%，转换效率90%以上，恒流精度3%，精准满足摄影灯具要求

标题

远翔升压恒流FP7209+充电管理FP8202双色温补光棒调光调色方案，输出带短路保护功能，兼容PWM和模拟两种调光模式，转模拟调光深度1%，转换效率90%以上，恒流精度3%，精准满足摄影灯具要求

描述

FP7209是台湾远翔一款非同步升压LED驱动IC，封装有2种，分别是SOP-8L(EP), TSSOP-14L(EP)。控制外部开关NMOS。

输入低启动电压2.8V，可支持单节锂电池供电。工作电压5V，VFB反馈电压0.25V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。

软启动时间透过外部电容调整，LED 开路保护透过外部电阻调整，LED短路保护透过 SC 控制 NMOS；调光控制 DIM Pin，DIM 内部有滤波器，可以实现线性与數位调光；输入透过分压电阻接到 EN pin，可以控制FP7209 启动与关闭电压準位；有过电流保护，避免开关NMOS电流过大造成损坏。

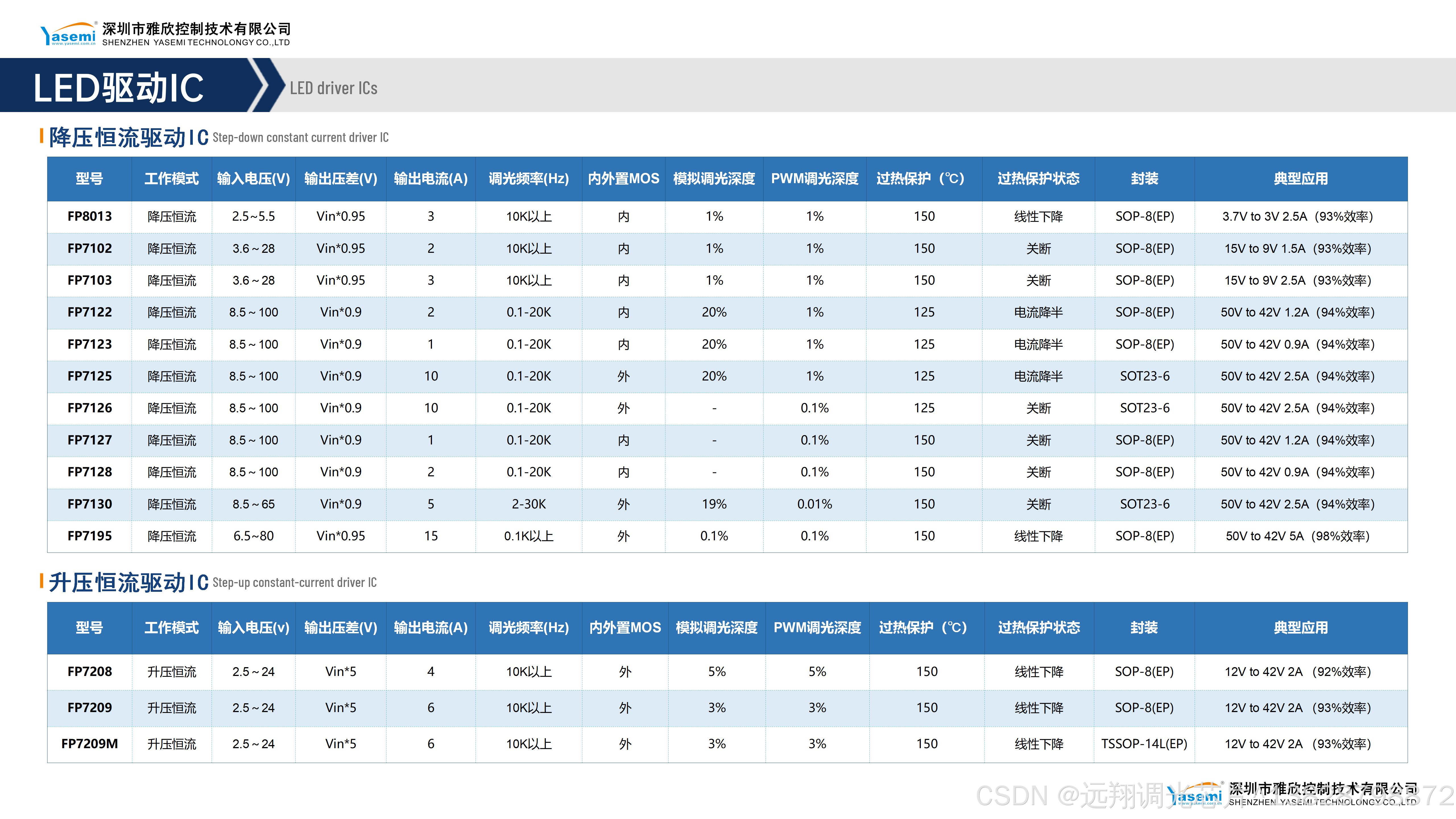

芯片特点

启动电压2.8V

工作电压范围5~24V

VFB反馈电压0.25V

模拟与PWM调光控制

关机耗电流最大6uA

LED开路保护(OVP)

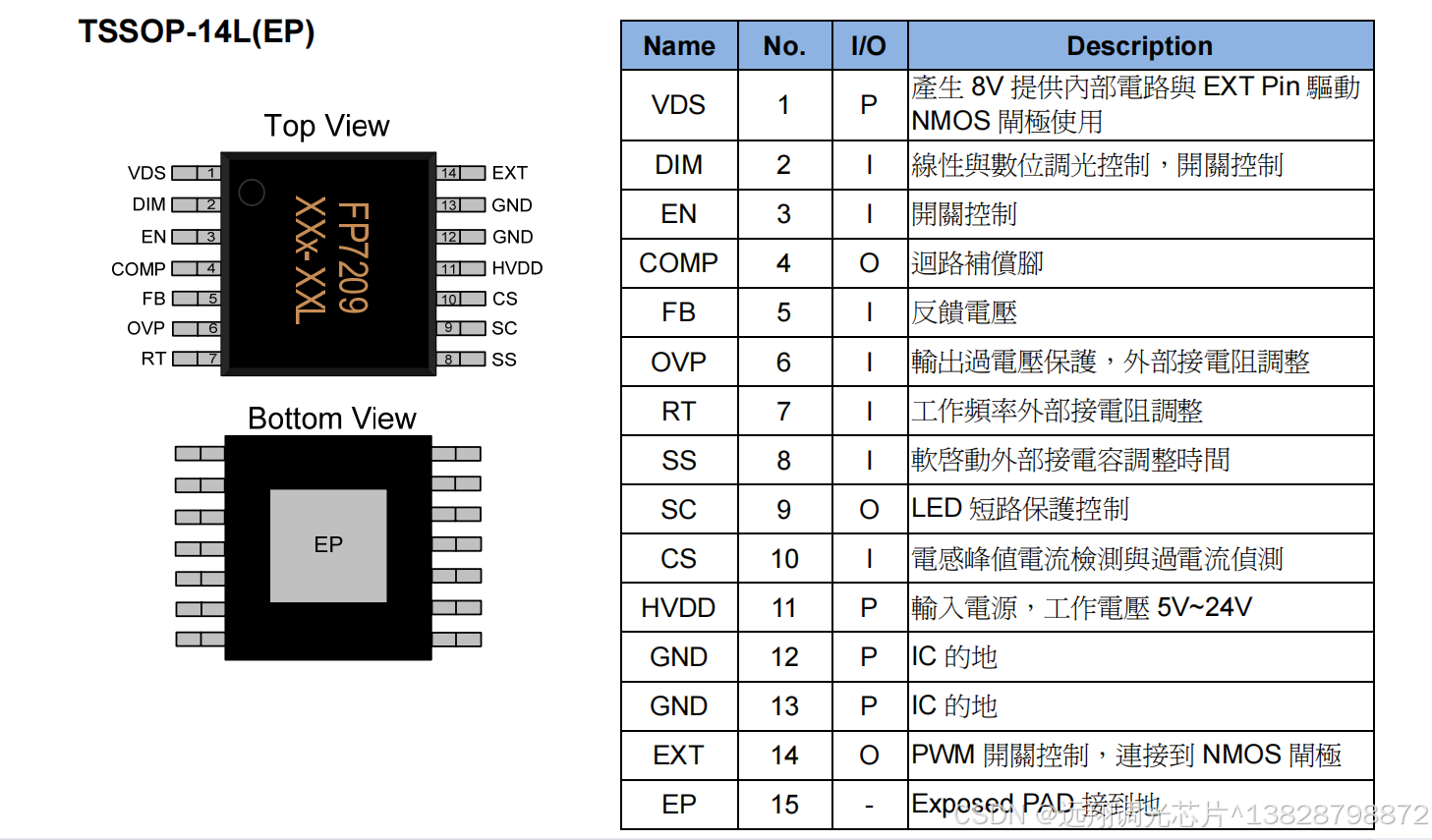

LED短路保护(SCP)/TSSOP-14L

过热保护降LED电流

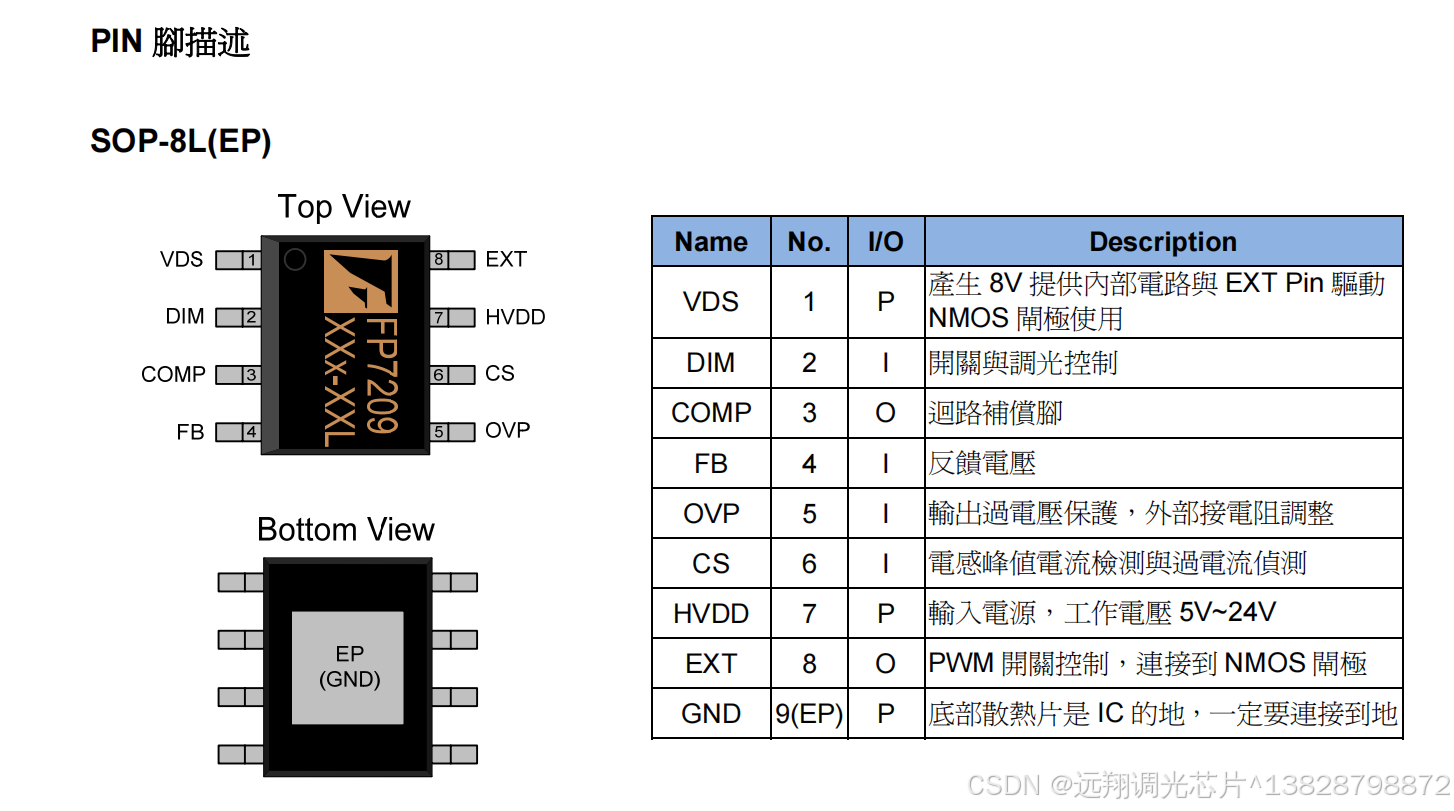

封装SOP-8L，TSSOP-14L

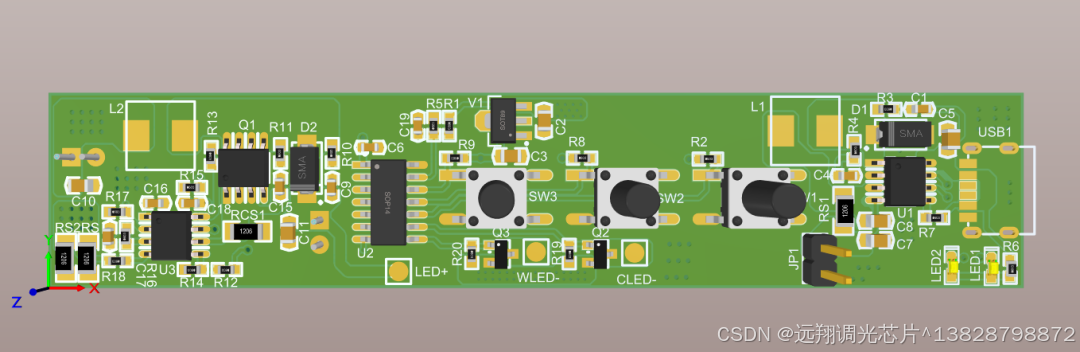

产品图片

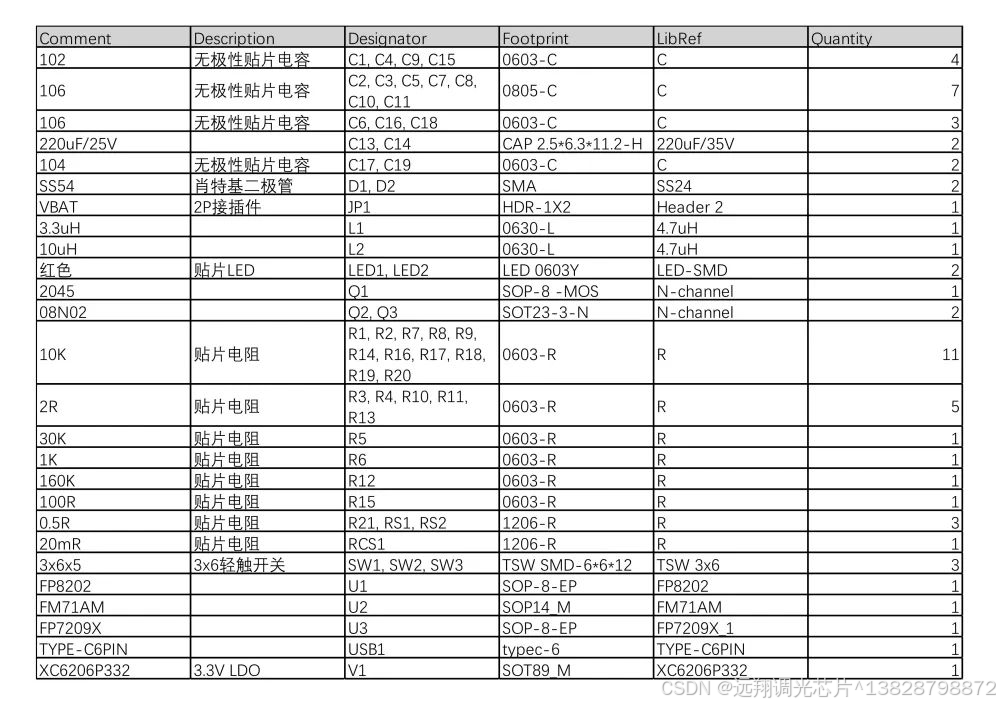

产品BOM

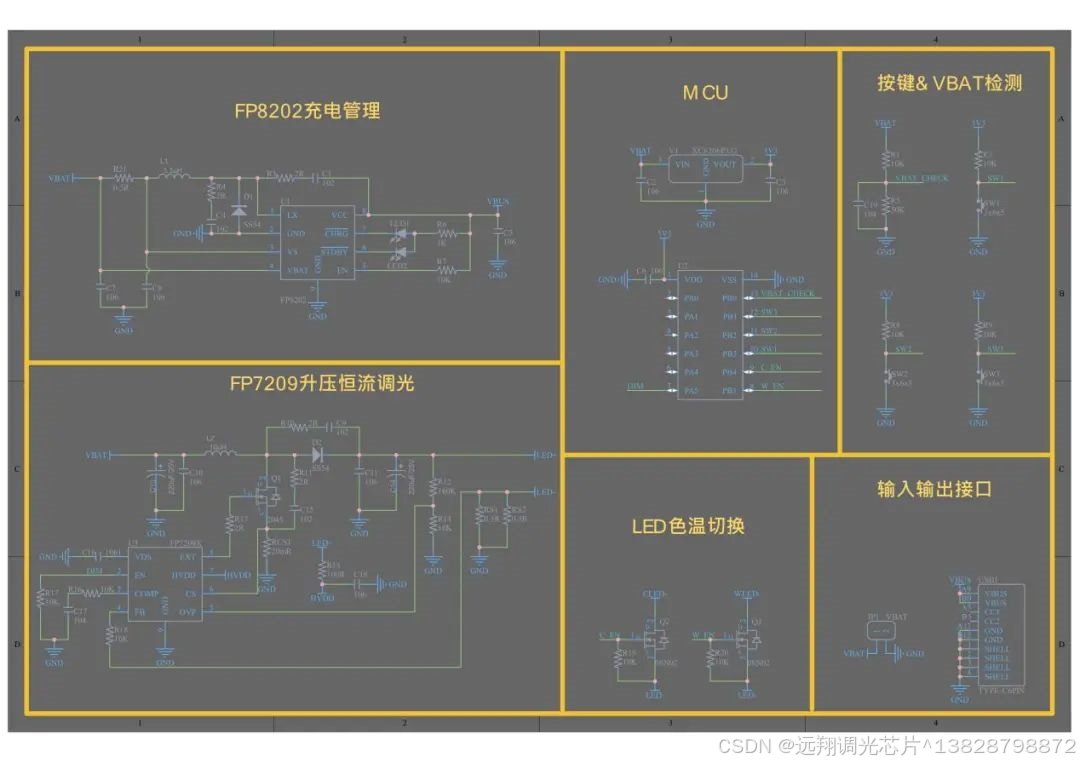

电路详情

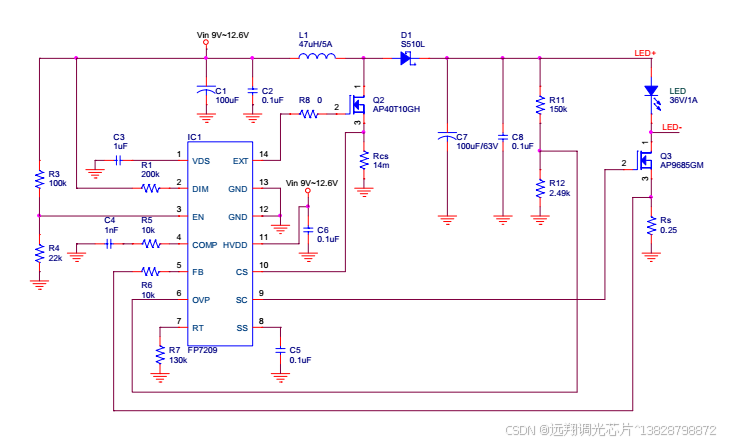

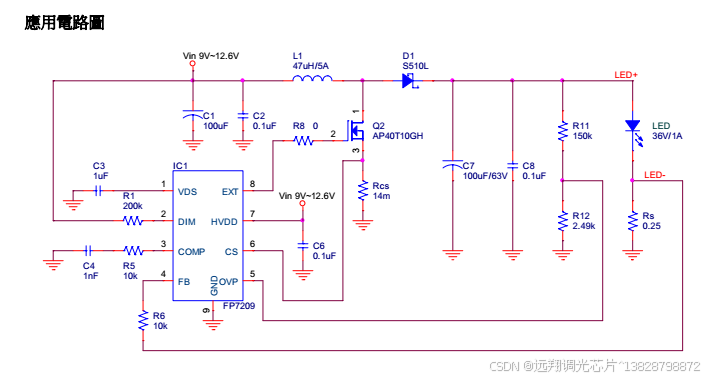

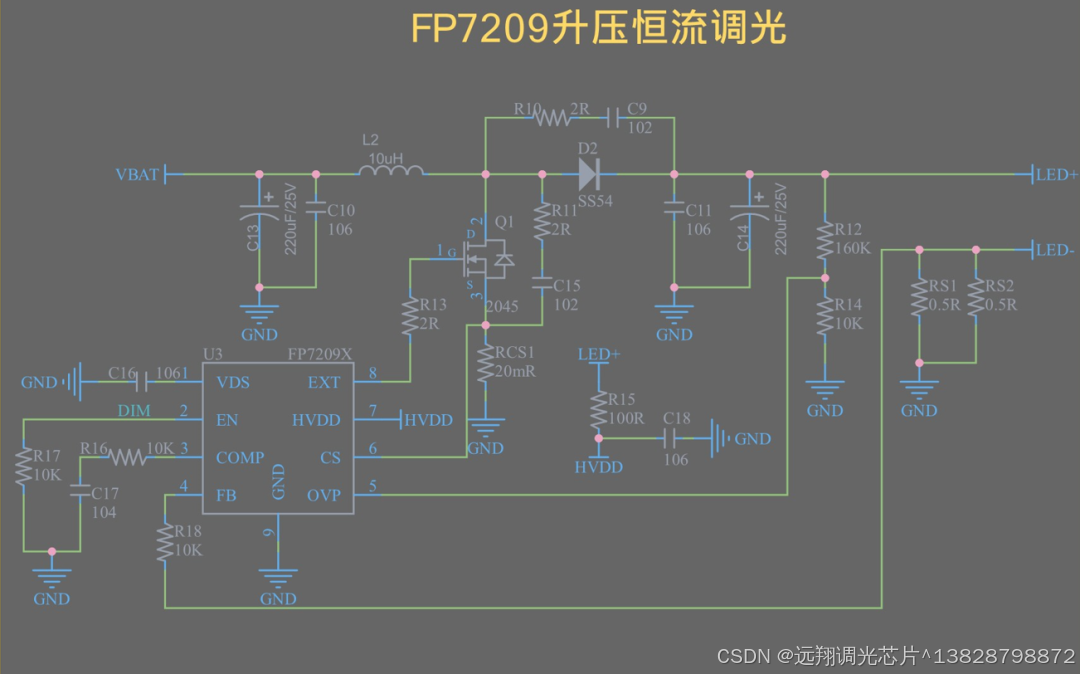

FP7209升压恒流调光

FP7209升压调光将电池电压升压给LED供电，通过RS1、RS2电阻设置LED最大电流。并且可以通过给PWM信号到DIM Pin实时调节LED电流。使用恒流IC可以更精准地控制LED电流，并增加LED使用寿命。

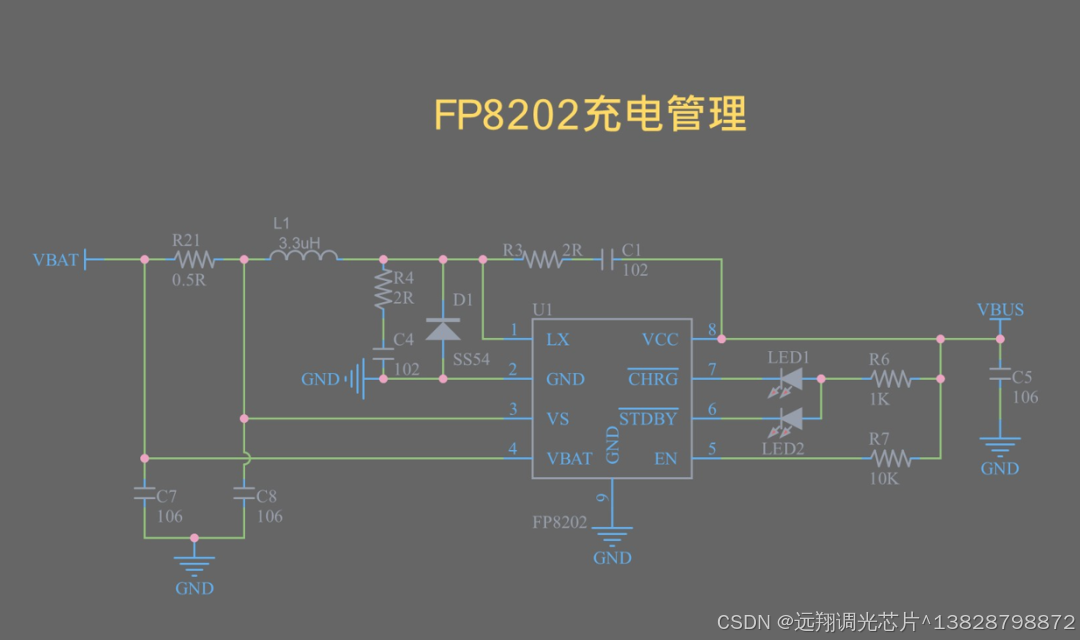

FP8202充电管理

将USB的5V供电降压给电池充电，可通过R21电阻设置充电电流(最大2A)。使用专门电池充电管理IC可以增加电池使用寿命。

总结
FP7209升压方案适用于低压升压恒流产品，兼容PWM和模拟两种调光模式，转模拟调光深度1%，转换效率90%以上，恒流精度3%，精准满足摄影灯具要求。
