单节锂电池降压切五路调光摄影灯芯片FP8013，最大输出3A体积小/静态功耗低/效率高/支持无频闪调光，还可应用于智能安防监控设备、大功率手电筒、应急灯 、投光灯等灯具照明领域

FP8013是一颗同步降压LED驱动IC，内置60mQPMOS和NMOS，高效率可驱动单串白光LED，VFB反馈电压0.1V，让取样电阻功率损耗降低，整体转换效率提升，根据外部电阻设定LED电流。
FP8013包含高低侧切换MOS，可实现高效率与简化周边元件及PCB Lavout，为延长应用电池的寿命，低压差应用可支援100%占空比，透过FB Pin 实现直流与 PWM 调光控制。

芯片特点

l工作电压 2.5V~5.5V

lVFB反馈电压0.1V

l输出 LED 电流 3A

l最大占空比100%

l关机耗电流 0.1μA

l固定工作频率 1.5MHZ

l内置软启动

l晶片过温保护(OTP)、过电流保护(0CP)

l封装 SOP-8L(EP)

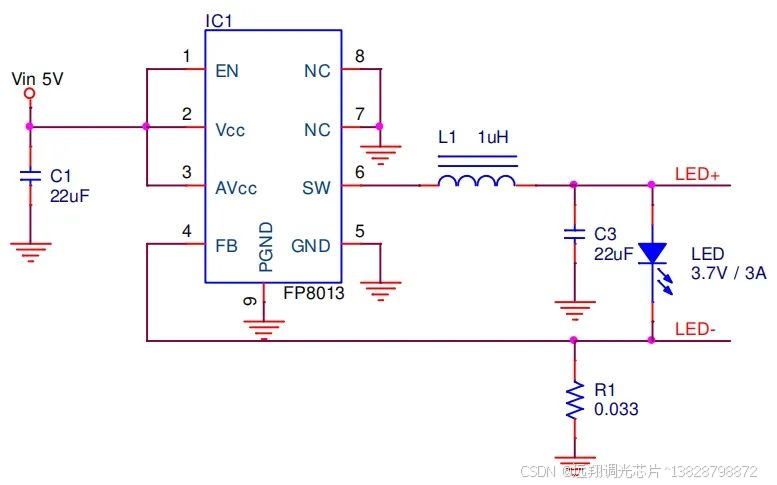

应用电路图

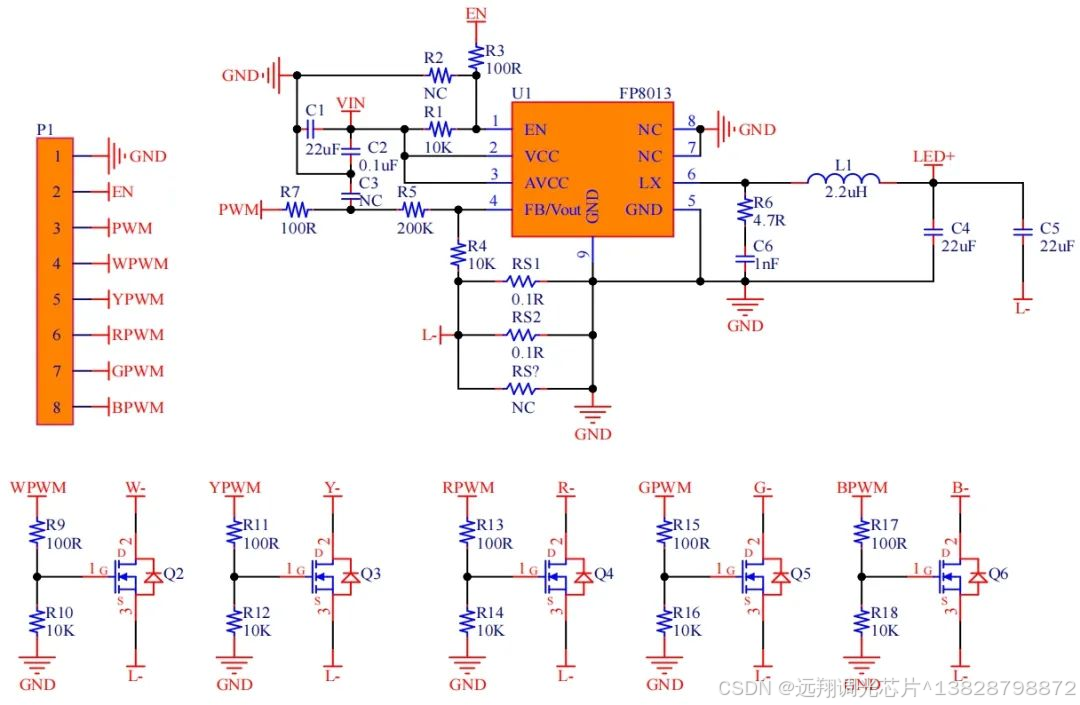

五路调光原理图

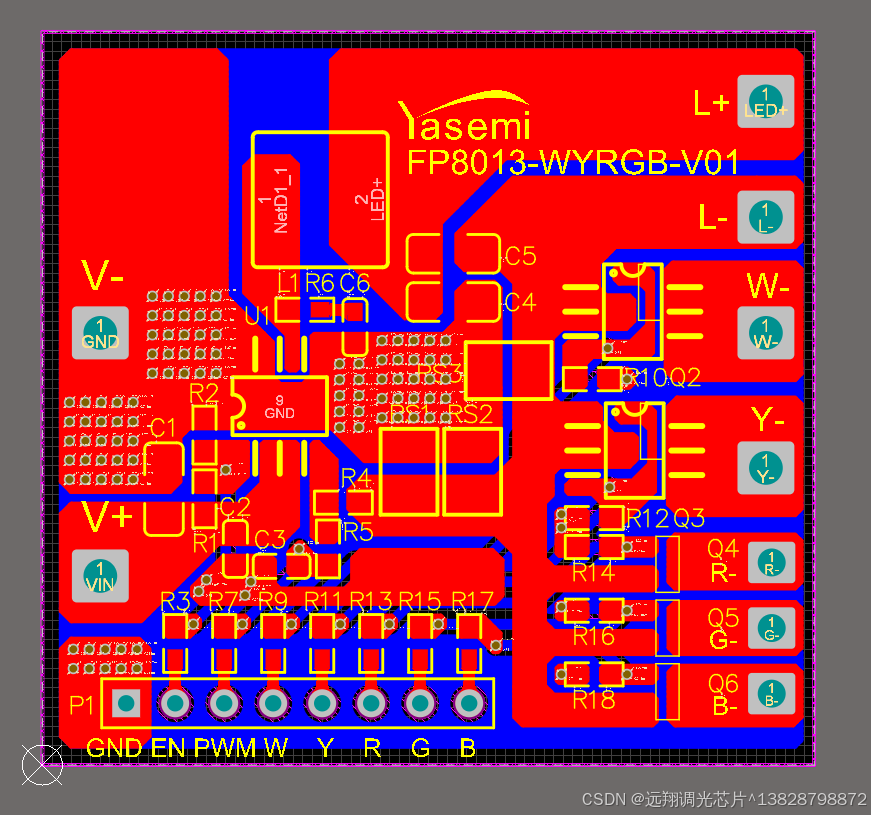

PCB图

应用场景

摄影补光灯、应急灯 、投光灯、大功率手电等等…

1、监控补光：用FP8013进行5V降压恒流驱动监控补光灯
2、摄影口袋灯：用FP8013给电池降压恒流驱动3V灯珠进行无频闪调光
3、手电筒：用FP8013给电池降压恒流驱动3V灯珠进行无频闪调光
