13openlayers绘制图形

1.前言

在地图应用中，在线绘制图形也是必不可少的功能。无论实现标注、空间分析、编辑，都需要首先绘制图形。

2.实战

import Draw from 'ol/interaction/Draw.js';

引入Draw类。

//定义vector layer
const source = new VectorSource({wrapX: false});

const vector = new VectorLayer({
  source: source,
});

map.addLayer(vector);

定义一个vector layer，加到map上。

/**
 *处理下拉控件的onchagne事件。
 */
typeSelect.onchange = function () {
  map.removeInteraction(draw);
  addInteraction();
};
//定义绘制对象
let draw;
function addInteraction() {
  const value = typeSelect.value;
  if (value !== 'None') {
    draw = new Draw({
      source: source,
      type: typeSelect.value,
	  style: styles[value],
    });
    map.addInteraction(draw);
  }
}

在下拉框的onchange事件中触发删除上一个Interaction，添加一个新的Draw对象。

Draw的构造参数中：
 source是一个vectorSource对象；
 type的取值有: 'Point', 'LineString', 'LinearRing', 'Polygon', 'MultiPoint', 'MultiLineString', 'MultiPolygon', 'GeometryCollection','Circle'。

const styles = {
  Point: {
    'circle-radius': 5,
    'circle-fill-color': 'red',
  },
  LineString: {
    'circle-radius': 5,
    'circle-fill-color': 'red',
    'stroke-color': 'yellow',
    'stroke-width': 2,
  },
  Polygon: {
    'circle-radius': 5,
    'circle-fill-color': 'red',
    'stroke-color': 'yellow',
    'stroke-width': 2,
    'fill-color': 'blue',
  },
  Circle: {
    'circle-radius': 5,
    'circle-fill-color': 'red',
    'stroke-color': 'blue',
    'stroke-width': 2,
    'fill-color': 'yellow',
  },
};

styles定义了绘制图形时的样式。

document.getElementById('undo').addEventListener('click', function () {
  draw.removeLastPoint();
});

为撤销按钮注册单击事件，调用draw对象的删除最后一个绘制的点（removeLastPoint）方法，也就是对于绘制线、多边形时、且在未进行双击结束绘制前是有效的，对于绘制圆形也是有效的。

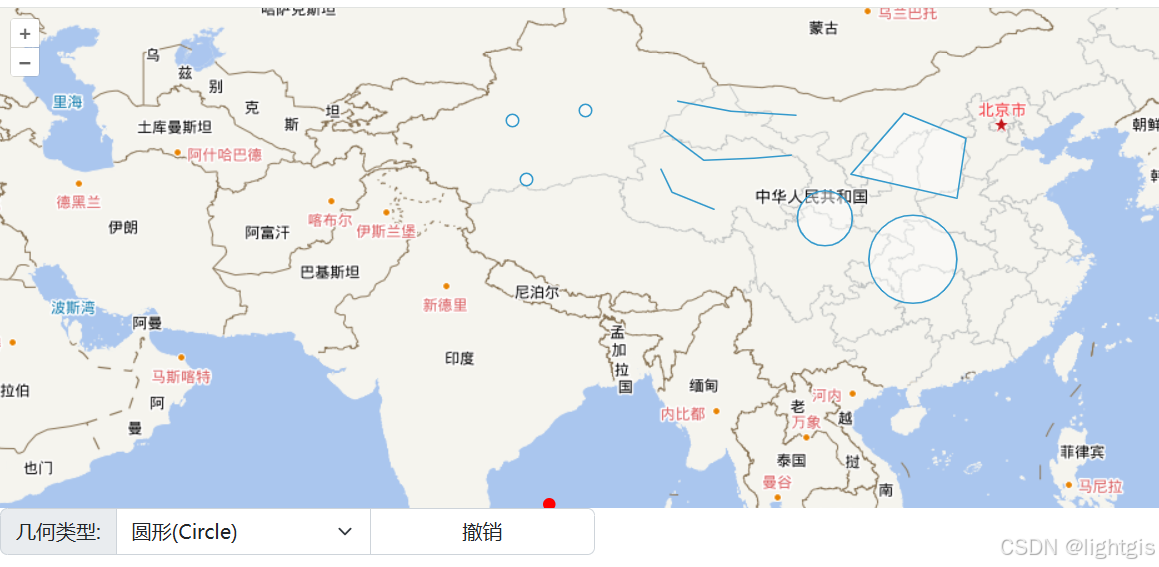

效果如下：
