无类别链路状态路由协议 协议号 89
更新机制 触发更新 存在周期更新 30min 组播更新 更新的是链路状态
224.0.0.5 串行链路中
224.0.0.6 DR/BDR 在以太网环境中
更新内容 LSA
LSA 链路状态通告，路由器两边的IP地址
LSDB 链路状态数据库
OSPF有11类LSA，1,2,3,4,5,7.六类经常用。
1.类型1:Router LSA:每个路由器都将产生Router LSA，这种LSA只在本区域内传播，描述了路由器所有的链路和接口，状态和开销.
2.类型2:Network LSA:在每个多路访问网络中，DR都会产生这种Network LSA，它只在产生这条Network LSA的区域泛洪描述了所有和它相连的路由器(包括DR本身)。
3.类型3:Network Summary LSA:由ABR路由器始发，用于通告该区域外部的目的地址.当其他的路由器收到来自ABR的Network Summary LSA以后，它不会运行SPF算法，它只简单的加上到达那个ABR的开销和Network Summary LSA中包含的开销,通过ABR，到达目标地址的路由和开销一起被加进路由表里，这种依赖中间路由器来确定到达目标地址的完全路由(full route)实际上是距离矢量路由协议的行为。
4.类型4:ASBR Summary LSA:由ABR发出，ASBR汇总LSA除了所通告的目的地是一个ASBR而不是一个网络外，其他同Network Summary LSA.
5.类型5:AS External LSA:发自ASBR路由器，用来通告到达OSPF自治系统外部的目的地，或者OSPF自治系统那个外部的缺省路由的LSA.这种LSA将在全AS内泛洪(4个特殊区域除外)
6.类型6:Group Membership LSA
7.类型7:NSSA External LSA:来自非完全Stub区域(not-so-stubby area)内ASBR路由器始发的LSA通告它只在NSSA区域内泛洪，这是与LSA-Type5的区别.
8.类型8:External Attributes LSA
9.类型9:Opaque LSA(link-local scope,)
10.类型10:Opaque LSA(area-local scope)
11.类型11:Opaque LSA(AS scope)
支持等开销负载均衡，默认4条，最大6条，IOS版本12.4以后16条
Ospf的数据包
Hello 发现 维持 创建邻居关系
DBD：数据库摘要信息，基本信息
LSR：链路状态请求 通过该报文跟邻居索要LSA
LSU：链路状态更新 回应LSR 承载LSA
LSACK：确认 DBD LSR LSU

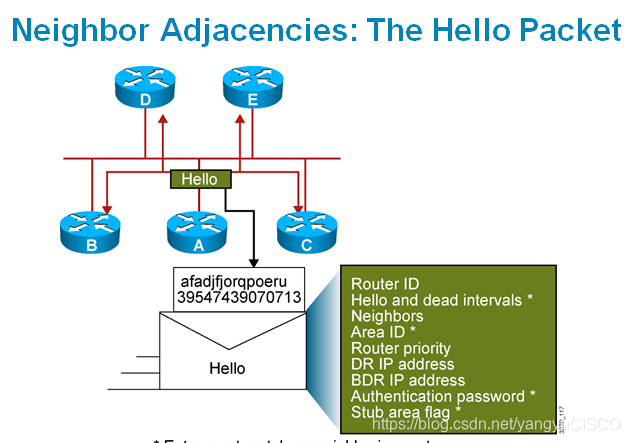

Router ID：路由器里边ospf的名字，用来标识路由器 （名字） 默认使用最大环回地址 若没有环回使用最大的物理接口地址 建议手动修改R-ID
Hello and dead intervals：hello时间10s，死亡时间40s
Neighbours:回复hello包
Area ID：区域号
Cost值计算方法=参考带宽/实际带宽
参考带宽默认100M 实际带宽是接口的实际带宽
OSPF出环概率很低
面试重点
*OSPF建邻过程
Down 开始发送hello但是没有收到邻居发来的hello 当收到对方发来hello 进入下一状态
Init 当收到对方发来的hello中有自己的Router-ID （Router-ID不能一至）进入下一状态
Two-way 邻居关系建立完成 进行选举 选举结束 进入下一状态 DR-other之间的稳定状态
Exstart 选举主从关系 master先发DBD Router-ID大的优先
Exchange 交换DBD
Loading 交换LSA 通过LSR去要LSA 对方通过LSU更新LSA

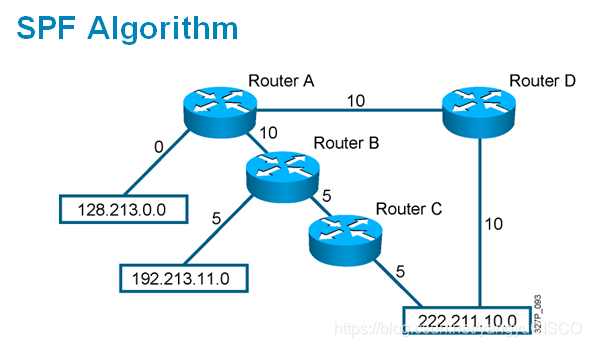

Full 邻接关系建立 启动SPF算法 计算路径 DR,BDR,DRother之间的是邻接关系
配置
R1(config)#router ospf 100 创建/进入OSPF进程100
R1(config-router)#router-id 1.1.1.1 指定Router-id
R1(config-router)#network 12.1.1.1 0.0.0.0 area 0 子网 反掩码 OSPF只支持精确宣告
反掩码中1表示不关注，0表示关注
宣告直连的作用：1.路由功能 2.激活作用使该接口具备接受和发送ospf的能力，不宣告直连的话不能接受OSPF和更新 1、路由 2、激活 3、区域
R3(config-router)#network 0.0.0.0 255.255.255.255 偷懒式宣告，表示宣告所有人试验中才能用。
Ospf的邻居表
R1#show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
2.2.2.2 1 FULL/ - 00:00:32 12.1.1.2 Serial1/1
Ospf的路由表
R1#show ip route ospf
2.0.0.0/32 is subnetted, 1 subnets
O 2.2.2.2 [110/65] via 12.1.1.2, 00:21:29, Serial1/1
3.0.0.0/32 is subnetted, 1 subnets
O 3.3.3.3 [110/129] via 12.1.1.2, 00:21:29, Serial1/1
23.0.0.0/24 is subnetted, 1 subnets
O 23.1.1.0 [110/128] via 12.1.1.2, 00:21:29, Serial1/1
R2#show ip ospf route
OSPF Router with ID (2.2.2.2) (Process ID 100)
Area BACKBONE(0)
Intra-area Route List
* 12.1.1.0/24, Intra, cost 1, area 0, Connected
via 12.1.1.2, FastEthernet1/0
* 23.1.1.0/24, Intra, cost 1, area 0, Connected
via 23.1.1.2, FastEthernet1/1
*> 1.1.1.1/32, Intra, cost 2, area 0
via 12.1.1.1, FastEthernet1/0
* 2.2.2.2/32, Intra, cost 1, area 0, Connected
via 2.2.2.2, Loopback0
OSPF拓扑表/数据库表
R2#show ip ospf database
OSPF Router with ID (2.2.2.2) (Process ID 100)
Router Link States (Area 0)（一类SLA，连路两边的IP地址）
Link ID ADV Router Age Seq# Checksum Link count
1.1.1.1 1.1.1.1 90 0x80000005 0x00BF34 2
2.2.2.2 2.2.2.2 458 0x80000003 0x00BA04 3
Net Link States (Area 0) （二类LSA，
Link ID ADV Router Age Seq# Checksum
12.1.1.1 1.1.1.1 470 0x80000001 0x004AD0
区域划分的规则：
1、星型结构 其他区域要和骨干域相连
2、需要存在ABR 区域边界路由器
通告者 内容
1类LSA router 路由器本身 链路状态（链路两边的IP地址）
2类LSA network DR 描述MA网络（除了直连外的其他的连接地址）
3类LSA sumary ABR 路由条目（从哪个接口进那个接口出）
区域边界路由器
干涉选择方法：
比较router-id,router-id大的是DR，小的是BDR
1.修改DR优先级最大，BDR次大；该选举非抢占，故必须手动重启所有设备进程
R2#clear ip ospf process
Reset ALL OSPF processes? [no]: y
优先级越大越优。
2、修改DR优先级最大，BDR次大；将其他路由器修改为0
R2(config)#int f0/0
R2(config-if)#ip ospf p
R2(config-if)#ip ospf priority 0
进接口，修改ospf优先级
扩展配置：
1、认证
明文认证：
R2(config)#int s1/0
R2(config-if)#ip ospf authentication
R2(config-if)#ip ospf authentication-key 1 cisco
密文认证：
R2(config)#int f0/0
R2(config-if)#ip ospf authentication message-digest
R2(config-if)#ip ospf message-digest-key 1 md5 cisco
区域明文认证：
R3(config)#router ospf 100
R3(config-router)#area 0 authentication
区域密文认证：
R1(config)#router ospf 100
R1(config-router)#area 1 authentication message-digest
2、被动接口（只能使用在连接客户的接口）
R1(config)#router ospf 100
R1(config-router)#passive-interface loopback 0
3、加快收敛速度，只能加快hello时间
R1(config)#int s1/1
R1(config-if)#ip ospf hello-interval 5 修改hello时间为5s dead time自动四倍关系
R1(config-if)#ip ospf dead-interval 20
链路两端必须一致
https://pan.baidu.com/s/1REE8IIZv-_X4ueki0SJcaw
4、缺省路由
必须自己有才能下放
R1(config)#router ospf 100
R1(config-router)#default-information originate
需要有缺省路由指向ISP
R1(config)#ip route 0.0.0.0 0.0.0.0 loopback 10
强制下放缺省
R1(config)#router ospf 100
R1(config-router)#default-information originate always
DR与BDR
在DR和BDR出现之前，每一台路由器和他的所有邻居成为完全网状的OSPF邻接关系，这样5台路由器之间将需要形成10个邻接关系，同时将产生20条LSA.而且在多址网络中，还存在自己发出的LSA 从邻居的邻居发回来，导致网络上产生很多LSA的拷贝，所以基于这种考虑，产生了DR和BDR.
DR将完成如下工作
DR BDR选取规则:DR BDR选取是以接口状态机的方式触发的.
DR BDR选取过程:
简洁的说:DR的筛选过程
router-ID选举规则
首先会在该路由器上的所有 环回接口里选一个IP地址最大的，如果没有环回接口就选活动的物理接口IP地址最大的。
(只有在IPV4 的环境下可以自动选举route-ID 如果是纯IPV6环境必须手工指定)
邻居关系
邻接关系建立的4个阶段:
邻居关系的建立和维持都是靠Hello包完成的，在一般的网络类型中，Hello包周期性的以HelloInterval秒发送，有1个例外:在NBMA网络中，路由器每经过一个PollInterval周期发送Hello包给状态为down的邻居(其他类型的网络是不会把Hello包发送给状态为down的路由器的).Cisco路由器上PollInterval默认120s Hello Packet以组播的方式发送给224.0.0.5，在NBMA类型，点到多点和虚链路类型网络，以单播发送给邻居路由器。邻居可以通过手工配置或者Inverse-ARP发现。
