飞凌OKMX6ULL-C开发板试用

原创

已于 2024-04-07 15:52:14 修改 · 705 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#IMX6

于 2023-08-07 22:36:54 首次发布

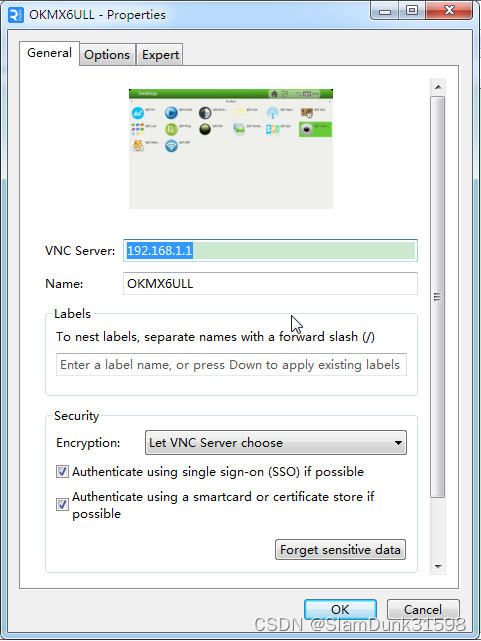

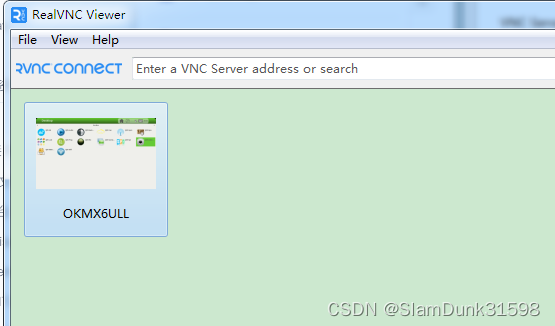

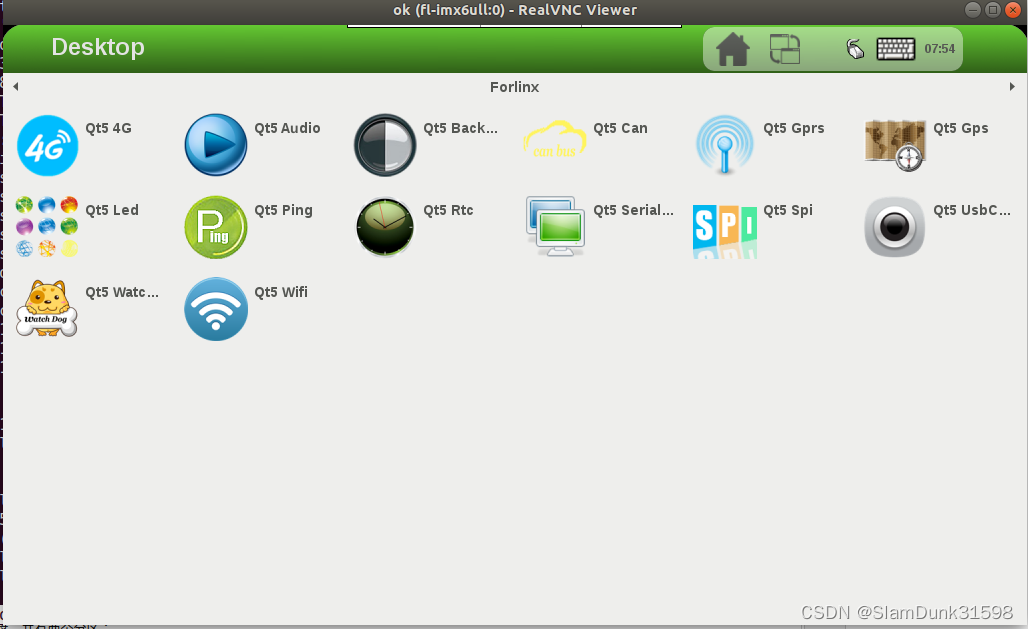

本文围绕OKMX6ULL - C开发板展开，介绍了开箱配件，说明了开发环境、软硬件资料的下载方式。对开发板系统进行了详细测试，涵盖CPU、内存、分区、网络等信息查看与压力测试。还进行了VNC显示QT界面的应用开发，包括下载、配置、编译、运行等步骤。

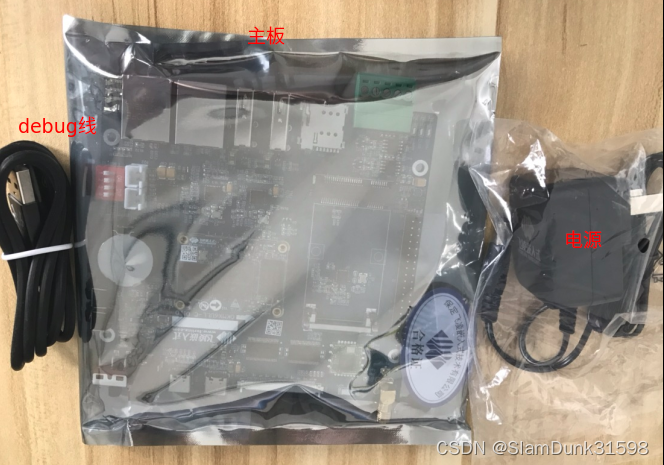

开箱体验

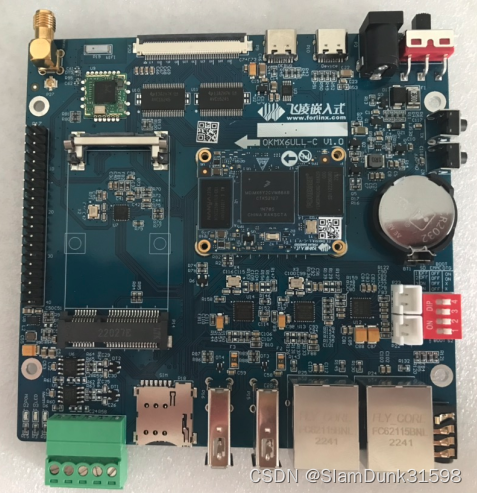

主要配件包括：USB Type-C调试线、电源线、主板。

资源下载

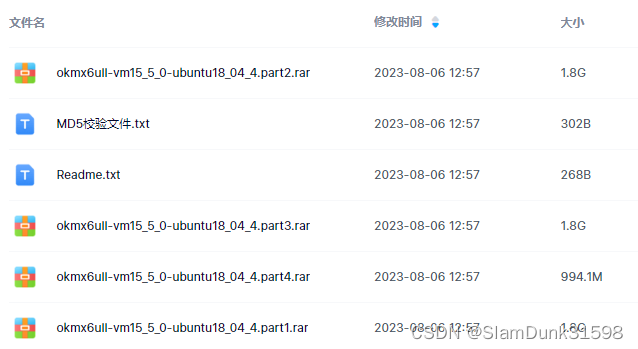

开发环境

飞凌提供了制作好的ubuntu18.04的镜像，直接到网盘下载解压即可，VMWare的安装可以参考网上教程，这里不赘述。安装好VMWare后直接打开解压出来的ubuntu18.04镜像，登录账户forlinx，密码forlinx

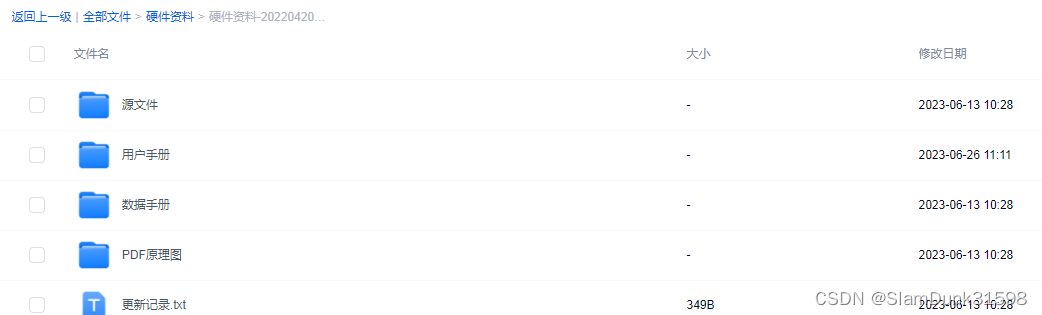

硬件资料

硬件资料包括用户手册、数据手册、PDF版的原理图以及更新记录

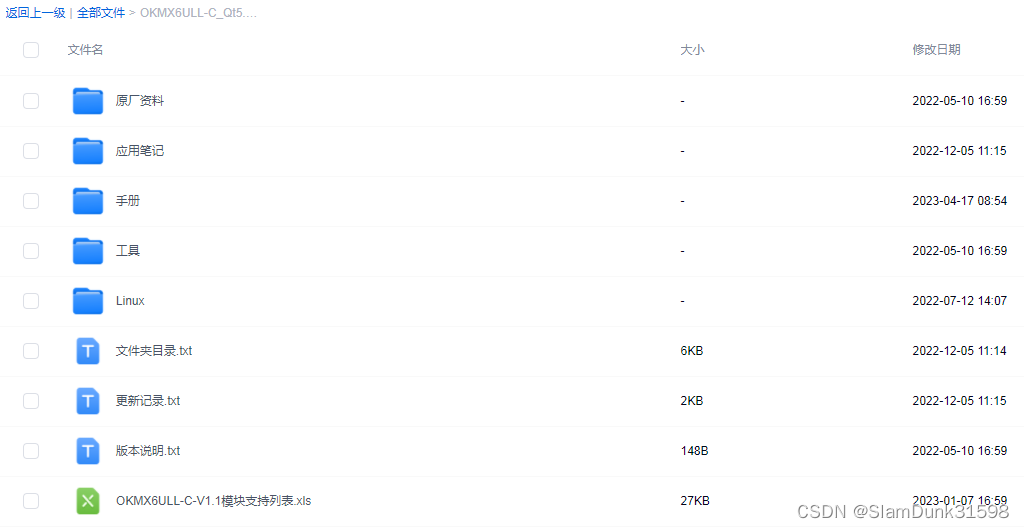

软件资料

软件方面提供了linux4.1.15+QT5.6的镜像、原厂资料包、丰富的应用笔记、数据手册、烧录工具以及Linux源码

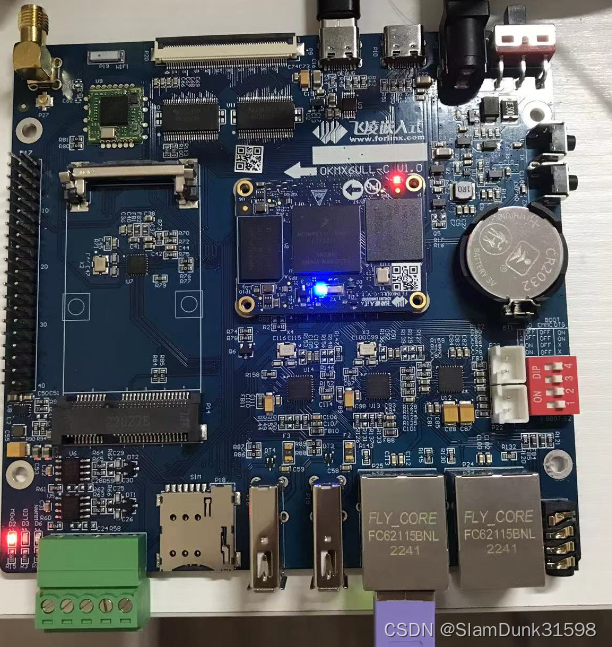

系统介绍

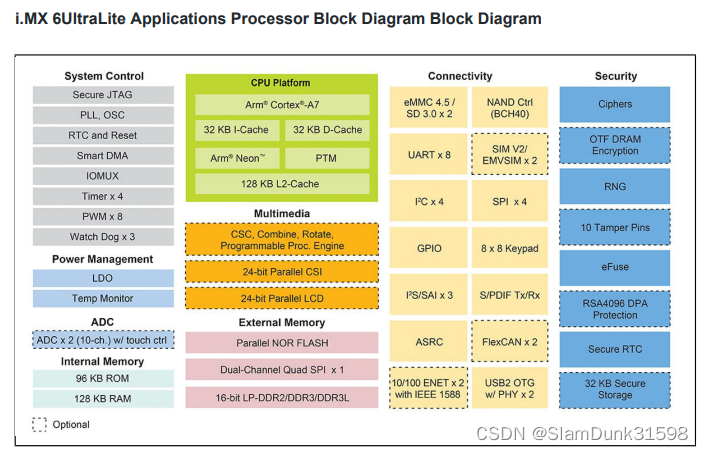

OKMX6ULL-C开发板使用的是NXP的imx6-ul处理器，主要特性如下

CPU

Cortex-A7内核，运行频率900 MHz，128 KB L2缓存

显示

并行LCD显示，分辨率高达WXGA (1366x768)
8/10/16/24位并行摄像头传感器接口
电泳显示屏控制器支持直接驱动E-Ink EPD面板，分辨率高达2048x1536，工作频率106 Hz

存储

16位LP-DDR2, DDR3/DDR3L
8/16位并行NOR FLASH / PSRAM
双通道Quad-SPI NOR FLASH
8位原始NAND FLASH与40位ECC

连接

2个MMC 4.5/SD 3.0/SDIO端口
2个USB 2.0 OTG，HS/FS，器件或主机，带PHY接口
音频接口包括3个I2S/SAI, S/PDIF Tx/Rx
2个10/100以太网，支持IEEE 1588协议
2个12位ADC，高达10个输入通道，以及电阻式触摸控制器(4线/5线)

安全性

安全模块：TRNG，加密引擎(带DPA的AES，TDES/SHA/RSA)，安全引导

系统测试

查看 CPU 信息命令

取系统中的 CPU 的提供商和参数信息，则可以通过/proc/cpuinfo 文件得到。

processor：系统中逻辑处理核的编号，对于多核处理器则可以是物理核、或者使用超线程技术虚拟的逻辑核
BogoMIPS ：在系统内核启动时粗略测算的 CPU 每秒运行百万条指令数（MillionInstructions Per Second）

root@fl-imx6ull:~# cat /proc/cpuinfo
processor       : 0
model name      : ARMv7 Processor rev 5 (v7l)
BogoMIPS        : 3.00
Features        : half thumb fastmult vfp edsp neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae
CPU implementer : 0x41
CPU architecture: 7
CPU variant     : 0x0
CPU part        : 0xc07
CPU revision    : 5

Hardware        : Freescale i.MX6 Ultralite (Device Tree)
Revision        : 0000
Serial          : 471669d75d5b2ac2

CPU使用情况

Top命令查看CPU使用情况

Tasks:  92 total,   1 running,  88 sleeping,   3 stopped,   0 zombie
%Cpu(s):  1.5 us,  2.0 sy,  0.0 ni, 96.5 id,  0.0 wa,  0.0 hi,  0.0 si,  0.0 st
KiB Mem :   489380 total,   373512 free,    35020 used,    80848 buff/cache
KiB Swap:        0 total,        0 free,        0 used.   371988 avail Mem

  PID USER      PR  NI    VIRT    RES    SHR S %CPU %MEM     TIME+ COMMAND
  883 root      20   0    3236   1920   1612 R  3.2  0.4   0:03.34 top
  624 avahi     20   0    3692   2120   1948 S  0.6  0.4   0:00.50 avahi-daemon
    1 root      20   0    1708   1096   1028 S  0.0  0.2   0:02.09 init
    2 root      20   0       0      0      0 S  0.0  0.0   0:00.01 kthreadd
    3 root      20   0       0      0      0 S  0.0  0.0   0:00.15 ksoftirqd/0
    5 root       0 -20       0      0      0 S  0.0  0.0   0:00.00 kworker/0:0H
    7 root      20   0       0      0      0 S  0.0  0.0   0:00.34 rcu_preempt
    8 root      20   0       0      0      0 S  0.0  0.0   0:00.00 rcu_sched
    9 root      20   0       0      0      0 S  0.0  0.0   0:00.00 rcu_bh
   10 root      rt   0       0      0      0 S  0.0  0.0   0:00.00 migration/0
