HEX 文件介绍及Hex拼接

一、hex文件：

:020000040000FA
:100000000207B5020803FFFFFFFFFF02080BFFFF17
:10001000FFFFFF020813FFFFFFFFFF02081BFFFFA8
:10002000FFFFFF020823FFFFFFFFFF02082BFFFF78
..............
..............
:1007E00082E43519F583222518F8E43519F9220039
:1007F000000080FBFFFFFFFFFFFFFFFFFFFFFFFF8A
:04000005000007B53B
:00000001FF

省略开头及结尾。

二、行定义

是用ASCII来表示二进制的数值，十六进制数组成的指令或者数据，每一行就是一个hex记录。
1、“：”表示一行的开始；

2、第1、2个字符1和0，即“0x10”表示本行包含的数据长度为16个；

3、第3、4、5、6个字符，固定这4位表示地址，即“0000”表示数据存储的起始地址，表示在0x0000地址开始存放本行包含的16个数据。

4、第7、8个字符，固定这2位表示本行包含数据数据的类型，
‘00’ Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
‘01’ End of File Record:用来标识文件结束，放在文件的最后，标识HEX文件的结尾
‘02’ Extended Segment Address Record:用来标识扩展段地址的记录
‘03’ Start Segment Address Record:开始段地址记录
‘04’ Extended Linear Address Record:用来标识扩展线性地址的记录
‘05’ Start Linear Address Record:开始线性地址记录

5、由前两个字符“10”可知本行的数据长度位16个字节，所有往后的32个字符就是本行包含的数据，每两个字符表示一个字节数据，总共有16个字节数据。跟最前两个字符决定的长度一致。但是这个数据的长度不是固定的，例如最后一行00000001FF，这行包含的数据长度0，没有数据。

6、最后两个字符为本行的校验码。

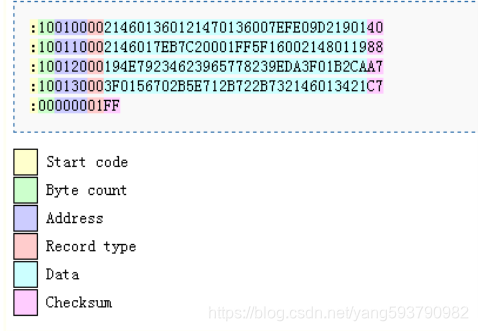

通过上面的几点分析可以总结出hex文件的每一行的格式：
<0x3a>[数据长度1Byte][数据地址2Byte][数据类型1Byte][数据nByte][验证码1Byte]<0x0d><0x0a>

三、hex结构

四部分构成：
:020000040000FA 04:程序绝对地址记录
:100000000207B5020803FFFFFFFFFF02080BFFFF17 00:数据记录
…
:04000005000007B53B 05:
:00000001FF 01:文件结束记录

三、校验的算法：

计算从(0x3a)以后的所有各字节的和模256的余。即各字节二进制算术和，不计超过256的溢出值，然后用0x100减去这个算数累加和，得出的值就是此行校验码。举一个简单的例子，如第一行020000040800F2
0x02+0x00+0x00+0x00+0x04+0x08+0x00 = 0x0E
0x100 – 0x0E = 0xF2.

四、hex拼接：

如将boot与app拼接，可以吧boot中所有00数据 复制到app 00数据之上
