数字集成电路设计（三、Verilog HDL程序设计语句和描述方式）（一）

---

• 在电路设计过程中，Verilog HDL有三种程序设计方式：数据流建模，行为级建模，结构化建模
• 结构化建模就是搭电路，连线这个过程，在硬件描述语言成为模块的调用过程
• 数据流建模是硬件描述语言非常重要的一种建模方式
• 行为级建模只会在很局部的时候用到

1. 数据流建模

1.1 连续赋值语句

• 连续赋值语句只能用来对连线型变量进行驱动，而不能对寄存器型变量进行赋值
• 它可以采取显式连续赋值语句和隐式连续赋值语句两种赋值方式
• 在组合电路的描述方式中，一种方式是写出真值表，化出最简逻辑表达式然后用结构进行描述。这个的唯一区别是最后用的是运算符来表达最小项表达式

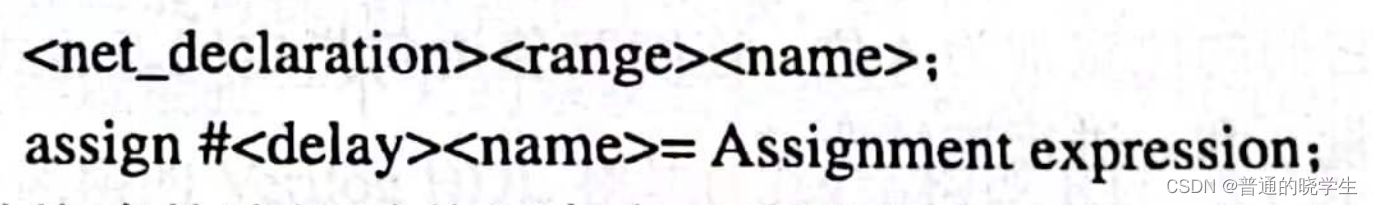

1. 显式连续赋值语句
   （就是信号定义和assign分成两条语句）

2. 隐式连续赋值语句

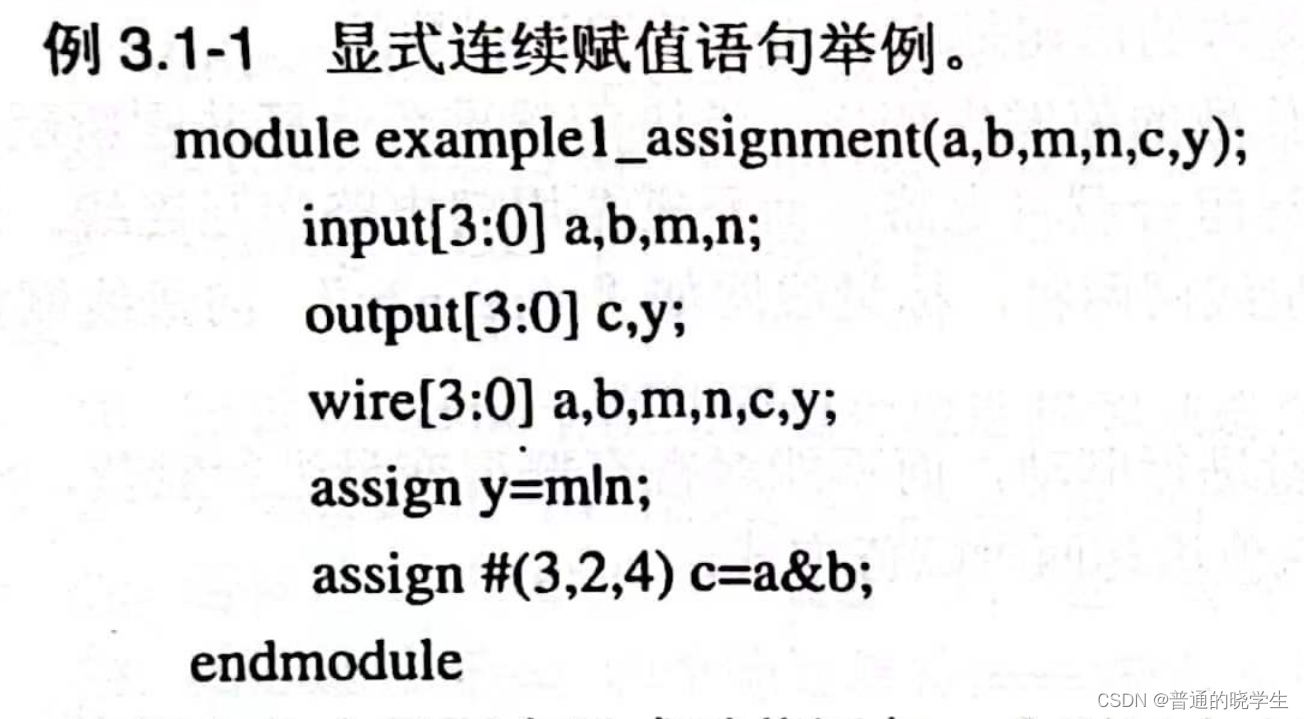

• 显示连续赋值举例：

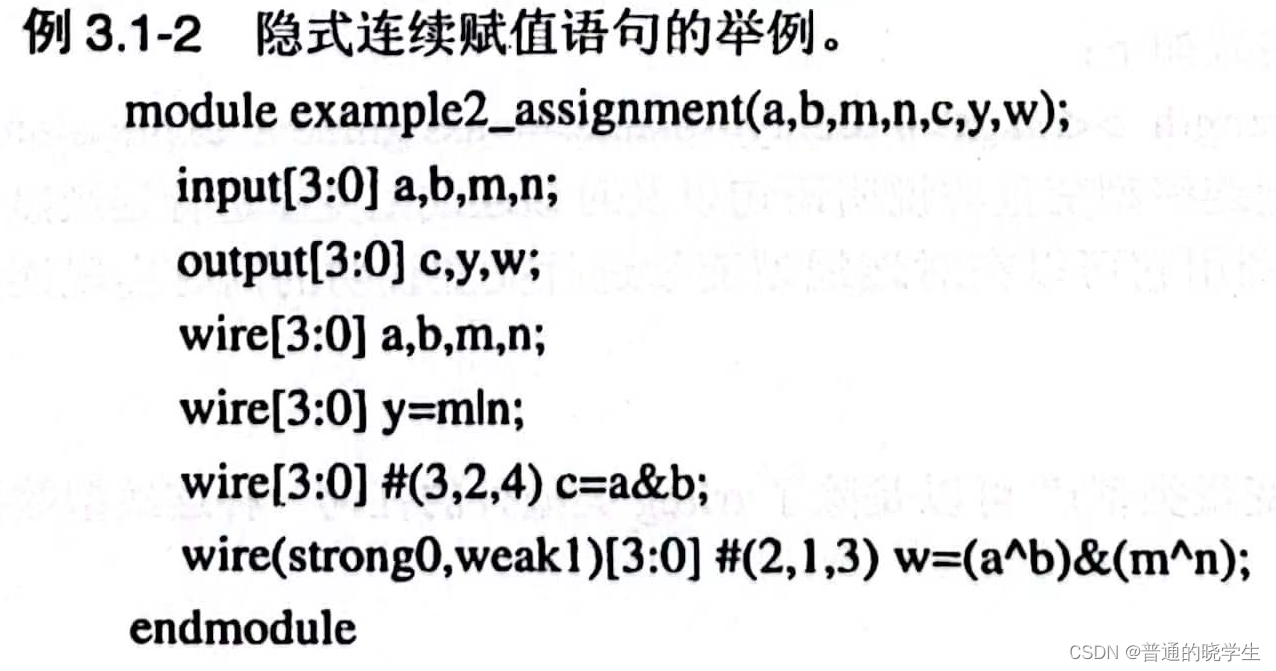

• 隐式连续赋值举例：

• ！！！连续赋值语句是数字电路中要求掌握非常强的一个东西，对数字电路的基本构成和概念要非常清楚，这样就可以用最小的电路取得这样的效果

3. ！！！需要注意
   （1）赋值目标只能是线网类型（wire）
   （2）在连续赋值中，只要赋值语句右边表达式任何一个变量有变化，表达式立即被计算，计算的结果立即给左边信号（若没有定义延迟量）（连续赋值语句是对组合电路的一个基本的描述，在组合电路中输入发生变化，输出也会随之变化）
   （3）连续赋值语句不能出现在过程块中（initial，always）
   （4）多个连续赋值语句之间是并行语句，因此与位置顺序无关
   （5）连续赋值语句中的延时具有硬件电路中惯性延时的特性，任何小于其延时的信号变化脉冲都将被滤除掉，不会体现在输出端口上（器件延迟做的非常小的时候，这时候传统电路的毛刺就有可能会带到输出端。整个电路代表的是电容特性，如果延迟很大，电容就很大，毛刺就被滤掉了，不会对输出电流有影响。但是延迟非常小的话，这个毛刺就会穿过到达输出端。对于连续赋值语句，它可以由#定义延迟。惯性延迟就是干扰信号能允许的一个工作频率范围，惯性延迟小于干扰，干扰就会起作用）

2. 行为级建模

• 硬件描述语言对于电路设计的语句主要就在行为级建模

• 行为级建模归结起来只有三条语句：赋值，条件，循环（循环语句不作为行为级建模的主要描述语句）

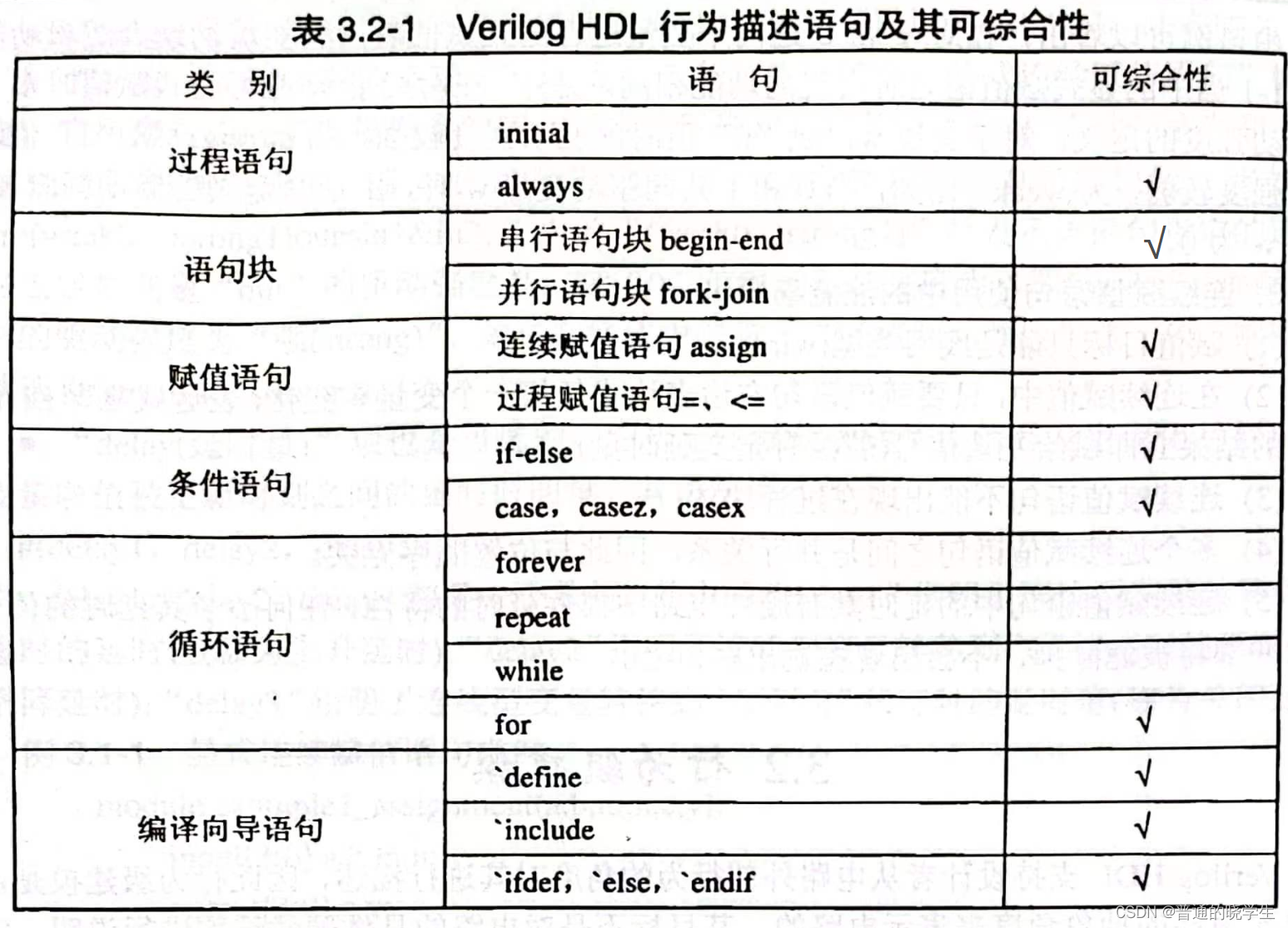

• 对于可综合来讲就是什么样的语句能够形成电路，什么样的语句不能形成电路

• 连续赋值赋值语句能够形成电路，这是没有问题的，牵扯的都是最基本的元器件和语法单元，不会有问题。这样来讲的话，出问题出的最多的就在行为级建模上面

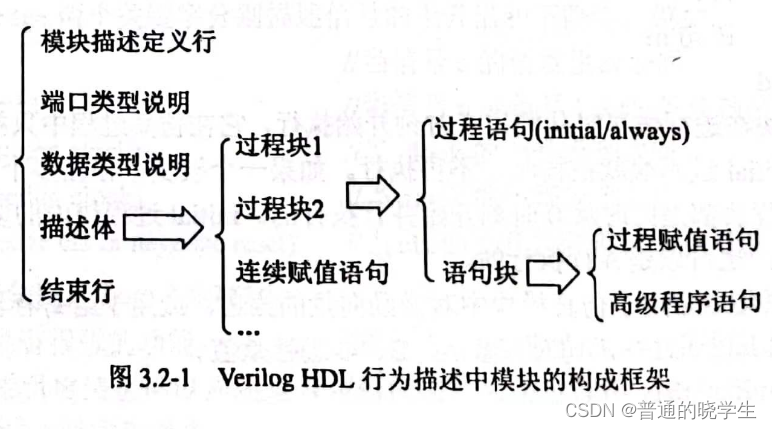

2.1 过程语句

• Verilog HDL中过程块是由过程语句所组成的。过程语句有两种，分别是initial过程语句和always过程语句。

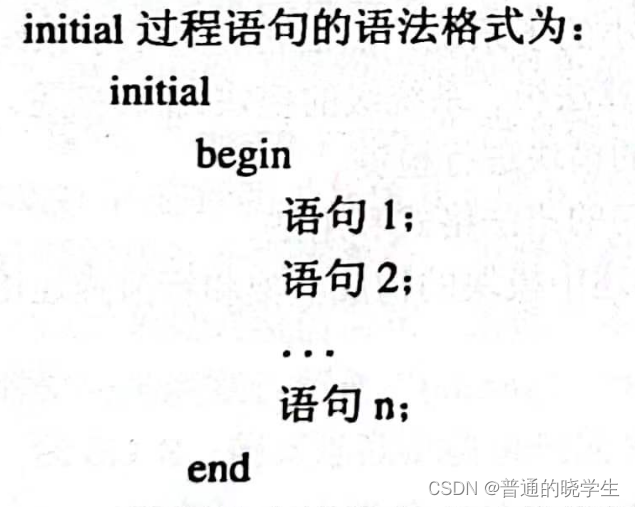

1. initial过程语句

   （1）initial语句主要用在仿真和测试
   （2）initial在可综合语句中起到什么作用：初始化。！！电路的初始化是靠复位信号完成的，所以initial语句没有太大用。在语法严格的VHDL里面，它是没有initial语句的，它的全局复位就是用复位信号。在代码中，有人信号把刚上电的置位信号全放在initial里面，这样是非常危险的，如果程序跑掉必须断电重来，如果用的复位信号做的初始化只需要复位重来就行了

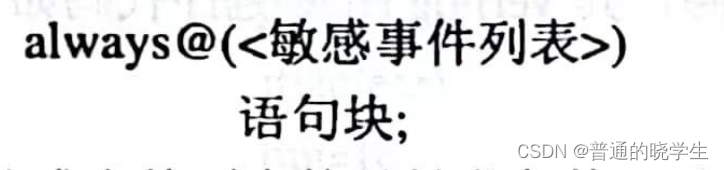

2. always过程语句


• 敏感时间列表可以没有
• always 过程语句的触发状态是一直存在的，只要满足 always 后面的敏感事件列表，就执行语句块
• 两个问题：
