在企业级开发中、我们经常会有编写数据库表结构文档的时间付出，从业以来，待过几家企业，关于数据库表结构文档状态：要么没有、要么有、但都是手写、后期运维开发，需要手动进行维护到文档中，很是繁琐、如果忘记一次维护、就会给以后工作造成很多困扰、无形中制造了很多坑留给自己和后人，于是萌生了要自己写一个插件工具的想法。

关于名字，想一个太难了，好在我这个聪明的小脑瓜灵感一现，怎么突出它的小，但重要呢？从小就学过雷锋的螺丝钉精神，摘自雷锋日记：虽然是细小的螺丝钉，是个细微的小齿轮，然而如果缺了它，那整个的机器就无法运转了，慢说是缺了它，即使是一枚小螺丝钉没拧紧，一个小齿轮略有破损，也要使机器的运转发生故障的...

感觉自己写的这个工具，很有这意味，虽然很小、但是开发中缺了它还不行，于是便起名为screw（螺丝钉）。

特点

简洁、轻量、设计良好
多数据库支持
多种格式文档
灵活扩展
支持自定义模板

文档生成支持

html
word
markdown

文档截图

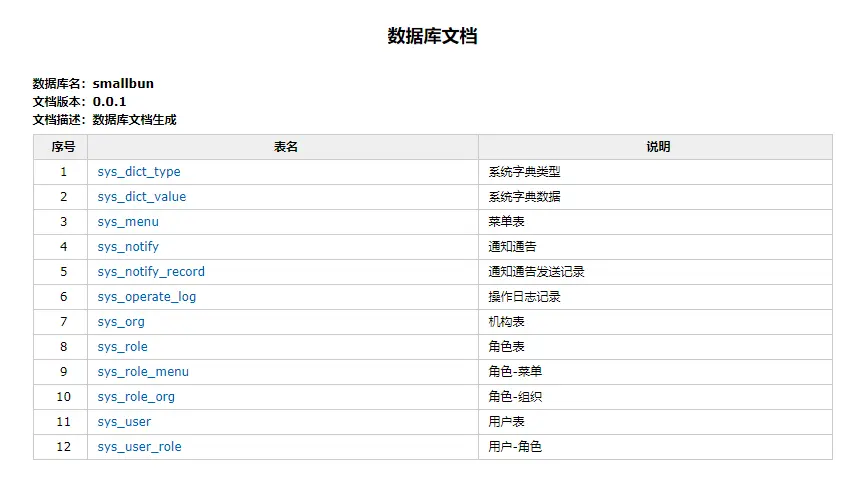

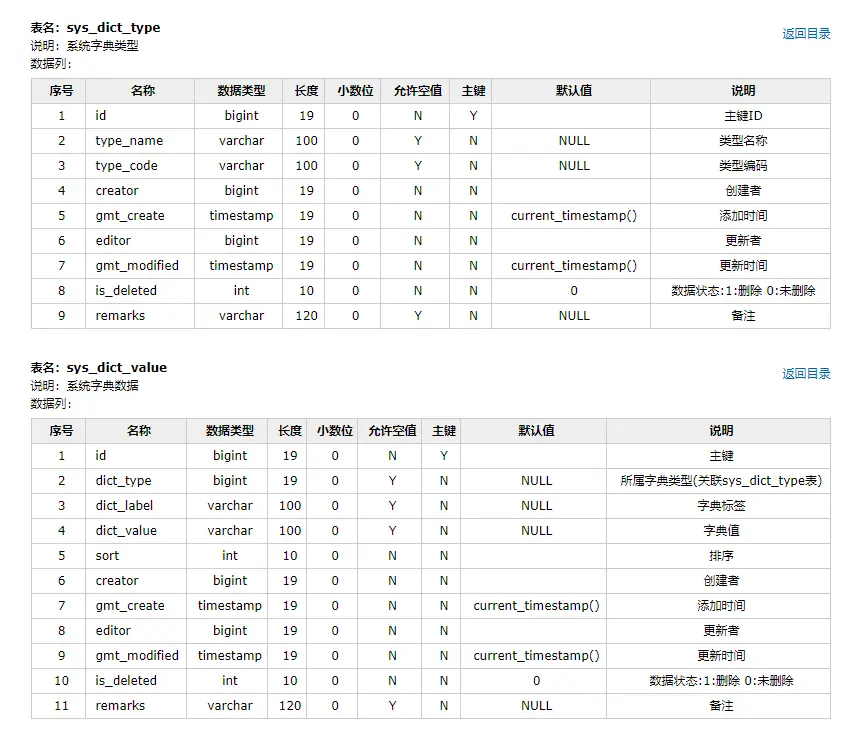

html

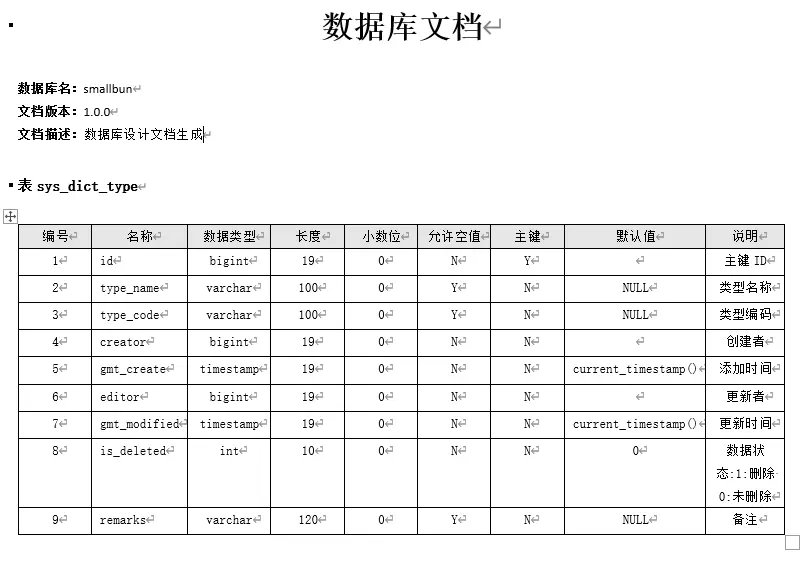

word

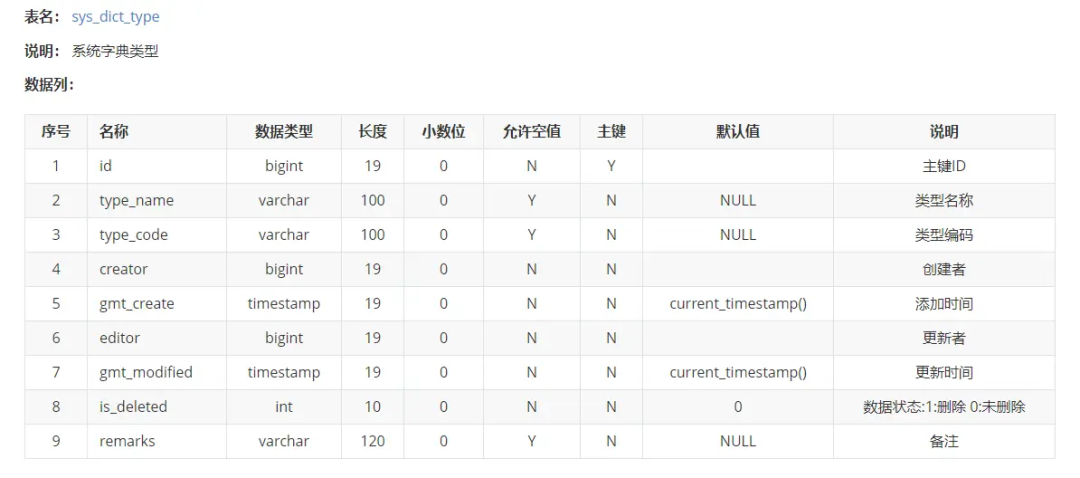

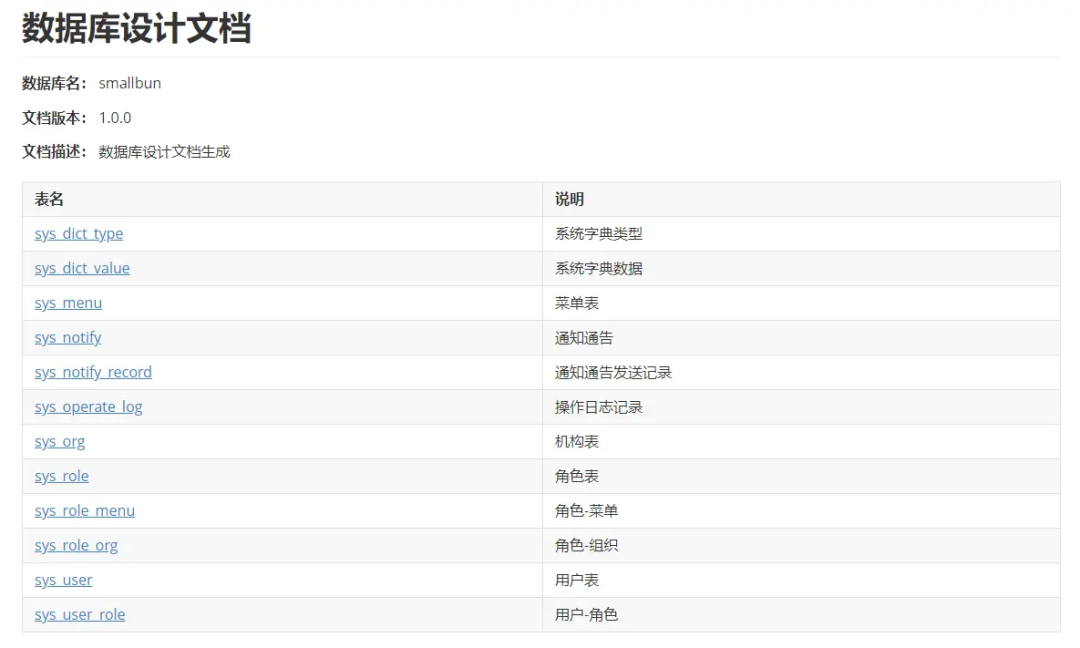

markdwon


使用方式

普通方式

引入依赖


    cn.smallbun.screw
    screw-core
    ${lastVersion}

编写代码

/**
 * 文档生成
 */
void documentGeneration() {
   //数据源
   HikariConfig hikariConfig = new HikariConfig();
   hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
   hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/database");
   hikariConfig.setUsername("root");
   hikariConfig.setPassword("password");
   //设置可以获取tables remarks信息
   hikariConfig.addDataSourceProperty("useInformationSchema", "true");
   hikariConfig.setMinimumIdle(2);
   hikariConfig.setMaximumPoolSize(5);
   DataSource dataSource = new HikariDataSource(hikariConfig);
   //生成配置
   EngineConfig engineConfig = EngineConfig.builder()
         //生成文件路径
         .fileOutputDir(fileOutputDir)
         //打开目录
         .openOutputDir(true)
         //文件类型
         .fileType(EngineFileType.HTML)
         //生成模板实现
         .produceType(EngineTemplateType.freemarker)
         //自定义文件名称
         .fileName("自定义文件名称").build();

   //忽略表
   ArrayList ignoreTableName = new ArrayList<>();
   ignoreTableName.add("test_user");
   ignoreTableName.add("test_group");
   //忽略表前缀
   ArrayList ignorePrefix = new ArrayList<>();
   ignorePrefix.add("test_");
   //忽略表后缀
   ArrayList ignoreSuffix = new ArrayList<>();
   ignoreSuffix.add("_test");
   ProcessConfig processConfig = ProcessConfig.builder()
         //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
   //根据名称指定表生成
   .designatedTableName(new ArrayList<>())
   //根据表前缀生成
   .designatedTablePrefix(new ArrayList<>())
   //根据表后缀生成
   .designatedTableSuffix(new ArrayList<>())
         //忽略表名
         .ignoreTableName(ignoreTableName)
         //忽略表前缀
         .ignoreTablePrefix(ignorePrefix)
         //忽略表后缀
         .ignoreTableSuffix(ignoreSuffix).build();
   //配置
   Configuration config = Configuration.builder()
         //版本
         .version("1.0.0")
         //描述
         .description("数据库设计文档生成")
         //数据源
         .dataSource(dataSource)
         //生成配置
         .engineConfig(engineConfig)
         //生成配置
         .produceConfig(processConfig)
         .build();
   //执行生成
   new DocumentationExecute(config).execute();
}

Maven 插件




            cn.smallbun.screw
            screw-maven-plugin
            ${lastVersion}



                    com.zaxxer
                    HikariCP
                    3.4.5



                    mysql
                    mysql-connector-java
                    8.0.20




                root

                password

                com.mysql.cj.jdbc.Driver

                jdbc:mysql://127.0.0.1:3306/xxxx

                HTML

                false

                freemarker

                测试文档名称

                数据库文档生成

                ${project.version}





                    compile

                        run

扩展模块

pojo生成功能

功能简介

pojo生成功能是基于screw延伸出的扩展模块,目前处于初步开发的状态。在日常的开发中,经过需求分析、建模之后,往往会先在数据库中建表,其次在进行代码的开发。

那么pojo生成功能在这个阶段就可以帮助大家节省一些重复劳动了。使用pojo生成功能可以直接根据数据库生成对应的java pojo对象。这样后续的修改，开发都会很方便。

数据库支持

MySQL

使用方式

引入依赖


    cn.smallbun.screw
    screw-extension
    ${lastVersion}

编写代码

/**
 * pojo生成
 */
void pojoGeneration() {
    //数据源
    HikariConfig hikariConfig = new HikariConfig();
    hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
    hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/screw");
    hikariConfig.setUsername("screw");
    hikariConfig.setPassword("screw");
    //设置可以获取tables remarks信息
    hikariConfig.addDataSourceProperty("useInformationSchema", "true");
    hikariConfig.setMinimumIdle(2);
    hikariConfig.setMaximumPoolSize(5);
    DataSource dataSource = new HikariDataSource(hikariConfig);

    ProcessConfig processConfig = ProcessConfig.builder()
        //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
        //根据名称指定表生成
        .designatedTableName(new ArrayList<>())
        //根据表前缀生成
        .designatedTablePrefix(new ArrayList<>())
        //根据表后缀生成
        .designatedTableSuffix(new ArrayList<>()).build();

    //设置生成pojo相关配置
    PojoConfiguration config = new PojoConfiguration();
    //设置文件存放路径
    config.setPath("/cn/smallbun/screw/");
    //设置包名
    config.setPackageName("cn.smallbun.screw");
    //设置是否使用lombok
    config.setUseLombok(false);
    //设置数据源
    config.setDataSource(dataSource);
    //设置命名策略
    config.setNameStrategy(new HumpNameStrategy());
    //设置表过滤逻辑
    config.setProcessConfig(processConfig);
    //执行生成
    new PojoExecute(config).execute();
}

常见问题

1.生成后文档乱码？

MySQL：URL加入?characterEncoding=UTF-8。

2.Caused by: java.lang.NoSuchFieldError: VERSION_2_3_30？

检查项目freemarker依赖，这是由于版本过低造成的，升级版本为2.3.30即可。

3.java.lang.AbstractMethodError: oracle.jdbc.driver.T4CConnection.getSchema()Ljava/lang/String;

这是因为oracle驱动版本过低造成的，删除或屏蔽目前驱动版本，驱动添加升级为以下版本：


   com.oracle.ojdbc
   ojdbc8
   19.3.0.0


   cn.easyproject
   orai18n
   12.1.0.2.0

4.MySQL数据库表和列字段有说明、生成文档没有说明？

URL链接加入useInformationSchema=true即可。

5.java.lang.AbstractMethodError: com.mysql.jdbc.JDBC4Connection.getSchema()Ljava/lang/String;

这是因为mysql驱动版本过低造成的，升级mysql驱动版本为最新即可。

项目地址

转自

https://jishu.proginn.com/doc/791964778bacc1b5e

https://gitee.com/leshalv/screw
