一、SNAT原理介绍

1、SNAT 应用环境

。局域网主机共享单个公网IP地址接入Internet （私有IP不能在Internet中正常路由

2、SNAT原理

。源地址转换

。修改数据包的源地址

3、SNAT转换前提条件

。局域网各主机已正确设置IP地址、子网掩码、默认网关地址

。inux网关开启IP路由转发

。linxu系统本身是没有转发功能，只有路由发送数据

二、DNAT的原理介绍

1.DNAT应用环境

。在Internet中发布位于局域网内的服务器

2.DNAT原理

。目标地址转换

。修改数据包的目标地址

3.DNAT转换前提条件

。局域网的服务器能够访问Internet

。网关的外网地址有正确的DNS解析记录

。Linux网关开启IP路由转发

三、SNAT与DNAT的应用实操

1、实验环境：

1.1 内网服务器 IP地址：192.168.134.10 网关：192.168.134.1

1.2 网关服务器网关

内网网关：192.168.134.1

外网网关：12.0.0.1

1.3 外网服务器 IP地址：12.0.0.10 网关：12.0.0.1

2、SNAT：让内网可以访问外网

配置内网服务器

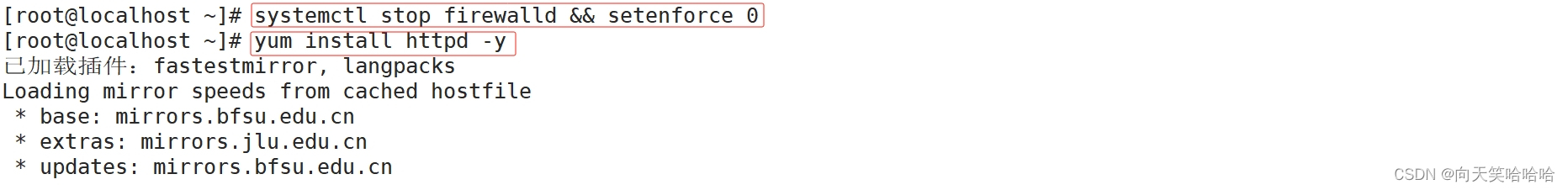

1、systemctl stop firewalld && setenforce 0
#关闭防火墙与安全机制
2、yum install httpd -y
#安装http服务

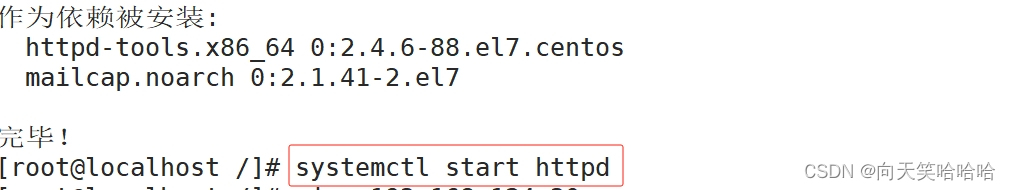

3、systemctl start httpd
#启动http服务

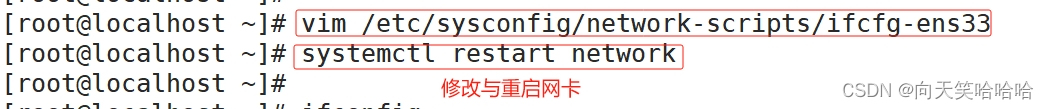

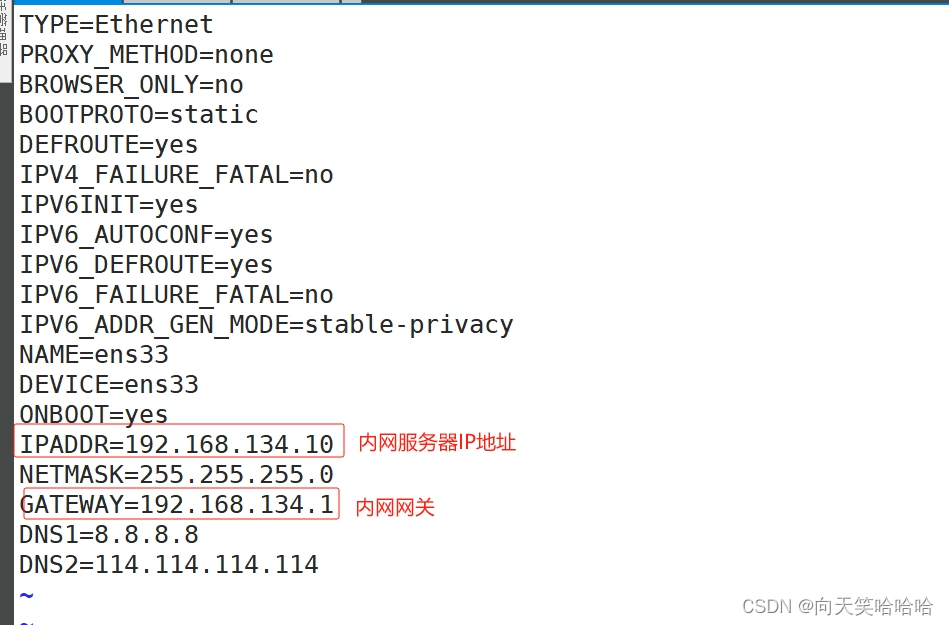

4、vim /etc/sysconfig/network-scripts/ifcfg-ens33
#修改ens33网卡
5、systemctl restart network
#重启网卡

配置网关服务器

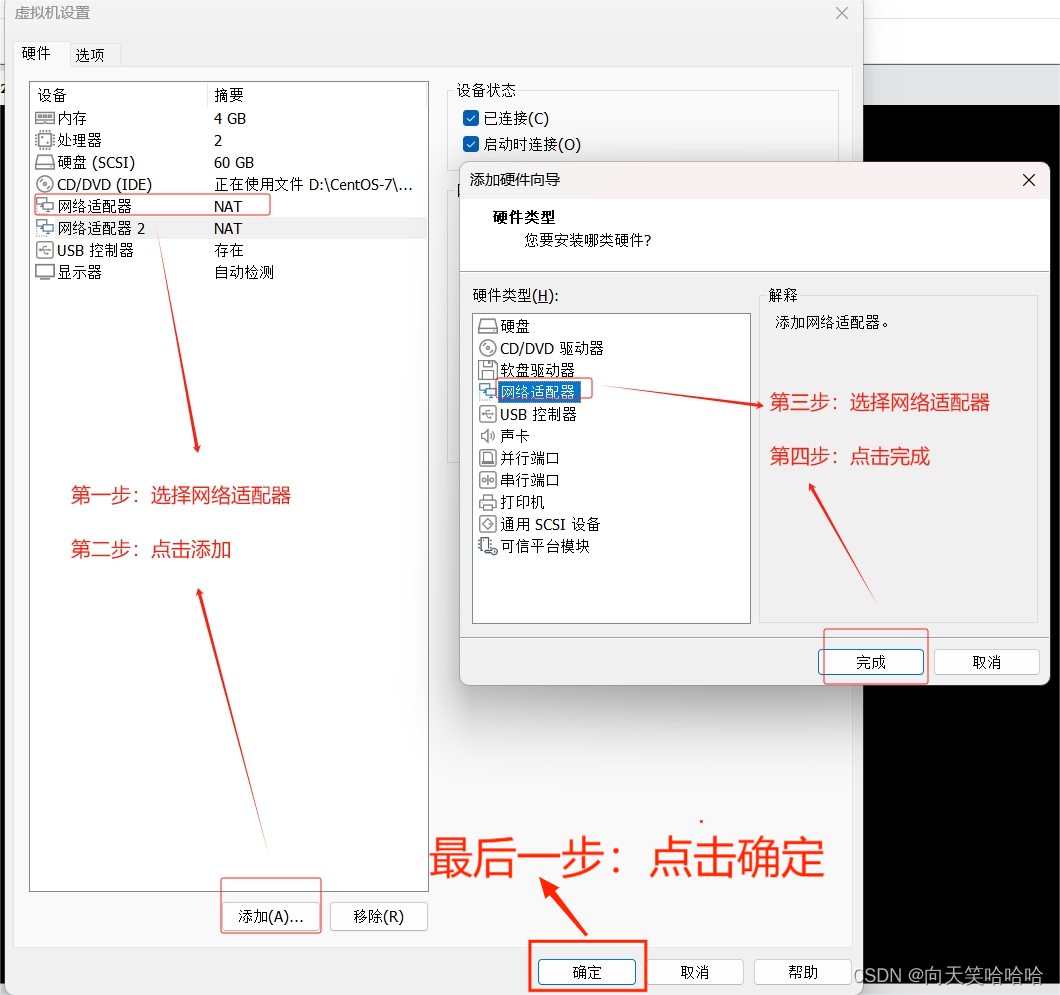

1、添加一块新网卡，需要配置内外两个网关，因此需要准备两快网卡

2、systemctl stop firewalld && setenforce 0
#关闭防火墙与安全机制

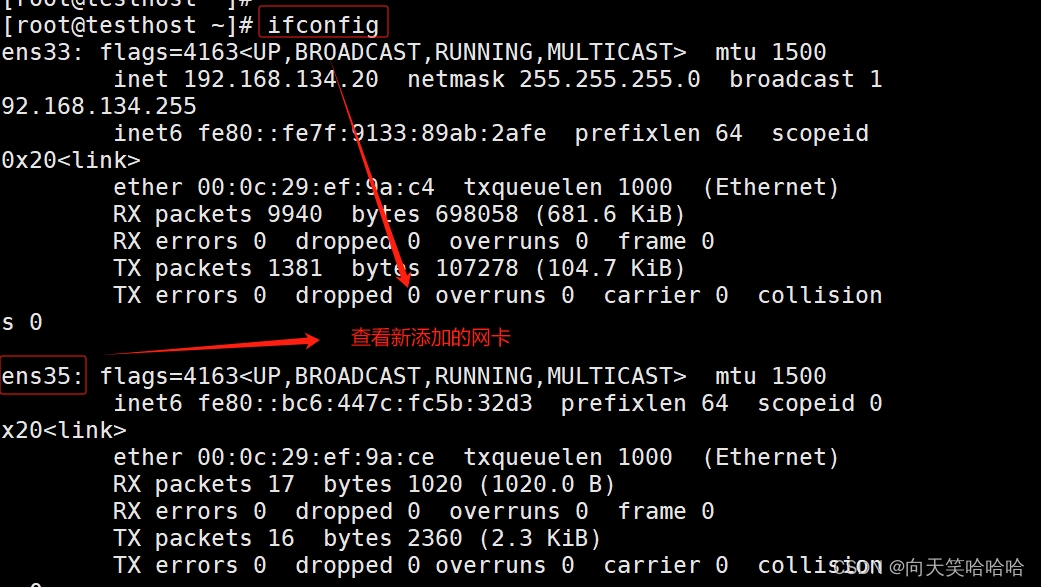

3、ifconfig
#查看网卡信息

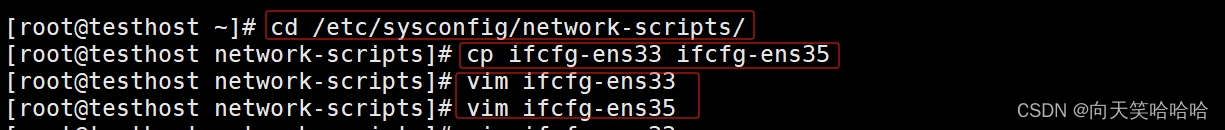

4、cd /etc/sysconfig/network-scripts/
#切换至网卡配置文件所在目录
5、cp ifcfg-ens33 ifcfg-ens35
#复制ens33网卡配置到ens36网卡

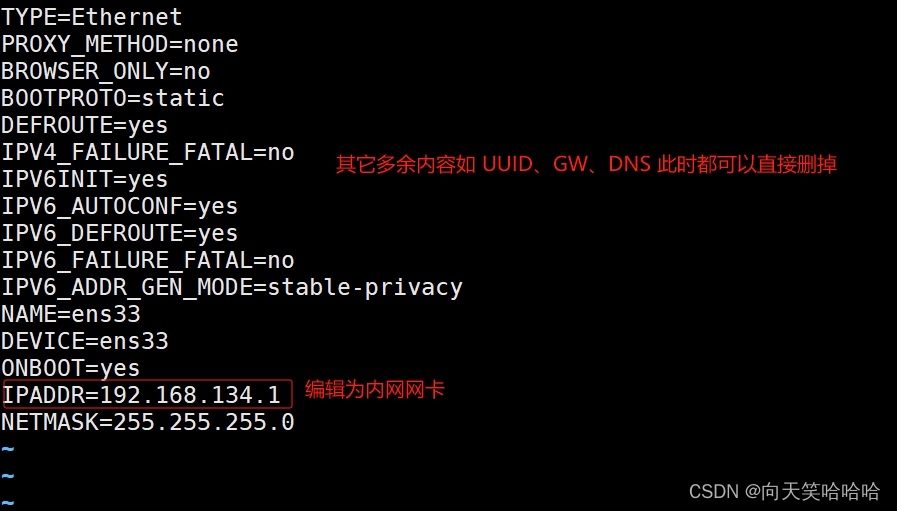

6、vim ifcfg-ens33
#修改网卡配置，按要求编辑内网网关

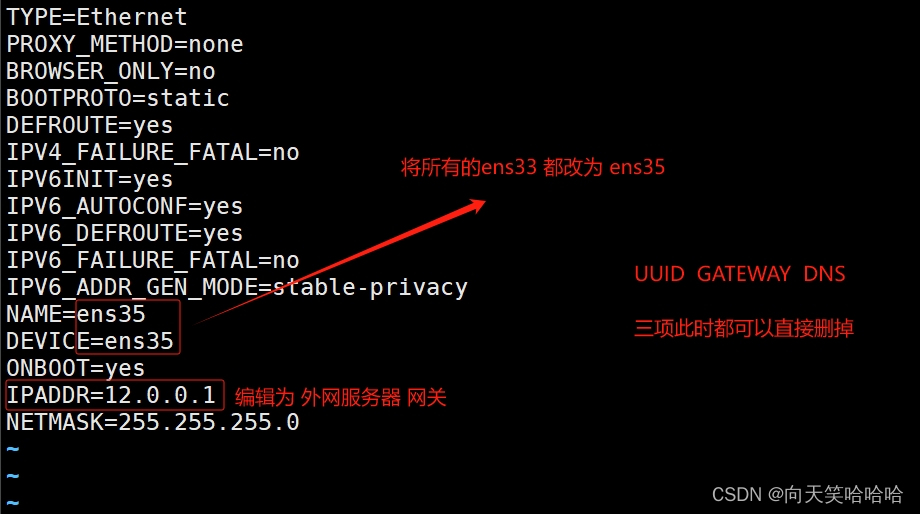

7、vim ifcfg-ens35
#修改网卡配置，按要求编辑外网网关

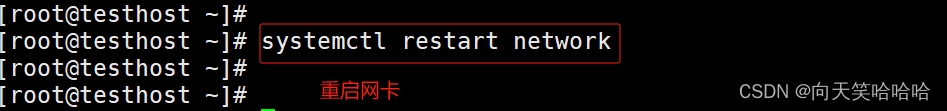

8、systemctl restart network
#重启网卡

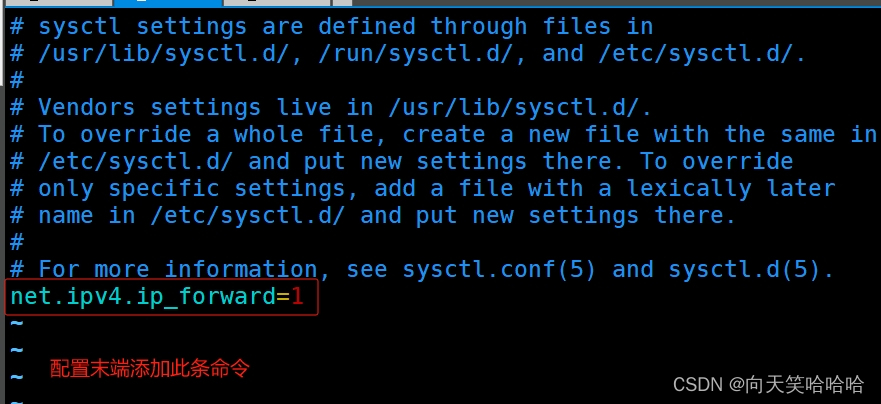

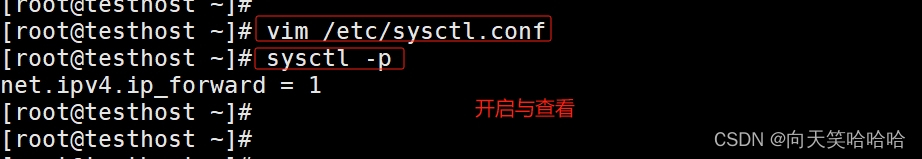

9、vim /etc/sysctl.conf
#开启SNAT
net.ipv4.ip_forward = 1
#添加此条命令到配置文件中

10、sysctl -p
#验证SNAT是否开启成功

11、iptables -F -t nat
#清空nat表规则，避免影响SNAT转换命令

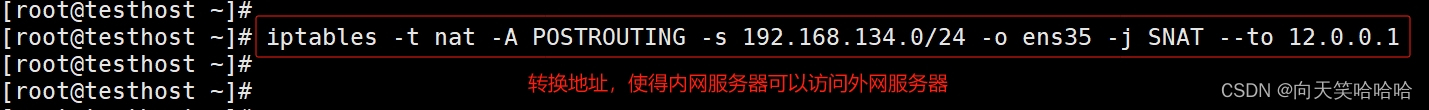

12、iptables -t nat -A POSTROUTING -s 192.168.134.0/24 -o ens35 -j SNAT --to 12.0.0.1
#转换地址，使得内网服务器可以访问外网服务器

配置外网服务器
1、systemctl stop firewalld && setenforce 0
#关闭防火墙与安全机制
2、yum install httpd -y
#安装http服务

3、systemctl start httpd
#启动http服务

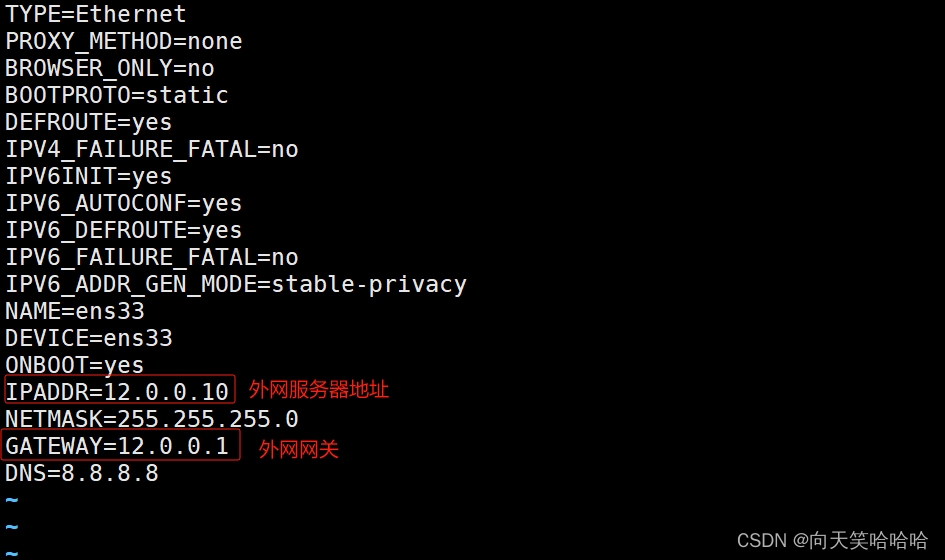

4、vim /etc/sysconfig/network-scripts/ifcfg-ens33
#修改ens33网卡
5、systemctl restart network
#重启网卡

6、#重启网卡后外网服务器xshell连接会断开，此时我们重新打开一个会话去连接修改过后的外网服务器即可（ssh 12.0.0.10）

访问测试

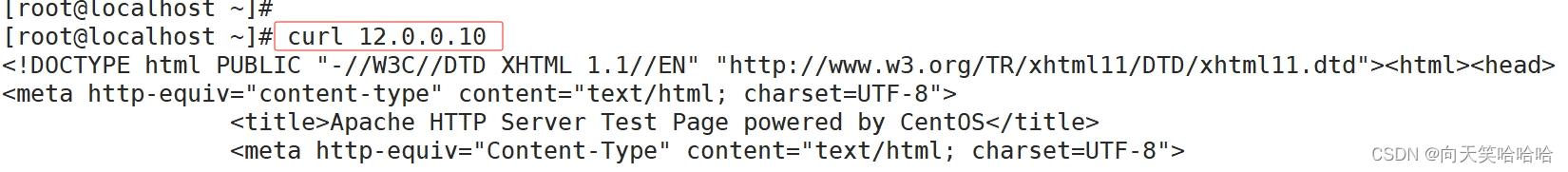

1、内网服务器访问外网服务器：curl 12.0.0.10

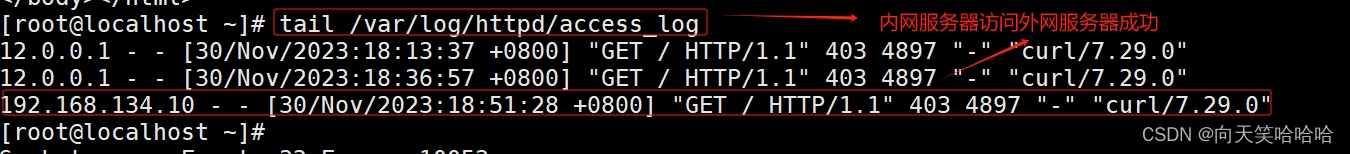

2、外网服务器查看访问日志：tail /var/log/httpd/access_log

3、DNAT：让外网可以访问内网

（与SNAT 步骤几乎一致，仅转换命令不同，编辑转换路由时输入DNAT 的转换命令即可）

配置内网服务器
1、systemctl stop firewalld && setenforce 0
#关闭防火墙与安全机制
2、yum install httpd -y
#安装http服务
3、systemctl start httpd
#启动http服务
4、vim /etc/sysconfig/network-scripts/ifcfg-ens33
#修改ens33网卡
5、systemctl restart network
#重启网卡

配置网关服务器
1、添加一块新网卡，需要配置内外两个网关，因此需要准备两快网卡
2、systemctl stop firewalld && setenforce 0
#关闭防火墙与安全机制
3、ifconfig
#查看网卡信息
4、cd /etc/sysconfig/network-scripts/
#切换至网卡配置文件所在目录
5、cp ifcfg-ens33 ifcfg-ens36
#复制ens33网卡配置到ens36网卡
6、vim ifcfg-ens33
#修改网卡配置，按要求编辑内网网关
7、vim ifcfg-ens36
#修改网卡配置，按要求编辑外网网关
8、systemctl restart network
#重启网卡
9、vim /etc/sysctl.conf
#开启DNAT
net.ipv4.ip_forward = 1
#添加此条命令到配置文件中
10、sysctl -p
#验证DNAT是否开启成功
11、iptables -F -t nat
#清空nat表规则，避免影响DNAT转换命令
12、iptables -t nat -A PREROUTING -i ens35 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to 192.168.134.20
#转换地址，使得外网服务器可以访问内网服务器

配置外网服务器1、systemctl stop firewalld && setenforce 0
#关闭防火墙与安全机制
2、yum install httpd -y
#安装http服务
3、systemctl start httpd
#启动http服务
4、vim /etc/sysconfig/network-scripts/ifcfg-ens33
#修改ens33网卡
5、systemctl restart network
#重启网卡
6、#重启网卡后外网服务器xshell连接会断开，此时我们重新打开一个会话去连接修改过后的外网服务器即可（ssh 12.0.0.10）

###访问测试
1、外网服务器访问内网服务器：curl 192.168.134.10
2、内网服务器查看访问日志：tail /var/log/httpd/access_log
