BGP小综合实验

最新推荐文章于 2025-05-21 20:40:03 发布
最新推荐文章于 2025-05-21 20:40:03 发布
阅读量100 收藏
点赞数
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xx1005906zz/article/details/132254029
版权

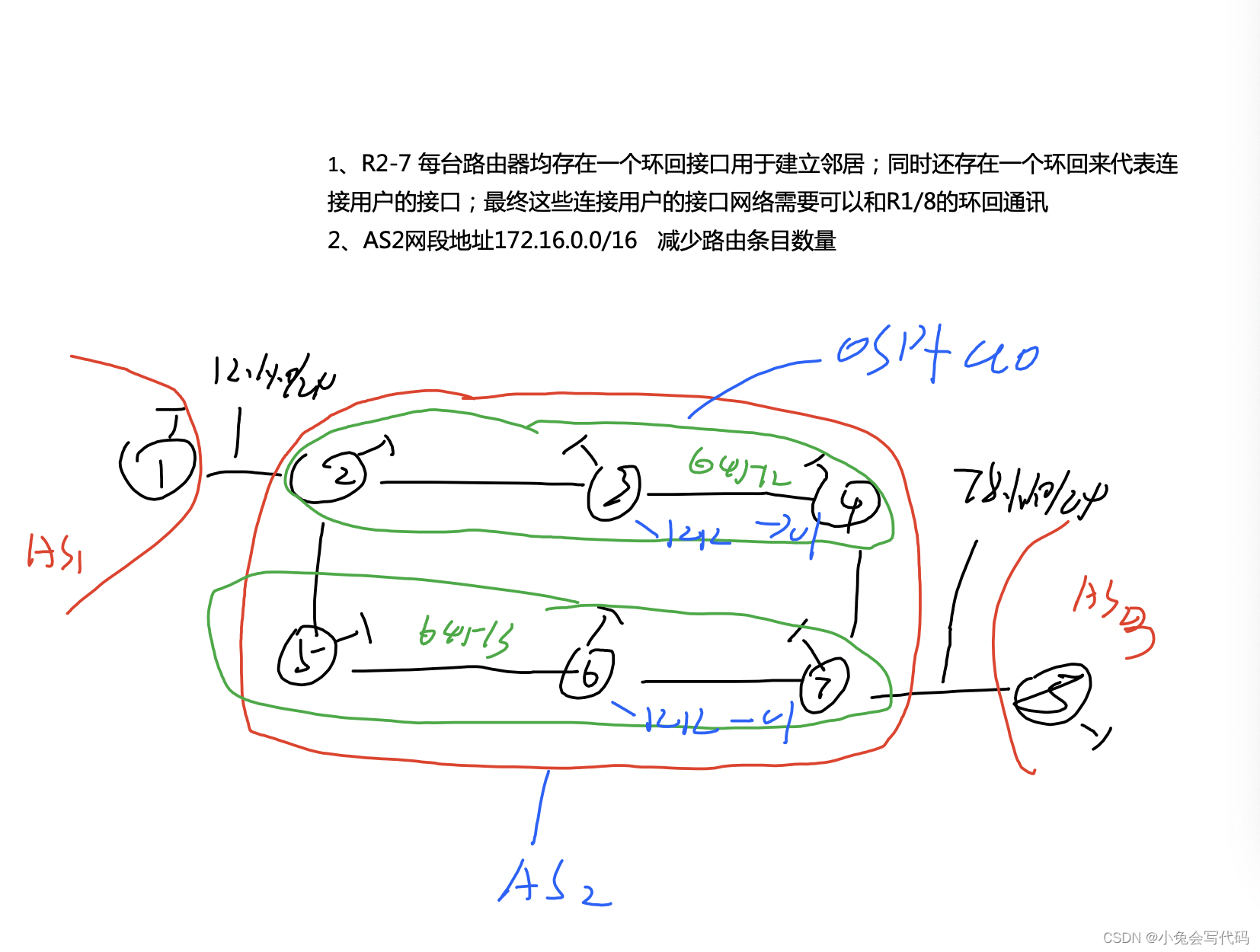

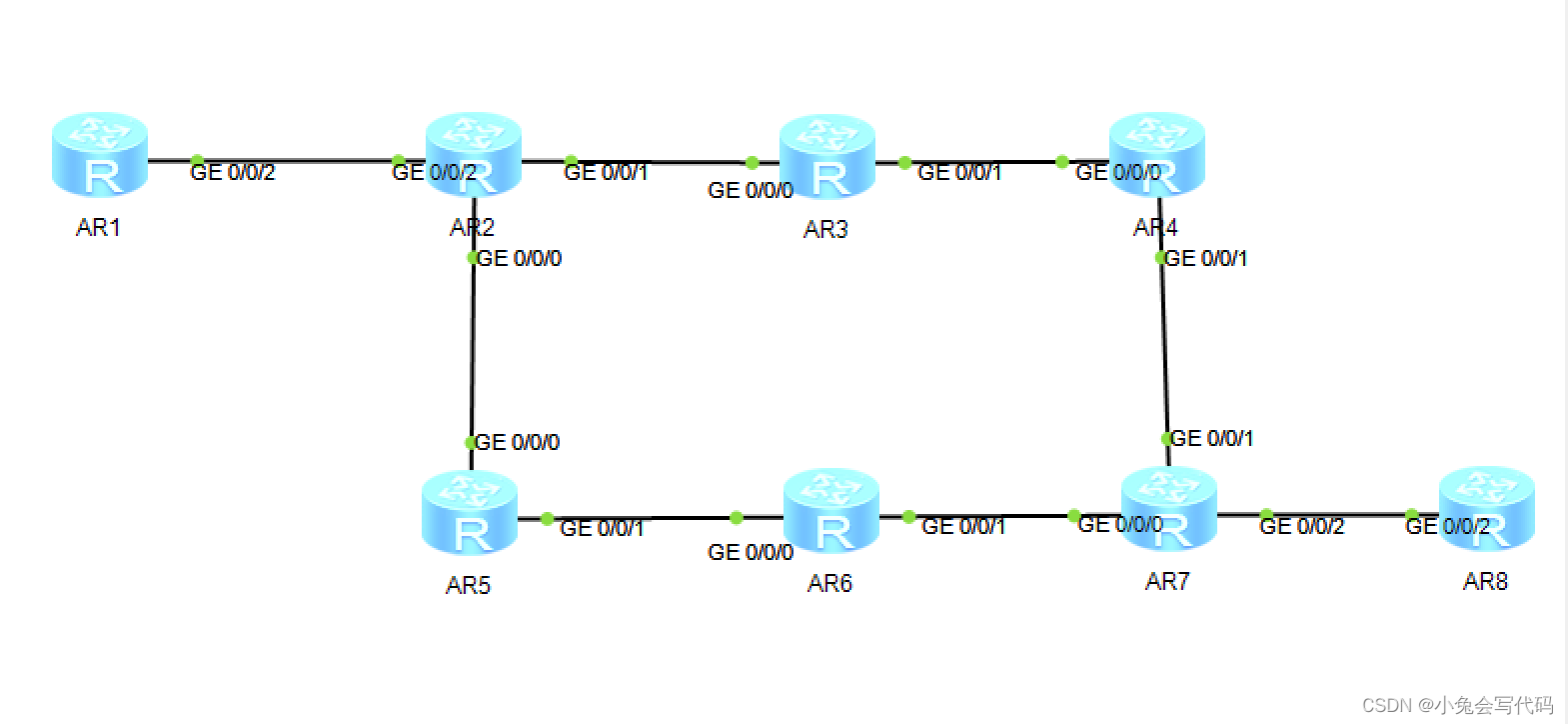

一，实验要求及拓扑图



 二，实验配置

IP地址配置

r1

[r1]int l0
[r1-LoopBack0]ip add 1.1.1.1 24
[r1-LoopBack0]int g0/0/2
[r1-GigabitEthernet0/0/2]ip add 12.1.1.1 24

r2

[r2]int l0
[r2-LoopBack0]ip add 172.16.7.1 32
[r2-LoopBack0]int l1
[r2-LoopBack1]ip add 172.16.1.1 24
[r2-LoopBack1]int g0/0/2
[r2-GigabitEthernet0/0/2]ip add 12.1.1.2 24
[r2-GigabitEthernet0/0/2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 172.16.8.1 30
[r2-GigabitEthernet0/0/1]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 172.16.8.9 30

r3

[r3]int l0
[r3-LoopBack0]ip add 172.16.7.2 32
[r3-LoopBack0]int l1
[r3-LoopBack1]ip add 172.16.2.1 24
[r3-LoopBack1]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 172.16.8.2 30
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip add 172.16.8.5 30

r4

[r4]int l0
[r4-LoopBack0]ip add 172.16.7.3 32
[r4-LoopBack0]int l1
[r4-LoopBack1]ip add 172.16.3.1 24
[r4-LoopBack1]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 172.16.8.6 30
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip add 172.16.8.13 30

r5

[r5]int l0
[r5-LoopBack0]ip add 172.16.7.4 32
[r5-LoopBack0]int l1
[r5-LoopBack1]ip add 172.16.4.1 24
[r5-LoopBack1]int g0/0/0
[r5-GigabitEthernet0/0/0]ip add 172.16.8.10 30
[r5-GigabitEthernet0/0/0]int g0/0/1
[r5-GigabitEthernet0/0/1]ip add 172.16.8.17 30

r6

[r6]int l0
[r6-LoopBack0]ip add 172.16.7.5 32
[r6-LoopBack0]int l1
[r6-LoopBack1]ip add 172.16.5.1 24
[r6-LoopBack1]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 172.16.8.18 30
[r6-GigabitEthernet0/0/0]int g0/0/1
[r6-GigabitEthernet0/0/1]ip add 172.16.8.21 30

r7

[r7]int l0
[r7-LoopBack0]ip add 172.16.7.6 32
[r7-LoopBack0]int l1
[r7-LoopBack1]ip add 172.16.6.1 24
[r7-LoopBack1]int g0/0/0
[r7-GigabitEthernet0/0/0]ip add 172.16.8.22 30
[r7-GigabitEthernet0/0/0]int g0/0/1
[r7-GigabitEthernet0/0/1]ip add 172.16.8.14 30
[r7-GigabitEthernet0/0/1]int g0/0/2
[r7-GigabitEthernet0/0/2]ip add 78.1.1.1 24

r8

[r8]int l0
[r8-LoopBack0]ip add 8.8.8.8 24
[r8-LoopBack0]int g0/0/2
[r8-GigabitEthernet0/0/2]ip add 78.1.1.2 24

ospf配置

r2

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

r3

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

r4

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

r5

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

r6

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

r7

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

静态路由配置

r1，r2，r7，r8

[r1]ip route-static 172.16.7.1 32 12.1.1.2

[r2]ip route-static 1.1.1.1 32 12.1.1.1

[r7]ip route-static 8.8.8.8 32 78.1.1.2

[r8]ip route-static 172.16.7.6 32 78.1.1.1

bgp配置

r1

bgp 1
 router-id 1.1.1.1
 peer 172.16.7.1 as-number 2
 peer 172.16.7.1 ebgp-max-hop 255
 peer 172.16.7.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 1.1.1.0 255.255.255.0
  peer 172.16.7.1 enable

r2

bgp 64512
 router-id 2.2.2.2
 confederation id 2
 confederation peer-as 64513
 peer 1.1.1.1 as-number 1
 peer 1.1.1.1 ebgp-max-hop 255
 peer 1.1.1.1 connect-interface LoopBack0
 peer 172.16.7.2 as-number 64512
 peer 172.16.7.2 connect-interface LoopBack0
 peer 172.16.7.4 as-number 64513
 peer 172.16.7.4 ebgp-max-hop 2
 peer 172.16.7.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 172.16.1.0 255.255.255.0
  network 172.16.7.0 255.255.255.0
  peer 1.1.1.1 enable
  peer 172.16.7.2 enable
  peer 172.16.7.2 next-hop-local
  peer 172.16.7.4 enable
  peer 172.16.7.4 next-hop-local

r3

bgp 64512
 router-id 3.3.3.3
 confederation id 2
 peer 172.16.7.1 as-number 64512
 peer 172.16.7.1 connect-interface LoopBack0
 peer 172.16.7.3 as-number 64512
 peer 172.16.7.3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 172.16.2.0 255.255.255.0
  peer 172.16.7.1 enable
  peer 172.16.7.3 enable
  peer 172.16.7.3 reflect-client

r4

bgp 64512
 router-id 4.4.4.4
 confederation id 2
 confederation peer-as 64513
 peer 172.16.7.2 as-number 64512
 peer 172.16.7.2 connect-interface LoopBack0
 peer 172.16.7.6 as-number 64513
 peer 172.16.7.6 ebgp-max-hop 2
 peer 172.16.7.6 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 172.16.3.0 255.255.255.0
  peer 172.16.7.2 enable
  peer 172.16.7.6 enable

r5

bgp 64513
 router-id 5.5.5.5
 confederation id 2
 confederation peer-as 64512
 peer 172.16.7.1 as-number 64512
 peer 172.16.7.1 ebgp-max-hop 2
 peer 172.16.7.1 connect-interface LoopBack0
 peer 172.16.7.5 as-number 64513
 peer 172.16.7.5 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 172.16.4.0 255.255.255.0
  peer 172.16.7.1 enable
  peer 172.16.7.5 enable

r6

bgp 64513
 router-id 6.6.6.6
 confederation id 2
 peer 172.16.7.4 as-number 64513
 peer 172.16.7.4 connect-interface LoopBack0
 peer 172.16.7.6 as-number 64513
 peer 172.16.7.6 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 172.16.5.0 255.255.255.0
  peer 172.16.7.4 enable
  peer 172.16.7.6 enable
  peer 172.16.7.6 reflect-client

r7

bgp 64513
 router-id 7.7.7.7
 confederation id 2
 confederation peer-as 64512
 peer 8.8.8.8 as-number 3
 peer 8.8.8.8 ebgp-max-hop 2
 peer 8.8.8.8 connect-interface LoopBack0
 peer 172.16.7.3 as-number 64512
 peer 172.16.7.3 ebgp-max-hop 2
 peer 172.16.7.3 connect-interface LoopBack0
 peer 172.16.7.5 as-number 64513
 peer 172.16.7.5 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 172.16.6.0 255.255.255.0
  network 172.16.7.0 255.255.255.0
  peer 8.8.8.8 enable
  peer 172.16.7.3 enable
  peer 172.16.7.3 next-hop-local
  peer 172.16.7.5 enable
  peer 172.16.7.5 next-hop-local

r8

bgp 3
 router-id 8.8.8.8
 peer 172.16.7.6 as-number 2
 peer 172.16.7.6 ebgp-max-hop 2
 peer 172.16.7.6 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 8.8.8.0 255.255.255.0
  peer 172.16.7.6 enable

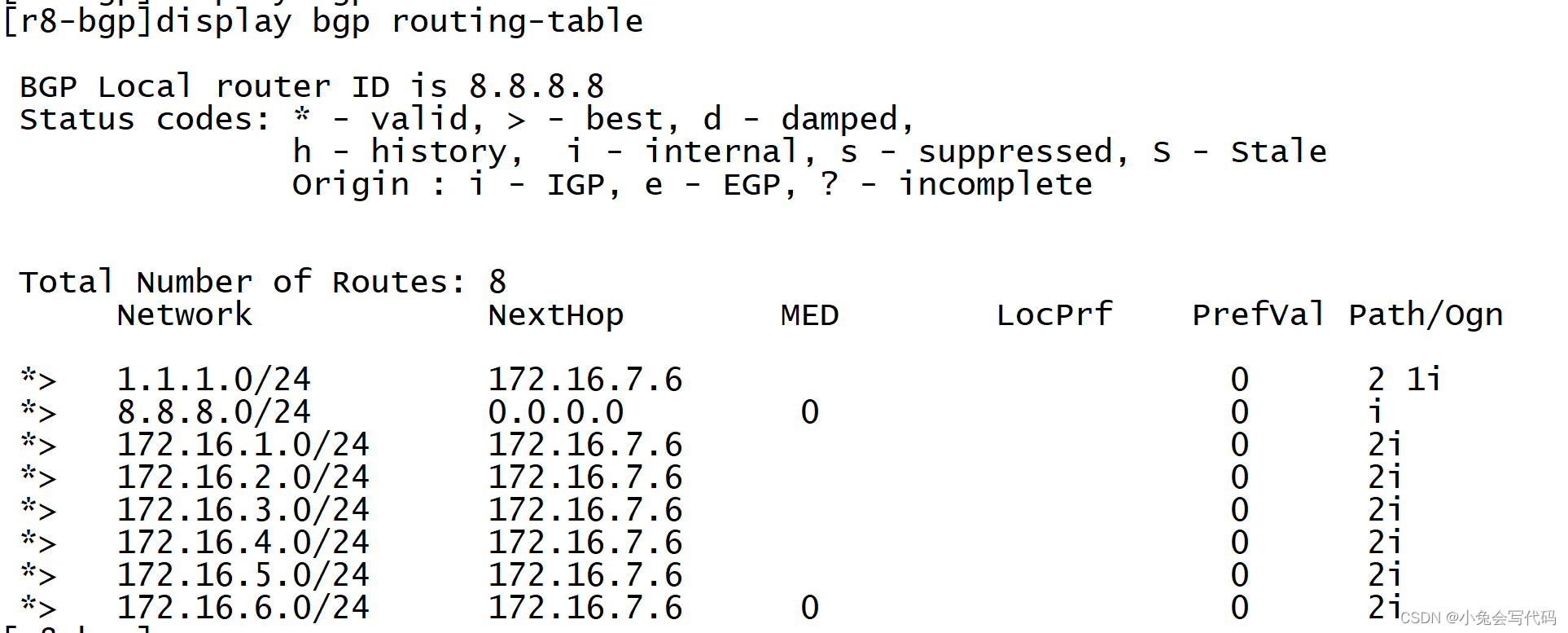

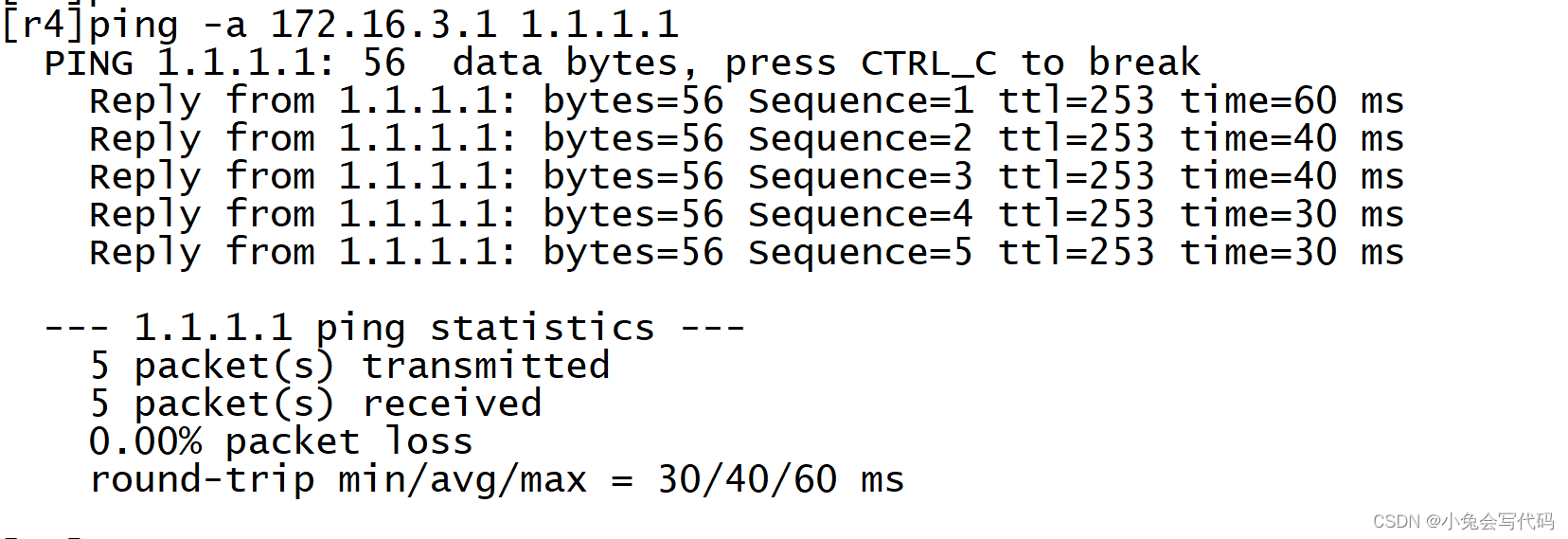

三，结果测试
