在应对越来越多复杂机械设计中的装配需求，国产3D软件也不断强化装配模块的效率。

其中，在装配中当面对结构相似的两个零件时（例如零件A和B），传统的复制方法非常耗时，现在，通过中望3D的【独立副本复制工程图】的方法，在装配里轻松复制对象，即零件B的零件图和工程图同时来自零件A，实现两者的完美关联。

具体如何实现呢？今天阿芯将展示中望3D用独立副本复制相似零件及对应工程图！

设计小技巧

为了确保所有文件都能顺利找到“家”，操作时务必记得将工程图和模型文件一起打包。这样一来，无论何时何地，你的设计资料都将完好无损。

快速指引

中望3D企业低成本选型思路：www.xwzsoft.com/zw3d.html

快速了解中望3D 2026企业方案：400··806··2030

30秒速懂中望3D

国产自主研发三维CAD/CAE/CAM+协同的全流程工业软件，企业三维CAD国产化替代方案。支持Wins+Linux双系统，高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真（流体/结构/电磁）、2-5轴加工、集成中望Teammate协同等模块。

操作方法

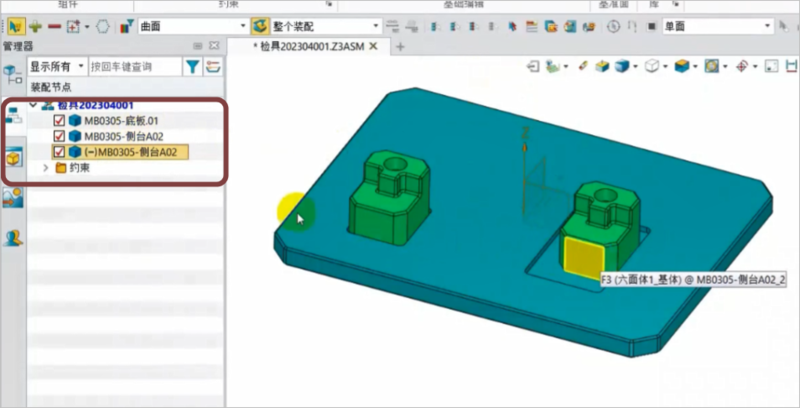

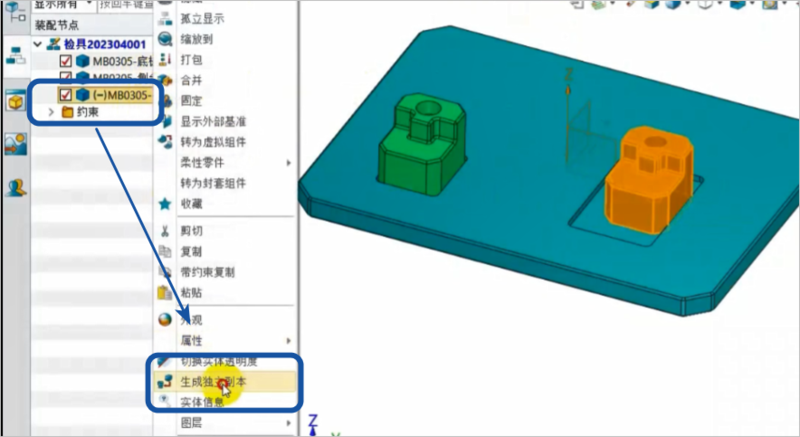

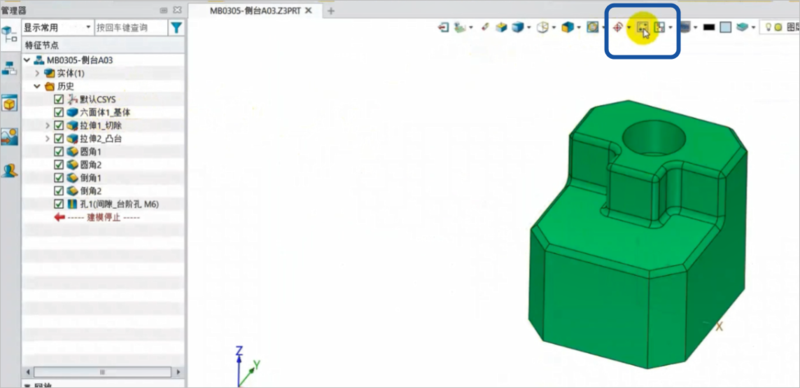

1. 看一下这个零件和对应的工程图后，回到装配文件，按住Ctrl键，l从装配树上复制一个零件，并创建带工程图的独立副本，

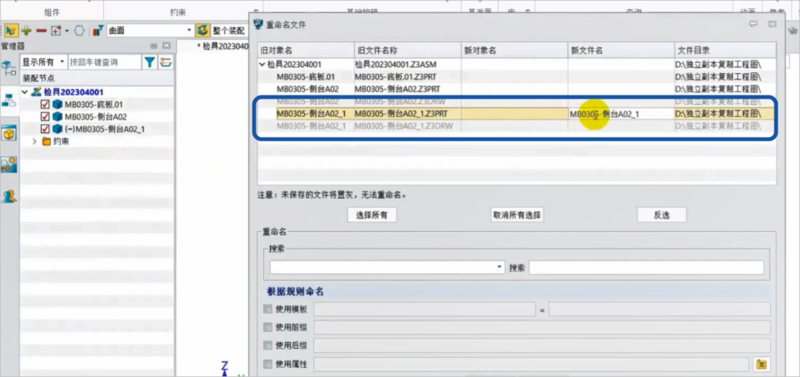

2. 为新建的零件文件改名。双击复制【旧名称】从而快速生成新名称，工程图名称相应改变。

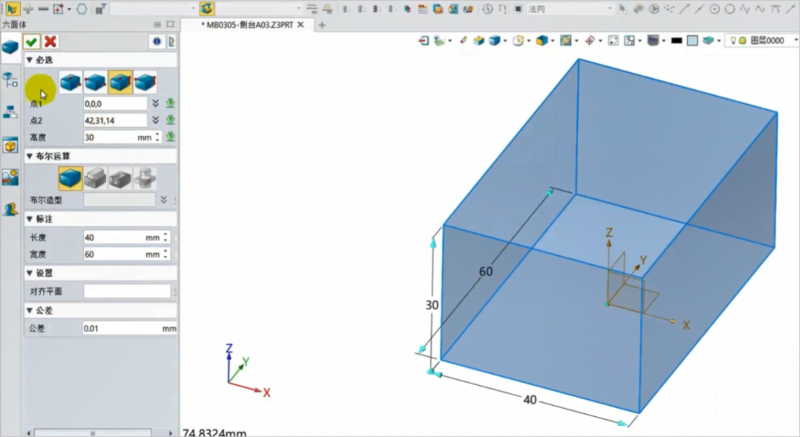

3. 双击复制的零件，隐藏其他组件，以方便更改零件。假设更新零件尺寸，便得到新零件，双击特征重新定义参数。

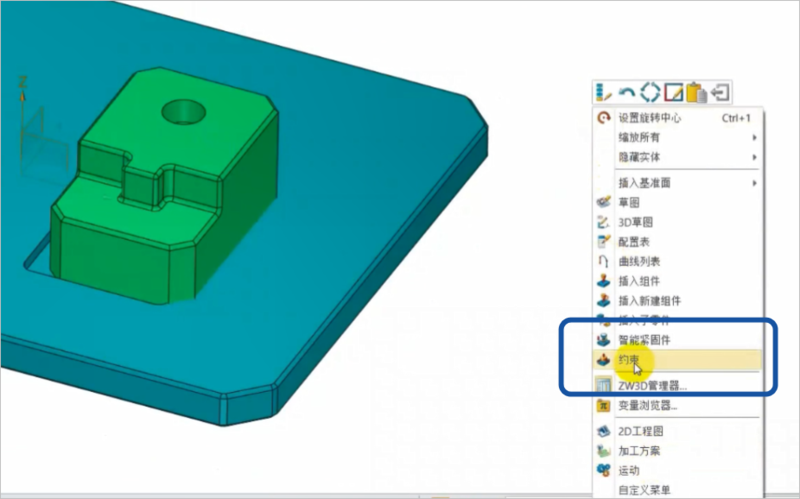

4. 退回到装配文件，使用约束功能，或者编辑约束功能创建约束，使新零件完全约束。

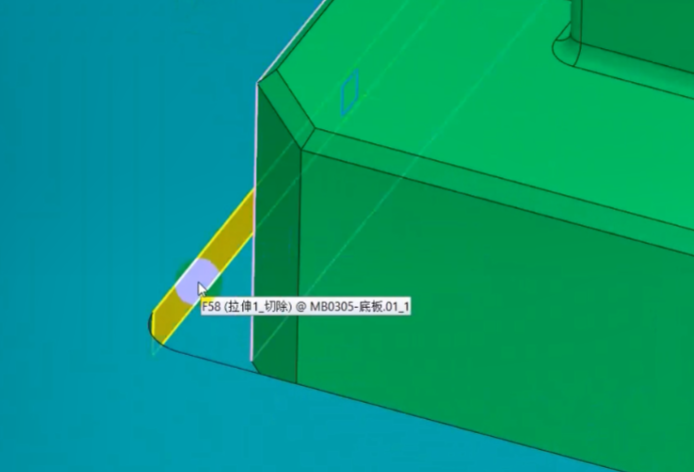

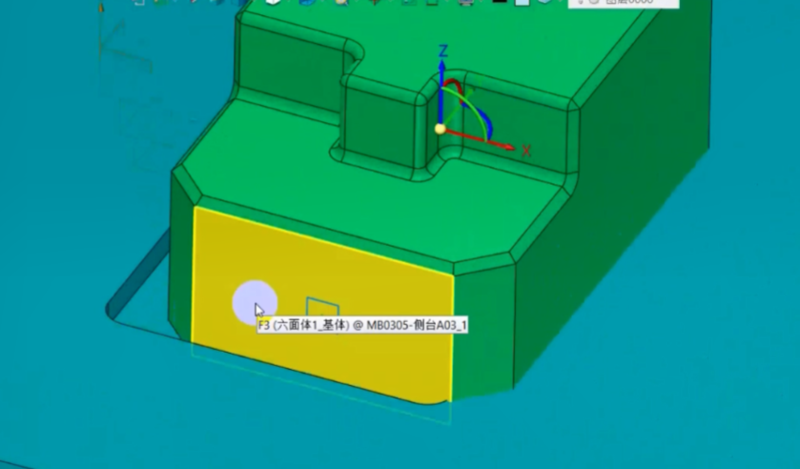

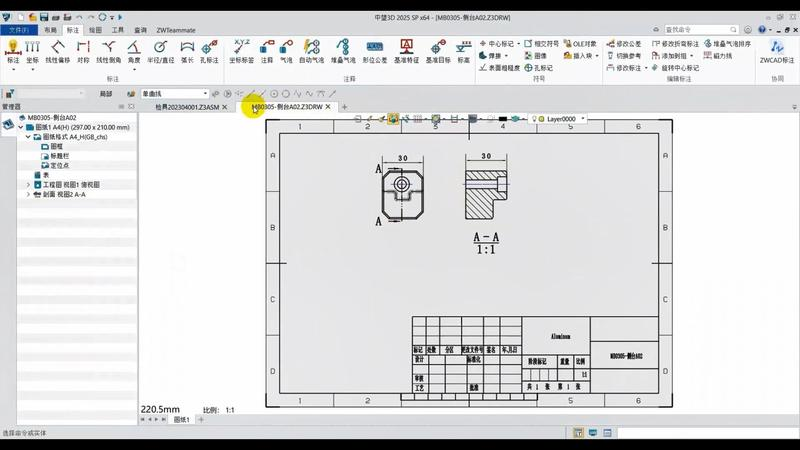

5. 添加前侧面重合约束，再添加左侧面重合约束，最后通过列表选取，添加底面约束。最后进入工程图，工程图自动更新，更符合设计意图，不用再另行复制添加工程图。
