手撕Verilog面试题专题——（5）占空比50%的偶分频

最新推荐文章于 2023-03-01 15:27:24 发布
原创 最新推荐文章于 2023-03-01 15:27:24 发布 · 333 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了一种使用Verilog语言实现的偶分频电路设计，该设计能够产生占空比为50%的输出信号。通过参数化的模块定义，可以根据不同的需求调整分频系数。

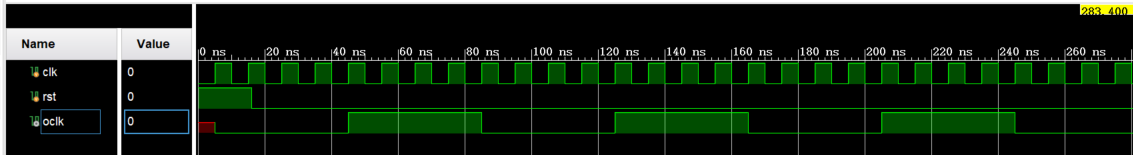

实现占空比50%的偶分频

Verilog代码：

module evenfreq
#(
    parameter   DivNum = 8
)
(
	input	clk,
	input	rst,
	output	oclk
);

	reg	[DivNum:0]	count;
	reg		        tmp;

	always @(posedge clk or negedge rst)	begin
		if(
