自动装箱码垛控制系统：工业自动化的 “物料后处理核心”

自动装箱码垛控制系统是工业生产与仓储环节的关键自动化设备，主要实现物料自动整理、装箱封装、规则码垛三大核心功能，衔接生产末端与仓储前端，替代传统人工操作，广泛应用于食品饮料、化工、物流、建材、医药等行业（如瓶装水装箱、化肥袋码垛、快递纸箱整理等场景），核心价值在于提升效率、保证精度、降低人工成本与安全风险。

一、核心功能：从 “物料入箱” 到 “垛体入库” 的全自动化

自动装箱码垛控制系统的功能围绕 “物料后处理全流程” 展开，可分为预处理、装箱、码垛、检测、数据追溯五大环节，且各环节可独立启停（适应不同生产需求）。

1. 物料预处理：输送单元将生产线上的物料（如瓶装水、方便面盒）进行 “整齐排列”（通过分流机构调整间距），确保后续抓取时位置统一，避免错位。
2. 自动装箱：视觉传感器识别物料位置后，机械臂按预设轨迹抓取物料（吸盘吸住瓶装 / 夹爪夹住纸箱），将物料整齐放入空箱中；装箱完成后，封装机自动密封箱口（胶带封或热封）。
3. 自动码垛：封装好的箱子经输送单元送至码垛工位，码垛机械臂根据预设垛型，将箱子逐层码放在托盘上（如 “底层 6 箱、中层 6 箱、顶层 6 箱” 的正方体垛型），码放过程中实时调整力度，防止箱子挤压变形。
4. 质量检测：
   • 装箱检测：视觉传感器检测箱内物料数量（防止漏装）、是否有异物；
   • 码垛检测：重量传感器核验单垛重量（是否符合标准）、光电传感器检测垛体是否倾斜（防止坍塌）；
   • 不合格处理：若检测到不合格（如漏装），系统自动将该箱子分流至 “不合格品区”，并报警提示。

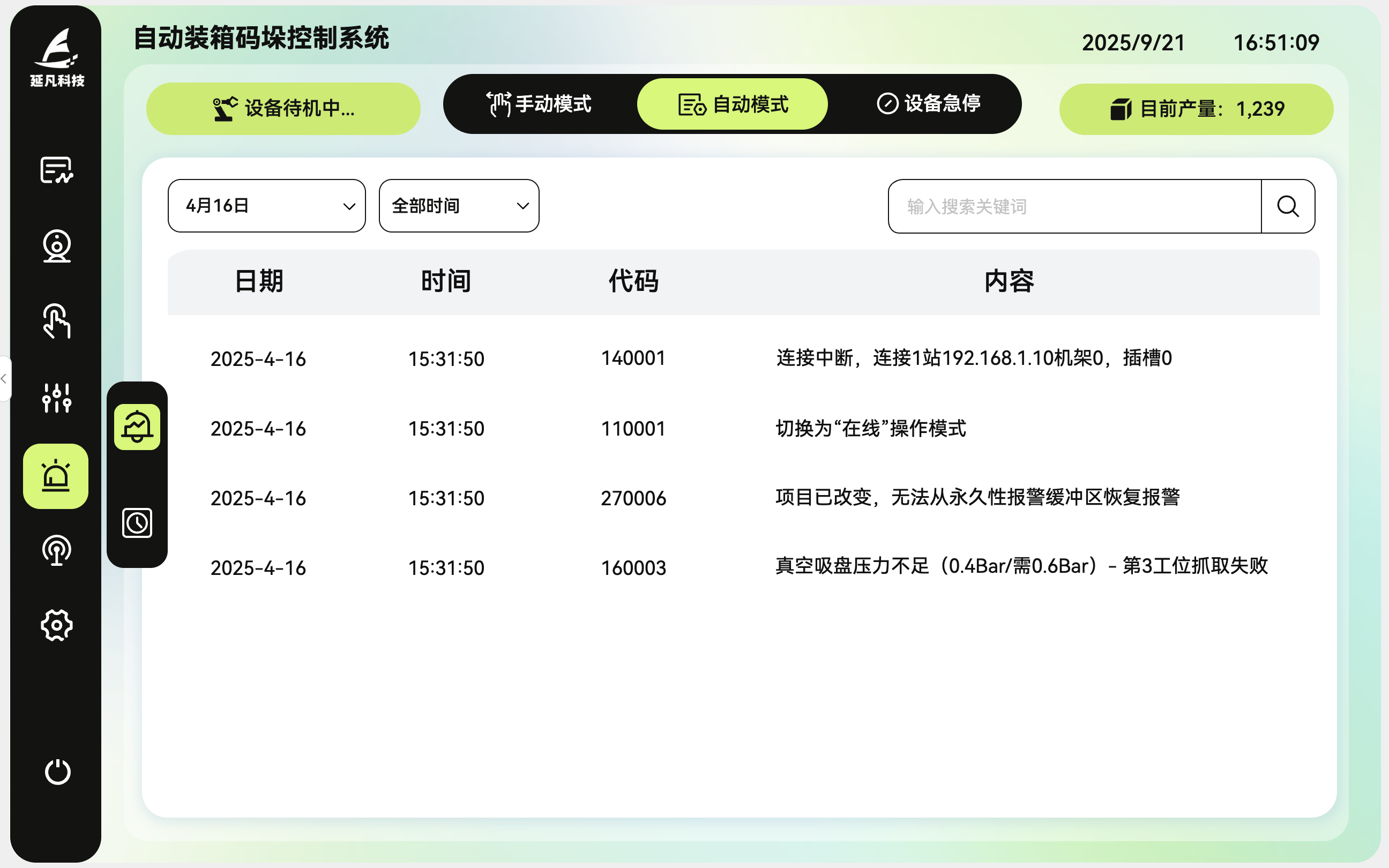

5. 数据追溯：系统记录每批物料的 “装箱时间、码垛时间、操作人员、设备状态、不合格数量” 等数据，可通过 HMI 或对接 MES 系统查询，便于质量追溯与生产分析。

二、系统工作流程：“指令驱动 + 实时反馈” 的闭环运作

以 “食品行业袋装饼干装箱码垛” 为例，系统典型工作流程如下，全程无需人工干预（除初始参数设置外）：

1. 参数设置：操作人员通过 HMI 设置参数 —— 装箱规格（每箱装 20 袋饼干）、垛型规格（每垛码 10 箱，分 2 层，每层 5 箱）、输送速度（0.5m/s）。
2. 物料输送：生产线输出的饼干袋经皮带输送机输送至预处理工位，分流机构将饼干袋调整为 “5 袋一排” 的整齐排列。
3. 自动装箱：
   • 视觉传感器识别饼干袋位置后，向 PLC 发送 “可抓取” 信号；
   • 装箱机械臂（夹爪式）抓取 5 袋饼干，按轨迹放入空纸箱中，重复 4 次（共 20 袋），完成一箱装箱；
   • 封装机自动用胶带密封纸箱上下口，密封后输送至码垛工位。
4. 自动码垛：
   • 托盘库自动将空托盘送至码垛工位；
   • 码垛机械臂抓取密封好的饼干箱，按 “每层 5 箱（2 排 3 列，留间隙防挤压）、共 2 层” 的垛型码放；
   • 码垛完成后，托盘输送线将整垛物料送至仓储入口（或等待叉车转运）。

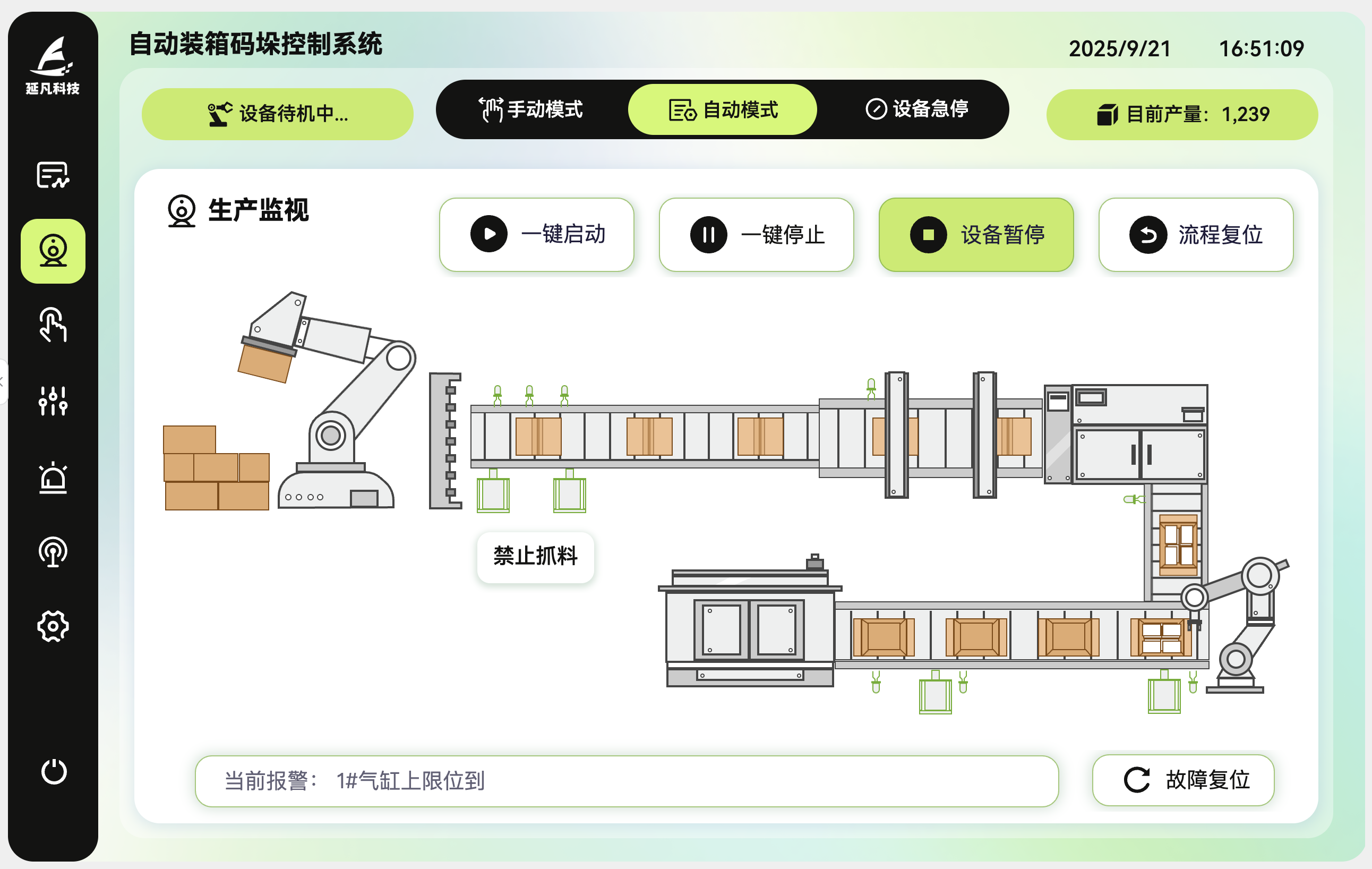

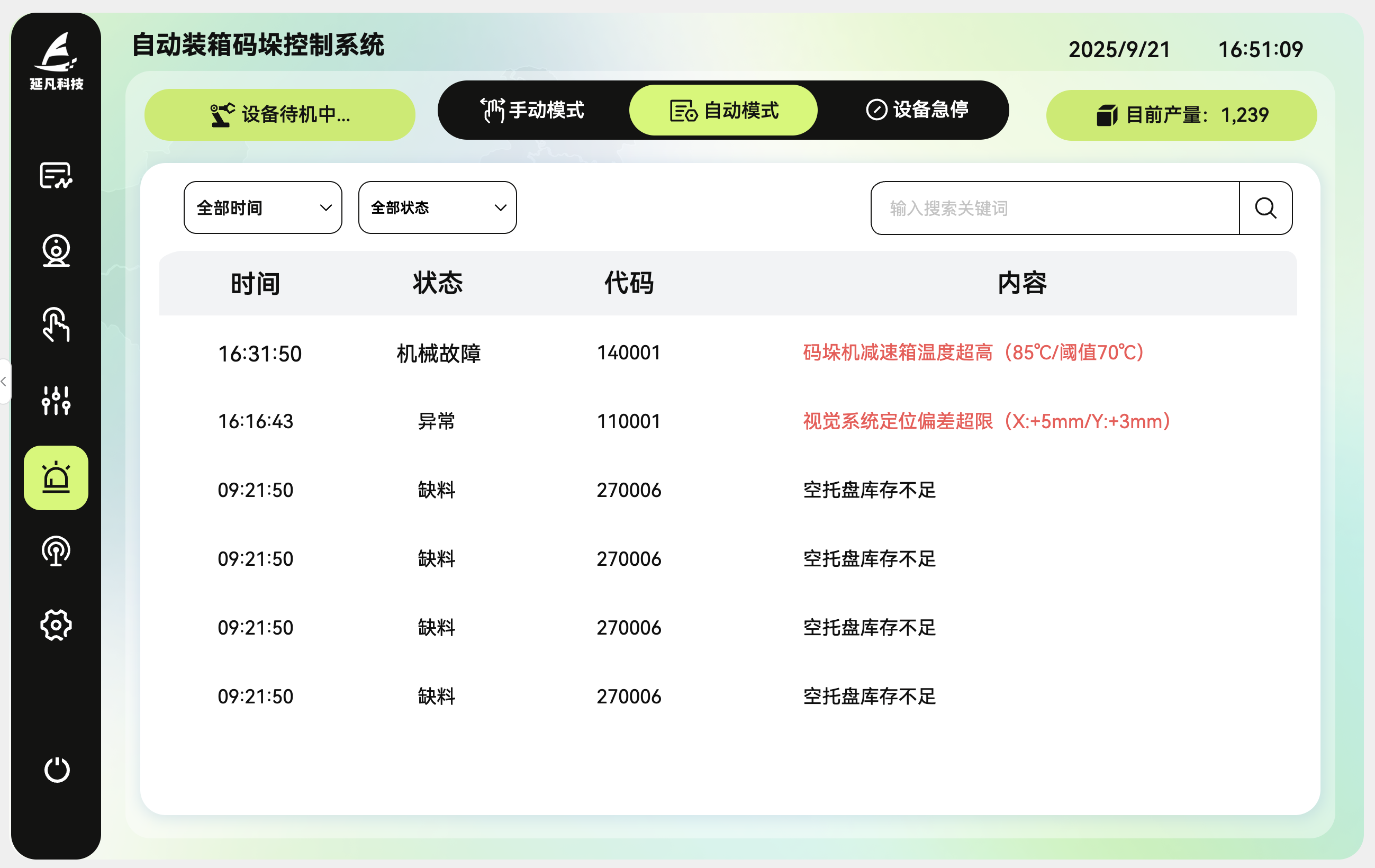

5. 实时监控与反馈：若某袋饼干位置偏移（视觉检测到），系统暂停装箱，报警提示 “物料错位”；若某箱重量不足（重量检测到漏装），系统将该箱分流至不合格品区，同时记录故障数据。

三、系统核心技术特点：适配工业场景的 “硬实力”

1. 高精度与高稳定性：通过 PLC + 伺服电机控制，机械臂定位精度可达 ±0.5mm，确保物料抓取、装箱、码垛无错位；垛型规划算法保证垛体重心居中，避免仓储转运时坍塌。
2. 高柔性与可扩展性：支持 “多物料适配”—— 只需更换机械臂夹爪（如从吸盘换为夹爪，适配从瓶装到袋装物料）、修改软件参数（如调整垛型、装箱数量），即可快速切换生产品类，无需大规模改造硬件。
3. 高效率与低能耗：单条系统每小时可完成 80-200 箱装箱、10-30 垛码垛（远超人工效率：人工每小时约 30 箱装箱、5 垛码垛）；部分系统支持 “间歇运行”（无物料时自动降速），能耗比传统人工辅助设备降低 20%-30%。
4. 高安全性：安全光栅 + 防护围栏形成 “物理防护”，机械臂运动轨迹预设 “安全区域”，一旦有人 / 异物进入，系统 0.5 秒内暂停；急停按钮覆盖关键工位，确保操作安全。
