上传一下一直记在有道云笔记里的东西

××——2017.11.3
目前已经可以实现
1.打开摄像头显示画面
2.使用cvtColor()将画面由BGR转为HSV

3.分割图像，保留红色像素

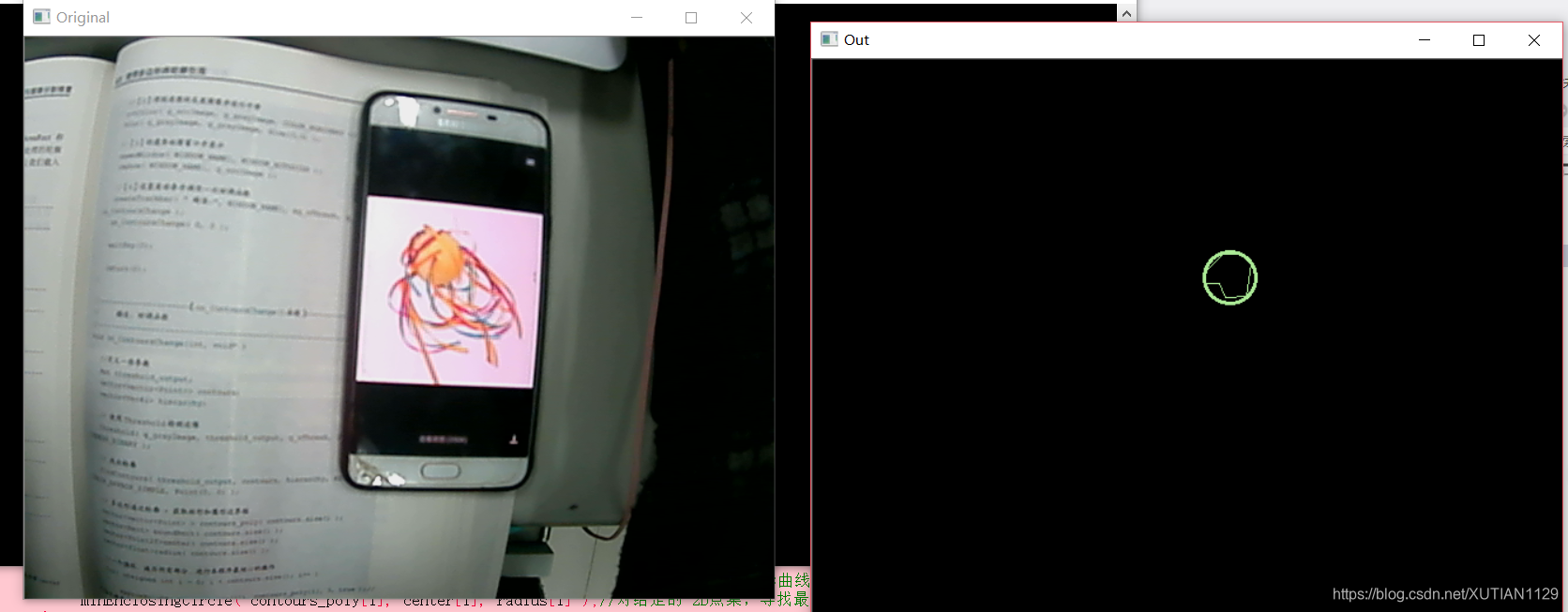

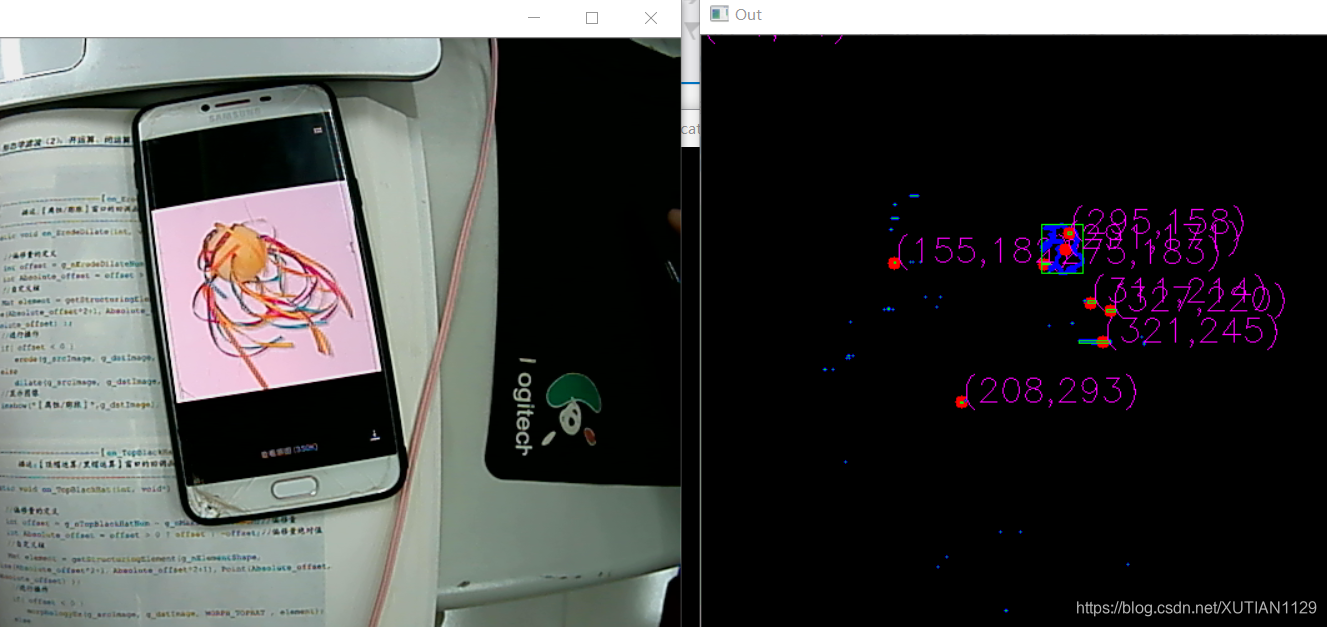

在这里插入图片描述
4.形态学运算膨胀图像（dilate）使红色更明显
5.利用hough，变换提取图像中的圆形
6.绘制圆形

问题：
但事实证明用霍夫变换是不对的
霍夫变换只能识别边界明确的圆形
而实际的球周围有许多彩带干扰有可能导致难以识别完整的圆边界
用Circle绘制的圆形轮廓也不太正确
需要重新编写能生成包围整个球的圆形轮廓

2017-11-4
今日完成：
1.使用吸管工具吸取黄球照片中的16个不同程度的黄色，

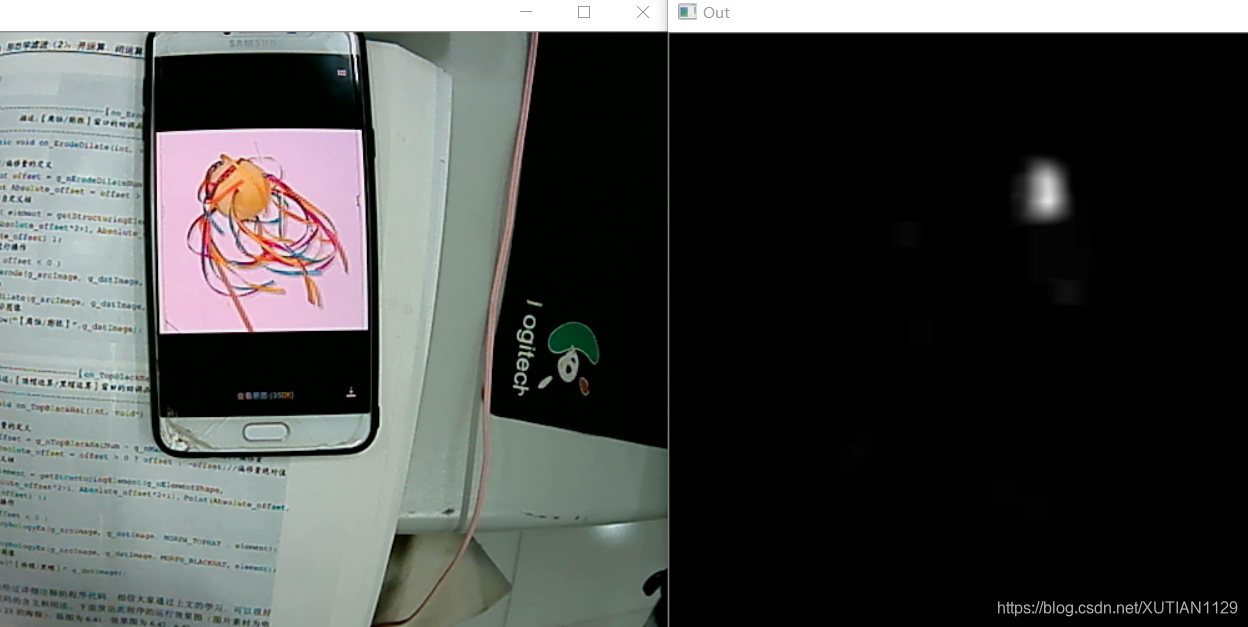

在这里插入图片描述
使用取色软件Pipette得到HSV数值范围

（再结合实际摄像头测试，这种方法得到的颜色范围数据还是无法分割出绣球黄色部分，
最后还是一次次测试最后手动调成功的较为准确的HSV数值范围， Scalar(15, 60, 150), Scalar(45, 255, 255)，写入程序中）
进而可以将识别官方黄球颜色，并在画面中分割出黄色部分

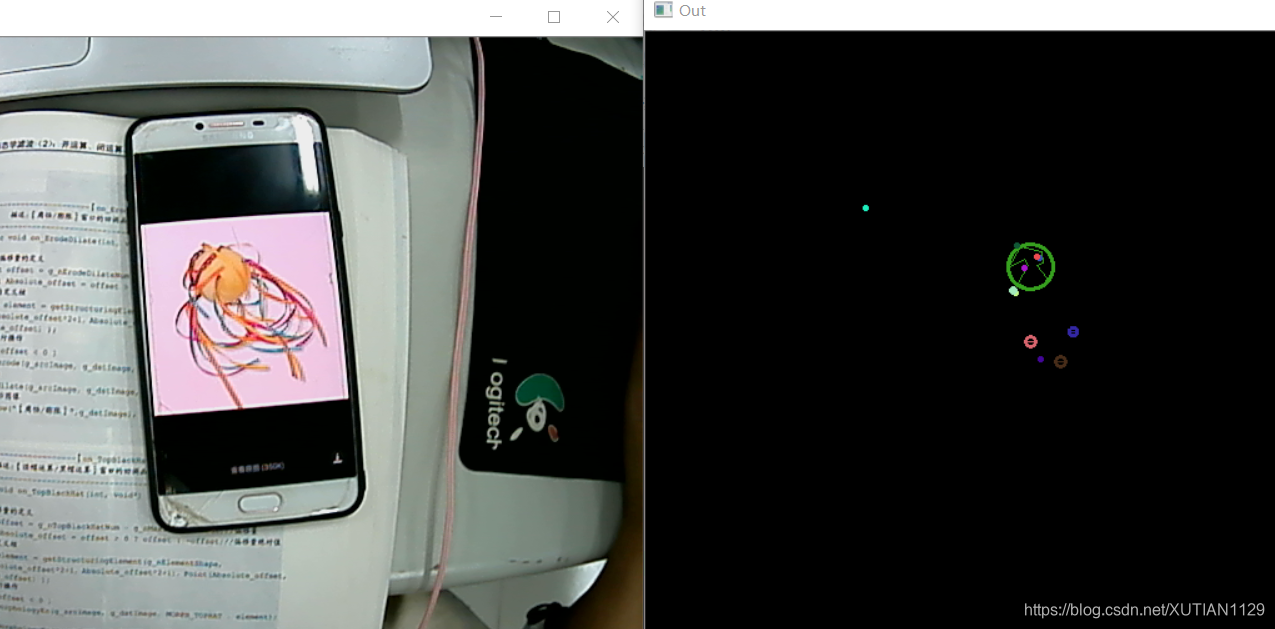

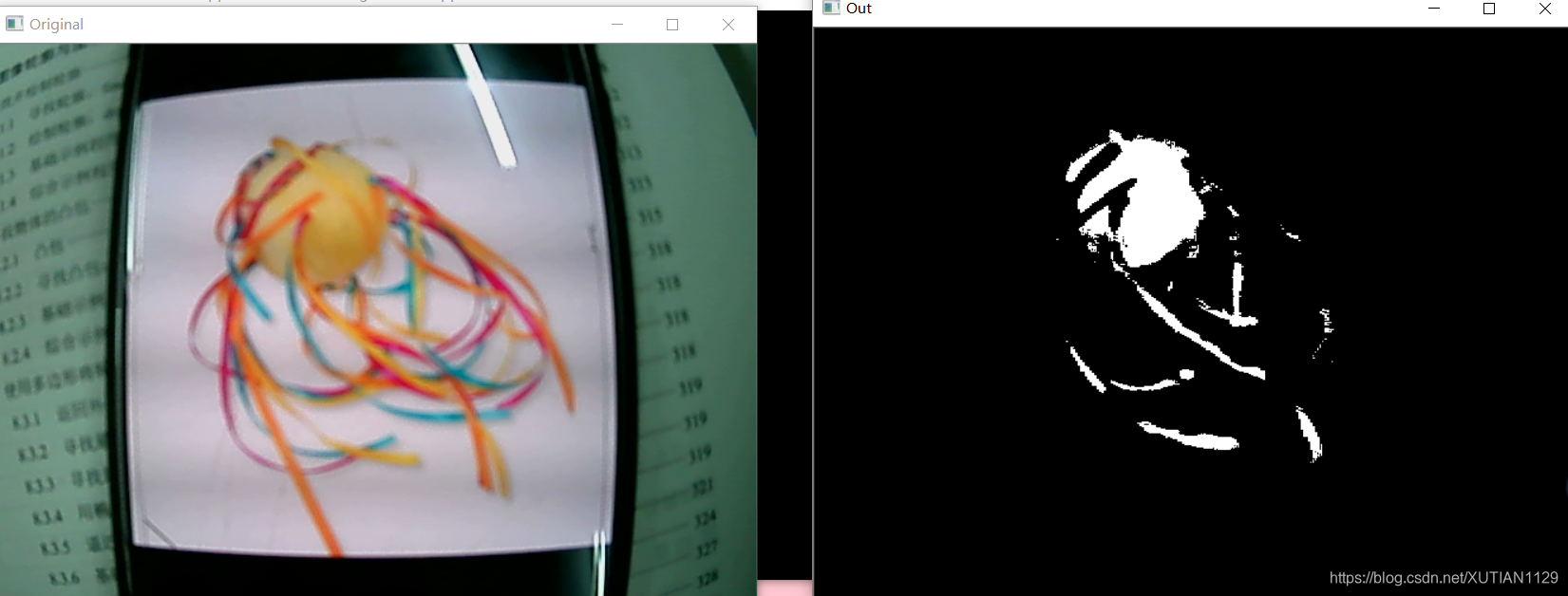

在这里插入图片描述
2.使用dilate()使黄色区域更加明显，element SIZE为10

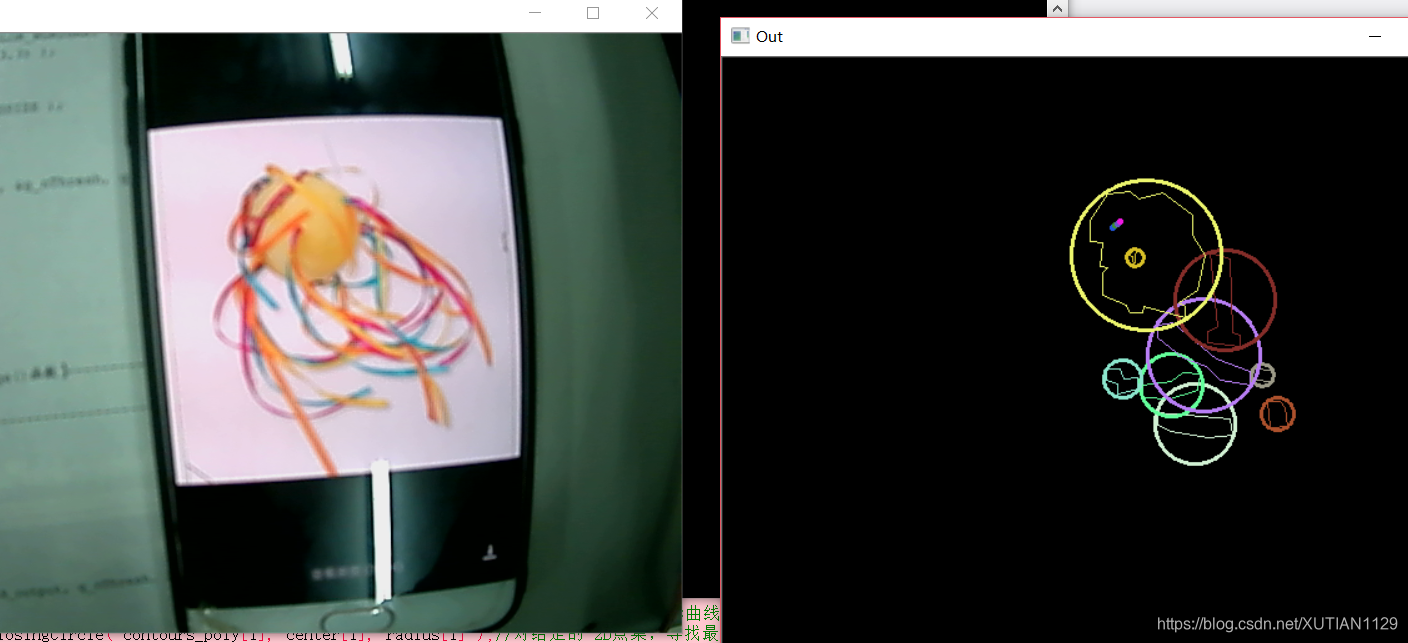

3.使用Threshold检测边缘，阈值为5，findContours找出轮廓，并绘制最小面积包围圆形，

问题：
1.距离越近彩带的干扰越大，需要对图像进一步处理
2.目前只能识别一种颜色的球

2017-11-5
今日完成：
1.加了均值滤波去噪，element SIZE(20,20)
2.将膨胀改为闭运算，可以消除目标不连续空洞，element SIZE(40,40)，使绣球的轮廓更清晰

均值滤波核为5时：
在这里插入图片描述

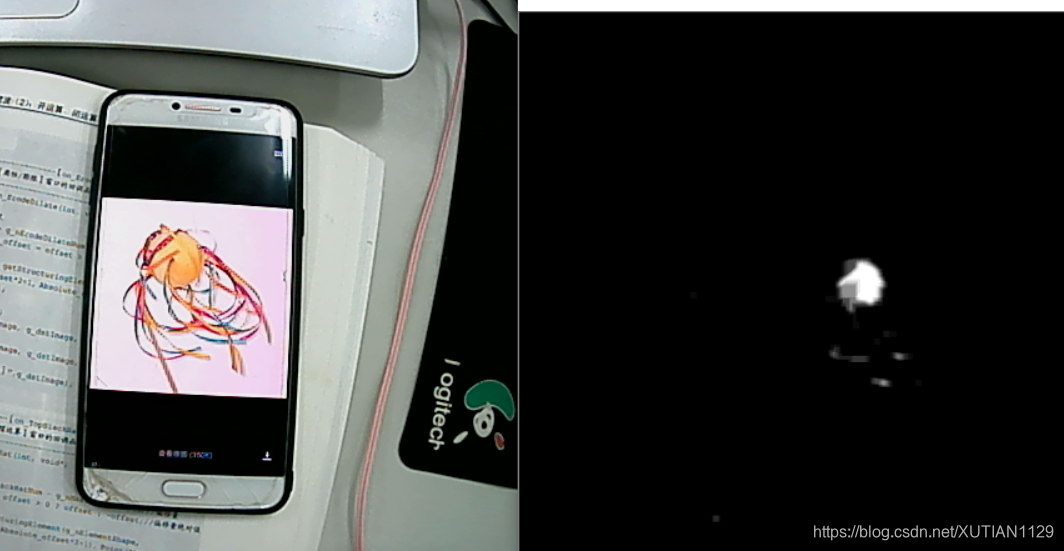

均值滤波核为20时：

由此可见，20时可以较大减少彩带的干扰

接下来要尝试获取绣球的位置信息
3.计算轮廓矩和质心并显示坐标，左上角为坐标原点

4.干扰太多，需要想办法只显示绣球坐标
使用if(area > 150){ }的方法剔除了小面积轮廓

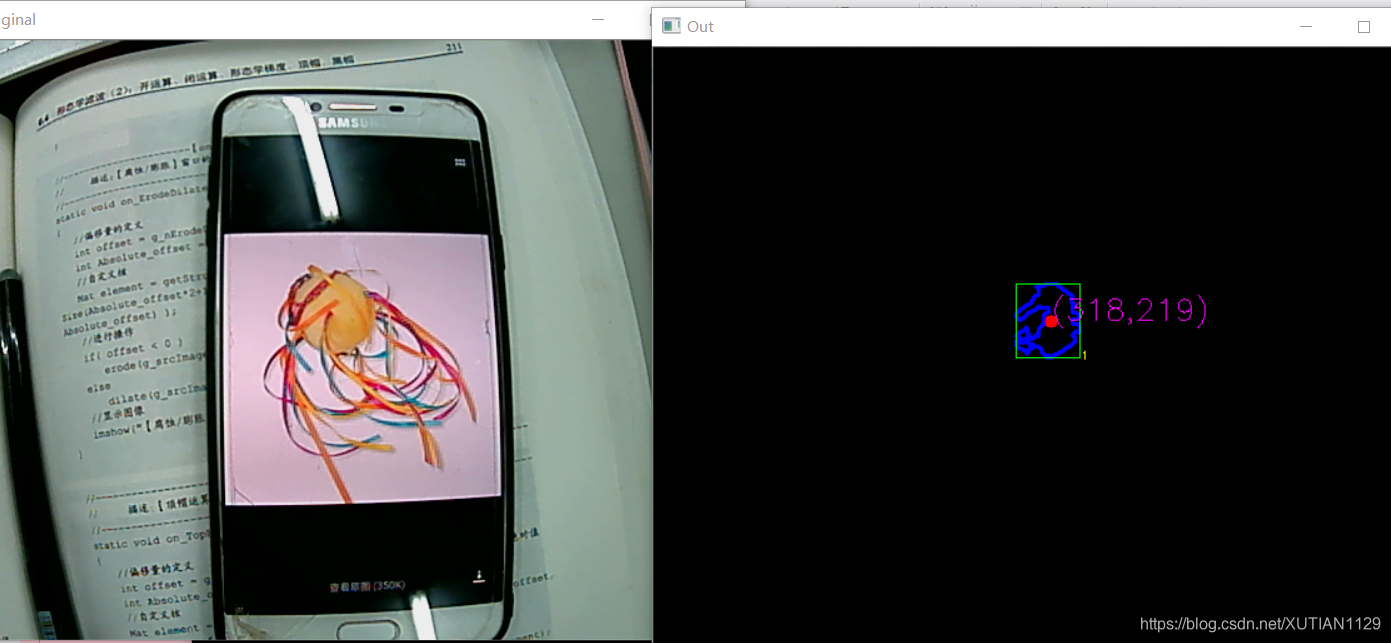

在这里插入图片描述

因为实验室的任务变更，就没有继续优化这个代码了，目前为止的代码在下面贴一下

#include "opencv2/opencv.hpp"
#include "opencv2/core/core.hpp"
#include "opencv2/imgproc/imgproc.hpp"
#include "opencv2/highgui/highgui.hpp"
#include <iostream>

using namespace cv;
using namespace std;

RNG g_rng(12345);

int main(int argc, char** argv)
{
	VideoCapture sensor(1); //capture the video from web cam
	 if ( !sensor.isOpened() )  // if not success, exit program
    {
         cout << "Cannot open the web cam" << endl;
         return -1;
    }

	  while (true)
    {
        Mat frameOriginal;

        bool bSuccess = sensor.read(frameOriginal); // read a new frame from video

         if (!bSuccess) //if not success, break loop
        {
             cout << "Cannot read a frame from video stream" << endl;
             break;
        }


   Mat frameHSV;
   vector<Mat> hsvSplit;
   cvtColor(frameOriginal, frameHSV, COLOR_BGR2HSV); //Convert the captured frame from BGR to HSV


   Mat frameThresholded;
   inRange(frameHSV, Scalar(15, 60, 150), Scalar(45, 255, 255), frameThresholded); //Threshold the image


   //均值滤波去噪
   Mat frameBLUR;
   blur(frameThresholded, frameBLUR, Size(20, 20), Point(-1, -1));

      //闭运算消除目标不连续空洞

   Mat element= getStructuringElement(MORPH_RECT,Size(40,40));
   Mat frameCLOSE;
   morphologyEx(frameBLUR, frameCLOSE, MORPH_CLOSE, element);

   //定义一些参数
	Mat threshold_output;
	vector<vector<Point>> contours;
	vector<Vec4i> hierarchy;

	// 使用Threshold检测边缘
	threshold( frameThresholded, threshold_output, 5, 255, THRESH_BINARY );

	// 找出轮廓
	findContours( threshold_output, contours, hierarchy, CV_RETR_TREE, CV_CHAIN_APPROX_SIMPLE, Point(0, 0) );

    //计算轮廓矩
    vector<Moments> mu(contours.size() );
    for( int i = 0; i < contours.size(); i++ )
    {
        mu[i] = moments( contours[i], false );
    }
    //计算轮廓的质心
    vector<Point2f> mc( contours.size() );
    for( int i = 0; i < contours.size(); i++ )
    {
        mc[i] = Point2d( mu[i].m10/mu[i].m00 , mu[i].m01/mu[i].m00 );
    }
    // 直接使用CONTOUR中的矩形来画轮廓
    int order = 1;
    Mat drawing = Mat::zeros( threshold_output.size(), CV_8UC3 );
    for( int i = 0; i< contours.size(); i++ )
    {
        Scalar color = Scalar( 255, 0, 0);
        double area = mu[i].m00;//面积
        Rect ret1 = boundingRect(Mat(contours[i]));   //获取目标序列号放置位置
        if(area > 150)           //剔除小面积轮廓
        {
            drawContours( drawing, contours, i, color, 2, 8, hierarchy, 0, Point() );
            circle( drawing, mc[i], 5, Scalar( 0, 0, 255), -1, 8, 0 );
            rectangle(drawing, boundingRect(contours.at(i)), cvScalar(0,255,0));

            char tam[100];
            sprintf(tam, "(%0.0f,%0.0f)",mc[i].x,mc[i].y);
            putText(drawing, tam, Point(mc[i].x, mc[i].y), FONT_HERSHEY_SIMPLEX, 0.8, cvScalar(255,0,255),1);

            char tam1[100];
            sprintf(tam1, "%d",order++);
            putText(drawing, tam1, Point(ret1.x+ret1.width, ret1.y+ret1.height), FONT_HERSHEY_SIMPLEX, 0.3, cvScalar(0,255,255),1);
        }

    }

   imshow("Original", frameOriginal);
   imshow("Out", drawing);

   char key = (char) waitKey(300);
   if(key == 27)
         break;
    }


  return 0;
}
