STM32CubeIDE新建项目过程记录备忘（二） GPIO输出demo：LED闪烁

利用前面创建好的基础模板项目文件，创建第一个应用项目，单片机的hello world：LED闪烁。

• 打开模板文件

文件--从文件系统中打开项目：

在弹出的窗口中选择之前创建的模板项目文件并打开。

• 复制粘贴新项目

• 在项目管理器，复制之前创建好的模板项目，粘贴为新项目，并重命名新项目。

• 在项目管理器中对模板文件点右键，点“删除”，把它从项目管理器中删除。

记着别选择删除磁盘上的项目内容， 这样会将其删除。

• 根据新项目名称，更改文件ioc文件的文件名：

•  设置GPIO

        我手里的这块野火开发板，它的PA1、PA2、PA3分别接了一个LED，本项目就是使其依次点亮闪烁。

从原理图看出，由于各个LED使用了“上拉”的驱动方式，所以，GPIO输出低电平的时候LED点亮。

下面是设置GPIO的过程。

• 双击项目中的ioc文件，打开配置界面：

 分别点击PA1、PA2、PA3，将其设置为GPIO_Output

在PA1上右键鼠标，点击Enter User Label，在弹出窗口输入PA1的用户标签（别名）：LED_R



同样的方法，将PA2和PA3命名为LED_G和LED_B：

打开配置界面的左边：

        我希望刚启动完成初始化后的系统，各个LED处于熄灭状态，所以要将三个GPIO的初始电平设置为高电平输出。

        使用windows选择文件通用的ctrl和shift键实现点选和片选，将需要设置的三个GPIO管脚全部选定，将GPIO output level批量设置为high，这样他们的初始电平就是高电平。GPIO管脚的其余设置保持默认就好了。默认值为：推挽、低速、无上拉和下拉。

我希望刚启动完成初始化后的系统，各个LED处于熄灭状态，所以要将三个GPIO的初始电平设置为高电平输出。

• 设置输出hex文件

默认不生成hex文件，需要在项目属性里设置：右键项目属性

• 设置调试参数

 分别点击黄色齿轮和甲壳虫生成代码和调试：

---

下面进入软件编程阶段。

• 打开main.c

在main.c的主循环中加入代码：

HAL_GPIO_TogglePin(GPIOA, LED_R_Pin);      /* LED翻转 */
HAL_GPIO_TogglePin(GPIOA, LED_G_Pin);      /* LED翻转 */
HAL_GPIO_TogglePin(GPIOA, LED_B_Pin);      /* LED翻转 */
HAL_Delay(500);   /*延时*/

 保存，黄色齿轮，甲虫。

三个LED开始闪烁。

• 调试中的一个问题

        在连续调试多个项目时遇到一个问题，明明项目已经改变了，但是调试的时候运行的仍然是上一个项目的内容。解决方法：

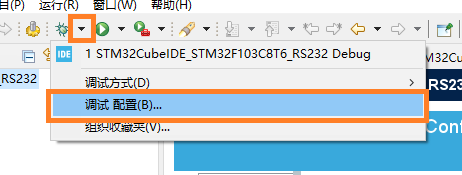

1. 点击甲壳虫右边的黑色箭头，点击“调试配置”

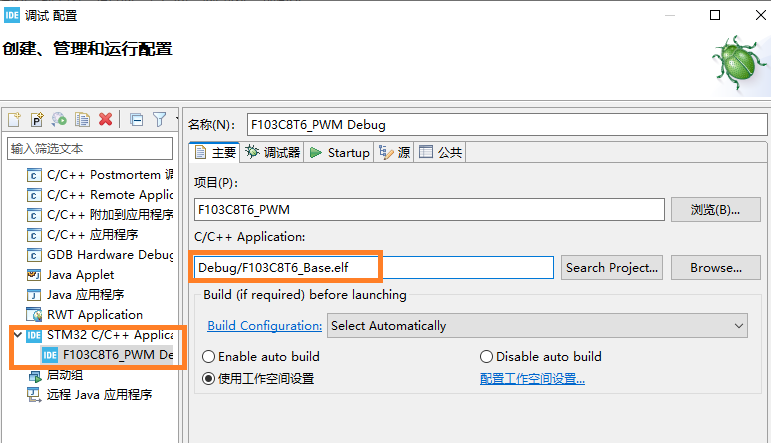

    2.观察这里的文件名是不是上一个项目的文件名

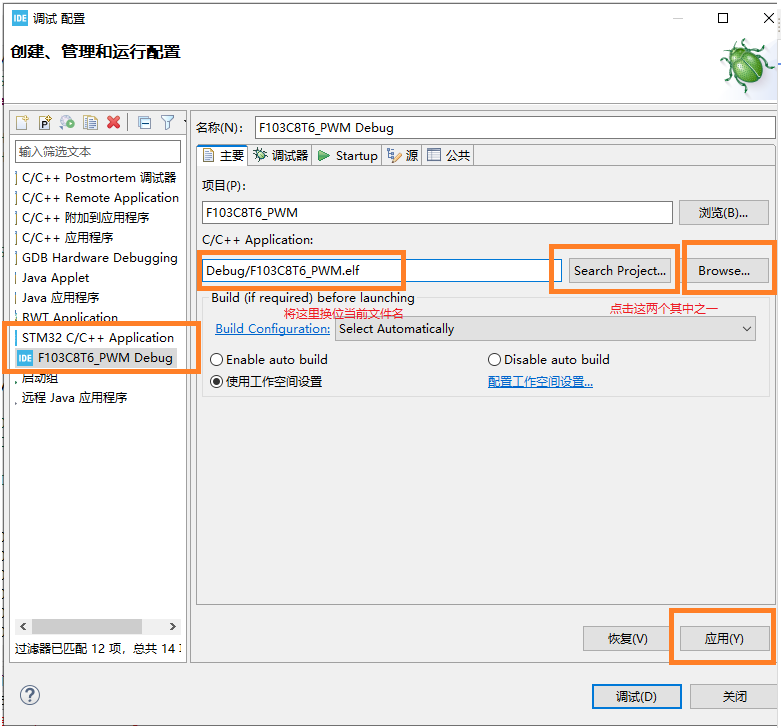

    3.点击右侧的两个按钮，查找本项目同名的.elf文件，然后点击“应用”按钮即可。
