概述

实现了页号和内存的映射管理，页缓存的回收与分配

基础概念

Cache Line ：缓存行，除了页缓存来存储页数据之外，还需要额外的内存（PgHdr1、PgHdr等）来管理这些页缓存。页缓存加上这些额外的内存就叫做缓存行。

Sqlite 有一个全局页缓存管理结构体PCacheGlobal，用于管理页缓存。PCacheGlobal 在数据库启动时初始化。

每个链接（操作 db的句柄）有一个局部的页缓存管理结构PCache1，每一个PCache1都会申请一个Bulk（一些缓存行）。缓存行个数取决于Min(PCacheGlobal.nInitPage, PCache1.nMax)。PCache1有两种工作模式：
（1）每个PCache1独自管理自己的LRU链表，会有单独的PGroup。
（2）所有PCache1都从属于同一个PGroup，由这个PGroup统一管理LRU链表。
独立的PGroup意味着没有竞争资源，不需要加锁，同时也意味着，不能使用其他PCache1的未使用的缓存页。因此模式1性能更好，但更耗内存。

PIN页是短期内不能被换入换出的页。

当PCacheGlobal.nFreeSlot < PCacheGlobal.nReserve时，称PCache处于内存压力下。只有在某些条件下才能申请新页，

基础原理

内存布局

PCacheGlobal 使用PCacheGlobal->pFree 指向空闲页链表的首页。
内存布局：
PgFreeslot | reserve mem | PgFreeSlot | reserve mem | …

两者管理空闲页链表的方式不一样，是因为PCacheGlobal管理着多个PCache1，每个PCache1的页大小可能不一样

哈希查找机制

PCache1提供了哈希查找机制，可以快速通过页号找到对应的页缓存。
PCache1申请了长度为nHash的PgHdr1 指针数组apHash。使用index = pgNo % nHash 找到数组下标, apHash[index]就是所需要找的PgHdr1指针（不存在哈希冲突时）。

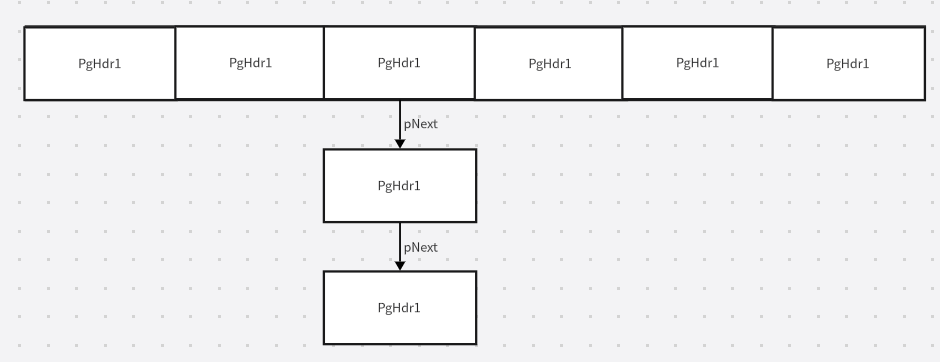

缓存页哈希表采用链式扩展的方式来解决哈希冲突，如果两个页号哈希后有冲突，使用PgHdr1->pNext来找到下一个冲突的缓存页描述符
在这里插入图片描述
哈希表长度的动态扩展：初始化时，nHash = 256, 当缓存页个数超过256时，就重新申请一块长度为nHash * 2 的内存，并将原哈希表的页重新哈希并插入到新的哈希表

缓存页分配与回收机制

缓存页的分配顺序：先从PCache1中分配，当PCache1的缓存页个数不足时，再从PCacheGlobal 中分配，PCacheGlobal 不足的话就malloc一个新页
缓存页的回收用PGroup机制来回收，所有PCache1的可回收页都在PGroup的LRU链表上，也就是说有可能回收到其他PCache1的页缓存。

结构体

PgHdr1

缓存页描述符

struct PgHdr1 {
  sqlite3_pcache_page page; /* Base class. Must be first. pBuf & pExtra */
  unsigned int iKey;        // page 序号
  u16 isBulkLocal;         // 缓存页的归属，是上下文的还是管理结构的
  u16 isAnchor;            // 是不是LRU双向循环链表的带头结点
  PgHdr1 *pNext;           // 如果当前页是空闲页，是下一个空闲页，否则是哈希表上映射到同一个entry的链表下一跳
  PCache1 *pCache;         // 缓存页所属的上下文
  PgHdr1 *pLruNext;         // LRU 链表下一跳
  PgHdr1 *pLruPrev;         // LRU 链表上一跳
};

PGroup

缓存页管理组

struct PGroup {
  sqlite3_mutex *mutex;          /* MUTEX_STATIC_LRU or NULL */
  unsigned int nMaxPage;         // PGroup最多可拥有缓存页的个数，当PCache1的最大缓存页个数发生变化时，需要将LRU链表中多余的页释放掉。
  unsigned int nMinPage;      // 最少需要保留的缓存页个数
  unsigned int mxPinned;         /* nMaxpage + 10 - nMinPage */
  unsigned int nPurgeable;       // LRU链表缓存页的个数
  PgHdr1 lru;                   // LRU 双向循环链表的带头节点
};

PCache1

局部的缓存页管理结构体

struct PCache1 {
  PGroup *pGroup;                     /* PGroup this cache belongs to */
  unsigned int *pnPurgeable;        // 当前PCache1管理的页是可换入换出时为&pGroup->nPurgeable，否则为&PCache1->nPurgeableDummy
  int szPage;                         // 数据页大小
  int szExtra;                        // 管理单个缓存页需要额外的内存大小， sizeof(MemPage)+sizeof(PgHdr)
  int szAlloc;       				   // 申请一个缓存页需要的内存大小，szPage + szExtra + sizeof(PgHdr1)
  int bPurgeable;                // 当前PCache1是不是可换入换出
  unsigned int nMin;                 // 需要保留的缓存页个数
  unsigned int nMax;                  // PCache1最多可拥有的缓存页个数
  unsigned int n90pct;               // nMax * 0.9, pin页个数不能超过n90pct，否则失败
  unsigned int iMaxKey;              // 缓存页的最大页号
  unsigned int nPurgeableDummy;      // UNUSED
  unsigned int nRecyclable;          // LRU链表缓存页的个数
  unsigned int nPage;                 // 当前缓存页的个数
  unsigned int nHash;                // hash slot个数
  PgHdr1 **apHash;                  // hash表地址
  PgHdr1 *pFree;                   // 空闲页链表
  void *pBulk;  						// PCache1管理的大块内存，内存布局：Page | PageHdr1 | extra | Page | PageHdr1 | extra ...
};

PgFreeslot

缓存页管理结构的空闲页链表

struct PgFreeslot {
  PgFreeslot *pNext; // 下一跳
};

PCacheGlobal

全局页缓存管理结构体

static SQLITE_WSD struct PCacheGlobal {
  PGroup grp;                    /* The global PGroup for mode (2) */
  int isInit;                    /* True if initialized */
  int separateCache;    //
  int nInitPage;                 /* Initial bulk allocation size */
  int szSlot;                    // 缓存行大小
  int nSlot;                     // 缓存行个数
  int nReserve;                 // 保留有空闲页的个数
  void *pStart, *pEnd;          // 全局缓存行的地址边界
  sqlite3_mutex *mutex;    // 保护下面三个字段的锁
  PgFreeslot *pFree;        // 全局空闲页链表的首页
  int nFreeSlot;                // 全局空闲页空闲slot的个数
  int bUnderPressure;     // 当nFreeSlot < nReserve 时 为 1，改变bUnderPressure需要加锁，读不需要加锁，因为读错并不会产生实际的损害
} pcache1_g;

PCacheGlobal 维护了一个空闲页链表，pFree字段就是页链表的首页，PgFreeslot 并没有申请单独的空间，而是复用PgHdr1的空间，当页归还到PCacheGlobal页链表时，将会对PgHdr1的空间重新初始化为PgFreeslot 并赋值。

接口

pcache1Init

int pcache1Init(void *NotUsed);

作用：初始化PCacheGlobal ，在Sqlite启动时初始化。

参数	含义
NotUsed	未使用参数

sqlite3PCacheBufferSetup

void sqlite3PCacheBufferSetup(void *pBuf, int sz, int n);

作用：设置PCacheGlobal的缓存页，在Sqlite启动时调用。

参数	含义
pBuf	PCacheGlobal 缓存行地址
sz	缓存行大小
n	缓存行个数

pcache1Create

sqlite3_pcache *pcache1Create(int szPage, int szExtra, int bPurgeable)

作用：创建一个PCache1

参数	含义
szPage	PCache1的页内容缓存大小
szExtra	管理页缓存需要的额外内存大小（不包括PCache1需要使用的）
bPurgeable	是否支持可回收机制

pcache1Fetch

sqlite3_pcache_page *pcache1Fetch(sqlite3_pcache *p, unsigned int iKey, int createFlag);

作用：从pCache1中获取缓存页

参数	含义
p	pCache1指针
iKey	页号
createFlag	createFlag = 0时，不申请新页，PCache1有这个缓存页就返回，没有就返回NULL createFlag = 1，PCache1没有这个缓存页且缓存页充足时，申请一个 createFlag = 1，PCache1没有这个缓存页时，即使缓存页不足时，也要申请一个

pcache1Unpin

void pcache1Unpin(sqlite3_pcache *p, sqlite3_pcache_page *pPg, int reuseUnlikely)

作用：解除PIN页，页缓存加入到LRU链表

参数	含义
p	pCache1指针
sqlite3_pcache_page	页缓存句柄
reuseUnlikely	true 直接归还到空闲页链表 false 加入到LRU链表

pcache1Destroy

void pcache1Destroy(sqlite3_pcache *p);

作用：销毁PCache1

参数	含义
p	pCache1指针
