网络工程师网络配置经典例题（七）

目录

配置IS-IS的路由聚合示例

组网需求

配置思路

操作步骤

配置各接口所属的VLAN

配置各VLANIF接口的IP地址

配置IS-IS基本功能

查看SwitchA的IS-IS路由表信息

在SwitchB配置路由聚合

验证配置结果

---

配置IS-IS的路由聚合示例

组网需求

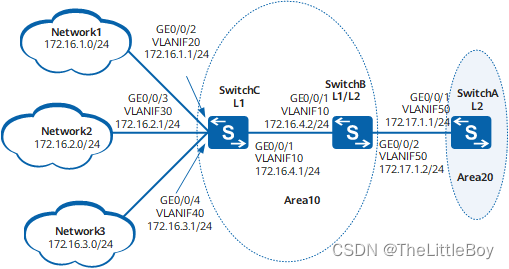

如图所示，现网有3台交换机通过IS-IS路由协议实现互联，且SwitchA为Level-2设备，SwitchB为Level-1-2设备，SwitchC为Level-1设备。但是由于IS-IS网络的路由条目过多造成SwitchA系统资源负载过重，现要求降低SwitchA的系统资源的消耗。

配置思路

采用如下的思路配置IS-IS路由聚合：

1. 配置各交换机的接口IP地址以及IS-IS路由协议，实现网络互联。

2. 在SwitchB上配置路由聚合，使得在不影响数据转发的前提下减少SwitchA中路由表规模，从而降低SwitchA系统资源的消耗。

操作步骤

1. 配置各接口所属的VLAN

   # 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

   <HUAWEI> system-view
   [HUAWEI] sysname SwitchA
   [SwitchA] vlan batch 50
   [SwitchA] interface gigabitethernet 0/0/1
   [SwitchA-GigabitEthernet0/0/1] port link-type trunk
   [SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 50
   [SwitchA-GigabitEthernet0/0/1] quit

2. 配置各VLANIF接口的IP地址

   # 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

   [SwitchA] interface vlanif 50
   [SwitchA-Vlanif50] ip address 172.17.1.1 24
   [SwitchA-Vlanif50] quit

3. 配置IS-IS基本功能

   # 配置SwitchA。

   [SwitchA] isis 1
   [SwitchA-isis-1] is-level level-2
   [SwitchA-isis-1] network-entity 20.0000.0000.0001.00
   [SwitchA-isis-1] quit
   [SwitchA] interface vlanif 50
   [SwitchA-Vlanif50] isis enable 1
   [SwitchA-Vlanif50] quit

   # 配置SwitchB。

   [SwitchB] isis 1
   [SwitchB-isis-1] network-entity 10.0000.0000.0002.00
   [SwitchB-isis-1] quit
   [SwitchB] interface vlanif 10
   [SwitchB-Vlanif10] isis enable 1
   [SwitchB-Vlanif10] quit
   [SwitchB] interface vlanif 50
   [SwitchB-Vlanif50] isis enable 1
   [SwitchB-Vlanif50] quit

   # 配置SwitchC。

   [SwitchC] isis 1
   [SwitchC-isis-1] is-level level-1
   [SwitchC-isis-1] network-entity 10.0000.0000.0003.00
   [SwitchC-isis-1] quit
   [SwitchC] interface vlanif 10
   [SwitchC-Vlanif10] isis enable 1
   [SwitchC-Vlanif10] quit
   [SwitchC] interface vlanif 20
   [SwitchC-Vlanif20] isis enable 1
   [SwitchC-Vlanif20] quit
   [SwitchC] interface vlanif 30
   [SwitchC-Vlanif30] isis enable 1
   [SwitchC-Vlanif30] quit
   [SwitchC] interface vlanif 40
   [SwitchC-Vlanif40] isis enable 1
   [SwitchC-Vlanif40] quit

4. 查看SwitchA的IS-IS路由表信息

   [SwitchA]display isis route

                            Route information for ISIS(1)
                            -----------------------------

                           ISIS(1) Level-2 Forwarding Table
                           --------------------------------

    IPV4 Destination     IntCost    ExtCost ExitInterface   NextHop         Flags
   -------------------------------------------------------------------------------
    172.17.1.0/24        10         NULL    Vlanif50        Direct          D/-/L/-
    172.16.1.0/24        30         NULL    Vlanif50        172.17.1.2      A/-/-/-
    172.16.2.0/24        30         NULL    Vlanif50        172.17.1.2      A/-/-/-
    172.16.3.0/24        30         NULL    Vlanif50        172.17.1.2      A/-/-/-
    172.16.4.0/24        20         NULL    Vlanif50        172.17.1.2      A/-/-/-
        Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                                  U-Up/Down Bit Set


5. 在SwitchB配置路由聚合

   # 在SwitchB将172.16.1.0/24、172.16.2.0/24、172.16.3.0./24、172.16.4.0/24聚合成172.16.0.0/16。

   [SwitchB] isis 1
   [SwitchB-isis-1] summary 172.16.0.0 255.255.0.0 level-1-2
   [SwitchB-isis-1] quit

6. 验证配置结果

   # 查看SwitchA的路由表，可以看到172.16.1.0/24、172.16.2.0/24、172.16.3.0/24和172.16.4.0/24聚合成了172.16.0.0/16一条路由。

   [SwitchA] display isis route

                            Route information for ISIS(1)
                            -----------------------------

                           ISIS(1) Level-2 Forwarding Table
                           --------------------------------

    IPV4 Destination     IntCost    ExtCost ExitInterface   NextHop         Flags
   -------------------------------------------------------------------------------
    172.17.1.0/24        10         NULL    Vlanif50        Direct          D/-/L/-
    172.16.0.0/16        20         NULL    Vlanif50        172.17.1.2      A/-/-/-
        Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                                  U-Up/Down Bit Set
