【数据可视化】项目分布地图设计之显示省份地图

实现效果

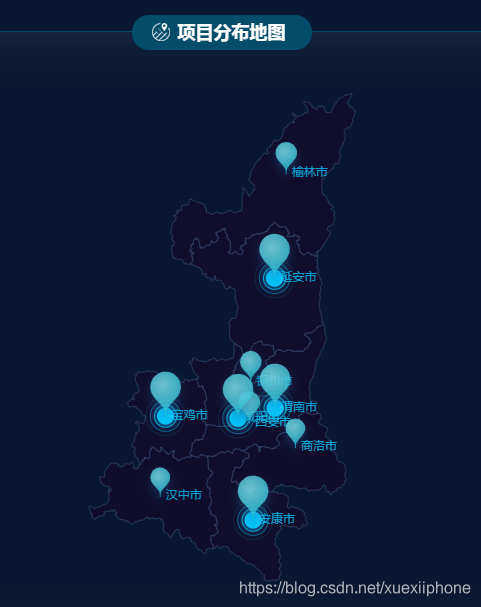

项目分布地图效果

鼠标悬停效果

需求分析

1. 显示陕西省省份地图
2. 显示地市的名称
3. 根据项目数量，动态调整气球浮标的大小

准备步骤

1. 下载echarts，官网下载
2. 下载echarts中的省份信息，可以通过 npm i echarts 或者 cnpm i echarts 下载整个echarts的资源包。京省份数据的具体路径node_modules\_echarts@4.9.0@echarts\map\js\province 其中echarts的版本号可能略有不同，需要修改。
3. 将所需的省份拷贝到相关路径下保存即可

PS:因为现在echarts不再提供除中国以外的标准地图，所以省份地图的数据需要单独下载，不知道这个地图数据还能用多久，建议长期保存、

实现步骤

html代码

<div id="e_map" style="width:100%;height:610px;"></div>

引入js资源

<script src="js/jquery-2.2.1.min.js"></script>
<script src="js/echarts.min.js"></script>
<script src="js/shanxi1.js"></script>

js代码

    function echart_map() {
       // 基于准备好的dom，初始化echarts实例
        var myChart = echarts.init(document.getElementById('chart_map'));

        var mapName = '陕西'
        option = {
            geo: {
                show: true,
                map: mapName,
                label: {
                    normal: {
                        show: true
                    },
                    emphasis: {
                        show: true,
                    }
                },
                roam: false,
                itemStyle: {
                    normal: {
                        areaColor: '#fff',
                        borderColor: '#3B5077',
                    },
                    emphasis: {
                        areaColor: '#2B91B7',
                    }
                }
            },
            series: [
                {
                    type: 'map',
                    map: mapName,
                    geoIndex: 0,
                    aspectScale: 0.75, //长宽比
                    showLegendSymbol: false, // 存在legend时显示
                    label: {
                        normal: {
                            show: true
                        },
                        emphasis: {
                            show: false,
                            textStyle: {
                                color: '#fff'
                            }
                        }
                    },
                    roam: true,
                    itemStyle: {
                        normal: {
                            areaColor: '#031525',
                            borderColor: '#0227ad',
                        },
                        emphasis: {
                            areaColor: '#2B91B7'
                        }
                    },
                    animation: false,
                    data: []
                }
            ]
        };
        myChart.setOption(option);
    }

注意

你在看echarts源码的时候，里面显示中国地图的时候，mapName用的是china，但是如果想显示省份地图，需要用对应的中文。就说坑爹不坑爹吧，这么一个bug，我调了一上午

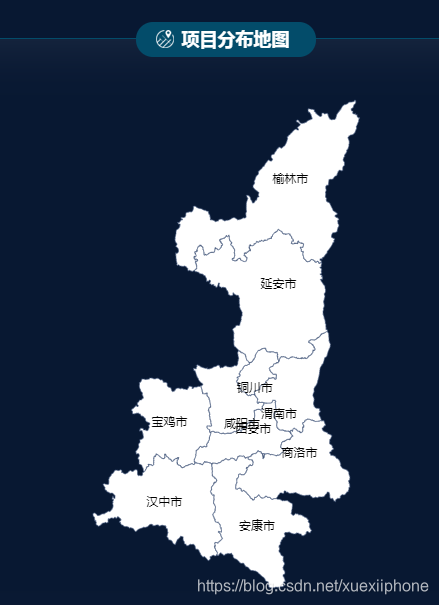

效果

你可以看到，空白的陕西地图已经显示出来了，后续的章节，我们将通过配置参数，在省份地图上增加其他数据。
