usb2 reset描述

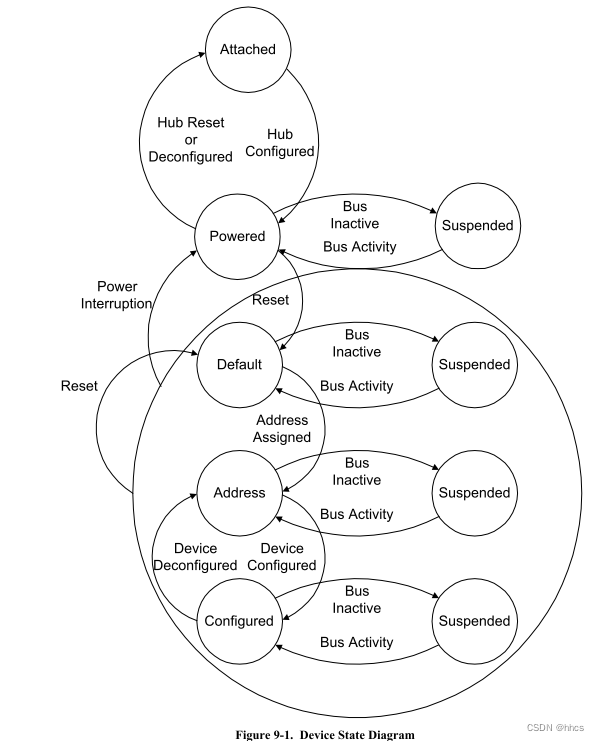

复位的时候可能发生在任何一种设备状态，如Powered, Default, Address, Configured,
or Suspended states 。

协议如图所示

USB2.0 reset 的几种情况
1、USB2.0 Reset

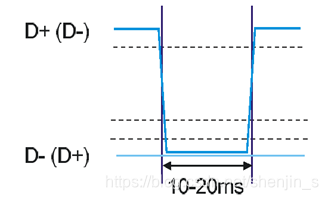

USB2.0 reset， 是将D+ 和 D- 同时拉低， 进入SE0 状态。

reset 时间：按照spec 规定7.1.75 正常是10-20ms， 需要注意的是如果是root hub 时间则规定为最少50ms（这50ms 可以不连续，但是如果不连续，每个reset 信号之间的间隔时间应该小于3ms）

HUB 如果收到host 发送的setFeature (portreset), 可以对device发送reset 信号。

2、 Reset 的规范
1、FS/LS mode
device 如果是在FS/LS mode 下， 当host 将D+/D- driver 成SE0 后， spec 规定Device 应该在检测到SE0 超过2.5us 后，将这个信号识别为Reset 信号。

2、HS mode

hub 需要先check device 确保其不会是 LS device（Spec 规定LS device 不会支持HS）。这一点很好理解， HS 进入suspend是需要切换到FS mode, 而 LS device D+/D- 和FS device相反，所以无法实现切到FS mode。

hub 收到host 发送的setFeature (portreset)，将D+/D- drives SE0。

3. device 去检测到SE0。

这里需要分几种情况考虑：
 1) device 在suspend 的情况下， hub 发送reset。
 device 检测到SE0， 到进行 HS handshake, 时间间隔不少于2.5us
  (就是device检测到SE0 到打chirp K 的时间)

 2) device 在FS mode下且是non-suspend 的情况下， hub 发送reset。
 device 检测到SE0， 到进行 HS handshake, 时间间隔不少于2.5us 且不长于3ms
 (就是device检测到SE0 到打chirp K 的时间)

 3) device 在HS mode下且是non-suspend 的情况下， hub 发送reset。
    1. 高速设备在收到挂起信号（3ms空闲，这3ms不会打SOF）后，应在0.125ms内切换
    到全速状态，也就是说要把终端电阻移除，并在D+数据线上重新挂上1.5k上拉电阻。
    2. 设备在随后的100-875µs内检测数据线上的状态。如果该状态是一个Full speed J
    （D+ =1， D- =0），那么说明host发下来的是一个挂起信号；如果此时该状态是
    SE0（D+ =0，D- =0），说明是host drive数据线D+到0，这是一个复位信号
    （复位信号会持续至少 10ms 时间）。


4. Device 进行HS handshake

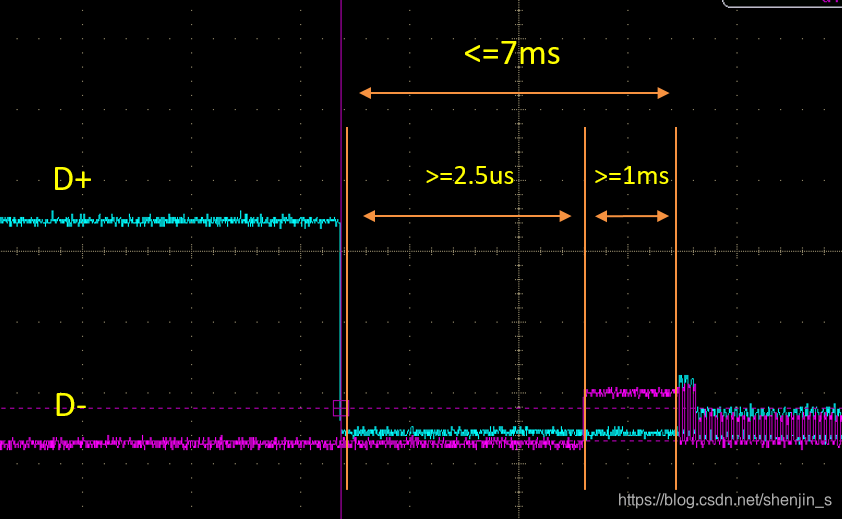

device 检测到Reset 后， 在2.5us(最少) 后，开始打chirp K (电压幅度800mv) 持续时间最短1ms, spec 规定 chirp K 结束时间不能晚于7ms（即从RESET 开始检测到SE0 到打完ChirpK 要小于7ms）

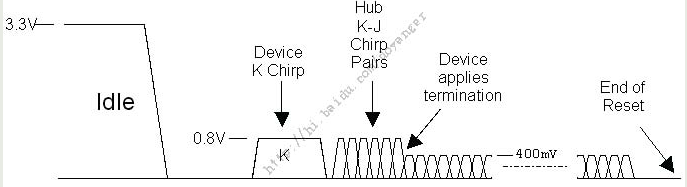

5.Hub 检测到Chirp K 后，开始打3 组chirp KJ。
spec 规定, 在Device chirp K 打完之后，100us 内hub 必须开始打chirp KJ，3组 chirp KJ 必须在500us 内打完 （单个chirp K 或者 J 持续时间>=40us 且<=60us）。

6.Device 打完chirpK 后会去检测 hub 的chirp K-J-K-J-K-J。
1、如果检测到chirp K-J-K-J-K-J ,需要在500us 内，将FS 的上拉电阻移除，进入HS mode。
2、Device 如果在(1~2.5)ms内没有检测到chirp K-J-K-J-K-J ,则留在FS mode 等待reset 结束。
