计算机网络实验——三层交换机vlan的划分

一、实验目的
实现三层交换机vlan的划分，让处于不同网段的终端机能够实现通信。
二、实验环境
Windows10操作系统下的Cirsco Packet Tracer
三、实验原理与步骤

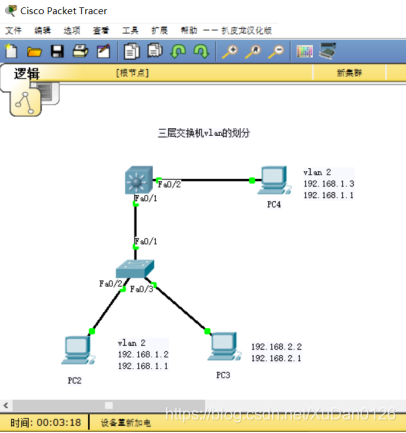

1、用直通线连接所有设备：一台2960交换机，一台3560交换机，三台PC机
在这里插入图片描述

2、对三台PC机进行IP地址配置

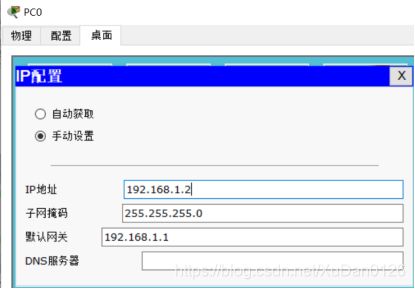

PC2:
在这里插入图片描述

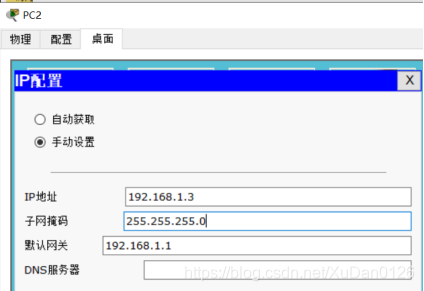

PC3:
在这里插入图片描述

PC4:
在这里插入图片描述

四、实验过程与分析

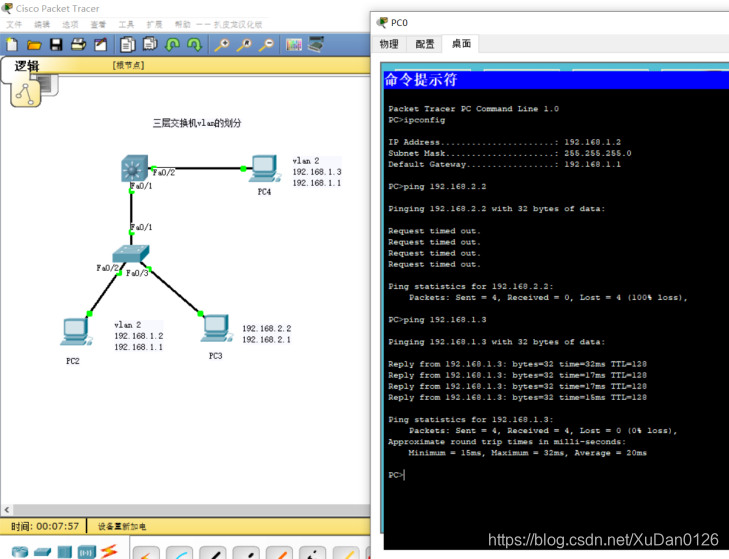

1、查看是否可以连接
在这里插入图片描述

进行设置前，用PC2（192.168.1.
