Jeecg集成Camunda工作流实现并行网关概念及案例演示

概念讲解

并行网关能够在一个流程中用于进行并发建模处理，将单条线路拆分成多条路径并行执行，或者将多条路径合并处理。
在一个流程模型中引入并发最直接的网关就是并行网关，它基于进入和外出顺序流，有分支和合并两种行为，可以将流程拆分多个分支，
或者将多个分支合并。


分支即并行拆分，流程从并行网关流出后，并行网关会为所有外出顺序分别创建一个并发分支，需要注意，
并行网关会忽略外出顺序流上的条件(不会解析条件)。它的每个后继分支路径都是被无条件执行。


合并即并行合并，所有到达并行网关的分支路径都汇聚于此等待。只有当所有的进入顺序流的分支都到达后，
流程才会通过并行网关，如果有分支未到或中断，那么并行网关将一直处于等待状态。


并行网关可以多进多出。如果一个并行网关有多个进入和多个外出顺序流，那么它就同时具备分支和合并功能。
这种情况下，并行网关先合并所有进入顺序流，然后将其拆分程多个并行分支往外流。

需求说明

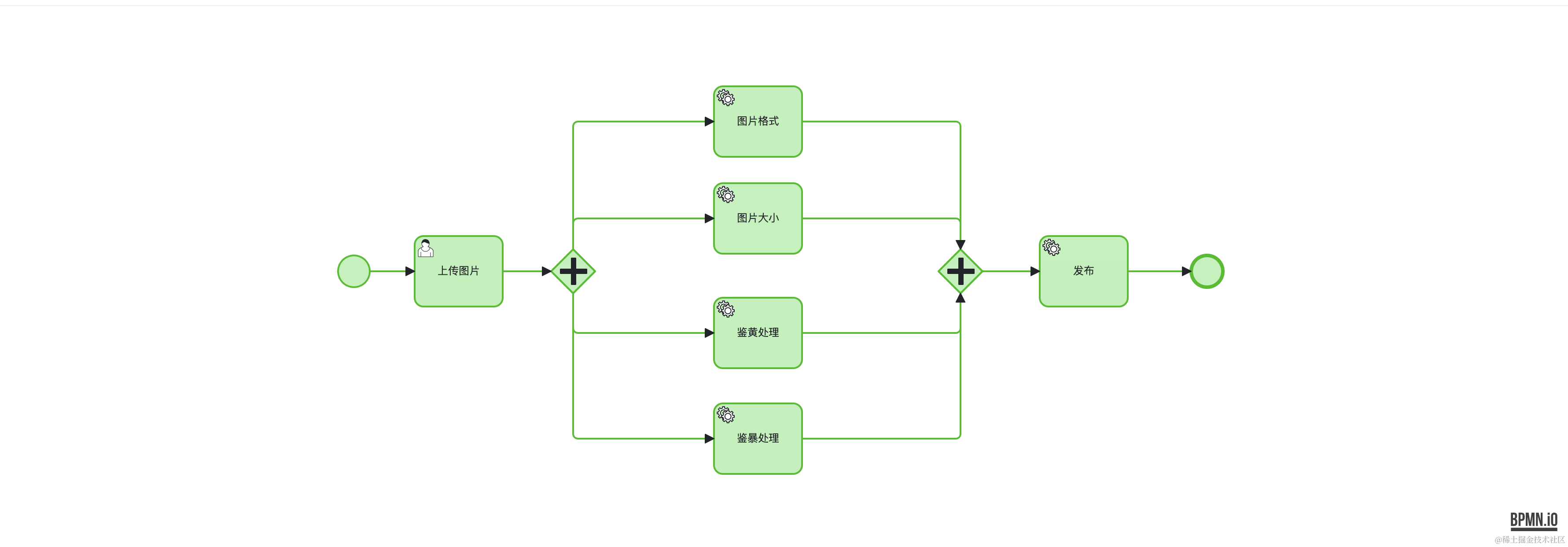

假设社交有一个需求，对用户上传的图片并行处理几个任务，所有任务正常达到要求才能上传系统。

图片格式检查

图片大小检查

图片鉴黄处理

图片鉴暴处理

演示验证

使用将军角色的用户登陆系统，比如:关羽，张飞

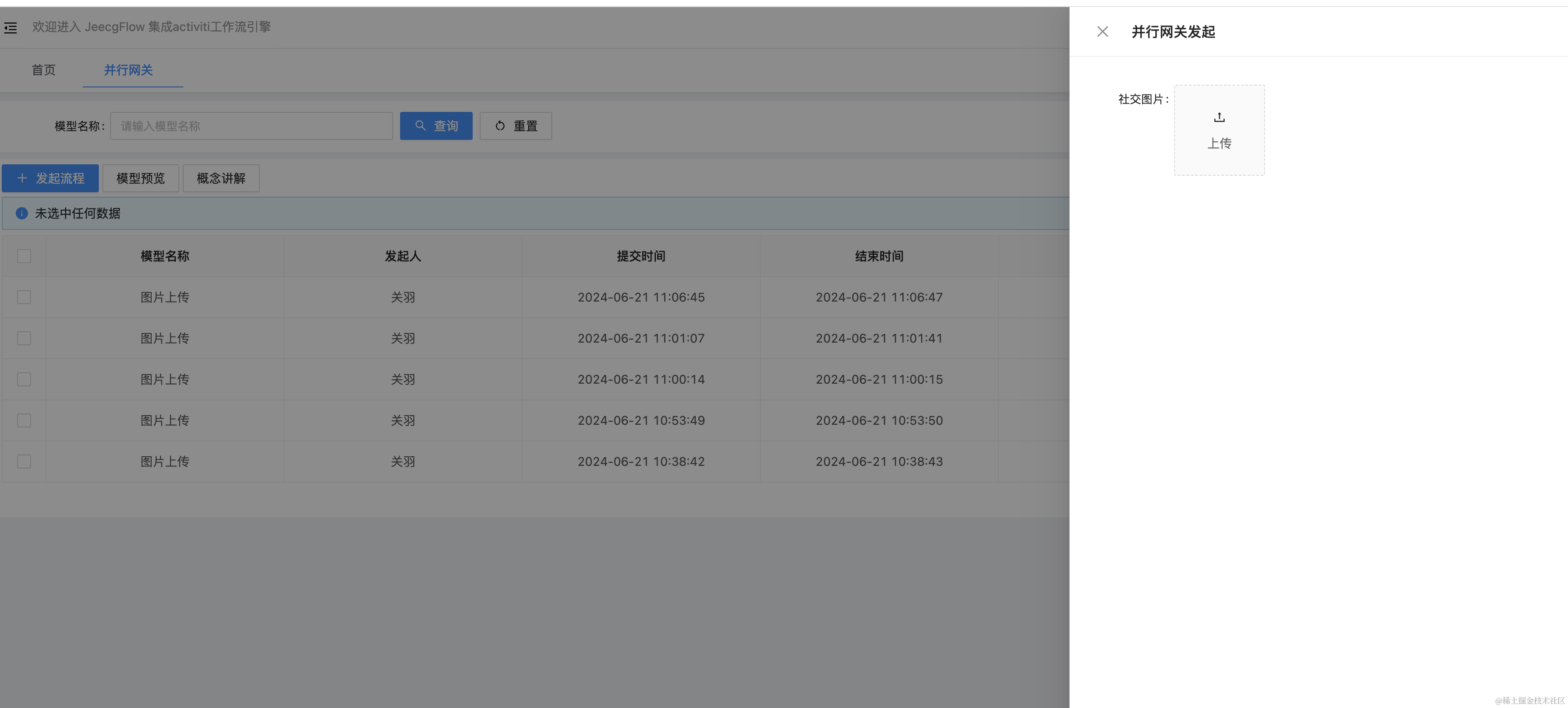

• 通过发起流程按钮，提交表单

点击预览，可以看到并行网关的运行轨迹。点击工作流文档。如果想体验，请访问JeecgFlow演示站
