JeecgBoot集成camuda实现包含网关的概念及案例演示

包容网关

知识点讲解

包容网关可以看作排他网关和并行网关的结合体。与排他网一样，可以在外出顺序流上定义条件，但与排他网关不同的是，
进行决策判读时，包容网关所有条件为true的后继分支都会被依次执行。如果所有分支条件都为false并且定义了一条默认分支，
那么该默认分支会被执行。如果没有可被执行的分支，则会抛出异常(在流程设计要避免出现这种情况)。


包容网关同样包含分支和合并两种行为。


分支及包容拆分。所有外出顺序流的条件都会被解析，结果为true的顺序流会以并行的方式继续执行，并为每条顺序流创建一条分支。如果后继分支都是false，则应
合理的选择一条默认路径，否则流程引擎执行到该网关的分支都将中断于此。


合并即包容合并。所有到达包容网关的活动分支路径都汇聚于此等待，直到所有"可以到达"包容网关的分支路径全部"到达"包容网关，流程才会通过包容网关。这与并行网关的合并策略
有所不同。

包含网关路径的逻辑为: 计算该流程实例中当前所处的所有节点，检查从其位置是否有一条到达包含网关的路径(忽略顺序流上的任何条件)。如果存在这种的路径(可到达但尚未到达)，则不会出发包容网关的合并行为。 所有在流程设计尽量避免网关嵌套，防止包容网关认为路径可能不被到达而放弃等待。

流程设计

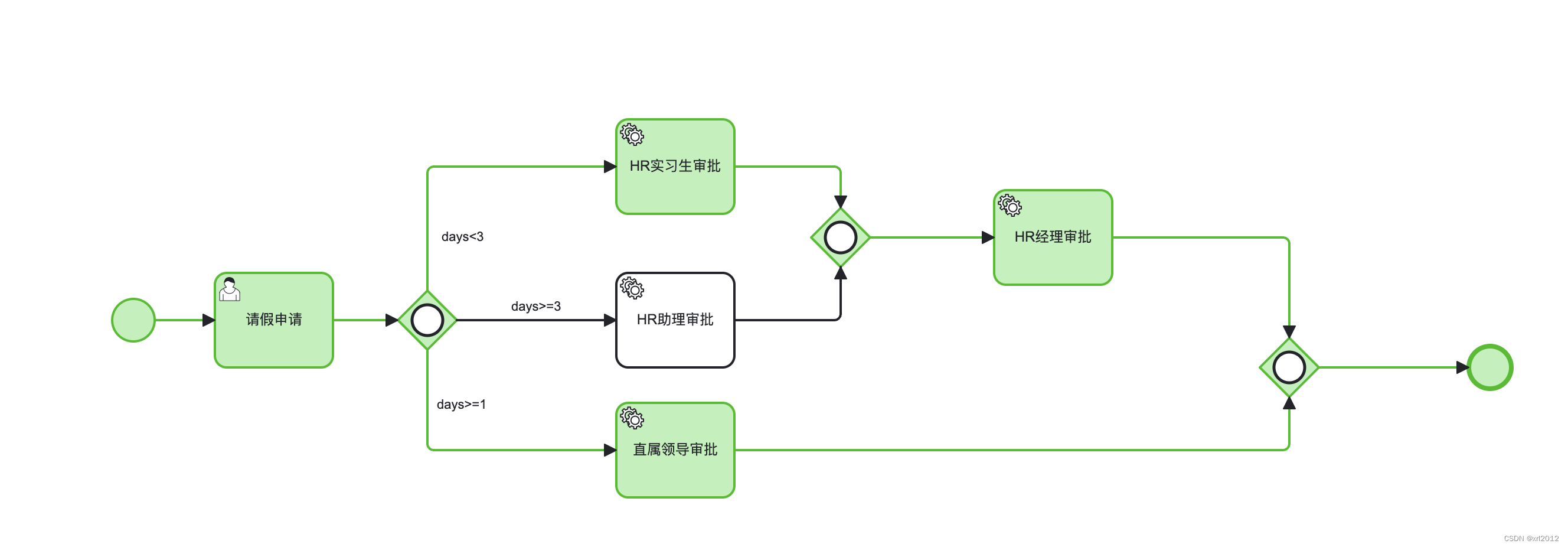

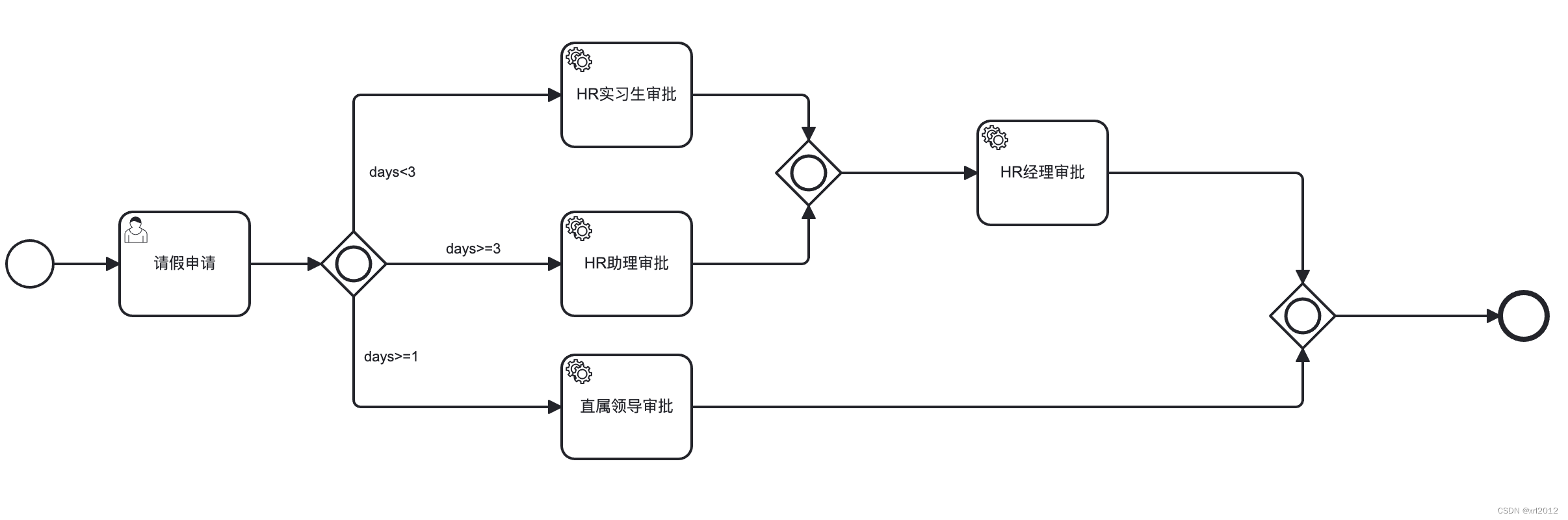

请假天数不同，流转到不同的分支节点进行审批

流程验证

读者可以登陆系统，自行验证包容网关的运行情况。Activiti演示站

更多关于工作流文档
